河南新鸽摩托车有限公司技术管理文件
Q/JSRG-15-2010
取代Q/JSRG-15-2008整车及零部件编码规则
版本号：V2.0
密级：
编制：
审核：
审定：
批准：
共享：公司相关部门
2010 年 8月7日发布 2010 年8月16日实施河南新鸽摩托车有限公司发布
1目的
为了正确区分各车型及零部件，便于公司采购、生产、财务、物管以及售后服务的规范、统一，保证产品及零部件的唯一性，制定本企业整车及零部件编码规则。
2 范围
本标准规定了本企业的产品及零部件计算机唯一性编码规则，适用于本企业三轮摩托车产品和电动车产品。
本标准不适用于产品中的标准件。
3本标准包含两部份
第一部份是整车产品型号编码规则
第二部份是零部件编码规则
第一部份整车产品型号编码规则
1.三轮摩托车和电动三轮摩托车
1.1产品型号代码
产品型号代码由：企业（或商标）代号、规格代号、类型代号、设计序号及扩展车型代号组成。
扩展车型代号
设计序号
类型代号
规格代号
企业（或商标）代号
1.1 .1企业（或商标）代号
用企业（或商标）名称中两个汉字的大写汉语拼音首位字母表示。本公司的产品是“新鸽”，用“XG”表示。
1.1.2 规格代号
摩托车用发动机名义排量表示，单位为“ml”，电动车用电机的额定功率表示，单位为“W”。
1.1.3类型代号
由两位至四位大写字母组成。
ZH-表示正三轮摩托货车。
ZK-表示正三轮摩托客车。
DZH-表示电动三轮货车。
DZK-表示电动三轮客车。
DQZH-表示轻便电动三轮货车。
DQZK-表示轻便电动三轮客车。
1.1.4设计序号
表示企业（或商标）代号、规格代号、类型代号相同的基本型车辆的设计顺序号。第一次设计可省略，第二次设计用“2”表示，第三次设计用“3”表示，依次类推。
1.1.5扩展车型代号
表示在公告车型的基础上，在国家政策、法规允许的范围内，不同选装状态下的车型区别，用两位数字表示。
例：XG150ZH-2-02：表示新鸽牌、发动机名义排量为150ML、载货正三轮摩托车、第2代产品、扩展编号为02的车型。
2旅游观光车
2.1产品型号代码
产品型号代码由：企业（或商标）代号、观光车代号、动力型式代号、座位数代号及更新代号组成。
更新代号
座位数代号
动力型式代号
观光车代号
企业（或商标）代号
2.1.1企业（或商标）代号
用企业（或商标）名称中两个汉字的大写汉语拼音首位字母表示。本公司的产品是“新鸽”，用“XG”表示。
2.1.2观光车代号
用大写字母“G”表示。
2.1.3动力型式代号
电动式用大写字母“D”表示，汽油式用大写字母“Q”表示。
2.1.4座位数代号
用阿拉伯数字表示，代表观光车的座位数。
2.1.5更新代号
表示企业（或商标）代号、观光车代号、动力型式代号、座位数代号相同的基本型车辆的更新代号。第一次设计可省略，更新代号按英文大写字母顺序表示，第一次更新用“A”表示，第二次更新用“B”表示，依次类推。
第二部分零部件编码规则
零部件编码由零部件代号、产品类别代号、状态代号、改进次数代号和表面处理代号五个部分、12位阿拉伯数字组成（见图1）。
XXXXX XXX X X XX
表面处理代号；
改进次数代号；
状态代号；
产品类别代号；
零部件代号。
图1零部件编码
1.零部件代号
零部件代号由功能代号和构成代号两部分、5位阿拉伯数字组成，其构成图见图2.
XX XXX
构成代号；
功能代号。
图2零部件代号
1.1功能代号
由2位阿拉伯数字组成，表示部件的独立结构和独立用途（见附录A）
1.2构成代号
1.2.1构成代号由3位阿拉伯数字组成，表示零部件的代号。
1.2.2构成代号根据零部件编码的先后由000、001、002、003、……、010、011……顺序编制。
2.产品类别代号
2.1产品类别代号即产品开发令号，由3位阿拉伯数字组成，表示产品的类别。
2.2产品开发令号由归口管理部门按规定统一编制。
东风汽车零部件编号规则(ZB/T T04 005-89)代码代码说明代码代码说明──────────────────────────────── 10 发动机0 1000 发动机总成1001 发动机悬置0 1002 气缸体1003 气缸盖0 1004 活塞及连杆1005 曲轴及飞轮0 1006 凸轮轴1007 配气机构0 1008 进排气歧管1009 油底壳(机油盘) 0 1010 机油集滤器1011 机油泵0 1012 机油滤清器1013 机油散热器0 1014 曲轴箱通风装置1015 发动机起动辅助装置0 1016 分电器传动装置1017 机油细滤清器0 1018 机油箱及油管1019 减压器0 1020 减压器操纵机构1022 曲轴平衡装置0 11 供给系0 1100 供油系装置1101 燃油箱0 1102 副燃油箱1103 燃油箱盖0 1104 供给系管路1105 燃油粗滤器0 1106 燃油输油泵1107 化油器0 1108 加速传动装置1109 空气滤清器0 1110 调速器1111 燃油喷射泵0
1112 喷油器1113 扫气泵0 1114 扫气泵传动装置1115 发动机断油机构0 1116 燃油电动阀1117 燃油细滤器0 1118 增压器1119 增压中冷器0 1122 喷油泵传动系1125 油水分离器0 1126 冒烟限制器1127 自动提前器0 1128 传动节0 12 排气系0 1200 排气系装置1201 消声器0 1202 排气系共振器1203 消声器的进排气管0 1205 排气净化装置(催化反应器) 1206 二次空气系统0 1207 废气再循环系统0 13 冷却系0 1300 冷却系装置1301 散热器0 1302 散热器悬置1303 散热器水管及软管0 1304 散热器盖1305 放水开关0 1306 调温器1307 水泵0 1308 风扇1309 风扇护风罩0 1310 散热器百叶窗1311 膨胀箱0 1312 水式热交换器1313 风扇离合器0 15 自动液力变速器0 1500 自动液力变速器总成1501 液力变扭器0 1502 自动变速器总成1503 冷却系统0
典型零件选材及工艺分析 一，齿轮类 机床、汽车、拖拉机中，速度的调节和功率的传递主要靠齿轮机床、汽车和拖拉机中是一种十分重要、使用量很大的零件。 齿轮工作时的一般受力情况如下： （1）齿部承受很大的交变弯曲应力； （2）换当、启动或啮合不均匀时承受击力； （3）齿面相互滚动、滑动、并承受接触压应力。 所以，齿轮的损坏形式主要是齿的折断和齿面的剥落及过度磨损。据此，要求齿材料具有以下主要性能： （1）高的弯曲疲劳强度和接触疲劳强度； （2）齿面有高的硬度和耐磨性； （3）齿轮心部有足够高的强度和韧性。 此外，还要求有较好的热处理工艺性，如变形小，并要求变形有一定的规律等。下面以机床和汽车、拖拉机两类齿轮为例进行分析。 （一）机床齿轮 机床中的齿轮担负着传递动力、改变运动速度和运动方向的任务。一般机床中的齿轮精度大部分是7级精度（GB179-83规定，精度分12级，用1、2、3、……12表示，数字愈大者，精度愈低）。只是在他度传动机构中要求较高的精度。
机床齿轮的工作条件比起矿山机械、动力机械中的齿轮来说还属于运转平稳、负荷不大、条件较好的一类。实践证明，一般机床齿轮选用中碳钢制造，并经高频感应热处理，所得到的硬度、耐磨性、强度及韧性能满足要求，而县市频淬火具有变形小、生产率高等优点。 下面以C616机床中齿轮为例加以分析。 1、高频淬火齿轮的工工艺线 2、热处理工序的作用正火处理对锻造齿轮毛坯是必需的热处理工序，它可以使同批坯料具有相同的硬度，便于切削加工，并使组织均匀，消除锻造应力。对于一般齿轮，正火处理也可作为高频淬火前的最后热处理工序。 调质处理可以使齿轮具有较高的综合机械性能，提高齿轮心部的强度和韧性，使齿轮能承受较大的弯曲应力和冲击力。调质后的齿轮由于组织为回火索氏体，在淬火时变形更小。 高频淬火及低温回火是赋予齿轮表面性能的关键工序，通过高频淬火提高了齿轮表 面硬度和耐磨性，并使齿轮表面有压应力存在而增强了抗疲劳破坏的能力。为了消除淬火应力，高频淬火后应进行低温回火（或自行回火），这对防止研磨裂纹的产生和提高抗冲击能力极为有利。 3、齿轮高频淬火后的变形情况齿轮高频淬火后，其变形一般表现为内孔缩小，外径不变或减小。齿轮外径与内径之比小于1.5时，内径略胀大；当齿轮有键槽时，内径向键槽方向胀大，形成椭圆形，齿间椭圆形，齿间亦稍有变形，齿形变化较小，一般表现为中间凹0.002~0.0005㎜。这些微小的变形对生产影响不大，因为一般机床用的7级精度齿轮，淬火回火后，均要经过滚光和推孔才成为成品。
零部件编号 一、编号位数 1、组号根据国家标准来确定：零部件编号采用7位数字 1 2 3 4 5 6 7 零部件顺序号 1 2 组号；1 2 3 4分组号； 5 6 7 零部件顺序号； 二、总则 1、组号分组号按照国家标准执行； 2、总成、分总成最后一位必为0，单个零件最后一位不得使用0； 三、车身细则 1、前门6100 1.1 前门骨架，国家标准是6101，由此：前门总成（左）6101100，前门总成（右）6101200； 1.2左前门下级分总成以及单件都在6101100内编号； 1.3右前门下级分总成以及单件都在6101200内编号； 2、后门6200 2.1后门骨架，国家标准是6201，由此：后门总成（左）6201100，后门总成（右）6201200； 2.2左前门下级分总成以及单件都在6201100内编号； 2.3右前门下级分总成以及单件都在6201200内编号； 3、侧围54 3.1侧围骨架，国家标准是5400，由此：侧围总成（左）5401000，侧围总成（右）5402000； 3.2左侧围总成的下级分总成以及单件都在5401000内编号； 3.3右侧围总成的下级分总成以及单件都在5402000内编号； 4、发动机盖84 4.1国家标准分组号是8402，由此命名发动机盖总成8402000； 4.2发盖总成内的下级分总成以及单件都在8402000内编号； 5、后背门63 5.1后背门骨架，国家标准分组号是6301，由此命名后背门总成6301000； 5.2后背门内的总成、分总成以及单件都在6301000内编号 6、翼子板84 6.1国家标准是8403，由此：翼子板总成（左）8403100，翼子板总成（右）8403200； 6.2左侧翼子板总成内的各级总成以及单件都在8403100内编号； 6.3右侧翼子板总成内的各级总成以及单件都在8403200内编号； 7、前地板51 7.1国家标准分组号是5120，由此：前地板总成5120000； 7.2前地板总成内的各级分总成以及单件都在5120000内编号；
材料选用的原则与方法 机械零件的选材是一项十分重要的工作。选材是否恰当，特别是一台机器中关键零件的选材是否恰当，将直接影响到产品的使用性能、使用寿命及制造成本。要做到合理选用材料，就必须全面分析零件的工作条件、受力性质和大小，以及失效形式，然后综合各种因素，提出能满足零件工作条件的性能要求，再选择合适的材料并进行相应的热处理以满足性能要求。 选用工程材料的基本原则是：不仅要充分考虑材料的使用性能能够适应机械零件的工作条件要求、使机器零件经久耐用．同时还要兼顾材料的加工工艺性能、经济性与可持续发展性，以便提高零件的生产率、降低成本、减少能耗、减少乃至避免环境污染等。 选材的一般方法 材料的选择是一个比较复杂的决策问题。目前还没有一种确定选材最佳方案的精确方法。它需要设计者熟悉零件的工作条件和失效形式，掌握有关的工程材料的理论及应用知识、机械加工工艺知识以及较丰富的生产实际经验。通过具体分析，进行必要的试验和选材方案对比，最后确定合理的选材方案。一般，根据零件的工作条件，找出其最主要的性能要求，以此作为选材的主要依据。 零件材料的合理选择通常按照以下步骤进行： (1) 对零件的工作条件进行周密的分析，找出主要的失效方式，从而恰当地提出主要性能指标。一般地，主要考虑力学性能，特殊情况还应考虑物理、化学性能。 (2) 调查研究同类零件的用材情况，并从其使用性能、原材料供应和加工等方面分析选材是否合理，以此作为选材的参考。 (3) 根据力学计算，确定零件应具有的主要力学性能指标，正确选择材料。这时要综合考虑所选材料应满足失效抗力指标和工艺性的要求，同时还需考虑所选材料在保证实现先进工艺和现代生产组织方面的可能性。 (4) 决定热处理方法或其他强化方法，并提出所选材料在供应状态下的技术要求。 (5) 审核所选材料的经济性，包括材料费、加工费、使用寿命等。 (6) 关键零件投产前应对所选材料进行试验，可通过实验室试验、台架试验和工艺性能试验等，最终确定合理的选材方案。 (7) 最后，在中、小型生产的基础上，接受生产考验。以检验选材方案的合理性。 典型零件的选材 轴类零件的选材 轴是机器中的重要零件之一，一切回转运动的零件都装在轴上。根据轴的作用与所承受的载荷，可分成心轴和转轴两类。心轴只承受弯矩不传递扭矩，心轴可以转动，也可以不转动。转轴按负荷情况有
QC/T 265-2004（2004-03-12发布，2004-08-01实施）代替QC/T 265-1999 前言 本标准在QC/T 265-1999《汽车零部件编号规则》(即原ZB/TY04005-1989)的基础上进行修订，在内容和结构上有较大变化。 本标准与QC/T 265-1999在内容和结构上主要变化如下： ——本标准在修订基础上将原来57个组号增加为64个组号； ——本标准新增组号为40电线束、41汽车灯具、55车身装饰件、58乘员安全约束装置、59客车舱体与舱门、67中侧面车门、76卧铺； ——本标准在原版本修订基础上将原来637个分组号增加为1026个； ——本标准对在文中使用的有关汽车零部件名称给出了术语和定义； ——本标准增加汽车零部件组合模块编号供参考； ——本标准增加汽车零部件组号、分组号中英文对照； ——本标准将无独立使用功能的19分组"副变速器"合并到17分组"变速器"； ——本标准将原版本32分组"承载轴"更改为"附加桥(附加轴)"； ——本标准将原版本79分组"无线电设备"更改为"车用信息通讯与音像设备"； ——本标准新增零部件部分为近年来汽车行业所采用一些新零部件收录汇总组成； ——本标准对原版本中经过多年生产实践比较成熟的技术内容予以了保留。 本标准附录A为规范性附录，附录B为资料性附录，附录C为资料性附录。 本标准自实施之日起代替QC/T 265-1999。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准起草单位：东风汽车工程研究院。 本标准主要起草人：姒庆、余博英、鲍东辉。 本标准所代替标准的历次版本发布情况为：ZB/TT 04005-1989、QC/T 265-1999。 QC/T 265-2004 汽车零部件编号规则 1 范围 本标准规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。 本标准适用于各类汽车和半挂车的零件、总成和装置的编号。 本标准不适用于专用汽车和专用半挂车的专用装置部分的零件、总成和装置的编号及汽车标准件和轴承的编号。
汽车发动机连杆加工工艺分析 欧阳光明（2021.03.07） 3.1 汽车发动机连杆结构特点及其主要技术要求 连杆是汽车发动机中的主要传力部件之一，其小头经活塞销与活塞联接，大头与曲轴连杆轴颈联接．气缸燃烧室中受压缩的油气混合气体经点火燃烧后急剧膨胀，以很大的压力压向活塞顶面，连杆则将活塞所受的力传给曲轴，推动曲轴旋转。 连杆部件由连杆体，连杆盖和螺栓、螺母等组成。在发动机工作过程中，连杆要承受膨胀气体交变压力和惯性力的作用，连杆除应具有足够的强度和刚度外，还应尽量减小连杆自身的重量，以减小惯性力。连杆杆身的横截面为工字形，从大头到小头尺寸逐渐变小。 为了减少磨损和便于维修，在连杆小头孔中压入青铜衬套，大头孔内衬有具有钢质基底的耐磨巴氏合金轴瓦。 为了保证发动机运转均衡，同一发动机中各连杆的质量不能相差太大。因此，在连杆部件的大、小头端设置了去不平衡质量的凸块，以便在称重后切除不平衡质量。 连杆大、小头两端面对称分布在连杆中截面的两侧。考虑到装夹、安放、搬运等要求，连杆大、小头的厚度相等。 连杆小头的顶端设有油孔，发动机工作时，依靠曲轴的高速转动，气缸体下部的润滑油可飞溅到小头顶端的油孔内，以
润滑连杆小头铜衬套与活塞销之间的摆动运动副。 连杆上需进行机械加工的主要表面为：大、小头孔及其两端面，连杆体与连杆盖的结合面及连杆螺栓定位孔等．连杆总成的技术要求如下： （1）为了保证连杆大、小头孔运动副之间有良好的配合，大头孔的尺寸公差等级为IT6，表面粗糙度Ra值应不大于0.4μm，小头孔的尺寸公差等级为IT5，表面粗糙度Ra值应不大于0.4μm。对两孔的圆柱度也提出了较高的要求，大头孔的圆柱度公差为0.006mm，小头孔的圆柱度公差为0.00125mm。 （2）因为大、小头孔中心距的变化将会使气缸的压缩比发生变化，从而影响发动机的效率，因此要求两孔中心距公差等级为IT9。大、小头孔中心线在两个相互垂直方向上的平行度误差会使活塞在气缸中倾斜，致使气缸壁唐攒不均匀，缩短发动机的使用寿命，同时也使曲轴的连杆轴颈磨损加剧，因此也对其平行度公差提出了要求。 （3）连杆大头孔两端面对大头孔中心线的垂直度误差过大，将加剧连杆大头两端面与曲轴连杆轴颈两端面之间的磨损，甚至引起烧伤，所以必须对其提出要求。 （4）连杆大、小头两端面间距离的基本尺寸相同，但其技术要求不同。大头孔两端面间的尺寸公差等级为IT9，表面粗糙度Ra值应不大于0.8μm；小头两端面间的尺寸公差等级为ITl2，表面粗糙度Ra应不大于 6.3μm。这是因为连杆大头
东风汽车零部件编号规则(ZB/T T04005-89)代码代码说明代码代码说明──────────────────────────────── 10发动机0 1000发动机总成1001发动机悬置0 1002气缸体1003气缸盖0 1004活塞及连杆1005曲轴及飞轮0 1006凸轮轴1007配气机构0 1008进排气歧管1009油底壳(机油盘)0 1010机油集滤器1011机油泵0 1012机油滤清器1013机油散热器0 1014曲轴箱通风装置1015发动机起动辅助装置0 1016分电器传动装置1017机油细滤清器0 1018机油箱及油管1019减压器0 1020减压器操纵机构1022曲轴平衡装置0 11供给系0 1100供油系装置1101燃油箱0 1102副燃油箱1103燃油箱盖0 1104供给系管路1105燃油粗滤器0 1106燃油输油泵1107化油器0 1108加速传动装置1109空气滤清器0 1110调速器1111燃油喷射泵0 1112喷油器1113扫气泵0 1114扫气泵传动装置1115发动机断油机构0 1116燃油电动阀1117燃油细滤器0 1118增压器1119增压中冷器0 1122喷油泵传动系1125油水分离器0 1126冒烟限制器1127自动提前器0 1128传动节0 12排气系0 1200排气系装置1201消声器0 1202排气系共振器1203消声器的进排气管0 1205排气净化装置(催化反应器)1206二次空气系统0 1207废气再循环系统0 13冷却系0 1300冷却系装置1301散热器0 1302散热器悬置1303散热器水管及软管0 1304散热器盖1305放水开关0 1306调温器1307水泵0 1308风扇1309风扇护风罩0 1310散热器百叶窗1311膨胀箱0 1312水式热交换器1313风扇离合器0 15自动液力变速器0 1500自动液力变速器总成1501液力变扭器0 1502自动变速器总成1503冷却系统0
一．汽车零件总成编号规则 1．主题内容与适用范围 本标准规定了新设计定型的各类汽车和半挂车的零件.总成等 按系统功能编号的规则。 2．术语. 2.1装置图(安装图): 装置图是产品组成部分的轮廓部分,表示在使用部位进行安装的图样.它包括安装时所必须的数据.有关零件总成与说明. 2.2代替图纸: 代替图纸是为简化图纸所采用的技术文件.它是由 总成中各零件编号.名称和数量组成的并以清单的形式表示的总成图.它没有图形,但需在图纸左下角注明”图形表示见**图纸”. 2.3工艺合成图: 工艺合成图是工艺上需要的技术文件,它的形式和组成与代替图纸相同,其内容随着工艺流程等因素变化. 另外,还有运输件.装配用联接件.对称件.设计顺序号.间隔号.方案代号.变更代号.修理件及代号. 3.编号的组成 编号由12位字符组成，分别为组号.分组号.件号.间隔号或方案代号.设计顺序号和变更代号或修理件代号。 （1）组号以第一位和第二位数字组合表示； （2）分组号以第一位至第四位数字组合表示； （3）件号以第五位至第七位数字组合表示； 件号总的应用范围是001~999，按图纸类别的不同， 划分如下：1）装置图（安装图）用001~009范围中的件号 例：3400001-03 转向装置图 2）零件图用011~899（第七位所有0和5除外） 例：3904301-01 标牌 3）总成图和代替图纸用010~895（第七位必是0或5），一般大0小5。例：3501565-01 前左制动鼓总成 4）工艺合件图和运输件图分别用900~989及990~999。 例：3404940-03转向传动轴和转向万向节总成 3400990-12 转向柱临时支架总成 组10——发动机组11——供给系组12——排气系 组13——冷却系组15——自动液力变速器组16-离合器 组17——变速器组18——分动器组19——副变速器 组20——超速器组21——汽车电驱装置组22——传动轴 组23——前桥组24——后桥组25——中桥 组26——摆臂轴组27——支撑连接装置组28——车架 组29——汽车悬架组30——前轴组31——车轮及轮毂 组32——承载轴组33——后轴组34——转向器 组35——制动系组36——电子装置组37——电气设备 组38——仪器仪表组39——随车工具及附件组42-特种设备 组45——绞盘组50——车身（驾驶室）组51——地板 组52——风窗组53——前围组54——侧围 组56——后围组57——顶盖组60——车篷及侧围 组61——前侧面车门组62——后侧面车门组63—后车门
汽车零部件编号规则
前言 本规范规定了四川汽车工业股份有限公司乘用车《汽车零部件编号规则》，在Q/SQJ216—2010《汽车零部件编号规则》的基础上进行修订，这次修订贯彻了QC/T265-2004《汽车零部件编号规则》和GB/T1.1-2009 《规范化工作导则第1部分:规范的结构和编写》的内容，在内容和结构上有较大变化。本规范与 Q/SQJ 216—2010 相比主要变化如下： —术语进行了增补； —增加了零部件号的编制原则； —附录A，附录B进行了修改、增补； 完善汽车零部件编号规则。 本规范由四川汽车工业股份有限公司技术中心提出。 本规范由四川汽车工业股份有限公司技术中心归口。 本规范由四川汽车工业股份有限公司技术中心负责起草。 本规范主要起草人：周杨宇戴丽萍 本规范所代替规范的历次版本发布情况为： 2007年首次发布，编号为Q/ SQJ 216—2007； 2010年第二次发布, 编号为Q/ SQJ 216—2010； 2012年第三次发布，编号为Q/SQJ-C-0002-2012
前言 (Ⅱ) 1 范围 (1) 2 规范性引用文件 (1) 3 术语 (1) 4 汽车零部件编制原则 (2) 5 汽车零部件编号规则 (3) 6 产品配置英文代号 (4) 附录A（规范性附录) (6) 附录B（规范性附录） (33)
汽车零部件编号规则 1 范围 本规范规定了四川汽车工业股份有限公司（以下简称川汽）乘用车的零部件号的编制方法。 本规范适用于川汽乘用汽车的零部件编号。 本规范不适用川汽乘用车所用规范件和轴承等的编号，乘用车所用规范件和轴承等的编号按规范件国家规范执行。 2 规范性引用文件 凡是不注日期的引用文件，其最新版本适用于本规范。 QC/T265《汽车零部件编号规则》 Q/SQJ-C-0006 《车辆平台、工程及产品代号编制规则》 GB/T1.1 《规范化工作导则第1部分:规范的结构和编写》 3术语 下列术语和定义适用于本规范。 3.1 组 组表示汽车各功能系统的分类。 3.2 分组 分组表示功能系统内分系统的分类顺序。 3.3 产品 生产企业向用户或市场以商品形式提供的成品。 3.4 零部件 零部件包括总成、分总成、子总成、单元体、零件。 3.5 总成 由数个零件、数个分总成或它们之间的任意组合而构成一定装配级别或某一功能形式的组合体，具有装配分解特性。 3.6 分总成 由两个或多个零件与子总成一起采用装配或焊铆等工序组合而成，对总成有隶属装配级别关系。
汽车零部件编号规则 1 范围 本标准规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。 本标准适用于各类汽车和半挂车的零件、总成和装置的编号。 本标准不适用于专用汽车和专用半挂车的专用装置部分的零件、总成和装置的编号及汽车标准件和轴承的编号。 2 术语和定义 下列术语和定义适用于本标准。 2.1 组complete group 表示汽车各功能系统的分类。 2.2 分组subgroup 表示功能系统内分系统的分类顺序。 2.3 零部件part and component 包括总成、分总成、子总成、单元体、零件。 2.3.1 总成assembly 由数个零件、数个分总成或它们之间的任意组合而构成一定装配级别或某一功能形式的组合体，具有装配分解特性。 2.3.2 分总成subassembly 由两个或多个零件与子总成一起采用装配工序组合而成，对总成有隶属装配级别关系。 2.3.3 子总成subdivisible assembly 由两个或多个零件经装配工序或组合加工而成，对分总成有隶属装配级别关系。 2.3.4 单元体unit 由零部件之间的任意组合而构成具有某一功能特征的功能组合体，通常能在不同环境独立工作。 2.3.5 零件part 不采用装配工序制成的单一成品、单个制件。或由两个及以上连在一起具有规定功能，通常不能再分解的(如含油轴承、电容器等外购小总成)制件。 2.3.6 零部件号coding for part and component 指汽车零部件实物的编号，亦包括为了技术、制造、管理需要而虚拟的产品号和管理号。 3 汽车零部件编号 3.1 汽车零部件编号表达式 完整的汽车零部件编号表达式由企业名称代号、组号、分组号、源码、零部件顺序号和变更代号构成。零部件编号表达式根据其隶属关系可按下列三种方式进行选择。
1 范围 本标准规定了福汽集团汽车工程研究院（福建蓝海汽车技术有限公司）设计开发的各类汽车的总成、装置及零件号编制的基本规则和方法。 2 术语和定义 下列术语和定义适用于本标准。 2.1 零件分组号parts group 表示汽车各功能系统的分类。 2.2 零部件part and component 包括总成、分总成、子总成、单元体、零件。 2.2.1 总成assembly 由数个零件、数个分总成或它们之间的任意组合而构成一定装配级别或某一功能形式的组合体，具有装配分解特性。 2.2.2 分总成subassembly 由两个或多个零件与子总成一起采用装配工序组合而成，对总成有隶属装配级别关系。 2.2.3 子总成subdivisible assembly 由两个或多个零件经装配工序或组合加工而成，对分总成有隶属装配级别关系。 2.2.4 零件part 不采用装配工序制成的单一成品、单个制件。或由两个及以上连在一起具有规定功能，通常不能再分解的（如含油轴承、电容器等外购小总成）制件。 2.2.5 零部件号coding for part and component 指汽车零部件实物的编号，亦包括为了技术、制造、管理需要而虚拟的产品号和管理号。 3 汽车零部件编号 3.1 一般汽车零部件编号表达式 完整的汽车零部件编号表达式由企业代号、车型代号、零部件分组号、零部件顺序号、配置代号和零部件版本号构成。零部件编号表达式如下： □ □… 零部件版本号 连接符号 配置代号 零部件顺序号 零部件分组号 连接符号 车型代号 企业代号 ○… - ○ ○ ○ ○ ○ ○ ○ ○ □ - □ ○ ○ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
产品及零部件编码规则
1目的 为了在保证产品及零、部件管理连续性的基础上，进一步完善产品及零、部件的管理，以使所有的产品及零、部件命名得到规范和统一，特编写此规则，力求做到: 1)反映元件的主要特征； 2)能区别同类元件的不同产品及零、部件； 3)易懂，易记忆 4)方便书写、记录和计算机输入。 2适用范围 1)本文件规定了公司产品及零、部件的编号规则。 2)本规则适用于本公司采购、生产、供货、试验的所有产品零部件。 3职责 1)研发部负责产品及零、部件编码的规定及编制工作，确保不重码；如果原有产品及 零、部件代码需要变更，研发部负责向相关部门发放更改通知单。 2)各部门负责审核所管辖产品及零、部件编码的合理性，并批准实施。 3)各部门负责落实产品及零、部件编码的管理制度。 4编码的基本原则 编码应体现科学化、标准化、规范化、合理化。 具备唯一性：所有产品及零、部件均应按照本编码规则编制，每种产品及零、部件的编码是唯一的。 可以扩充：适当留下可扩充之流水号，避免新增元件无法加入而致使元件重编。 反映重要属性：需加以大中分类以利于以后报表的整理。产品及零、部件编码应具有一定的意义，但又不能包含太多的意义，以免影响编码的通用性与适用性。
变动属性不纳入：属于部门、供应商、客户、员工等属性不纳入编码。产品及零、部件编码中包含的含义只是一些不会变的属性。 产品及零、部件编码在产品及零、部件整个流程是不变的。 码长定为12位，除首位用字母表示，其它用阿拉伯数字表示。 产品及零、部件代码的分配，统一由公司文控中心负责，并通知库房及时录入计算机系统。 产品及零、部件将以其编码为主体运作，各相关受控或不受控的文件、业务单据、BOM 等均使用产品及零、部件编码。 产品及零、部件编码的大、中各类及明细可随公司的需要而增加，但不可删改。 5编码规则内容 编码由“产品分类码+产品大类码+产品小类码+产品特性码+产品子类码+零部件序列码”组成，共计12位编码，各字段定义内容如下： 1 2 3 4 5 6 7 8 9 10 11 12 X XX XX XX XX XXX ↓↓↓↓↓↓ 零部件序列 产品分类码产品大类码产品小类码产品特性码产品子类码 码 产品及零、部件编码字段定义
典型零件选材及工艺分析 二、轴类 在机床、汽车、拖拉机等制造工业中，轴类零件是另一类用量很大，且占有相当重要地位的结构件。 轴类零件的主要作用是支承传动零件并传递动和动力，它们在工作时受多种应力的作用，因此从选材角度看，材料应有较高的综合机械性能.局部承受摩擦的部位如车床主轴的花键、曲轴轴颈等处，要求有一定的硬度，以提高其抗磨损能力。 要求以综合机械性能为主的一类结构零件的选材，还需根据其应力状态和负荷种类考虑材料的淬透性和抗疲劳性能。实践证明，受交变应力的轴类零件、连杆螺栓等结构件，其损环形式不少是由于疲劳裂纹引起的。 下面以车床主轴、汽车半轴、内燃机曲轴、镗杆、大型人字齿轮轴等典型零件为例进行分析。 （一）机床主轴 在选选用机床主轴的材料和热处理工艺时，必须考虑以下几点： <1> 受力的大小。不同类型的机床，工作条件有很大差别，如高速机床和精密机床主轴的工作条件与重型机床主轴的工作条件相比，无论在弯曲或扭转疲劳特性方面差别都很大。 <2> 轴承类型。如在滑动轴承上工作时，轴颈需要有高的耐磨性。 <3> 主轴的形状及其可能引起的热处理缺陷。结构形状复杂的主轴在热处理时易变形甚至于开裂，因此在选材上应给予重视。 主轴是机床中主要进零件之一，其质量好坏直接影响机床的精度和寿命。因此必须根据主轴的工作条件和性能要求，选择用钢和制定合理的冷热加工工艺。 1、机床主轴的工作条件和性能要求C616-416车床主轴如图1-2所示。该主轴的工作 条件如下： ①承受交变的弯曲应力与扭转应力，有时受到冲击载荷的作用； ②主轴大端内锥孔和锥度外圆，经常与卡盘、顶针有相对摩擦； ③花健部分经常有磕或相对滑动。 总之，该主轴是在滚动轴承中动转，承受中等负荷，转速中等，有装配精度要求，且受到一定的冲击力作用。 由此确定热处理技术条件如下： ①整体调质后硬度应为HB200~230，金相组织为回火索氏体； ②内锥孔和外圆锥面处硬度为HRC45~50，表面3~5㎜内金相组织为回火屈氏体和 少量回火马氏体； ③花键部分的硬度为HRC48~53，金相组同上。 2、选择用钢C616车床属于中速、中负荷、在滚动轴承中工作的机床，因此选用
汽车零部件编号规则（QC/T 265-2004） QC/T 265-2004（2004-03-12发布，2004-08-01实施）代替QC/T 265-1999 前言 本标准在QC/T 265-1999《汽车零部件编号规则》(即原ZB/TY04005-1989)的基础上进行修订，在内容和结构上有较大变化。 本标准与QC/T 265-1999在内容和结构上主要变化如下： ——本标准在修订基础上将原来57个组号增加为64个组号； ——本标准新增组号为40电线束、41汽车灯具、55车身装饰件、58乘员安全约束装置、59客车舱体与舱门、67中侧面车门、76卧铺； ——本标准在原版本修订基础上将原来637个分组号增加为1026个； ——本标准对在文中使用的有关汽车零部件名称给出了术语和定义； ——本标准增加汽车零部件组合模块编号供参考； ——本标准增加汽车零部件组号、分组号中英文对照； ——本标准将无独立使用功能的19分组"副变速器"合并到17分组"变速器"； ——本标准将原版本32分组"承载轴"更改为"附加桥(附加轴)"； ——本标准将原版本79分组"无线电设备"更改为"车用信息通讯与音像设备"； ——本标准新增零部件部分为近年来汽车行业所采用一些新零部件收录汇总组成； ——本标准对原版本中经过多年生产实践比较成熟的技术内容予以了保留。 本标准附录A为规范性附录，附录B为资料性附录，附录C为资料性附录。 本标准自实施之日起代替QC/T 265-1999。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准起草单位：东风汽车工程研究院。 本标准主要起草人：姒庆、余博英、鲍东辉。 本标准所代替标准的历次版本发布情况为：ZB/TT 04005-1989、QC/T 265-1999。 QC/T 265-2004 汽车零部件编号规则 1 范围 本标准规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。 本标准适用于各类汽车和半挂车的零件、总成和装置的编号。 本标准不适用于专用汽车和专用半挂车的专用装置部分的零件、总成和装置的编号及汽车标准件和轴承的编号。 2 术语和定义
轴类零件选材及工艺分析 在机床、汽车、拖拉机等制造工业中，轴类零件是另一类用量很大，且占有相当重 要地位的结构件。 轴类零件的主要作用是支承传动零件并传递动和动力，它们在工作时受多种应力的作用，因此从选材角度看，材料应有较高的综合机械性能.局部承受摩擦的部位如车床主轴的花键、曲轴轴颈等处，要求有一定的硬度，以提高其抗磨损能力。 要求以综合机械性能为主的一类结构零件的选材，还需根据其应力状态和负荷种类考虑材料的淬透性和抗疲劳性能。实践证明，受交变应力的轴类零件、连杆螺栓等结构件，其损环形式不少是由于疲劳裂纹引起的。 下面以车床主轴、汽车半轴、内燃机曲轴、镗杆、大型人字齿轮轴等典型零件为例进行分析。 （一）机床主轴 在选选用机床主轴的材料和热处理工艺时，必须考虑以下几点： <1> 受力的大小。不同类型的机床，工作条件有很大差别，如高速机床和精密机床主轴的工作条件与重型机床主轴的工作条件相比，无论在弯曲或扭转疲劳特性方面差别都很大。 <2> 轴承类型。如在滑动轴承上工作时，轴颈需要有高的耐磨性。 <3> 主轴的形状及其可能引起的热处理缺陷。结构形状复杂的主轴在热处理时易变形甚至于开裂，因此在选材上应给予重视。 主轴是机床中主要进零件之一，其质量好坏直接影响机床的精度和寿命。因此必须根据主轴的工作条件和性能要求，选择用钢和制定合理的冷热加工工艺。 1、机床主轴的工作条件和性能要求C616-416车床主轴如图1-2所示。该主轴的工作 条件如下： ①承受交变的弯曲应力与扭转应力，有时受到冲击载荷的作用； ②主轴大端内锥孔和锥度外圆，经常与卡盘、顶针有相对摩擦； ③花健部分经常有磕或相对滑动。 总之，该主轴是在滚动轴承中动转，承受中等负荷，转速中等，有装配精度要求，且受到一定的冲击力作用。 由此确定热处理技术条件如下： ①整体调质后硬度应为HB200~230，金相组织为回火索氏体； ②内锥孔和外圆锥面处硬度为HRC45~50，表面3~5㎜内金相组织为回火屈氏体和 少量回火马氏体； ③花键部分的硬度为HRC48~53，金相组同上。 2、选择用钢C616车床属于中速、中负荷、在滚动轴承中工作的机床，因此选用45钢是可以的。过去此主轴曾采用45钢经正火处理后使用；后来为了提高其强度和韧性，
QC/T265—2004汽车零部件编号规则 QC/T 265-2004（2004-03-12发布，2004-08-01实施）代替QC/T 265-1999 前言 本标准在QC/T 265-1999《汽车零部件编号规则》(即原ZB/TY04005-1989)的基础上进行修订，在内容和结构上有较大变化。 本标准与QC/T 265-1999在内容和结构上主要变化如下： ——本标准在修订基础上将原来57个组号增加为64个组号； ——本标准新增组号为40电线束、41汽车灯具、55车身装饰件、58乘员安全约束装置、59客车舱体与舱门、67中侧面车门、76卧铺； ——本标准在原版本修订基础上将原来637个分组号增加为1026个； ——本标准对在文中使用的有关汽车零部件名称给出了术语和定义； ——本标准增加汽车零部件组合模块编号供参考； ——本标准增加汽车零部件组号、分组号中英文对照； ——本标准将无独立使用功能的19分组"副变速器"合并到17分组"变速器"； ——本标准将原版本32分组"承载轴"更改为"附加桥(附加轴)"； ——本标准将原版本79分组"无线电设备"更改为"车用信息通讯与音像设备"； ——本标准新增零部件部分为近年来汽车行业所采用一些新零部件收录汇总组成； ——本标准对原版本中经过多年生产实践比较成熟的技术内容予以了保留。 本标准附录A为规范性附录，附录B为资料性附录，附录C为资料性附录。 本标准自实施之日起代替QC/T 265-1999。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准起草单位：东风汽车工程研究院。 本标准主要起草人：姒庆、余博英、鲍东辉。 本标准所代替标准的历次版本发布情况为：ZB/TT 04005-1989、QC/T 265-1999。 QC/T 265-2004

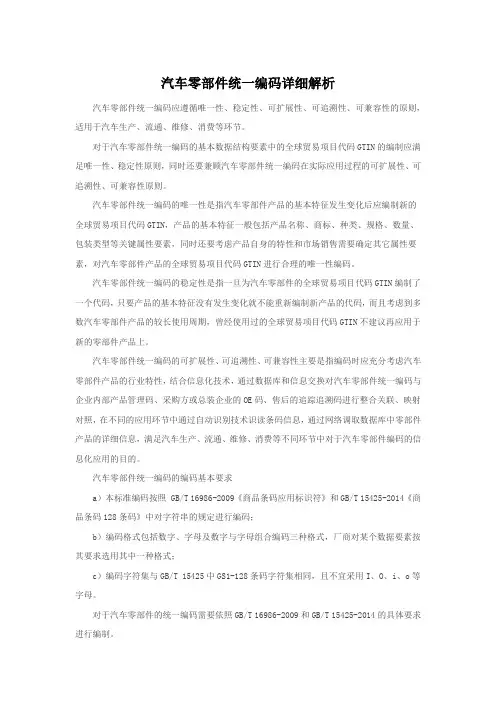

汽车零部件统一编码详细解析 汽车零部件统一编码应遵循唯一性、稳定性、可扩展性、可追溯性、可兼容性的原则，适用于汽车生产、流通、维修、消费等环节。 对于汽车零部件统一编码的基本数据结构要素中的全球贸易项目代码GTIN的编制应满足唯一性、稳定性原则，同时还要兼顾汽车零部件统一编码在实际应用过程的可扩展性、可追溯性、可兼容性原则。 汽车零部件统一编码的唯一性是指汽车零部件产品的基本特征发生变化后应编制新的全球贸易项目代码GTIN，产品的基本特征一般包括产品名称、商标、种类、规格、数量、包装类型等关键属性要素，同时还要考虑产品自身的特性和市场销售需要确定其它属性要素，对汽车零部件产品的全球贸易项目代码GTIN进行合理的唯一性编码。 汽车零部件统一编码的稳定性是指一旦为汽车零部件的全球贸易项目代码GTIN编制了一个代码，只要产品的基本特征没有发生变化就不能重新编制新产品的代码，而且考虑到多数汽车零部件产品的较长使用周期，曾经使用过的全球贸易项目代码GTIN不建议再应用于新的零部件产品上。 汽车零部件统一编码的可扩展性、可追溯性、可兼容性主要是指编码时应充分考虑汽车零部件产品的行业特性，结合信息化技术，通过数据库和信息交换对汽车零部件统一编码与企业内部产品管理码、采购方或总装企业的OE码、售后的追踪追溯码进行整合关联、映射对照，在不同的应用环节中通过自动识别技术识读条码信息，通过网络调取数据库中零部件产品的详细信息，满足汽车生产、流通、维修、消费等不同环节中对于汽车零部件编码的信息化应用的目的。 汽车零部件统一编码的编码基本要求 a）本标准编码按照 GB/T 16986-2009《商品条码应用标识符》和GB/T 15425-2014《商品条码128条码》中对字符串的规定进行编码； b）编码格式包括数字、字母及数字与字母组合编码三种格式，厂商对某个数据要素按其要求选用其中一种格式； c）编码字符集与GB/T 15425中GS1-128条码字符集相同，且不宜采用I、O、i、o等字母。 对于汽车零部件的统一编码需要依照GB/T 16986-2009和GB/T 15425-2014的具体要求进行编制。
