随着科技的发展和社会的进步,人们对产品的性能和质量要求越来越高,从而使数控机床应用已得到一定程度的普及,而高性能高效率的加工中心也逐渐成为社会所需。笔者将自己在

学校操作数控车的体会和经验总结出来,希望对广大读者有所启迪。2 {/ F& t: x8 ~2 `: v/ p

1.暂停指令' d4 P) K5 t3 X* ]0 h% C3 r( H! {

G04X(U)_/P_ 是指刀具暂停时间(进给停止,主轴不停止),地址P或X后的数值是暂停时间。X后面的数值要带小数点,否则以此数值的千分之一计算,以秒(s)为单位,P后面数值不能带小数点(即整数表示),以毫秒(ms)为单位。

例如,G04 X2.0;或G04 X2000;暂停2秒1 E" F4 b" I$ B1 V G04 P2000;

但在某些孔系加工指令中(如G82、G88及G89),为了保证孔底的精糙度,当刀具加工至孔底时需有暂停时间,此时只能用地址P表示,若用地址X表示,则控制系统认为X是X轴坐标值进行执行。

例如,G82X100.0Y100.0Z-20.0R5.0F200P2000;钻孔(100.0,100.0)至孔底暂停2秒. o/ Z. F' Q# w* H9 G- K) D8 a H g

G82X100.0Y100.0Z-20.0R5.0F200X2.0;钻孔(2.0,100.0)至孔底不会暂

停。* t E' S$ e3 T3 H0 b: s

2.M00、M01、M02和M30的区别与联系6 S9 ^1 s/ b% K5 T! Q& b M00为程序无条件暂停指令。程序执行到此进给停止,主轴停转。重新启动程序,必须先回到JOG状态下,按下CW(主轴正转)启动主轴,接着返回AUTO状态下,按下START

键才能启动程序。- v5 d5 D5 ?& s5 i# a0 ~8 }- ~

M01为程序选择性暂停指令。程序执行前必须打开控制面板上OP STOP键才能执行,执行后的效果与M00相同,要重新启动程序同上。

M00和M01常常用于加工中途工件尺寸的检验或排屑。

M02为主程序结束指令。执行到此指令,进给停止,主轴停止,冷却液关闭。但程序光标停在程序末尾。

M30为主程序结束指令。功能同M02,不同之处是,光标返回程序头位置,不管M30后

是否还有其他程序段。0 D& k' @4 v, J4 g+ r$ Y( H

3.地址D、H的意义相同: h4 |/ x7 L$ F. U* M

刀具补偿参数D、H具有相同的功能,可以任意互换,它们都表示数控系统中补偿寄存器的地址名称,但具体补偿值是多少,关键是由它们后面的补偿号地址来决定。不过在加工中心中,为了防止出错,一般人为规定H为刀具长度补偿地址,补偿号从1~20号,D为刀具半径补偿地址,补偿号从21号开始(20把刀的刀库)。

例如,G00G43H1Z100.0;

G01G41D21X20.0Y35.0F200; ) f5 |) n4 X9 _" J7 i5 q

4.镜像指令

镜像加工指令M21、M22、M23。当只对X轴或Y轴进行镜像时,切削时的走刀顺序(顺铣与逆铣),刀补方向,圆弧插补转向都会与实际程序相反。当同时对X轴和Y轴进行镜像

时,走刀顺序,刀补方向,圆弧插补转向均不变。6 C7 G" S: A0 d; }/ F4 L 注意:使用镜像指令后必须用M23进行取消,以免影响后面的程序。在G90模式下,使用镜像或取消指令,都要回到工件坐标系原点才能使用。否则,数控系统无法计算后面的运动轨迹,会出现乱走刀现象。这时必须实行手动原点复归操作予以解决。主轴转向不随着镜像指令变化。

5.圆弧插补指令

G02为顺时针插补,G03为逆时针插补,在XY平面中,格式如下:G02/G03X_Y_I_K_F_或G02/G03 X_Y_R_F_,其中X、Y为圆弧终点坐标,I、J为圆弧起点到圆心在X、Y

轴上的增量值,R为圆弧半径,F为进给量。7 _- O& D! M: U5 }1 S

在圆弧切削时注意,q≤180°,R为正值;q>180°,R为负值;I、K的指定也可用R指定,当两者同时被指定时,R指令优先,I、K无效;R不能做整圆切削,整圆切削只能用I、J、K编程,因为经过同一点,半径相同的圆有无数个。

当有I、K为零时,就可以省略;无论G90还是G91方式,I、J、K都按相对坐标编程;

圆弧插补时,不能用刀补指令G41/G42。, h& R. O8 _" D) b

6.G92与G54~G59之间的优缺点% t. Z* ^/ Q9 Q7 L1 U0 V

G54~G59是在加工前设定好的坐标系,而G92是在程序中设定的坐标系,用了G54~G59就没有必要再使用G92,否则G54~G59会被替换,应当避免。7 I W, H8 p9 i# k# i

注意:(1)一旦使用了G92设定坐标系,再使用G54~G59不起任何作用,除非断电重新启动系统,或接着用G92设定所需新的工件坐标系。(2)使用G92的程序结束后,若机床没有回到G92设定的原点,就再次启动此程序,机床当前所在位置就成为新的工件坐标原点,易发生事故。所以,希望广大读者慎用。

7.编制换刀子程序。5 s+ p, b$ Z( A" `6 X( T1 E

在加工中心上,换刀是不可避免的。但机床出厂时都有一个固定的换刀点,不在换刀位置,便不能够换刀,而且换刀前,刀补和循环都必须取消掉,主轴停止,冷却液关闭。条件繁多,如果每次手动换刀前,都要保证这些条件,不但易出错而且效率低,因此我们可以编制一个换刀程序保存在系统内存内,在换刀时,在MDI状态下用M98调用就可以一次性完成换

刀动作。9 F; G6 D R3 i, R

以PMC-10V20加工中心为例,程序如下:! O U7 q3 g+ g$ d O2002;(程序名)

G80G40G49; (取消固定循环、刀补)3 k5 m6 `: g, }# x& ]8 L M05;(主轴停止) 1 `4 z7 G* c8 V2 J7 Q4 C

M09;(冷却液关闭) 8 b9 X5 ~7 K W+ i

G91G30Z0;(Z轴回到第二原点,即换刀点)8 C7 }) d6 n+ Z+ h. p

M06;(换刀)

M99;(子程序结束)& g8 _: e& J$ D: w

在需要换刀的时候,只需在MDI状态下,键入“T5M98P2002”,即可换上所需刀具T5,从而避免了许多不必要的失误。广大读者可根据自己机床的特点,编制相应的换刀子程序。8.其他

程序段顺序号,用地址N表示。一般数控装置本身存储器空间有限(64K),为了节省存储空间,程序段顺序号都省略不要。N只表示程序段标号,可以方便查找编辑程序,对加工过程不起任何作用,顺序号可以递增也可递减,也不要求数值有连续性。但在使用某些循环指令,跳转指令,调用子程序及镜像指令时不可以省略。

9.同一条程序段中,相同指令(相同地址符)或同一组指令,后出现的起作用。

例如,换刀程序,T2M06T3; 换上的是T3而不是T2; 9 \1 f- n) i) O9 t& G G01G00X50.0Y30.0F200;执行的是G00(虽有F值,但也不执行G01)。0 m- d! y# r5 {& N- B+ l

不是同一组的指令代码,在同一程序段中互换先后顺序执行效果相同。/ }2 Y6 l& v; \* R

G90G54G00X0Y0Z100.0; 8 \6 g- `( |! |# F

G00G90G54X0Y0Z100.0; 3 I* g' r5 ^$ f$ C* m- v$ J' s" g

以上各项均在PMC-10V20(FANUC SYSTEM)加工中心上运行通过。在实际应用中,只有深刻理解各种指令的用法和编程规律,才可以减少错误,避免事故的发生

fanuc加工中心基本操作学习

第二篇 数控加工中心 基本操作 课题一FANUC 0i Mate-MC 系统面板操作 一、实训目得 1、了解FANUC0i Mate-MC数控系统面板各按键功能。 2、熟练掌握FANUC 0iMate-MC数控系统得基本操作。 二、实训项目

1、认识FANUC 0i Mate-MC数控系统面板各按键及功能 FANUC 0i Mate-MC数控系统面板主要由三部分组成,即CRT显示屏、编辑面板及操作面板。 (1)FANUC 0iMate-MC数控系统CRT显示屏及按键 FANUC 0i Mate-MC数控系统CRT显示屏及按键分布见图1-1。 图1—1:FANUC 0i Mate-MC数控系统CRT显示屏CRT显示屏下方得软键,其功能就是可变得。在不同得方式下,软键功能依据CRT画面最下方显示得软键功能提示。如图1—2所示 (a)程序画面 (b)刀偏/设定画面 (C)位置画面 图1-2:FANUC 0iMate—MC数控系统CRT显示屏画面 2、FANUC 0i Mate-MC数控系统编辑面板按键 FANUC 0i Mate-MC数控系统编辑面板如图1—3所示,其各按键名称及用途见表1-1、1—2所示。 图1—3:FANUC 0i Mate-MC数控系统编辑面板 表1-1 FANUC 0iMate—MC数控系统主菜单功能键得符号与用途 序号键符号按键名称用途 1 位置键 荧屏显示当前位置画面,包括绝对坐标、相对坐标、综合坐标(显示绝对、相对坐标与余移量、运行时间、实际速度等)。 2 程序键荧屏显示程序画面,显示得内容由系统得操作方式决定。a、在AUTO(自动执行)或MDI(manualdata input 手动数据输入)方式下,显示程序内容、当前正在执行得程序段与模态代码、当前正在执行得程序段与下一个将要执

加工中心 M、S、T常用指令的实现

加工中心 M、S、T常用指令的实现 1.辅助功能(M功能) 通常一个程序段只能指定一个M代码,但在设定了参数的情况下也可以在一个程序段中指定多个M代码(No.3407#7=1)。 (1)程序结束(M02、30) 指令功能:它们表示主程序的结束,自动进行停止,控制返回到程序开头。 (2)程序暂停(M00) 指令功能:执行M00时,程序运行暂停,所有模态信息保持不变,按循环起动键后,自动运行恢复运行。 (3)选择停止(M01) 指令功能:执行M01时,自动进行暂停,按循环起动键后,程序继续运行,但只有当机床控制面板上的“选择停”键被选中,这个代码才有效,否则无效。 (4)子程序调用(M98) (5)子程序结束(M99) 指令功能:M99表示子程序结束,执行M99使控制返回到主程序。 (6)换刀指令(刀具交换)(M06) M06 格式:T —— 指刀号 T ——: 指令功能:执行M06语句,按指定的刀具号调用所需的刀具。 (7)指定刚性攻丝方式(M29) 指令格式:N10 ………; N20 M29 S****; N30 G84 ……;

指令功能:使程序进入刚性攻丝状态。 2. 22厂加工中心部分M功能代码 3.主轴速度功能(S功能) 加工中心的主轴速度由S后的最多5位数值(rpm)指定,指定的是主轴速度的单位,其最高转速取决于机床的规定。

4.刀具功能(T指令) 在地址T后指定数值选择机床上的刀具。 M06 加工中心换刀指令格式:T —— 例:T12 M06(调12刀为主轴上当前刀具) T0 M06 (空换刀,有换刀动作,但主轴上没有刀具,T0表示没有刀具) 使用大刀为防止大刀与其它刀干涉,刀库上放置大刀刀杯的邻近刀杯不能放刀(设定99号刀)。 在编程时注意,大刀之间可交换,小刀不能换大刀,即大刀不能放在两相邻刀杯号不是99的刀杯中。 5.功能实现 (1)CNC至PLC:CNC送至PLC的信息可由CNC 直接送入PLC的寄存器中,所有CNC 送至PLC的信号含义和地址(开关量地址或寄存器地址)均由CNC 厂家确定,PLC编程者 只可使用不可改变和增删。如数控指令的M、S、T 功能,通过CNC译码后直接送入PLC相 应的寄存器中。 (2) PLC至CNC : PLC 送至CNC 的信息也由开关量信号或寄存器完成,所有PLC送至 CNC的信号地址与含义由CNC 厂家确定,PLC 编程者只可使用,不可改变和增删。 (3)如M功能实现。系统送出M指令给PLC,经过译码,输出控制信号,控制主轴正反 转和启动停止等等。M指令完成,系统发出完成信号 (4)T功能实现。系统送出T指令给PLC,经过译码,在数据表内检索,找到T代码指定 的刀号,并与主轴刀号进行比较。如果不符,发出换刀指令,刀具换刀,换刀完成后,系统 发出完成信号。 6.现以M66——“高压冷却2启动”为例:

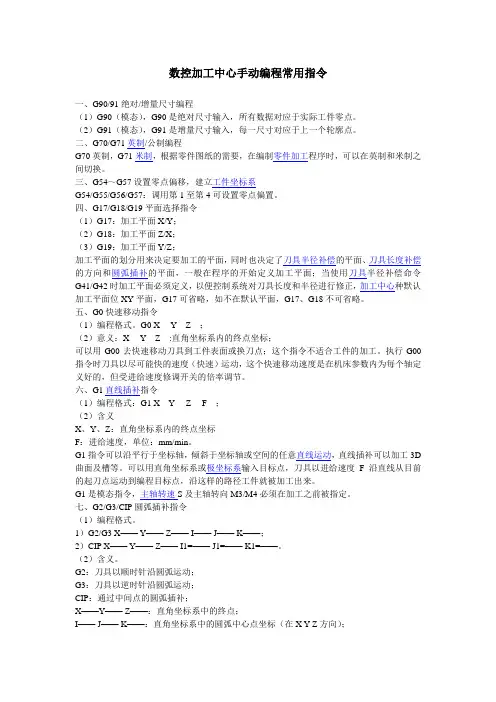

加工中心操作基础指令

FANUC 0i-M

G 代码命令 代码组及其含义 “模态代码”和“一般”代码 “形式代码”的功能在它被执行后会继续维持,而“一般代码”仅仅在收到该命令时起作用。定义移动的代码通常是“模态代码”,像直线、圆弧和循环代码。反之,像原点返回代码就叫“一般代码”。 每一个代码都归属其各自的代码组。在“模态代码”里,当前的代码会被加载的同组代码替换。

G00 定位 1. 格式 G00 X_ Y_ Z_ 这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下),或者移动到某个距离处(在增量坐标方式下)。 2. 非直线切削形式的定位 我们的定义是:采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线,根据到达的顺序,机器轴依次停止在命令指定的位置。 3. 直线定位 刀具路径类似直线切削(G01)那样,以最短的时间(不超过每一个轴快速移动速率)定位于要求的位置。 4. 举例 N10 G0 X100 Y100 Z65 G01 直线切削进程 1. 格式 G01 X_ Y_ Z_F_

这个命令将刀具以直线形式按F代码指定的速率从它的当前位置移动到命令要求的位置。对于省略的坐标轴,不执行移动操作;而只有指定轴执行直线移动。位移速率是由命令中指定的轴的速率的复合速率。 2. 举例 G01 G90 X50. F100; 或 G01 G91 X30. F100; G01 G90 X50. Y30. F100; 或 G01 G91 X30. Y15. Z0 F100; G01 G90 X50. Y30. Z15. F100; G02/G03 圆弧切削(G02/G03, G17/G18/G19) G17/G18/G19 1. 格式 圆弧在XY 面上 G17 G02 ( G03 ) G90 ( G91 ) X_ Y_ F_; 或 G17 G02 ( G03 ) G90 ( G91 ) I_ J_ F_; 或 G17 G02 ( G03 ) G90 ( G91 ) R_ F_; 圆弧在XZ 面上 G18 G02 ( G03 ) G90 ( G91 ) X_ Z_ F_; 或 G18 G02 ( G03 ) G90 ( G91 ) I_ K_ F_; 或 G18 G02 ( G03 ) G90 ( G91 ) R_ F_; 圆弧在YZ 面上

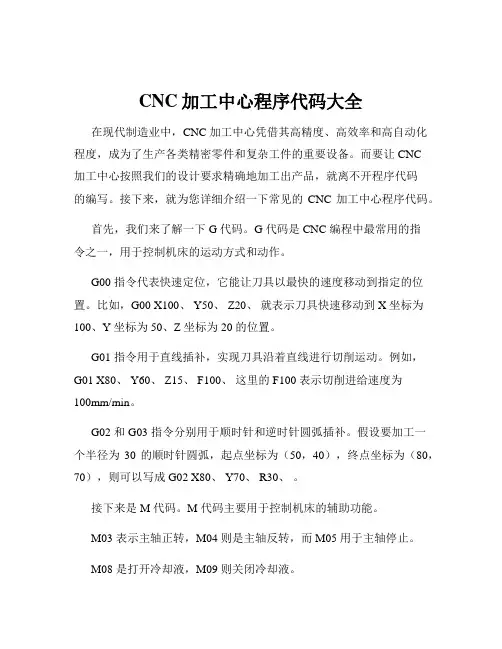

数控,加工中心G_和_M_代码

G 指令和M指令 (1) G指令条目

(2)M指令条目

FANUC指令G00 定位(快速进给)B * G01 直线插补(切削进给)B * G02 圆弧插补/螺旋线(CW) B G03 圆弧插补/螺旋线(CCW)B G04 暂停 B G05.1 预读(预先读出多个程序段) B G07.1 圆柱插补O G08 预读控制 B G09 准确停止 B G10 加工程序参数输入B G11 加工程序参数输入删除B G15 取消极坐标指令B G16 极坐标指令 B G17 X&Y平面选择 B * G18 Z&X平面选择 B G19 Y&Z平面选择 B G20 英寸输入 B G21 毫米输入 B G22 存储行程检查O G23 存储行程检查删除O G27 返回参考点检测B G28 返回参考点 B G29 从参考点返回B G30 返回第2.3.4参考点B G31 跳跃功能O G33 螺旋切削O G37 自动刀具长度测量O G39 拐角偏置圆弧插补B G40 刀具径补偿取消B * G41 刀具左侧补偿B G42 刀具右侧补偿B G40.1 法线方向控制取消O G41.1 法线方向控制左侧打开O G42.1 法线方向控制右侧打开O G43 +方向刀具长度补偿 B G44 -方向刀具长度补偿B G49 刀具长度补偿取消B * G50 取消比例缩放B G51 比例缩放 B

— G50.1 G指令镜像功能删除B G51.1 G指令镜像功能 B G52 局部坐标设定B G53 机床坐标选择B G54 工件坐标系1选择B * G54.1 附加工件坐标系选择B G55 工件坐标系2选择B G56 工件坐标系3选择B G57 工件坐标系4选择B G58 工件坐标系5选择B G59 工件坐标系6选择B G60 单方向定位 B G61 准确定位方式B G62 自动拐角倍率B G63 攻丝方式O G64 切削方式O * G65 宏程序调用 B G66 宏程序模式调用B G67 宏程序模式调用取消B G68 坐标系旋转 B G69 取消坐标系旋转B G73 步进深孔钻循环B G74 轮廓攻丝循环B G76 精镗孔 B G80 固定循环取消B * G81 钻孔或钻定位孔循环B G82 钻孔或镗孔循环B G83 深孔钻循环 B G84 攻牙循环 B G85 镗孔循环 B G86 镗孔循环 B G87 反镗削循环 B G88 镗孔循环 B G89 镗孔循环 B G90 绝对坐标输入B * G91 增量输入 B * G92 坐标系设定 B G92.1 预置工件坐标O G94 每分进给 B G95 每转进给O G96 恒端面切削速度控制O G97 取消恒端面切削速度控制O G98 返回初始平面B G99 返回R点平面B

加工中心的基本操作

加工中心教案 一.主轴功能及主轴的正、反转 主轴功能又叫S功能,其代码由地址符S和其后的数字组成。用于指定主轴转速,单位为r/min,例如,S250表示主轴转速为250r/min. 主轴正、反转及停止指令M03、M04、M05 M03表示主轴正转(顺时针方向旋转)。所谓主轴正转,是从主轴往Z正方向看去,主轴处于顺时针方向旋转。 M04表示主轴反转(逆时针方向旋转)。所谓主轴反转,是从主轴往Z正方向看去,主轴处于逆时针方向旋转。 M05为主轴停转。它是在该程序段其他指令执行完以后才执行的。 如主轴以每分钟2500转的速度正转,其指令为:M03 S2500。 二.刀具功能及换刀 刀具功能又叫T功能,其代码由地址符T和其后的数字组成,用于数控系统进行选刀或换刀时指定刀具和刀具补偿号。例如T0102表示采用1号刀具和2号刀补。 如需换取01号刀,其指令为:M06 T01。 三.机床坐标系及工件坐标系 机床坐标系:用机床零点作为原点设置的坐标系称为机床坐标系。 机床上的一个用作为加工基准的特定点称为机床零点。机床制造厂对每台机床设置机床零点。机床坐标系一旦设定,就保持不变,直到电源关掉为止。 工件坐标系:加工工件时使用的坐标系称作工件坐标系。工件坐标系由CNC 预先设置。 一个加工程序可设置一个工件坐标系。工件坐标系可以通过移动原点来改变设置。 可以用下面三种方法设置工件坐标系: (1)用G92法 在程序中,在G92之后指定一个值来设定工件坐标系。 (2)自动设置 预先将参数NO。1201#0(SPR)设为1,当执行手动返回参考点后,就自动设定了工件坐标系。

(3)使用CRT/MDI面板输入 使用CRT/MDI面板输入可以设置6个工件坐标系。G54工件坐标系1、G55工件坐标系2、G56工件坐标系3、G57工件坐标系4、G58工件坐标系5、G59工件坐标系6。 工件坐标系选择G54~G59 说明: G54~G59是系统预定的6个工作坐标系(如图5.10.1),可根据需要任意选用。 这6个预定工件坐标系的原点在机床坐标系中的值(工件零点偏置值)可用MDI方式输入,系统自动记忆。 工件坐标系一旦,后续程序段中绝对值编程时的指令值均为相对此工件坐标系原点的值。 G54~G59为模态功能,可相互注销,G54为缺省值。

加工中心指令

随着科技的发展和社会的进步,人们对产品的性能和质量要求越来越高,从而使数控机床应用已得到一定程度的普及,而高性能高效率的加工中心也逐渐成为社会所需。笔者将自己在 学校操作数控车的体会和经验总结出来,希望对广大读者有所启迪。2 {/ F& t: x8 ~2 `: v/ p 1.暂停指令' d4 P) K5 t3 X* ]0 h% C3 r( H! { G04X(U)_/P_ 是指刀具暂停时间(进给停止,主轴不停止),地址P或X后的数值是暂停时间。X后面的数值要带小数点,否则以此数值的千分之一计算,以秒(s)为单位,P后面数值不能带小数点(即整数表示),以毫秒(ms)为单位。 例如,G04 X2.0;或G04 X2000;暂停2秒1 E" F4 b" I$ B1 V G04 P2000; 但在某些孔系加工指令中(如G82、G88及G89),为了保证孔底的精糙度,当刀具加工至孔底时需有暂停时间,此时只能用地址P表示,若用地址X表示,则控制系统认为X是X轴坐标值进行执行。 例如,G82X100.0Y100.0Z-20.0R5.0F200P2000;钻孔(100.0,100.0)至孔底暂停2秒. o/ Z. F' Q# w* H9 G- K) D8 a H g G82X100.0Y100.0Z-20.0R5.0F200X2.0;钻孔(2.0,100.0)至孔底不会暂 停。* t E' S$ e3 T3 H0 b: s 2.M00、M01、M02和M30的区别与联系6 S9 ^1 s/ b% K5 T! Q& b M00为程序无条件暂停指令。程序执行到此进给停止,主轴停转。重新启动程序,必须先回到JOG状态下,按下CW(主轴正转)启动主轴,接着返回AUTO状态下,按下START 键才能启动程序。- v5 d5 D5 ?& s5 i# a0 ~8 }- ~ M01为程序选择性暂停指令。程序执行前必须打开控制面板上OP STOP键才能执行,执行后的效果与M00相同,要重新启动程序同上。 M00和M01常常用于加工中途工件尺寸的检验或排屑。 M02为主程序结束指令。执行到此指令,进给停止,主轴停止,冷却液关闭。但程序光标停在程序末尾。 M30为主程序结束指令。功能同M02,不同之处是,光标返回程序头位置,不管M30后 是否还有其他程序段。0 D& k' @4 v, J4 g+ r$ Y( H 3.地址D、H的意义相同: h4 |/ x7 L$ F. U* M 刀具补偿参数D、H具有相同的功能,可以任意互换,它们都表示数控系统中补偿寄存器的地址名称,但具体补偿值是多少,关键是由它们后面的补偿号地址来决定。不过在加工中心中,为了防止出错,一般人为规定H为刀具长度补偿地址,补偿号从1~20号,D为刀具半径补偿地址,补偿号从21号开始(20把刀的刀库)。 例如,G00G43H1Z100.0;

加工中心常用代码gm

啊资料大全网址: 代码分组意义格式 G00 01 快速进给、定位 G00 X-- Y-- Z-- G01 直线插补 G01 X-- Y-- Z-- G02 圆弧插补CW(顺时针) XY平面内的圆弧: ZX平面的圆弧: YZ平面的圆弧: G03 圆弧插补CCW(逆时针) G04 00 暂停 G04 [P|X] 单位秒,增量状态单位毫秒,无参数状态表示停止 G05.1 预读控制超前读多个程序段 G07.1(G107) 圆柱插补 G08 预读控制 G09 准确停止 G10 可编程数据输入(g10的意思是用程序输入补偿指令格式有: H的几何补偿值变成格式 g10 L10 P R( H的磨损补偿值变成格式 g10 L11 P R D的几何补偿值变成格式 g10 L12 P R D的磨损补偿值变成格式 g10 L13 P R p指的是机床补偿理所指的番号如 #0001 #0002 等 R则为半径或者是长度方向上的补偿一般我们常用的是L10 和L12 配合g41、g42使用)

(关于数控技术应用的D与H补偿指令的学习,D指令为刀具半径补偿,组成名称为G41和G42组合在一起,H指令为长度补偿指令,组成名称为G43和G44的长度补偿。 G41和G42:G41是刀具半径的左补偿,G42是刀具半径的右补偿;G43是刀具长度的正补偿,G44为刀具长度的负补偿;它们的补偿都要用G40来取消。刀具补偿参数D,H它们都表示数控系统中的补偿寄存器的地址名称,但是具体补偿值是多少,关键是由他们后面的补偿号地址来决定。不过在加工中心钟,为了防止出错,一般认为规定H值为刀具长度补偿地址,不长号码从1~100号。假如有100把刀的加工中心刀库,D为刀具半径补偿地址,补偿号从1~100号。 例如:G00/G01G43/G44 H01 Z100.0 G00/G01G41/G42 D01 X0 Y0 F500;) 如G90G10L2P1X Y Z A G90绝对坐标 G10调用资料 L2文件地址 P0文件名 A0第四轴角度 G90 G10 P1 L12 R25 意思就是写入1号刀刀具半径补偿为25 P1是1号刀,换刀的话P不变改后面数就行 L12是对应着半径补偿 R25指半径。 G90 G10 P1 L2 X12.356 Y842.369 Z-953.284 B0 讲X Y Z X B机床坐标写入到G54坐标中 P1对应G54 P2对应G55 以此类推 G54 P01 对应什么我忘了o(∩_∩)o 这个不太常用,好像是P1 L20吧)

数控铣床操作步骤

数控铣床操作步骤 Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT

数控铣床操作步骤 1.开电源:机床左侧面的红色旋钮,初始化到系统界面右上角显示700016并且已完全进入界面时,按下K1键启动伺服。 2.回零:分别使X/Y/Z轴初始化回零。(按下RefPoint在回零方式下,分别按住三个轴的+方向键(不要松手),一直到显示屏上显示出类似宝马标志的图标时,三个轴分别都处于0位置才松开按键。) 特别注意:回零以后,就将工作方式改为手动方式即按下JOG键,否则不小心在回零方式下又按了三根轴的方向键就会使回零失效。 3.传输程序:在操作界面的主菜单()下,选择通讯,然后按输入启动将程序从计算机传输到数控系统。 计算机端从开始-程序里启动WINPCIN软件。如右图所示,选择TEXTFORMAT。 按下SendData按钮选择要发送的文件发送即可。在主菜单()中按下程序按钮,然后用上下箭头选择发送过来的程序,再按下选择按钮,屏幕的右上方会显示文件名,然后再按打开按钮。 X轴、Y 轴、Z轴伺 服电机; 主轴电机 操作面板 空气开关、接触器、PLC、 熔断器、驱动电器等 串行

4.程序仿真:在菜单上用向右的箭头来翻找,按下仿真功能键,在AUTO方式下,按下CycleStar键(屏幕右下方)执行自动仿真。如果仿真出错,回主菜单,在诊断功能里检查错误,然后修改后再上传再仿真,直到无误为止。 5.刀补:在主菜单()中按下参数按钮,选择刀具补偿对刀,设定刀具半径为3mm,对刀后确认。回上一级菜单,选择零点偏移,按下测量键,确定1号刀具,然后进行零点偏移值的设定。具体操作是:将刀具在JOG方式下移动,让主轴正转起来,刀具在小进给速率下移动到工件表面原点位置(与画图的原点一致)。然后在G54坐标系下通过按轴+键对每一个轴的偏移量进行计算,最后确认零点偏移的值。 6.加工:在主菜单()下按加工,在自动方式下按执行键CycleStar。加工完毕,将工件取下打扫卫生,老师确认后方可离开。

加工中心指令介绍

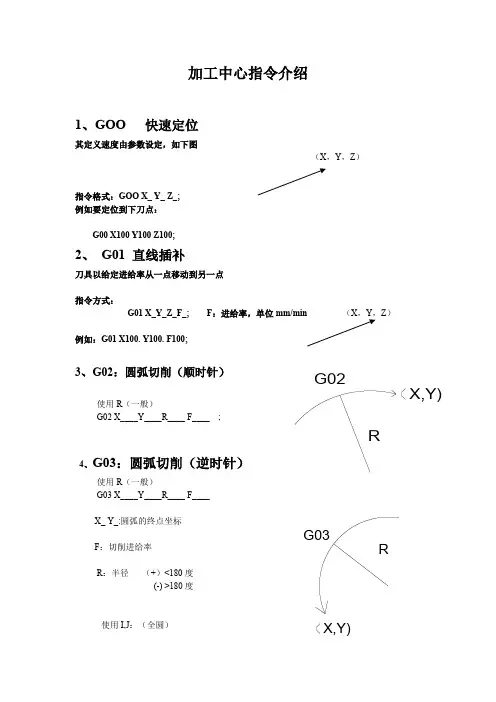

G03R X,Y) 加工中心指令介绍 1、GOO 快速定位 其定义速度由参数设定,如下图 (X ,Y ,Z )指令格式:GOO X_ Y_ Z_; 例如要定位到下刀点: G00 X100 Y100 Z100; 2、 G01 直线插补 刀具以给定进给率从一点移动到另一点 指令方式: G01 X_Y_Z_F_; F :进给率,单位 Z ) 例如:G01 X100. Y100. F100;3、G02:圆弧切削(顺时针) 使用R (一般) G02 X____Y____R____ F____ ; 4、G03 使用R (一般) G03 X____Y____R____ F____ X_ Y_:圆弧的终点坐标 F :切削进给率 R :半径 (+)<180度 (-) >180度 使用I,J :(全圆)
