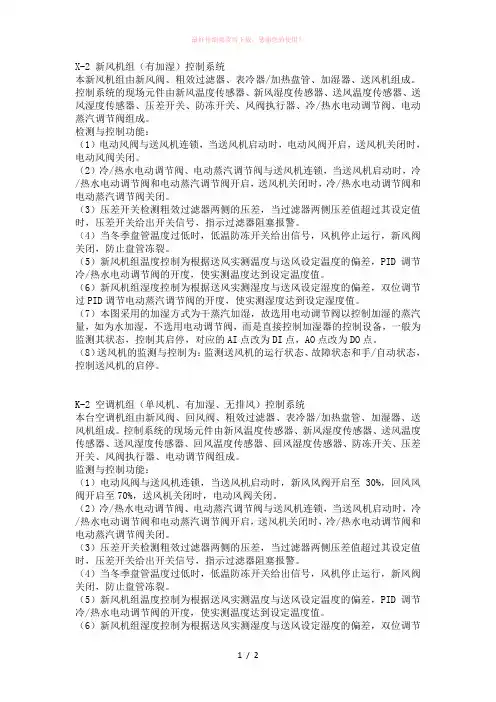

X-2 新风机组（有加湿）控制系统
本新风机组由新风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、压差开关、防冻开关、风阀执行器、冷/热水电动调节阀、电动蒸汽调节阀组成。
检测与控制功能：
（1）电动风阀与送风机连锁，当送风机启动时，电动风阀开启，送风机关闭时，电动风阀关闭。
（2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。
（3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。
（4）当冬季盘管温度过低时，低温防冻开关给出信号，风机停止运行，新风阀关闭，防止盘管冻裂。
（5）新风机组温度控制为根据送风实测温度与送风设定温度的偏差，PID调节冷/热水电动调节阀的开度，使实测温度达到设定温度值。
（6）新风机组湿度控制为根据送风实测湿度与送风设定湿度的偏差，双位调节过PID调节电动蒸汽调节阀的开度，使实测湿度达到设定湿度值。
（7）本图采用的加湿方式为干蒸汽加湿，故选用电动调节阀以控制加湿的蒸汽量，如为水加湿，不选用电动调节阀，而是直接控制加湿器的控制设备，一般为监测其状态，控制其启停，对应的AI点改为DI点，AO点改为DO点。
（8）送风机的监测与控制为：监测送风机的运行状态、故障状态和手/自动状态，控制送风机的启停。
K-2 空调机组（单风机、有加湿、无排风）控制系统
本台空调机组由新风阀、回风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、回风温度传感器、回风湿度传感器、防冻开关、压差开关、风阀执行器、电动调节阀组成。
监测与控制功能：
（1）电动风阀与送风机连锁，当送风机启动时，新风风阀开启至30%，回风风阀开启至70%，送风机关闭时，电动风阀关闭。
（2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。
（3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。
（4）当冬季盘管温度过低时，低温防冻开关给出信号，风机停止运行，新风阀关闭，防止盘管冻裂。
（5）新风机组温度控制为根据送风实测温度与送风设定温度的偏差，PID调节冷/热水电动调节阀的开度，使实测温度达到设定温度值。
（6）新风机组湿度控制为根据送风实测湿度与送风设定湿度的偏差，双位调节
过PID调节电动蒸汽调节阀的开度，使实测湿度达到设定湿度值。
（7）本图采用的加湿方式为干蒸汽加湿，故选用电动调节阀以控制加湿的蒸汽量，如为水加湿，不选用电动调节阀，而是直接控制加湿器的控制设备，一般为监测其状态，控制其启停，对应的AI点改为DI点，AO点改为DO点。
（8）送风机的监测与控制为：监测送风机的运行状态、故障状态和手/自动状态，控制送风机的启停。
一、变频多联家用中央空调安装工艺 1、空调系统管道及设备安装 （1）冷媒管安装 1）冷媒管管径大于20mm时，支吊架的间距不应大于1.5m；冷媒管管径小于20mm时，支吊架的间距不应大于1m。 2）铜管切割必须采用专用切割刀具，避免管口产生毛刺。 3）必须保证冷媒管的清洁干燥、需用氮气吹净。 4）为避免空气里杂质对冷媒管的氧化作用，在采用钎焊时应对冷媒管用氮气吹净，使用氮气替换冷媒管的空气。 5）在冷媒管与设备连接时，应对冷媒管进行包扎封盖，防止水份、脏物或灰尘等杂质进入冷媒管。 6）封盖冷媒管可采用未端钎焊的方法或PVC带子包扎的方法。 7）冷媒管必须选用满足JIS标准要求的去氢磷铜无缝管。 8）冷媒管的钎焊方法应采取向下或水平侧向进行，应尽可能避免仰焊。 9）液管和气管端管必须注意装配方向和角度，以免油的回流或积蓄。 10）冷媒管的联接形式可采用扩口联接和法兰联接。 11）冷媒管道的长度不得超过300m。 12）室外机高于室机时最大高度差不得超过50m。 13）室机高于室外机时最大高度差不得超过40m。 14）室机相互之间最大高度差不得超过15m。 15）系统第一级分支距最远室机的最远距离不得超过40m。 （2）室外机的安装 1）有关设备要汇同有关人员共同对设备进行开箱点件，办理移交手续。 2）检查设备在运输过程中是否受到损伤。 3）检查设备尺寸和基础预留尺寸是否相符，确认无误后按土建预留标记对基础标高和中心线进行确认划线。 4）设备二次搬运过程中一定要避免损伤。 5）室外机务必固定牢固，室外机与基础垫橡胶减振，室外机的位置应便于维护。 6）为便于室外机散热及减少噪音传播方向，室外机风扇吹出侧背向建筑立面。 7）室外机的吊装需争取总包及甲方的支持，提供塔吊或室外施工设备。
X-2 新风机组（有加湿）控制系统 本新风机组由新风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、压差开关、防冻开关、风阀执行器、冷/热水电动调节阀、电动蒸汽调节阀组成。 检测与控制功能： （1）电动风阀与送风机连锁，当送风机启动时，电动风阀开启，送风机关闭时，电动风阀关闭。 （2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。 （3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。 （4）当冬季盘管温度过低时，低温防冻开关给出信号，风机停止运行，新风阀关闭，防止盘管冻裂。 （5）新风机组温度控制为根据送风实测温度与送风设定温度的偏差，PID调节冷/热水电动调节阀的开度，使实测温度达到设定温度值。 （6）新风机组湿度控制为根据送风实测湿度与送风设定湿度的偏差，双位调节过PID调节电动蒸汽调节阀的开度，使实测湿度达到设定湿度值。 （7）本图采用的加湿方式为干蒸汽加湿，故选用电动调节阀以控制加湿的蒸汽量，如为水加湿，不选用电动调节阀，而是直接控制加湿器的控制设备，一般为监测其状态，控制其启停，对应的AI点改为DI点，AO点改为DO点。 （8）送风机的监测与控制为：监测送风机的运行状态、故障状态和手/自动状态，控制送风机的启停。 K-2 空调机组（单风机、有加湿、无排风）控制系统 本台空调机组由新风阀、回风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、回风温度传感器、回风湿度传感器、防冻开关、压差开关、风阀执行器、电动调节阀组成。 监测与控制功能： （1）电动风阀与送风机连锁，当送风机启动时，新风风阀开启至30%，回风风阀开启至70%，送风机关闭时，电动风阀关闭。 （2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。 （3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。 （4）当冬季盘管温度过低时，低温防冻开关给出信号，风机停止运行，新风阀关闭，防止盘管冻裂。 （5）新风机组温度控制为根据送风实测温度与送风设定温度的偏差，PID调节冷/热水电动调节阀的开度，使实测温度达到设定温度值。 （6）新风机组湿度控制为根据送风实测湿度与送风设定湿度的偏差，双位调节
1.绪论 随着生活水平的提高，人们对物质生活的要求也逐渐提高，空调系统在建筑家具中的应用也越来越广泛。本着节能降耗的要求，对空调监控系统的需求也越来越大。北京亚控科技产品组态王软件和PLC（Programmable Logic Controller）作为工业控制领域的优秀控制软件和控制器，在非工业领域如空调监控系统等中也起着重要作用。本次空调监控系统就是采用组态王作为上位机监控软件和人机交互界面，PLC作为下位机和空调系统控制器，实现对空调系统的实时监控。 2.系统设计原理 空调监控系统主要利用PLC的控制功能，通过执行装载在PLC内部的预先设定的控制程序并执行上位机实时的命令语句，调节空调系统中的阀门开度、控制水泵启停、监控并采集空调系统中温度传感器、湿度传感器、压力传感器、水流开关等现场仪器仪表的数据，转换为组态王可用的数据格式传送给组态王软件。组态王接收PLC采集的现场数据并实时的在组态画面中动态实时显示，此外，组态王可接收组态画面中的有操作人员输入的命令并下传给下位机PLC，实现对空调系统的调节控制。 2.1.空调系统原理 空调系统主要就是调节室内空气的冷、热、干、湿，并起净化空气的作用，使人们工作、生活在比较舒适的环境中。空调系统主要由三部分组成：空气调节系统、制冷系统、供热系统。 2.1.1空气调节系统监控原理 A.新风机组监控原理 新风机组主要靠包括进口挡板、加热器、表冷器、过滤器、加湿器、送风机及各种传感器和执行机构等。使得在夏季通过表冷器湿新风降温、除湿，冬季通过加热器、加湿器使空气加热、加湿。新风机组监控的主要内容如下： （1）监控送风温度。由送风通道的温度传感器实测送风温度，信号送入控制器，与送风温度设定值进行比较，采取控制算法生成控制指令调节冷、热水供水阀门开度，用以调节热水（或冷水）流量，是送风温度控制在设定值范围内，保持室内温度恒定。 （2）送风湿度控制。由送风通道的湿度传感器检测湿度信息送入处理器经运算后控制冷水阀或蒸汽阀开度，使被调环境的湿度保持恒定。 （3）过滤器堵塞监控与报警。有过滤网两侧的空气压差开关监视过滤网的清洁度，当
新风空调机组标准操作规程 目的：制定新风空调机组标准操作规程，规范开机，关机程序，保证设备正常运转，使生产关键区域给排风系统达到工作标准。 范围：适用于新风空调机组的操作。 责任：岗位操作人员、车间管理人员 正文 1.人员素质要求： 具有初中以上文化程度，经过专业技术培训且考核合格，或具有相应的工作实践经验的操作人员。应熟悉并掌握本机结构、性能、工作原理、操作方法及使用维修保养知识。 2.设备工作原理与结构： 中药饮片新风空调机组由郑州晶康净化设备安装有限公司按照河南省医药设计标准制作。整个机组由空气过滤器、表冷器、风机组成。可通过加热及冷却实现生产关键区域的温度，温度调节，通过新风送风系统和车间内部房间排风系统实现空气质量调节，以满足操作人员舒适度的要求。 3.操作程序 3.1开机前检查准备 3.1.1检查新风空调机组内外清洁情况和密封完整性； 3.1.2检查电气线路是否正常； 3.1.3检查送风叶轮有无卡阻现象，运转是否平稳，有无异常声响。
3.1.4检查风机的主轴等各转动部件的紧固、润滑情况； 3.1.5检查送风机传送带、调节松紧适中； 3.1.6检查蒸汽，冷却管道是否有泄露现象，检查表冷加热器内部完好情况； 3.1.7检查空气过滤器清洁和更换情况； 3.1.8关门各功能门。 3.2开机运行 3.2.1打开总电源开关，按下电气控制箱启动按钮，机组开始运行； 3.2.2开机时，先开风机，后开水汽； 3.2.3记录初效过滤器初阻力值，保证室内温度和湿度满足操作人员的舒适度要求。一般来说温度在18-26℃之内，相对温度45-75℃之内，否则开启相应阀门调节； 3.2.4当新风温度低于零度时，开机前应先开蒸汽预热盘管，再开风机进行调温，防止机组内盘管冻裂； 3.2.5避免未开机组进风口、出风调节阀、防止箱体出现高压或负压，致使箱体变形； 3.2.6检查空气过滤器阻力，当达到初阻力2倍时，及时清洗或更换过滤装置； 3.3停机 3.3.1按控制箱停止按钮，新风空调机组自动停止运转； 3.3.2停机时，先关水汽，后关风机； 3.3.3停机时，如环境温度低于0度时，应排尽管内存水，以免管道冻裂； 3.3.4关门新风阀和送风阀； 3.3.5按该设备清洁规程要求进行清洁； 4.注意事项： 4.1运行过程中注意电机电流电正是否正常； 4.2严禁送风，新风阀门在关闭状态下启动机组；
第1章系统原理简介 1.1空调系统原理简介 空调系统主要是调节室内空气的冷、热、干、湿，并起净化空气的作用，使人们工作、生活在比较舒适的环境中。空调系统主要由三部分组成：空气调节系统、制冷系统、供热系统。 1.2 PLC控制原理简介 空调监控系统主要利用PLC的控制功能，通过执行装载在PLC内部的预先设定的控制程序并执行上位机实时的命令语句，调节空调系统中的阀门开度、控制水泵启停、监控并采集空调系统中温度传感器、湿度传感器、压力传感器、水流开关等现场仪器仪表的数据，转换为可用的数据格式传送回PLC。PLC接受到数据后将数据实时的显示出来。本次设计采用S7-200可编程控制器进行控制。 第2章中央空调系统简介 2.1 中央空调概述 空调是空气调节的简称，是使室内空气温度、湿、清洁度和气流速度保持在一定范围内的一项环境工程技术，它满足生活舒适和生产工艺两大类的要求。 中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的房间以达到室内空气调节目的的空调。采用风管送风方式，用一台主机即可控制多个不同房间并且可引入新风，有效改善室内空气的质量，预防空调病的发生。家用中央空调的最突出特点是产生舒适的居住环境，其次从审美观点和最佳空间利用上考虑，使用家用中央空调使室内装饰更灵活，更容易实现各种装饰效果，即使您
不喜欢原来的装饰，重新装修，原来的中央空调系统稍微改变即可与新的装修和谐一致。因此称家用中央空调为一步到位、永不落后的选择。家用中央空调是指由一个室外机产生冷（热）源进而向各个房间供冷（热）的空调，它是属于小型商用空调的一种。家用中央空调分为风系统和水系统两种。风系统由室外机、室内主机、送风管道以及各个房间的风口和调节阀等组成；水系统由室外机、水管道、循环水泵及各个室内的末端（风机盘管、明装等）组成。 2.2 中央空调系统构成 一、中央空调系统的构成 图2-1 中央空调系统构成 1.冷冻机组 这是中央空调的“制冷源”，通往各个房间的循环水由冷冻机组进行“内部热交换”，降温为“冷冻水”。 2．冷却水塔用于为冷冻机组提供“冷却水”； 3．“外部热交换”系统由两个循环水系统组成； （1）冷冻水循环系统 由冷冻泵及冷冻水管道组成。从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻
1# 打印 字体大小: t T 发表于 2006-6-2 15:39 | 只看该作者 新风机组的控制原理及说明 新风, 原理, 机组 设备配套表： 位号名称设备型号说明品牌 T1 开关风阀执行 器 AM24 1-0V AC 2-L1 3-L2 ：18NM BELIMO V1 房间温度传感 器 SRA-TN10 热敏电阻NTC10K输入VECTOR △P1微压差变送器Ms321 0~10VDC 100Pa Dwyell M1 24V变压器AER-220-50 AC24V 2A线性变压器VECTOR U1 PI控制器TCY-T0121 双PI回路智能控制器VECTOR TC1 风机盘管控制 器 TLC-FC-S 4DO，AC230，2A；2管制系统VECTOR 实现以下功能：
1, 当FP防冻开关报警时，关闭风机, 热水阀全开，关闭新风阀，点亮防冻报警灯。 2, 根据送风温度T1和送风温度设定点，自动调整冷热水阀M1,实现恒温送风自动 调节。 3, 过滤器报警输入，点亮过滤器报警灯。 4, 送风机和新风阀连锁控制：开机时，先开风阀，后开风机；关机时，先关风机， 后关风阀。 5, 定时功能：自动定时开机，关机。共有4个时间定时程序，可以实现16个设置 点定时控制。 6, 通过显示终端可以显示数据和显示报警信息。用户可以修改温度设定点。 关于防火阀原理和功能的介绍 日期：2010-4-12 字体：【大中小】 防火阀的结构和工作原理https://www.doczj.com/doc/0c6572320.html, 防火阀的结构主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。 当管道内所输送的气体温度达到易熔金属片的熔化温度时，易熔片熔断，其芯轴上的压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，由于阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。由此可见，防火阀的执行机构采用机械传动原理，不需电、气及其它能源，因而可保证在任何情况下均能起到防火作用。防火阀的通断根据系统的要求，系统停用与正常运行时是位于开启状态的，如管内输送气体温度低于所选定的金属易熔片的熔点时，属正常运行状态，阀门是敞开的。只有当运行工况超过正常使用的状态，阀门才自动关闭，达到保安的作用。 防火阀的种类及其性能https://www.doczj.com/doc/0c6572320.html, 防火阀安装在通风空调系统风管内，防止火势沿风管蔓延1.70℃自动关闭，风机停机FD 所谓远距离控制是将操作装置安装在距阀体6m以内的任何部位并通过控制缆绳来控制阀体，其余操作装置均安装在阀体上，实行就地操作。 防火阀在设计工程中的合理使用https://www.doczj.com/doc/0c6572320.html, 建筑物一旦发生火灾，往往会造成严重的伤亡事故和经济损失，尤其是空调建筑和高层建筑，做好防火及防排烟显得特别重要。设计中，应熟悉相关的规范要求，在通风空调系统上设防火阀，在排烟管道上设排烟防火阀，以防止火灾时有毒高温烟气传输，引起火灾蔓延扩大和毒性损失加重。 佛山市南海格宁空调通风设备厂主营：铝合金风口,防火阀,检修口,消声静压箱https://www.doczj.com/doc/0c6572320.html, 防火阀是指在火灾发生时动作关闭风管，隔绝空气在风管中的流动，以此来防止室内或室外 的火势的蔓延，其平常状态是常开。一般有二种动作方法，一是风管内温度达到70℃时动 作关闭；一种是消防控制柜在联动设备时联动关闭。 280℃设置的是强排烟阀 70℃的防火阀是通、送风管上的，平时送风，当防火阀温度达到70，自动关闭并联动关闭 风机；
