七、预制排架柱施工工艺
本工程预制构件主要是钢筋砼预制牛腿柱，合计：64根；抗风柱，合计：8根。钢筋砼预制柱在现场预制。根据现场场地实际情况，拟考虑预制柱采取沿A轴轴线在厂房内侧分两排预制，Z-1柱砌筑砖胎膜14个，Z-2柱砌筑砖胎膜7个，抗风柱砌筑砖胎膜4个。
1模板工程
1.1、柱胎膜制作
柱胎模用普通粘土砖砌筑，砌筑前采用压路机将胎膜底下压实，采用瓜子片碎石进行找平，砖底填瓜子片高度以高出自然地面100mm为宜，宽度以两侧各宽出200mm为宜。胎膜上表面抹1:2水泥砂浆30厚，砌砖时预置加固模板的￠48钢管，间距@600。制作的胎膜应平整光洁，并采用水准仪精确测量，保证胎膜的平整度，不得有影响结构的下沉现象。
1.2预制柱模板加工
预制柱模板均采用新的钢模板，钢模板保证有足够的刚度，根据设计图纸要求，牛腿柱牛腿部分加工定型模板，其中：Z-1加工定型模板6套，Z-2加工定型模板3套，牛腿以外部分采用钢模板拼装，其中：Z-1采用300mm两块拼装；Z-2采用200mm宽和300mm宽拼装，模板长度1.5米，不合模数部分模板考虑在牛腿部分模板内。
1.3模板安装
1）隔离层模板的安装
在验收合格的柱胎模表面上按施工图纸弹出拟施工型号柱的轮廓墨线，然后上铺设已加工好的模板作为隔离层。模板上应标明预埋件位置，隔离层模板拼接处应黏贴双面密封胶带，接头处用小钢钉将模板牢固固定在胎膜上，防止撬起出现错胎现象。安装完毕经复核正确无误后，方可进行下道工序施工。
2）、柱侧模的安装
柱侧模安装前柱钢筋、预埋件等应经自检、报验通过确认无遗漏后进行，模板表面应涂刷脱模剂，以增加砼表面光洁度，严禁用废机油代替脱模剂。侧模与隔离层模板、侧模拼接处应用2cm宽双面胶带将接缝密封，保证加固后的模板拼缝严实合缝，杜绝漏浆。相邻板平整度小于0.2mm。包括阴角处的接缝一律加2mm 厚双面胶带，粘贴胶带时须注意胶带边缘与模板内表面必须齐平，黏贴牢固。模板加固采用￠48*5脚手管配合扣件进行固定，胎膜预留孔每孔必设，上下横杠与立杆必须保证横平竖直，连接可靠，模板安装过程中应随时挂白线进行检查、校核。
3）、模板拆除
模板拆除时，必须由一个方向开始，依次拆除，禁止乱撬，拆除后检查清理干净，刷隔离剂后堆放整齐，以备下次使用。
4）、预制柱模板安装的偏差应符合下表的规定。
2、钢筋工程
2.1、材料要求：
工程中使用的所有钢筋都具备出厂合格证或质量证明书，并按批次向监理单位报验，每批由同一牌号、同一炉罐号、同一规格的钢筋组成，重量不大于60t，进行见证取样复检，合格后方可加工，对轻微锈蚀的钢筋应进行除锈，锈蚀严重的钢筋不得使用。钢筋须分类架空堆放，对堆放时间较长的堆放钢筋场地要搭设防护棚，防止雨淋锈蚀。焊条、焊剂：Ⅰ级钢筋焊接用E43型焊条、Ⅱ级钢筋焊接用E50型焊条，使用前需经250～300℃烘焙2h。在运输和储存过程中要保持干燥。
2.2、钢筋制作：
钢筋制作在现场钢筋加工场进行集中机械加工，制作好的成品钢筋应按规格、类别堆放整齐，挂牌标识；并注意保管。
2.3、钢筋绑扎
钢筋绑扎前，应熟悉图纸，核对料表及料牌，核对成品钢筋的品种、规格、尺寸、数量。如有错漏，应纠及时正增补；钢筋接头位置、接头面积百分率应符合设计要求。
绑扎牛腿、柱顶钢筋时，应先研究每根钢筋穿插就位的顺序，配合木工、下预埋件工定出合理的次序和施工方法，明确施工进度要求，以减少绑扎困难，避免返工，以便于加快进度。
钢筋加工的形状、尺寸必须符合设计要求，钢筋表面应洁净、无损伤、油污，带有颗粒状或片状老锈的钢筋不能使用。
钢筋在加工、运输、绑扎过程中，注意防止碰撞。
钢筋安装位置的偏差应符合下表要求。
3、预埋件安装
安装前对预制柱进行检查，仔细核对埋件的大小、长度、标高及位置。为保证砼表面工艺质量，钢板预埋件采用切板机切割，焊后无翘曲变形，四条边要修磨光滑，不合格的埋件坚决不用。在现场安装时，要保证埋件和模板结合严密，拆模后埋件表面和砼面平齐。埋件的标高、位置要准确无误，与模板面接触严密，无空隙。
预埋件在确定数量、位置、方向无误后，用焊接方式使其与钢筋紧密连接，以保证在浇筑混凝土时埋件位置不发生变动。焊接时预埋件焊接点不能与与预制柱主筋项焊接，避免因操作不当造成主筋的烧伤。
预埋件和预留孔洞的允许偏差应符合下表要求。
4、混凝土工程
本工程为保证混凝土质量，预制柱砼采用商品砼。
4.1、混凝土的运输和浇注
1）采用混凝土搅拌车运送砼。
2)混凝土在浇筑前，应清除模板内杂物，并用水冲洗干净。
3)混凝土浇筑应尽量在白天温度较高条件下进行，混凝土表面收水后，应立即用彩条布覆盖养护。
4)柱砼要求一次浇筑完，不允许留施工缝，浇筑程序：从一端向另一端推进。
5)柱牛腿部位钢筋密集处，要慢浇、轻捣、多捣，并可用小振倒棒进行捣实。
6)浇筑完毕后，须将砼表面用铁板抹平压光，不平之处用同样材料填补，严禁用砂浆办法来修正构件表面尺寸。
7）混凝土试块的制作取样规定如下：
预制柱施工过程中，除按常温施工要求留置试块外，还应增做与构件同条件养护，以便确定预制柱实际强度及吊装时间。
4.2、混凝土的养护
混凝土养护采用覆盖彩条布养护。养护时间不得少于7d。当混凝土同条件试块抗压强度达到设计强度标准值的30%以上，且不小于3.5N/mm2后，方可解除养护。
八：预制排架柱吊装施工工艺
1、施工工艺流程
本工程采用分三次吊装的方案进行施工。第一次进行柱子的吊装；第二次进行吊车梁的吊装（甲方委外施工）；第三次在跨内进行屋盖系统的吊装（甲方委外施工）。
排架结构的吊装顺序如下：
2、施工工期：本工程拟从2011年5月7日开始到2011年5月16日进行牛腿柱吊装作业。
3、柱吊装机械的选择计算
柱子吊装时考虑其回转半径R≥6m
柱子：Q=Q
1+Q
2
=25+0.25=25.25t
Q 1为构件自身重量，Q
2
为钢丝绳等吊具的重量
查履带起重机性能表，选择100t履带吊能满足使用要求。
4：预制排架柱吊装

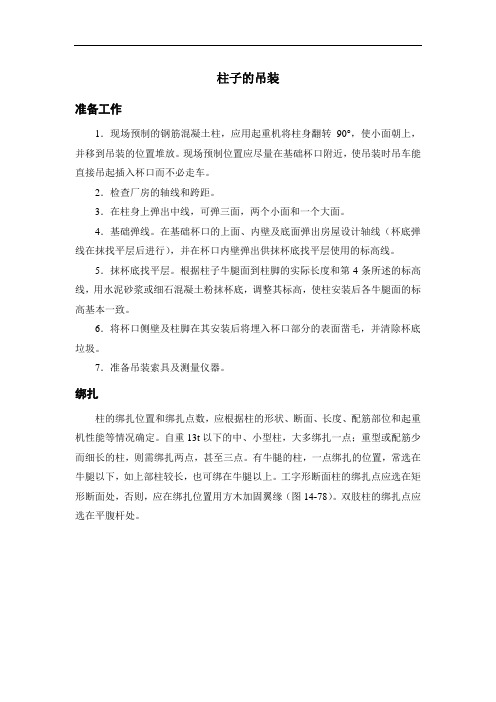

4.1、准备工作
1）、检查复核厂房轴线、跨距。
2）、在柱身上弹出中心线，并在牛腿上弹出十字中心线,为以后控制吊车梁的位置作好准备。柱身上的中心线可弹三面，两个小面，一个大面，且必须依据牛腿上的十字中心线控制。
3）、基础弹线：在杯口的上面、内壁、底面弹出设计轴线（杯底弹线在找平后进行），并在杯口内壁弹出杯底找平基准线。
4）、杯底找平：根据柱子牛腿面至柱脚底实际长度和设计标高要求，再根据设计要求用C25细石混凝土抹杯底，使柱安装后各牛腿面标高一致。
5）、将杯口内壁及柱脚埋入杯口部分表面凿毛，并清除杯底垃圾。
4．2、预制柱起吊
1）、预制柱安装前，复查基础砼强度达到100%方可安装预制柱。预制柱起吊前，在柱脚堆放300mm厚细砂，防止起吊过程中，柱脚被蹭坏。
2）、预制柱起吊时，让持证上岗专业起重工对所吊牛腿柱进行绑扎。绑扎部位在牛腿下部。吊车就位后，边起钩边回转，使柱子绕柱脚旋转而直立。（如下图4）为提高吊装效率，在预柱翻身堆放时，使柱的绑扎点、柱脚中心和基础杯口中心三点共圆弧，圆心为吊装停机点，半径为停机点至绑扎点的距离。
预制柱吊至杯口上空后，操作人员稳住柱脚，并将其插入杯口。当柱脚接近杯底时，刹住车，插入8个钢楔（每面两个）。此时指挥人员应目测柱的两个面的垂直度，并通过起重机的操作，使柱身大致垂直。用大锤敲打楔子，使柱身中线对准杯底中线。对线时，应先对两个小面，后平移柱对准大面。落钩，将柱放到杯底，并复查对线。此时必须注意将柱脚确实落至杯底。否则，校正时柱容易倾倒。打紧四周楔子。柱两侧应同时对打，如果不能同时对打，则应转圈分两次或三次逐步打紧，以防由于楔子对柱产生的推力使柱脚走动。先落吊杆，吊索松弛后再落钩，并拉出活络卡环的销子，使吊索散开。用坚硬的石块将柱脚卡死，每边卡两点并卡到杯底，不可卡在中部,如下图所示。
4）、预制柱校正
柱子的平面位置在临时固定前大多已校正好，此后主要是校正柱子的垂直度，本工程采用敲打钢楔子法进行校正，必要时采用千斤顶进行补充校正。校正柱子垂直度的操作要点：柱子的垂直度一般在纵横两个方向都有偏差。校正时应先校正偏差大的，后校正偏差小的；如两个方向偏差值相近，则先校正小面，后校正大面。校正中只允许松动一边钢楔子，严禁将楔子取出，以防发生柱子倾倒事故。柱子垂直度校正后，需将楔子都打紧，松紧程度应基本一致，以防在风力作用下，柱子向楔子松的方向偏斜，并需注意复查柱子的平面位置。柱子校正好后宜用坚硬石块将柱脚卡死。观测柱子垂直度应同时采用两台经纬仪，一台设在横向轴线上，一台设在与纵向轴线呈15°角的位置上，应使柱子两面所弹中心线从顶部到底部呈垂直线，同时柱子下口两面中心线与杯口上所画十字中心线对准，就是柱子的准确位置。
5）、预制柱二次浇灌
预制柱最后固定是在柱与杯口孔隙内浇灌C35膨胀混凝土。灌缝工作应在柱校正后立即进行。灌缝前，应先将杯口孔隙内的垃圾清除干净，并用水湿润柱脚和杯壁。
灌缝工作分两次进行。第一次灌至楔块底面，振捣混凝土时，不要碰动楔子。如果灌捣细石混凝土时发现碰动了楔子，可能影响柱子的垂直，必须及地对柱的垂直度进行复查。
待混凝土强度达到设计强度等级的25%后，拔出楔子，进行二次灌缝。
