第一章地上设施周围建筑物保护技术措施
一、地下管线保护措施
在对本工程施工前，要配合甲方与城市规划部门及其他有关部门联系，摸清地下给排水管道、电缆、煤气管道、通讯光缆等各种管线的走向、埋置深度等情况，并在现场用灰线和木桩标识，施工时，对操作人员进行技术交底，如果挖出管线及时停止该部位施工并迅速与有关部门取得联系，若管线在拟建建筑范围内，则需通过建设单位与有关部门进行协调，尽量迁出建筑物以外。对于现场临时埋地电缆，在过大门口时须做好防护。具体措施如下：
（一）预防措施
根据设计图纸提供的资料，施工现场周围地下埋有各种地下管线，主要包括给水管、配水管、雨水管、电信电缆、煤气管、供电管线、信息管线等,这些管线是重要的市政设施,必须妥善进行保护。为此，我单位结合多年施工经验，按照现场管线实际布置情况，采取如下保护措施：
1.按照设计要求，认真组织施工，做好基坑监测工作，防止开挖时，围护结构渗水，引起周围路面塌陷，影响周围环境及周围地下管线的安全。
2.基坑开挖前在坑内采取深井降水措施，疏干固结坑内土体。降水严格按照方案进行，严格控制坑外水位。
3.在大门口对路面采用钢筋砼加固，钢筋采用14mmHRB335，间距200mm，双层布置，混凝土标号C30。同时在施工区门口铺设钢板，缓冲出入车辆对管线的碾压、
扰动。
4.施工过程应切实配合监测工作，根据监测结果适时调整施工进度及工作流程，一旦出现异常情况马上停止施工，组织技术及施工力量进行分析研究，并采取相应措施，确保管线和建筑安全后方可恢复施工。
5.工程施工监测以仪器监测数据为主，目测为辅，观测人员应是专业人员，仪器固定，所有数据及时绘成图表，观测数据变化大时，观测次数增多，有危险征兆时，连续监测。当发现监测指标超过预警值时，及时向建设方和设计院汇报，采取相应措施，将变形控制在允许范围内。
6.对重要保护的管线除在开挖前采取有效加固措施外，还应备好注浆材料，根据监测数据采用双液跟踪控制注浆，调整管线曲率和控制沉降。
7.开挖过程中定期召开周围管线各单位协调会，及时向各单位汇报施工监测情况，征求意见，拿出可靠措施后，方可继续施工。
8.现场所有污水必须经过沉淀池沉淀后排入市政管网，以防止排水管道阻塞。
9.如发现意想不到的管道损坏现象，应立即业主和有关部门汇报，以便及早采取措施。
（二）应急预案
<1>在施工过程中周边地下管线变形达到报警时立即通知相关单位，经管线单位，根据管线变形情况采取相应应急措施：
<2>在坑内降水过程中管线变形过大时，如果坑外水位明显下降、基坑阻水帷幕
有渗漏水情况发生，降水马上停止，对止水帷幕进行加固堵漏，同时采取人工回灌补充地下水。并考虑在管线旁用压密注浆把管线托起，在注浆过程中请监测单位随时观测，以防管线上升过多，等管线恢复至原状后停止注浆。
<3>在土方开挖过程中，基坑开挖遵循“先撑后挖，对称开挖”原则，严禁超挖，如有超挖马上回填。其间若出现管线变形较大，危及管线安全时，采取管线下部注浆处理，（在管线边5米处以45°钻孔至管线下方注浆，同时请监测单位随时观测管线变形情况，直至管线稳定。
二、地上设施保护措施
地上设施，如：高压线、围墙等，根据实际情况与相关单位联系，采取保护措施，以保证工程施工的顺利进行。对达不到规定的最小距离时，必须采取防护措施。在搭设或拆除防护措施时，必须停电进行，由专业架子工搭设、电气技术人员或专职安技人员负责监护。现场变压器用木脚手和密目网做成屏障，醒目标注“触电”、“危险”、“禁止攀爬”等字样。
三、燃气保护措施
（一）燃气管道保护方案
1 管线探明
在临时便道施工前，根据提供的管网图注示及管线权属单位人员现场指定位置，采用人工开挖探明沟，直至天然气管道完全暴露。
2 开挖沟槽
在明确天然气管道走向后，沿天然气管道两侧开挖约沟槽，坡比根据地质情况进行确定，拟定土质边坡1：1。
开挖过程全面采用人工开挖方式，管道上方禁止采取机械开挖，全部进行人工开挖，确保天然气管道安全。
（二）管线保护及协调措施
(1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开有管线权属单位参加的施工配合会议，进一步收集管线资料。在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线权属单位、监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。
(2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至操作工人层层安全交底，建立“保护公用事业管线责任制”，明确各级人员的责任。
(3)全部必须人工开挖，杜绝野蛮施工，采用人工挖方至天然气管进行准确标注，在采用人工挖方确保对管道的安全保护。
(4)在施工过程中，需要采取保护措施的应提前准备材料，制定周密的保护方案。
(5)对参与本工程施工的全体职工进行保护公用事业重要性及损害公用管线危害性的宣传教育，组织职工学习管线管理部门颁布的文件，并要求职工在施工中严格遵守有关文件的规定。
(6)施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，做到防患于未然。
(7)一旦发生管线损坏事故，在24小时内上报上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。
(8)对人为原因造成损坏地下管线事故，要认真吸取教训，并按“三不放过”的原则上进行处理。
(9)一旦管线损坏，施工单位必须立即通知天然气管理部门抢修，同时上报监理、业主，及时组织力量抢修。
（三）应急预案
发生天然气管线安全事故后，现场施工人员立即打电话向应急救援小组报告，报告包括：发生地点、时间、损坏情况、现场控制情况。应急救援小组接到报告后立即赶赴现场，并根据报告情况，与相应单位联系。
1、按规定办理管线监护卡，请管线单位人员现场监护。
2、一旦发生天然气管损坏破裂，应立即维护好现场，疏散人员，用路栏围好进行警戒，以防他人误入。附近所有施工立即停工，机械立即熄火。
3、立即与天然气单位联系，组织人员对现场的监护，专人负责对附近火源严查（如抽烟、电焊等），并立即熄灭。避免明火接近，严禁电器开关的使用，预防冲撞动作出现火花，以预防起火事态扩大。
4、千方百计关闭附近阀门，切断电源，阻止事态扩大。
四、其他管线保护措施
（一）、概述
工程施工过程需注意保护可能存在的地上地下管线，每种管线都极具重要性，如不加以保护，将直接影响国家和人民的生命与财产安全。
地下、地面保护措施，主要是各种电杆、电讯杆。地下是给排水管，以及各种电线、电缆、电话线等。这些设施是交通、城镇建设和人民生活不可缺少的重要组成部分。因此如何保护这些措施的完好和正常使用及管道连接时的安全工程，是我们施工中的一项重要任务，也是保护安全生产和工程顺序进行所必须做到的。
1、按设计图进行对照标准，逐一落实，并在施工现场作出明显标志。
2、召开沿线有关单位参加的协调会议，了解并标明的地下设施情况，为了做到万无一失，可用微波管线仪器进行探测，以提高安全性。
3、根据落实了解的情况来估计可能出现的问题，制订出切实可行的方案保护措施和施工安全措施。
（二）、保护方法
施工时涉及地上设施和地下设计时，需要有关部门取得联系、在有关部门的指导下，预先制定出保护措施和保护方案，然后进行保护和加固措施。
1、地上设施的保护及加固
地上设施的保护和加固，主要是在沟槽道旁的各种井口及电线杆，这些设施可能搬移或原地保留，均应采取保护和加固措施，各种井口及消除栓的保护方法设置警示
标志，一面土埋和损坏，对于槽边的各种电杆，应预先采取各种和加固措施，加固的方法有：
（1）、剪刀撑和单杆支撑加固方法
这两种加固方法一般适用于较窄的沟槽边各种电杆加固。如果加横梁板，也可用于较宽沟槽边各种电杆加固。
剪刀撑的方法是用两根直顺木质较好或其他圆木绑扎成剪刀形，支撑在电杆的上方。水泥杆的上支点应绑扎一块小方木，防止撑点滑动，木杆可直接用扒钉把死。
单杆支撑是将一直顺，木质较好的圆木的上端做成紧靠电杆的斜面，然后用8号铁丝将上端固定在电杆上。一般可绑扎一到或网道（缠绕3—5圈），支撑木杆时，绑扎铁丝可用小扒钉把死，水泥杆应捆紧，要防止支撑的松动。
剪刀撑、撑杆与电杆的夹角为30—40°，单杆撑夹角为30°。圆木的长度应根据沟宽和支点要求选择。其直径：剪刀撑不得小于120mm,单杆撑不得小于15mm。
下支点可采用打描桩或挖出与圆木尺寸略同的斜坑，并在坑底垫一块小木板固定下支点。
沟壁均应根据土质的不同，而采取相应的支撑措施。
如采用上述方法加固较宽沟边各种电杆时，为保证夹角角度和支撑稳固性，则应采取加横梁板加固的方法加固。
横梁板的方法是在沟槽上横放两根直径不小于200mm直顺木质较好的圆木，然后在两根圆木上横放一块脚手架板，并用扒钉把死，将撑杆下支点支撑在板上，同样用
扒钉把死，以保证整体的稳固性。圆木搭在沟上尺寸不得小于500mm。
（2）、普通拉线和“Y”型拉线钢板桩绑固的加固方法
这两种方法一般适用于各种槽（坑）边上的电杆的加固，加固方法是先在电线杆周进行钢板桩与电线捆牢，钢板桩桩尖超过基坑底2-3m，然后再用3—5股数的8号铁丝或钢丝绳（“Y”型拉线的上端为两根铁丝或钢丝绳，开同“Y”。多用于并列杆的加固）连接在电杆的抱箍上，木质电杆可直接绑扎在电杆上，钢丝绳应用钢丝绳子轧头扎牢，并用小扒钉将铁丝或钢丝绳把紧，以防脱落。下支点应设置牢固的地锚，地锚可采用采石、道牙等，然后用拉线上的花篮螺丝将拉线调节至合适的紧度，且不可调节过紧，以防造成电杆的倾倒，拉线与电杆的夹角一般应为45°，如受地形限制时可适当减少，但不应小于30°。
拉线一般不设拉紧绝缘子，若拉线穿越导线时，则需装设拉紧绝缘子，其安装位置应距离地面2.5m 以上。
拉线位于交通要道或人易触及到的地方，须套涂有红白油漆标志竹管保护。
采用多股数铁丝或钢丝绳，需完好无损，以防受力时拉断，而造成事故。
安装抱箍或绑扎铁丝、钢丝绳时，操作人员必须系安全带，以保证操作安全。遇高压线杆的回固，须同供电部门取得联系，在供电部门的指导下进行加固。
（3）、夹杆法
夹杆法是保护电杆根基的一种有效方法。特别是在采取上述加固方法时，若电杆距槽（坑）边小于0.5m或土质较较差，均应首先在代杆的下端采取夹杆法后，亦可
进行拉撑的加固。
夹杆法是用两根直径不小于150mm，直顺、木质较好的圆木夹住杆的下部，然后在距离电杆100mm处用8号铁丝。将电杆两侧的圆木缠绕4—6圈，并撑至一定的紧度，在将两夹杆的后端用同样的方法捆紧直到夹紧电杆为止，然后将电杆的后侧10cm 处再捆上一道（4—6圈）铁丝并捆紧。
上述各种加固方法，应根据材料、土质、槽（坑）宽度和现场具体情况以及加固角度和稳固性的要求进行选择其加固方法。无论采用哪种加固方法都应做到安全可靠，以保证施工人员和设施的安全。
对各种电杆采取的加固措施，必须在回填完后，方可拆除。拆除应检查电杆有无沉陷、倾斜等现象，并采取相应的措施。
2、地下设施的保护和加固
在施工中挖掘到有地下设施时，如果设施要留在原位，则必须保护，防止损坏，并必须做好明显标志。如属管道，应指时管道中的物质；如易燃、有毒物质，则应采用有效保护措施，以免外漏而造成伤亡和其他事故。为了有效地保证地下设施不被损坏和不偏移、沉陷等，必须采取有效的加固措施。地下设施的加固主要是各种电缆和各种管道，在施工中常用的方法有：
（1）、拖板绑吊法
拖板绑吊法是一种简便易行、适应于各种电缆和小口径管道的加固。其方法是在沟槽上横放一根直径小于200mm，直顺、木质较好的原木等。横梁担在沟边的长度不
小于500mm，并加垫木板分散对沟壁的压力，然后在电缆（管）或管道底部垫上一块宽度不小于300mm，厚度不小于50mm，长度与外露加固物相近的木板。若属电缆（管），木板的宽度应与电缆（管）的宽度一致，管身应用小方木垫平，以免绑吊受力时将管接口折裂。绑吊一般采用8号铁丝缠绕4—6圈，并捆至适合的紧度。
在加固时，应特别注意管底挖土，应采取分段挖通并用小方木，其厚度以略大于能放入垫板的厚度为宜，严禁超挖，以免造成管道沉陷。
斜穿沟槽的管道应采取分段绑吊的方法，但拖板必须拖住管接口部位，并用小方木垫平其它部位，绑捆时各点必须受力均匀，以免管口折裂。
管道加固后，在挖土施工中还应经常观察管道的变化情况，以便采取相应的措施，保证施工安全。
（2）、支撑法
支撑法是一种加固槽（坑）壁一侧外露管道的方法，在施工时如遇槽（坑）外露管时，应留出不小于管径（坑）宽度，然后按原槽（坑）边坡要求下挖，并采取逐挖加固（为加撑前应采取牵拉法加固），一般可采用井字撑加固，土质较差的应采取密撑加固。支撑加拆时应采取加新折旧的倒撑法，严禁管下超挖和一次将支撑全部拆完重加。
（3）、牵拉法
槽（坑）边不小于1m处设置一个牢固的锚桩（木桩与钢杆），用8号铁丝将管子套好，然后将铁丝的两端牵拉合适的紧度固定在锚桩上。加遇电缆管的加固，需在管
外侧紧靠一块和电缆外侧高度一致的木板，然后采取上述方法进行加固。
牵拉时，应在槽（坑）边加垫一块小木板或砖等，以免受力造成铁丝拉入土中，而达不到加固的目的。同时，还避免分段牵拉时由于受力不均而造成管道或电缆管接口错拉。土质较差时，可采取牵拉与支撑法同时加固。各种加固方法，需在回填土高于管道或电缆后，方可拆除，拆除注意观察管道，电缆有否沉陷，必要时应采取加固措施，回填时不再拆除，以保证施工安全和设计完好。
（三）、供水管泄漏及抢修措施
1、发现漏水情况后立即通知自来水公司有关抢修部门。
2、在抢修队伍来之前做好现场保护工作。
3、做好现场污水的排水工作。
4、协助抢修队开挖管道等工作，使抢修工作能及时完成。
第26章地下管线和地上设施、周围建筑物保护措施 26.1 地下管线的调查与保护措施 26.1.1 地下管线的调查核实 在前期准备工作中，业主已经对影响地铁施工的地下管线进行了改移工作。 施工准备期间，应会同业主、监理工程师和相关单位一起对施工影响范围内的各种管线调查复核，核实地下管线的平面位置、类型、规格、埋深，并经有关部门或单位确认。当发现与业主提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核，地下管线核查的主要内容包括： 1、制定详尽细致的核查计划和核查方案。 2、对相关单位及业主提供的管线资料进行认真整理和确认。 3、走访施工辖区影响范围内所有管线的业主及产权或主管单位，搜集相关的管线资料，对地下所有管线进行探查和确认。 4、准确探查和测定出施工区域内所有管线的种类位置埋深形状尺寸等，并将核查结果报相应部门确认。 5、向有关部门确认各类管线的容许变形量。 6、将经过确认的所有地下管线资料标注到车站平面及剖面上。 26.1.2 地下管线的保护 1、地下管线的保护原则 （1）施工前调查所有与施工有关及基坑开挖影响范围内的各种管线，查明管线的类型规格材质位置及走向等基础资料。 （2）根据查明的管线资料，针对各种管线的不同控制要求，对基坑开挖中不需拆迁和改移的管线，作出具体的设计方案和保护措施。 （3）管线保护的设计方案及其技术措施在得到业主和监理的认可，使用时要和管线主管部门共同商讨，并达成一致意见，如设计图纸有详细保护措施，则严格按图纸执行。 （4）支吊结构必须坐落在坚实稳定可靠的支墩上。在施工期间保证支撑、悬吊的材料具有足够的刚度和强度，结构设计合理，确保管线在悬吊期间的变形与位移值控制在允许范围内。在主体工程完工后管线下方回填密实，并有密实检测记录。 （5）管线应在其下的原状土开挖前支吊牢固，并经检查合格后再采用人工方法开挖下部土方。
地下管线、地上设施、周围建筑物保护措施 一、地下管线加固措施 按设计要求对工程范围内的地下管线加固，要求各管线单位出示地下管网图，并进行旁站指导。采取拆改和悬吊两种措施。 (一)、拆除改移措施 对需拆除改移的管线，由专业部门承担，我们将遵照业主及有关部门的指示，积极配合协助。 (二)、悬吊措施 1.施工前应调查所有施工影响范围内的管线，着重查明悬吊管线种类、规格、埋深、材质、接头型式、节长和管线基础等资料。 2.管线悬吊必须事先制定出详细的施工方案，并获得甲方、监理认可，同时与管线主管单位共同商讨，并达成一致意见。 3.支托结构必须座落在坚实的、稳定可靠的支墩上。 4.管线应在其下面的原状土开挖前支吊牢固，并经检查合格后，再采用人工开挖其下部土方。 5.在施工过程中，应对刚性悬托管线进行监测，管线上观测点的数量，应征求管线主管单位的意见，一般应在每节管线上设一观测点，观测标志可用抱箍直接固定在管线上。 6.工程施工时，不得碰撞管道悬吊系统或利用其做起重架、脚手架或模板支撑。 7.悬吊管线应依据管线的类型分别设立一定的安全保护区域，严禁机械设备靠近。 8.基坑回填土前，悬吊的刚性管线下应砌筑支墩加固，防止下沉，并按设计要求恢复管道和回填土。 9.在具体施工阶段，加强施工监测，并通过与管线基准值的对比分析来掌握管线的实际状况，并反馈信息，及时、灵活地调整施工工艺。 10.管道附近禁止停放各种机械及堆放杂物。 二、地上设施、周围建筑物保护措施
(一)、进场前，积极配合发包人和监理工程师做好施工用地范围及场区范围内必须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，采用量、测、拍照、录像等手段做好原始记录。 (二)、建立责任制、将地面设施、建筑物的保护落实到人。 (三)、施工中加强对周围建筑物的监控量测，以掌握建筑物动态的沉降信息，及时调整施工方法，减少施工和降水对周围环境的影响，控制基坑周边土体位移。 (四)、对树木、路碑、广告牌、电线杆等设立围档并挂牌，安设夜间亮光标志，确保其不被碰破、撞倒等。 (五)、对振动较大的机械设备要做好防振措施，避免振动噪声污染以及振动破外。
周边建筑物保护措施专项施工方案
目录 一、工程概况 (3) 二、编制依据 (3) 三、编制原因 (3) 四、工程地质条件 (4) 4.1岩土层结构概况 (4) 4.2水文地质概况 (4) 4.3止水帷幕现状 (5) 五、周边建（构）筑物施工监测 (6) 六、建筑物保护措施 (8) 6.1 施工工艺的选择 (9) 6.2 建筑物保护措施 (9)
周边建筑物保护措施 一、工程概况 1.1 责任单位 建设单位： 设计单位： 勘察单位： 监理单位： 施工单位： 1.2 工程概况 二、编制依据 1、和顺小区公租房工程建筑与结构施工图 2、和顺小区公租房工程主体总承包工程合同文件 3、和顺小区公租房工程《岩土工程勘察报告》（JGJ72-2004） 4、相关律法规、标准、规范、规程、图集以及地方标准、地方法规。 5、建设单位主持召开的图纸会审记录。 三、编制原因 工程现场东侧有加油站，西侧有民房。需考虑防护措施。 在支护和结构施工、基坑的开挖、降水过程中，施工对地层产生的扰动，基坑内外地基土应力的重分布，有可能会引起支护结构、地表及附近土层的变形或沉陷，危机基坑、主体结构的问题和附近建（构）筑物、建筑物的安全。因此，在基坑围护和
结构施工过程中，必须制定详细的检测方案，并根据检测成果，及时反馈信息，指导施工，以确保建（构）筑物及作业人员、居民的安全。 基坑施工的不可预见性因素较多，若施工期间的周围环境有变，或地质出现异常，就有可能使维护体系或基坑处于危险状态。此时，如果施工监测的工作没有跟上，或没有受到足够的重视，就使设计与施工出现偏差，一旦出现问题，不能及时预警，从而酿成事故。因此，加强围护施工与基坑开挖过程的监测，掌握基坑及附近环境的实际工作状态，对确保结构安全、经济、可靠和施工的顺利进行是非常必要的。 四、工程地质条件 4.1岩土层结构概况 拟建场地位于南岳区黄金路边，地理位置优越，交通条件极为便利。场地原始地貌单元为冲积沟谷地貌，后期经回填改造。分布有人工填土层、第四系全新统冲洪积层、第四系残积层，下伏基岩为第三系砂岩。拟建场地内埋藏地层特征自上而下依次描述如下： 4.1.4人工填土(Q4ml)①（①为地层编号，下同）：属素填土，、褐红、棕红色、紫红色，主要由粘性土及少量砂岩碎块、砂砾等组成，表层0.00-1.00m深度夹砼块、砖块等建筑垃圾，块径一般20-40cm。堆积时间3-5年，未经分层压实，未完成自重固结，密实程度不均，一般结构较松散。场地遍布该层，层厚3.50~8.50m。 4.1.2第四系全新统冲洪积(Q4al+pl)层 4.1.2.1含有机质粉质粘土②：灰黑、灰褐色，含少量有机质和植物根茎，偶见有未完全腐烂植物，略具臭味，呈软塑状态。光泽反应稍有光泽，摇振无反应，干强度及韧性中等。本次勘察仅在钻孔215、222、232、364、B26号遇见该层，层厚0.80～4.40m。 4.1.2.2粉质粘土③：褐黄色、灰白色，呈可塑状态，光泽反应稍有光泽，摇振无反应，干强度及韧性中等。层厚0.60～9.00m。 4.1.3第四系残积（Qel）粘土④：红褐色，由下伏砂岩风化残积而成，原岩结构可辨，不均匀夹少量强风化岩块，呈硬塑状态。光泽反应有光泽，摇振无反应，干强
地下管线及其它地上地下设施的保护加固措施
————————————————————————————————作者: ————————————————————————————————日期： ?
地下管线及其它地上地下设施的保护加固措施 １、地下管线保护加固措施 (1）施工前,先用我单位先进的金属管线探测仪进行探测初步摸清管线的走向、位置。结合人工开挖探坑摸清管线明确位置,绘制管线分布图，作出明显的挂牌标识。探坑按井字型布置，每隔20m 一道,深度不少于３m 。 （２)由专人负责检查标识情况,监督在管线附近的开挖作业应对施工范围内各种现有管线进行一次全面、细致的调查,确定现有管线的类别、规格、位置、高程以及所归属的管理部门。 (3)管线探明后，请管线业主单位到现场对管线向施工单位进行交底并指导施工。 （4)开始动土前把管线情况向全体施工人员交底,确保每个施工人员心中有数。 (5）跨越基坑的管线,进行悬吊、支顶、包扎等措施,且必须经过设计和验算。 (6）开挖过程中,遇有电缆、管道或其它构筑物时，及时与有关单位联系会同处理地下管线和各种构筑物，尽量临时迁移;如无法迁移,必须挖出使其外露,并采取吊、托等加固措施。管道、电缆加固保护示意图必须选择刚度大、稳定、整体性强并连接牢固的钢梁悬吊后架设管道，悬吊吊架的吊杆必须受力均匀,兜拌或底梁与管底密贴并保持管道原有坡度。 (7)在开挖管线下部土方前必须将管线吊挂牢固并经检验合格后进行。 （8）种类不同的管线，一般须单独悬吊或架设,如同时悬吊或架设时,应取得相关部门的同意，并采取可靠措施。 （9）跨越基坑的便桥上原则上不得设置管道悬吊。利用便桥墩作悬吊,悬吊梁应独立设置，不得与便桥发生联系。管道、电缆的保护方式如图所示。 钢索 管道或电缆 沟槽吊缆 钢管柱缆绳
目录 一、工程概况 (1) 二、编制依据 (1) 三、编制原因 (1) 四、工程地质条件 (2) 五、地下管线保护措施 (4) word文档可编辑
一、工程概况 天悦商住广场工程位于东莞市塘厦镇塘厦大道西侧、花园新街东侧，建安路北侧，花园北路南侧。工程建筑占地面积31720.74m2，总建筑面积179506.175m2，其中地下建筑面积51705.787m2、地上建筑面积127800.388m2；包括三栋商业住宅楼和一栋商场；三栋住宅塔楼均南北向布置，住宅层高3米，建筑高度93.0米，综合商业楼共六层，建筑高度为34.3米。结构型式：框剪结构，基础型式：筏板基础和独立基础。本工程±0.000=22.95m，现地面标高22.40~23.20m，设2层地下室，本基坑坑底相对标高为-9.5m～-11.7m，基坑开挖深度约8.97m～12.69m，基坑面积约26803.0m2，基坑开挖土方工程量约28.7万m3。 二、编制依据 1、天悦商住广场工程建筑与结构施工图 2、天悦商住广场工程主体总承包工程合同文件 3、天悦商住广场工程《岩土工程勘察报告》 4、天悦商住广场工程地下管线探测测绘技术报告 5、图纸会审记录。 三、编制原因 在支护和结构施工、基坑的开挖、降水过程中，施工对地层产生的扰动，基坑内外地基土应力的重分布，有可能会引起支护结构、地表及附近土层的变形或沉陷，危机基坑、主体结构的问题和附近建（构）筑物、地下管线的安全。因此，在基坑围护和结构施工过程中，必须制定详细的检测方案，并根据检测成果，及时反馈信息，指导施工，以确保建（构）筑物及作业人员、居民的安全。 基坑施工的不可预见性因素较多，若施工期间的周围环境有变，或地质出现异常，就有可能使维护体系或基坑处于危险状态。此时，如果施工监测的工作没有跟上，或没有受到足够的重视，就使设计与施工出现偏差，一旦出现问题，不能及时预警，从而酿成事故。因此，加强围护施工与基坑开挖过程的监测，掌握基坑及附近环境的实际工作状态，对确保结构安全、经济、可靠和施工的顺利进行是非常必要的。 1

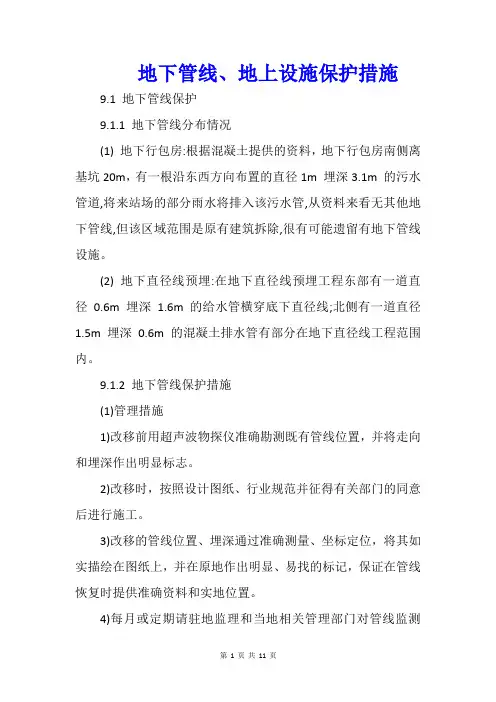

地下管线、地上设施保护措施1地下管线保护 1.1地下管线分布情况 (1)地下行包房:根据混凝土提供的资料，地下行包房南侧离基坑20m，有一根沿东西方向布置的直径1m埋深3.1m的污水管道,将来站场的部分雨水将排入该污水管,从资料来看无其他地下管线,但该区域范围是原有建筑拆除,很有可能遗留有地下管线设施。 (2)地下直径线预埋:在地下直径线预埋工程东部有一道直径0.6m埋深1.6m的给水管横穿底下直径线;北侧有一道直径1.5m埋深0.6m的混凝土排水管有部分在地下直径线工程范围内。 1.2地下管线保护措施 (1)管理措施 1)改移前用超声波物探仪准确勘测既有管线位置，并将走向和埋深作出明显标志。 2)改移时，按照设计图纸、行业规范并征得有关部门的同意后进行施工。 3)改移的管线位置、埋深通过准确测量、坐标定位，将其如实描绘在图纸上，并在原地作出明显、易找的标记，保证在管线恢复时提供准确资料和实地位置。 4)每月或定期请驻地监理和当地相关管理部门对管线监测检查，加强对我们使用过程中的监控工作。 5)同时积极配合管线的混凝土单位，加强管线检查和维修工作。 (2)管线调查、制定方案 在施工前期组织专门的管线调查小组，会同混凝土和监理工程师和相关单位，配备管线勘测仪等对地下管线进行详细调查，必要时现场进行人工挖孔勘测。查明管线类型、规格、走向、埋深，重点是对高压水管、煤气管、砂浆抹口管等对沉降特别敏感的管线作尽可能详实的调查。查清各类管线的允许变形量、并与有关单位协商确定，并报监理工程师备案。 在调查清楚并征得有关部门或单位确认后，编写详细的地下管线保护和监测方案报监理批准。批准后，施工人员严格按照设计图纸和方案进行施工。 当发现与设计所提供的地下管线现状图不符的管线，及时报告有关单位，并请其进行复核。核对后，才进行处理。 (3)对既有地下管线的保护: 1）地下行包房南侧20m直径1m埋深3.1m的污水管,因离地下行包房较远,在基坑开挖及主体施工过程中加强地表沉降量,当沉降量大于该污水管道的允许值时,应暂停施工,报告混凝土和监理，采取灌浆加固和加强支撑的办法，控制其沉降量。 2)地下直径线预埋段:对北侧ф1300埋深0.6m的混凝土排水管，采用改建的办法。改编前将有关改编资料文件报送混凝土和监理并得到批准后才能实施，改建中应办理各种检验、验收手续。
