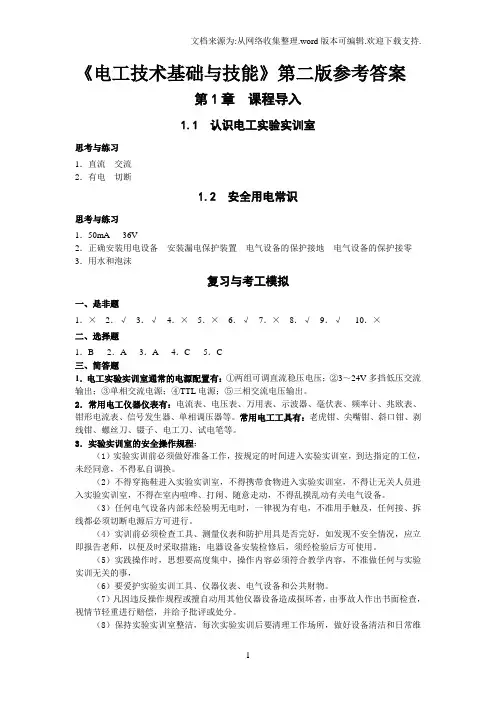

《电工技术基础与技能》第二版参考答案
第1章课程导入
1.1 认识电工实验实训室
思考与练习
1．直流交流
2．有电切断
1.2 安全用电常识
思考与练习
1．50mA 36V
2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫
复习与考工模拟
一、是非题
1．× 2．√ 3．√ 4．× 5．× 6．√ 7．× 8．√ 9．√ 10．×
二、选择题
1．B 2．A 3．A 4．C 5．C
三、简答题
1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。
2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。
3．实验实训室的安全操作规程：
（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。
（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。
（3）任何电气设备部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。
（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。
（5）实践操作时，思想要高度集中，操作容必须符合教学容，不准做任何与实验实训无关的事，
（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。
（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。
（8）保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。经老师同意后方可离开。
4．常见的触电类型：单相触电、两相触电和跨步电压触电。
四、实践与应用题
略
第2章 电路的基础知识与基本测量
2.1 电路与电路图
思考与练习
1．电流 电源 负载 传输环节
2．通路 断路（或开路） 短路 电源短路
2.2 电流及其测量
思考与练习
1．正电荷 电子流动
2．24A
3．直流电流表 直流电流
2.3 电压及其测量
思考与练习
1．1.5V
2．直流电压表 直流电压
2.4 电阻及其测量
思考与练习
R ×100 电阻调零 1
2.5 部分电路欧姆定律
思考与练习
1．正比 反比 R
U I
2．5 3.6A
2.6 电能与电功率
思考与练习
1．单位时间
2．1210 10W
复习与考工模拟
一、是非题 1．× 2．× 3．√ 4．× 5．√ 6．× 7．× 8．× 9．× 10．√
二、选择题
1．B 2．C 3．B 4．A 5．D 6．B 7．C 8．D
三、问答与计算
1．23.3
2．4.5A 0.25KW
3．595.2度 357.12元
四、实践与应用题
1．（1）一般新电池两端的电压大于1.5V ，而旧电池两端电压小于1.5V 。
（2）万用表测电池两端电压的操作步骤：①选择万用表的挡位与量程。把挡位与量程选择开关打在直流2.5V 挡。②万用表并接在电池两端。万用表的红表笔接电池的正极，黑表笔接电池的负极。③正确读数。
2．略
第3章 直流电路
3.1 闭合电路欧姆定律
思考与练习
1A 4V 0.5V
3.2 负载获得最大功率的条件
思考与练习
负载电阻R 等于电源的阻r r
E P 42max = 阻抗匹配 50% ?? 3.3 电阻串联电路
思考与练习
15 0.2 1 0.4
3.4 电阻并联电路
思考与练习
1. 相等 通过各电阻的分电流之和 反比 反比
2．1：1 1：3 1：3
3.5 电阻混联电路
思考与练习
1. 5
2. 4
3.6 基尔霍夫定律
思考与练习
1. 实际 参考 实际方向与参考方向相反
2．241I I I =+ 435I I I += 033244111=+---R I E R I E R I
复习与考工模拟
一、是非题
1．× 2．× 3．× 4．√ 5．√ 6．√ 7．√ 8．× 9．√ 10．√
二、选择题
1．B 2．A 3．C 4．C 5． A 6．A 7．B 8．B 9．B 10．B
三、分析与计算
1．1.5A 2.85V
2．1.5
3．串电阻 5
4．66.7 0.6A
5．（1）11=I A 6.02=I A 4.03=I A
（2）8.51=U V 2.132==U U V 1=r U V
（3）8.51=P W 72.02=P W 48.03=P W 1=r P W 8=总P W
6．（1）321I I I =+
（2）0E -R I R I 13311=+ 0R I -E R I -22233=+
7．S 打开时：Ω=6R AB S 闭合时：Ω=3R AB
8．
9．
四、实践与应用题
略
第4章 电容器
4.1 电容器的基本概念
思考与练习
1．能够储存电荷 电容器
2． 4
103.24-? C
4.2 电容器的参数和种类
思考与练习
1．最大
2．4
102? 0.02 4.3 电容器的连接
思考与练习
1．电荷量 电压
2．80V 40V 410.63-? C 4
10.27-? C
4.4 电容器的充电和放电
思考与练习
1．最大 逐渐减小 等于0 0 最大 电源
2．1K R 100R ?Ω?或Ω 电容器部可能断路 电容器部已经短路
3A
复习与考工模拟
一、是非题
1．× 2．× 3．× 4．√ 5．× 6．× 7．× 8．√ 9．× 10．√
二、选择题
1．C 2．B 3．C 4．C 5．B 6．A 7．B 8．C 9．D 10．B
三、分析与计算
1．3
103-? C
2．共需4只电容器，两两串联后再两两并联。
3．（1）0.75 F 250V
（2）电容器要被击穿
四、实践与应用题
略
第5章 磁与电磁感应
5.1 磁的基本概念
思考与练习
1．电流的磁效应
2．右手螺旋定则
3．线圈中电流和方向如下图所示。
5.2 磁场的基本物理量
思考与练习
1．磁通密度 B 特斯拉 A B φ
=（T ）
2．2．磁感应强度 物质的磁导率 μB H =
5.5 磁场对电流的作用
各载流导体的受力方向如下图所示。
5.6 电磁感应
运动导体中感应电流的方向如下图所示。
5.7 电感与电感器
思考与练习
1．电流变化自感现象自感电动势
2．铁心磁心
复习与考工模拟
一、是非题
1．× 2．√ 3．× 4．√ 5．√ 6．√ 7．× 8．× 9．√ 10．×二、选择题
1．B 2．B 3．C 4．A 5．C 6．C 7．C 8．D 9．D 10．C 三、分析与计算题
1．通电导体或螺线管周围存在的磁场方向如下图所示。
