建筑结构选型课程报告
——结构实例分析
目录
一、引言 (3)
二、框架结构 (4)
三、剪力墙结构、框剪结构 (6)
四、超高层建筑（筒结构）
抗风/抗震 (7)
五、桁架结构 (9)
六、拱结构 (11)
七、网架结构/大跨度屋盖 (13)
八、悬索结构 (15)
九、膜结构 (16)
一、引言
著名的建筑师及结构师奈尔维在他的《结构在建筑中的地位》一书中这样说：“现在建筑设计所要求的新的、宏伟的结构方案，使得建筑师必须要有理解结构构思，而且应达到这样一个深度和广度：使其能把这种基于物理学、数学和经验资料之上而产生的观念转化为一种非同一般的综合能力，转化为一种直觉和与之同时产生的敏感能力。”
结构概念是建筑物赖以生存的基础，建筑师只有掌握它，并在建筑设计的初期就自觉地运用它，才能设计出真正优秀的建筑。对建筑师而言，从整体把握结构的概念掌握结构体系的选择以及布置，远比了解结构计算重要。
正是出于上述原因，作为一名新时代建筑学的学子，对建筑结构的学习才显得尤其重要。而了解建筑结构很重要的一条就是对结构实例进行分析，只有对建筑的实例有深层的学习研究，打下坚实的基础，才能真正成为一名优秀的做建筑的人。
本文就是对著名建筑结构的实例进行分析，通过此分析来总结对《建筑结构选型》这门课程的学习成果。而且在本文的中几个案例是自己去调研，还有自己的一些看法。通过这门课的学习，确实让我增长了不少知识和见识；还要感老师，这几周的辛苦。
二、框架结构
框架结构是指由梁和柱以刚接或者铰接相连接而成构成承重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。采用结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、粒等轻质板材等材料砌筑或装配而成。
建筑实例
大剧院
工程概况
大剧院项目已列入市“十一五”发展规划和《市城市总体规划(2005～2020年)》。
项目所在地市山南新区已预
留规划建设用地。
市是拥有233.58万人口的省
北部中心城市。大剧院作为一
座城市标志性文化设施，不仅
是开展各种文艺演出活动的
舞台，而且也是举办综合性文
化艺术活动的场所，是发展文
化产业的重要载体。目前，在
中国的大中城市，兴建现代化大剧院，兴办文艺演出业，已成为发展文化事业、壮大文化产业的首选项目。为加快城市可持续发展，提高城市综合竞争力，市委、市政府提出了建设文化大市，打造现代化文明城市的战略目标。在新一轮城市总体规划中，对文化设施建设，特别是对大剧院建设作了重点规划。
规划建设中的大剧院位于市中心区域的山南新区北部的文化艺术活动中心，它是地区唯一、省一流的专业性、多功能、综合性剧场和文化艺术服务中心、会议中心。整个项目建成后，可接待国家、省、市举办的各种规格会议，接待各类艺术表演团体，举办各种规模文艺活动。附属设施可用于开办文化艺术服务、艺术培训、娱乐休闲以及商贸、餐饮服务业。
大剧院建筑面积22800平方米，
高为10层，拥有演出大厅、音
乐厅、展览厅、会议中心、艺术
培训中心、文化娱乐及美食商贸
设施等，门前建设艺术广场，规
划有音乐喷泉、雕塑、绿化带等。项目总投资额3750万美元(约3亿元人民币)，融资额由合作双方协商确定。
大剧院位于山南新区淮河大道东侧、南纬一路北侧、国投新集企业园区，已于2010年开工建设。
结构形式及特点
该建筑主体大部分采用框架结构，局部采用钢架和钢筋混泥土墙。主附体建筑采用围合式分布，附属裙楼三面环绕，将主体建筑包住；在主体建筑正面采用钢筋混泥土墙外挂玻璃幕的方式，以营造时尚新颖的感觉；另外建筑的屋顶采用钢架，拼接成一个平面六边形，立面由多个三角形分割的样式；而且在建筑的最外层采用与地面成斜角的外挂玻璃幕墙，很有动感和时代感。
三、剪力墙结构、框剪结构
剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的力，并能有效控制结构的水平力。钢筋混凝土墙板能承受竖向和水平力，它的刚度很大，空间整体性好，房间不外露梁、柱楞角，便于室布置，方便使用。剪力墙结构形式是高层住宅采用最为广泛的一种结构形式。
建筑实例
美国芝加哥西尔斯大厦
工程概况
美国芝加哥的一幢办公楼,SOM建筑设计事务所设计，1974年建成,高443米，是当今世界最高建筑物之一。总建筑面积418000平方米，地上110层，地下3层。底部平面68.7×68.7米,由9个22.9米见方的正方形组成。在这些正方形的围都不另设支柱，租用者可按需要分隔。整个大厦平面随层数增加而分段收缩。在51层以上切去两个对角正方形，67层以上切去另外两个对角正方形，91层以上又切去三个正方形，只剩下两个正方形到顶。
结构形式及特点
大厦结构工程师是1929年出生于达卡的美籍建筑师F.卡恩。他为解决像西尔斯大厦这样的高层建筑的关键性抗风结构问题，提出了束筒结构体系的概念并付诸实践。整幢大厦被当作一个悬挑的束筒空间结构，离地面越远剪力越小，大厦顶部由风压引起的振动也明显减轻。顶部设计风压为305千克力／米2，设计允许位移（振动时允许产生的振幅）为建筑总高度的1/500，即900毫米，建成后最大风速时实测位移为460毫米。
大厦的造型有如9个高低不一的方形空心筒子集束在一起，挺拔利索,简洁稳定。不同方向的立面,形态各不相同，突破了一般高层建筑呆板对称的造型手法。这种束筒结构体系是建筑设计与结构创新相结合的成果。
西尔斯大厦用钢材76000吨,每平方米用钢量比采用框架剪力墙结构体系的帝国州大厦降低20％，仅相当于采用5跨框架结构的50％。这种束筒结构体系概念的提出和应用是高层建筑抗风结构设计的明显进展。
大厦采用了当时最先进的在房间和各种管井、管道普遍装设烟感器、报警器和电子
控制的消防中心的消防系统。楼的自动喷水装置在火警发生时可将水自动喷洒于任何地点。位于大厦不同高度上的屋顶平台在火警时可用于安全疏散。大厦中安装了102部电梯。一组电梯分区段停靠,从底层有高速电梯分别直达第33层和66层，再换乘区段电梯至各层；另一组从底层至顶层每层都可停靠。
四、超高层建筑（筒结构）
核心筒就是在建筑的中央部分，由电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间围护形成中央核心筒，与外围框架形成一个外框筒结构，以钢筋混凝土浇筑。此种结构十分有利于结构受力，并具有极优的抗震性。是国际上超高层建筑广泛采用的主流结构形式。同时，这
种结构的优越性还在于可
争取尽量宽敞的使用空
间，使各种辅助服务性空
间向平面的中央集中，使
主功能空间占据最佳的采
光位置，并达到视线良好、
部交通便捷的效果。
建筑实例
环球金融中心
工程概况
环球金融中心是位于
中国陆家嘴的一栋摩天大
楼，2008年8月29日竣工。是中国目前第二高楼、世界第三高楼、世界最高的平顶式大楼，楼高492米，地上101层，开发商为“环球金融中心公司”，由日本森大楼公司（森ビル）主导兴建
环球金融中心是位于中国陆家嘴的一栋摩天大楼，2008年8月29日竣工。是中国目前第二高楼、世界第三高楼、世界最高的平顶式大楼，楼高492米，地上101层，
成绩 考查课结课作业（论文） 题目：建筑结构选型实例分析 课程名称：建筑结构选型 学院：土木与建筑工程学院 学生姓名： 学号：201104030002 专业班级：城市规划11-1 任课教师：尹涛 2013年6月 《建筑结构选型》课程报告评分表
学生姓名专业班级城市规划11-1 题目名称建筑结构选型实例分析 项目考核指标权重得分 课程报告质量收集调研相 关资料 独立查阅资料、进行调研；有收集处理相关信息及获得 新知识的能力。 10 内容完整、分 析正确合理 内容完整，每部分均包括概述、实例分析和小结，要求 图文并茂。结构实例综合分析的正确、合理性。 30 格式规范、条 理清楚 条理清楚、结构严谨、文理通顺、用语规范、书写格式 规范。 20 创新工作中有创新意识，一定的自己的理解，一定独创性。20 完成任务及答辩的情况答辩根据课程报告内容，正确回答相关问题10 学习态度、按时提交，按要求修改完善10 总分 简要评语： 任课教师签名：年月日 目录
一、引言 (1) 二、多层建筑（砖混结构、框架结构）.................... (1) 三、高层建筑（剪力墙结构、框剪结构）........................ .. (5) 四、超高层建筑（筒中筒结构）................................ . (8) 五、工业厂房（轻型钢结构） (9) 六、大跨度公共建筑（桁架结构、拱结构、网架结构、膜结构等）.. (10) 七、桥梁结构（桁架结构、拱结构、悬索结构等）................. . (13) 八、总结 (17) 引言 对于建筑结构，它们并不是我们通常所说的建筑物，而是隐藏于建筑物外表之下的，构成建筑
建筑结构选型课程报告 ——结构实例分析 目录 一、引言 (3) 二、框架结构 (4) 三、剪力墙结构、框剪结构 (6) 四、超高层建筑（筒结构） 抗风/抗震 (7) 五、桁架结构 (9) 六、拱结构 (11) 七、网架结构/大跨度屋盖 (13) 八、悬索结构 (15) 九、膜结构 (16)
一、引言 著名的建筑师及结构师奈尔维在他的《结构在建筑中的地位》一书中这样说：“现在建筑设计所要求的新的、宏伟的结构方案，使得建筑师必须要有理解结构构思，而且应达到这样一个深度和广度：使其能把这种基于物理学、数学和经验资料之上而产生的观念转化为一种非同一般的综合能力，转化为一种直觉和与之同时产生的敏感能力。” 结构概念是建筑物赖以生存的基础，建筑师只有掌握它，并在建筑设计的初期就自觉地运用它，才能设计出真正优秀的建筑。对建筑师而言，从整体把握结构的概念掌握结构体系的选择以及布置，远比了解结构计算重要。 正是出于上述原因，作为一名新时代建筑学的学子，对建筑结构的学习才显得尤其重要。而了解建筑结构很重要的一条就是对结构实例进行分析，只有对建筑的实例有深层的学习研究，打下坚实的基础，才能真正成为一名优秀的做建筑的人。 本文就是对著名建筑结构的实例进行分析，通过此分析来总结对《建筑结构选型》这门课程的学习成果。而且在本文的中几个案例是自己去调研，还有自己的一些看法。通过这门课的学习，确实让我增长了不少知识和见识；还要感老师，这几周的辛苦。 二、框架结构 框架结构是指由梁和柱以刚接或者铰接相连接而成构成承重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。采用结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、粒等轻质板材等材料砌筑或装配而成。 建筑实例 大剧院
《建筑结构选型》 课程论文 题目建筑结构选型案例与分析 姓名孙善赟 学号2009280018 班级09建筑一班 学院土木建筑学院 指导老师张献萍
建筑结构选型概述及实例分析 一、引言 建筑结构并不是我们通常所说的建筑物，而是隐藏于建筑物外表之下的，构成建筑空间、承载建筑荷载，使建筑物得以安全使用的骨架。人们往往认为结构与外形是相同的概念，其实不然。建筑师根据结构功能要求的原则（安全性、适用性、经济性、耐久性）将外表看来很花哨的建筑物与内部规整合理的结构很好的结合在一起，就形成了各种各样的建筑结构型式。 以下简单的介绍几种常见的建筑结构型式，包括：框架结构、剪力墙结构、框-剪结构、筒结构、桁架结构、拱结构、网架结构、悬索结构、膜结构等，以及对其中几个结构型式分别进行概述和实例分析。 二、框架结构 1、概述 框架结构一般由竖直的柱和水平横梁所组成，梁柱交结处一般为刚性连接。框架结构一般都是受到竖直荷载和水平荷载的共同作用。其主要特点是：布局灵活，不靠墙承重，使用方便，可以获得相对较大的使用空间；但抗侧刚度小，侧移大，抗震和抗风能力较差，对于支座不均匀沉降比较敏感。 框架结构按框架构件组成可以划分为梁板式结构和无梁式结构；按框架的施工方法可以划分为现浇整体式框架、装配式框架、半现浇框架和装配整体式框架；按承重结构可以划分为纯框架和内框架。 框架结构适用于民用住宅、办公楼、旅馆、饭店、医院、大型商业建筑等，亦可用于工业车间等建筑。 2、实例分析 广州合景金融大厦 结构型式及特点 广州合景金融大厦采用圆钢管混凝土框架-钢支撑框架结构体系。结构方案控制原则：刚度、强度，舒适度、延性满足规范要求。小震作用下，主、次结构均要求处于弹性阶段，满足小震不坏的目标；中震作用下，主体结构墓本处于弹性状态，无损坏或损坏程度小，次结构有一定程度损伤，但损伤程度为可修复，
通过这一个学期建筑结构选型将建筑结构分类如下:●平面结构 梁柱结构(框架结构 桁架结构 单层钢架结构 拱式结构 ●空间结构 薄壁空间结构 网架结构 网壳结构网格结构 悬索结构 薄膜结构 ●高层建筑结构 ●平面结构 平面屋盖结构空间跨度相比较小,节点、支座形式较简单。 2008年奥运会摔跤比赛馆总建筑面积约23950平方米,比赛馆平面是一个82.4*94米平面,屋面是反对称的折面,采用巨型门式钢钢架结构,将建筑塑造为富有韵律感的
造型,如图所示。三维整体模型工程屋盖由12榀空间门式钢钢架组成,跨度82.4米,中心距8,0米,钢刚架为四肢组合的格构式结构。构件间的连接节点均为相贯节点,钢架柱(钢管连接于看台部分的钢筋混凝土柱,屋盖结构外形简洁、流畅,节点形式简单,刚度大,几何特性好。 单榀空间门式钢刚架单榀空间门式钢刚架(有连系杆单榀空间门式钢刚架(有连系杆
刚架柱支座 ●空间结构 ●网格结构 ?网架结构 一:2008奥运会国家体育馆 国家体育馆位于北京奥林匹克公园中心区,建筑面积80 476m2 ,固定座席118 万座,活动座2 000座,用于举办2008 年奥运会的体操、手球比赛,赛后用于举办体育比赛和文艺演出。虽然体育馆在功能上划分为比赛馆和热身馆两部分,但屋盖结构在两个区域连成整体,即采用正交正放的空间网架结构连续跨越比赛馆和热身馆两个区域,形成一个连续跨结构。空间网架结构在南北方向的网格尺寸为815m,东西方向的网格有两种尺寸,其中中间(轴a和○K之间的网格尺寸为1210m,其他轴的网格尺寸为815m。按照建筑造型要求,网架结构厚度在11518~31973m之间。不包括悬挑结构在内,比赛馆的平面尺寸为114m ×144m,跨度较大,为减小结构用钢量,增加结构刚度,充分发挥结构的空间受力性能,在空间网架结构的下部还布置了双向正交正放的钢索,钢索通过钢桅杆与其上部的网架结构相连,形成双向张弦空间网格结构。其中最长桅杆的长度为91237m,钢索形状根据桅杆高度通过圆弧拟合确定。在
结构选型大作业 ————09城规 一、砖混结构 ⑴工程名称：麻省理工学院学生宿舍贝克大楼 ⑵工程概况： 所在地：美国波士顿 设计师：阿尔瓦·阿尔托 时间：1947～1948 地点：麻省理工学院 楼层高度：七层 （1946年，阿尔托接受委托在临近查尔 斯河繁华的海岸线的地方设计一栋学生宿 舍楼。他希望使宿舍尽可能多的房间面向太 阳和河流，而不是面向聚集的车流，所以解 决这一问题的方案就是把宿舍楼设计成蜿蜒曲折的形式，形成一种倾斜着流动的风景。西面主要是一些次要的空间，例如公用房间、走廊以及位于大厅一层入口处以扇形方式向外发散的楼梯。为了避免走廊的光线昏暗，他将小卖部和自助餐厅的高度降低了一些。宿舍的表面用的是粗糙的红色石砖，而低矮的餐厅部分使用的是灰色大理石。西
面是一个常青藤缠绕的藤架和一座大型露天花园。 这座有着红色石砖墙、外形蜿蜒曲折的宿舍楼，跟其他建筑相比是那么与众不同，从而成为一座标志性建筑。这种北欧浪漫主义的建筑手法使得当时的国际先锋派大为震惊。同时这种理性主义原则下的反理性形式，体现了阿尔托对现代主义独裁专断的否定。希契柯克称它有“表现主义”倾向。因当时建筑材料仍受管制，只好用砖砌承重墙，高七层，平面作弯来弯去的蛇形，这样就可使宿舍每人都能看窗外的查里斯河风景，同时，曲线布置也可以冲散一般宿舍特有的单调冷漠气氛。） ⑶结构形式分析 ①结构形式：砖砌承重墙 ②受力特点：砖墙既是承重结构，又是围护结构。墙体、 基础等竖向承重构件采用砖砌体结构，楼 盖、屋盖等水平承重构件采用装配式或现浇 钢筋混凝土结构 ⑷施工方案：（平面图）
⑸建筑结构特点：建筑平面灵活，使用方便，结构构件 巧妙转化为精致的装饰。 二、框架结构 ⑴工程名称：萨伏伊别墅(the Villa Savoye) ⑵工程概况：萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西（Poissy），由现 经典别墅设计案例 代建筑大师勒柯布西耶于1928年设计，1930年建成，使用钢筋混凝土框架结构。这幢白房子表面看来平淡无奇，简单的柏拉图形体和平整的白色粉刷的外墙，简单到几乎没有任何多余装饰的
考查课结课作业（论文） 题目：建筑结构选型实例分析 课程名称：建筑结构选型 学院：土木与建筑工程学院 学生姓名： 学号：201104030002 专业班级：城市规划11-1 任课教师：尹涛
2013年6月 《建筑结构选型》课程报告评分表
目录 一、引言 (1) 二、多层建筑（砖混结构、框架结构）.................... (1) 三、高层建筑（剪力墙结构、框剪结构）........................ .. (5) 四、超高层建筑（筒中筒结构）................................ . (8) 五、工业厂房（轻型钢结构） (9) 六、大跨度公共建筑（桁架结构、拱结构、网架结构、膜结构等）.. (10)
七、桥梁结构（桁架结构、拱结构、悬索结构等）................. . (13) 八、总结 (17) 引言 对于建筑结构，它们并不是我们通常所说的建筑物，而是隐藏于建筑物外表之下的，构成建筑空间、承载建筑荷载，使建筑物得以安全使用的骨架。人们往往认为结构与外形是相同的概念，其实不然。建筑师根据结构功能要求的原则(安全性、适用性、经济性、耐久性)将外表看来很花哨的建筑物与内部规整合理的结构很好的结合在一起，就形成了各种各样的建筑结构型式。 在建筑工程建设中，建筑的安全性和耐久性主要取决于建筑物的结构能否满足要求。此外，对于大多数建筑物，工程造价中约有30%-40%应用于结构工程。而结构工程的施工工期也约占建筑物施工总工期的40%-50%。因此，搞好结构工程对于建筑建设的质量控制、投资控制和进度控制有十分重要的作用。以下简单的介绍几种常见的建筑结构型式，包括、多层建筑（砖混结构、框架结构）高层建筑（剪力墙结构、框剪结构）、超高层建筑（筒中筒结构）、工业厂房（轻型钢结构）、大跨度公共建筑（桁架结构、拱结构、网架结构、膜结构等）、桥梁结构。
河北农业大学 建筑结构选型课程论文 题目：建筑结构选型的综合考虑 学院： 专业班级：城市规划专业 1001班 学号： 学生姓名：钰 指导老师： - 目录 引言 1概述 1.1建筑结构选型的现实意义 1.2建筑结构类型 1.3大跨度结构分类 1.4高层建筑结构体系 2结构选型与建筑设计要求的关系 2.1 建筑设计与结构的关系 2.2因地制宜，逐序选择 2.3建筑结构与建筑空间功能的关系 2.4结构力学对选型的影响 3结构选型与经济技术问题的关系 3.1结构与造价的关系 3.2结构选择对建筑费用的综合影响 4结构选型与建筑美学 4.1结构选型与人的审美 4.2结构选型与建筑造型美 4.3结构的形式美全文总结参考文献 摘要： 建筑结构是建筑三大构成要素中建筑技术的组成内容，是保证房屋安全的重要手段。 建筑结构选型工作之所以复杂，不但是因为它涉及到安全、经济、环境、适用等众多领域，还存在许多确定性因素和未知因素需要预见性考虑。在城市空间环境日益紧张、人们审美能力不断提升、环境质量问题受到社会广泛关注的今天，合理的建筑结构选型，势必更加符合城市发展的需要、符合城市居民反对建筑风格单一化的要求，也能在一定程度上缓解建筑扩张给环境带来的压力 关键词：空间功能设计要求；力学分析；经济技术指标；建筑美学引言随着我国社会经济的飞速发展，建筑业也得到了快速发展。优秀的建筑设计应做到艺术、技术和经济性的三位一体,它是建筑师对这三方面知识充分掌握和创造性应用的产物。建筑师在完成建筑功能、建筑艺术性设计的同时,也应当兼顾建筑的安全性、适用性、耐久性和经济性,以便建筑设计时其他工种的同事能同自己良好的衔接。所以了解并选择合适的建筑结构是建筑设计的重要工作。建筑结构设计主要分为三个阶段：结构方案阶段、结构计算阶段与施工图设计阶段。其中结构方案阶段的内容是：根据建筑的重要性，工程地质勘查报告，建筑所在地的抗震设防烈度，建筑的高度和楼层的层数以及建筑场地的类别来确定建筑的结构形式。在确定了结构的形式之后，就需要根据不同结构形式的要求和特点来布置结构的受力构件和承重体系。选择满足建筑需求的建筑结构是建筑建设的基本要求。一种好的建筑形式更是使得建筑本身增色出众。1概述 1.1建筑结构选型的现实意义功能综合化、需求多元化是现代建筑发展的大趋势，因此，现代建筑尤其是现代高层建筑，其立体和平面形状更加多样化、内部空间的分布更加复杂化与个性化，另外建筑净空高度的增加对建筑的结构系统提出更高、更新的要求，合理选择建筑结构显得更加必要。建筑结构所要涉及的领域越来越宽广，需要综合考虑众多领域的信息和内容，假若考虑范围出现漏洞，导致建筑结构选型不合理，“蝴蝶效应”便会产生作用，则其后续问题更多更加麻烦。建筑施工尤其是高层建筑施工更是旷日持久的大工程，不仅投资大，而且工期通常非常长，一旦建筑结构选型不合理并付诸实践，则积重
建筑结构选型实例分析 第一章 悬挑结构：现代MOMA 1.工程概况： 当代MOMA位于东直门迎宾国道北侧，拥有首都北京的地标优势,项目规划建筑面积22万平方米，其中住宅为13.5万平方米，配套商业面积达8.5万平方米，包括多厅艺术影院，画廊，图书馆等文化展览设施，还包括了精品酒店，国际幼儿园，顶级餐饮，顶级俱乐部及健身房、游泳池、网球馆等生活设施与体育休闲设施。 当代MOMA由纽约的哥伦比亚大学教授StevenHoll设计，项目规划概念是BEIJINGLINKEDHYBRID，在建筑艺术方面实现了世界的唯一，更加充分的发掘城市空间的价值，将城市空间从平面、竖向的联系进一步发展为立体的城市空间。当代MOMA也是当代置业科技主题地产的延续与发展，在万国城Moma实现高舒适度、微能耗的基础上，将大规模使用可再生的绿色能源。从可持续的观点出发，当代MOMA适当的高密度(强度)开发利用土地与大规模使
用可再生的绿色能源是大城市发展的方向，是真正“节能省地型”的项目。 在当代MOMA的规划设计中，更多考虑了未来城市的生活模式，引入了复合功能的概念，实现开放功能的城市社区，在这里不单是居住功能，而且能够和谐的工作，娱乐、休闲消费、交通，作为一个汇集精品商业与国际文化的开放社区，充满生气与活力，将创造更和谐的国际化生活氛围，不仅为社区创造更舒适的环境，更多的交往机会，也将完善城市区域功能，为北京的城市形象，为北京奥运会增添光彩。项目计划2005年初开始建设，在2008年奥运会之前建成使用。 2.结构形式： 为减轻自重，梁柱采用H型钢，并且设置了受拉的钢斜撑，提高悬挑结构的刚度和承载力．为承受悬挑部分重力荷载产生的倾覆力矩，在悬挑部分增设钢斜撑，将倾覆力矩传递到塔楼上；在塔楼相应的部位增设钢管斜撑。使塔楼整体承受倾覆力矩。在塔楼内除设置核心筒外。还设置了十字型剪力墙，提高塔楼整体的刚度和抗倾覆能力。长悬挑是本工程主要设计难点之一，目前主体结构竖向构件采用了中震不屈服的性能目标，对于悬挑结构这样更加重要的部分，设计中采用了中震弹性设计的更高的性能目标，即悬挑部分的构件验算时，按中震弹性地震力(水平地震和竖向地震)与竖向荷载进行组合，考虑荷载分项系数，材料强度取设计值。经中震弹性设计验算，悬挑部位构件的应力比基本上都控制在0．9以下。 3.施工情况： 物业公司：第一物业服务有限公司 建筑面积：220000平方米 绿化率：34% 使用率：80% 容积率：2.64 建设规模：地上21层、地下两层
建筑结构选型 10章空间网架结构 1.什么是网架结构？ 网架结构是由很多杆件通过节点，按照一定规律组成网状空间杆系结构。 2.网架结构按外形可分为哪两类？ 平板网架和曲面网架；通常平面网架称为网架，曲面网架称为网壳。 3.平板网架结构的优点？ 整体性好，稳定性号，空间刚度大，能有效承接非对称荷载、集中荷载和动荷载，有较好的抗震性。与网壳相比，是一种无水平推力、拉力的空间结构、支座构造简单，一般简支即可，便于下部支承结构处理。 4.网架结构按构成方式分为哪两类？ 一类是由不同方向的平行弦桁架相互交叉组成的，故称为交叉桁架体系网架；另一类是由三角锥、四角锥或六角锥等的椎体单元组成的空间网架结构，故称角锥体系网架。 5.交叉桁架体系网架有哪些？角锥体系网架有哪些？各种网架体系适用范围？ 1)交叉桁架体系 ①两向正交正放网架；适用于正方形，近似正方形的建筑平面，跨度以30—60m的中等跨度为宜。 ②两向正交斜放网架；适用于建筑平面正方形或长方形的中大跨度的情况。 ③两向斜交斜放网架；一般用于建筑平面两方向柱距不等的情况。 ④三角交叉网架;特别适用于三角形、多边形和圆形的建筑平面。 2）角锥体系网架 ①三角锥体系网架：三角锥网架、抽空三角锥网架、蜂窝形三角锥网架；适用于中小跨度的周边支承的六边形、矩形和圆形平面的建筑。 ②四角锥体系网架 正放四角锥网架；适用于大柱网、点支承、设有悬挂吊车的工业厂房情况。 正放抽空四角锥网架；适用于中小跨度和矩形平面的建筑，当为点支承时，要注意在周 边布置封闭的边桁架，以保证网架稳定。 斜放四角锥网架； 星形四角锥网架；适用于中小跨度周边支承的网架。 棋盘形四角锥网架；适用于小跨度周边支承的情况。 单向折线形网架；适用于狭长矩形平面的建筑。 3）六角锥体系网架 6.网架结构的组成和各自的适用范围？ 网架结构的组成：二层网架、三层网架；当跨度大于50m时，可考虑采用三层网架；当跨度大于80m时，可优先采用三层网架。 7.网架的结构选型原则： 安全可靠、技术先进、经济合理、美观适用。 8.了解网架的高度和网格尺寸？ 网架高度：网架的高度与屋面荷载、跨度、平面形状、支承条件及设备管道等因素有关。屋面荷载较大、跨度较大时，网架高度应选得大一些。平面形状为圆形、正方形或接近正方形时，网架高度可取得小一些，狭长平面时，单向传力明显，网架高度应大一些。点支承网架比周边支承的网架高度要大一些。当网架中有穿行管道时，网架高度要满足要求。 网格尺寸：网格尺寸的大小，主要是上弦网格尺寸，网格尺寸主要与网架的跨度、屋面的材料、网架的型式、网架高度、荷载大小因素有关。

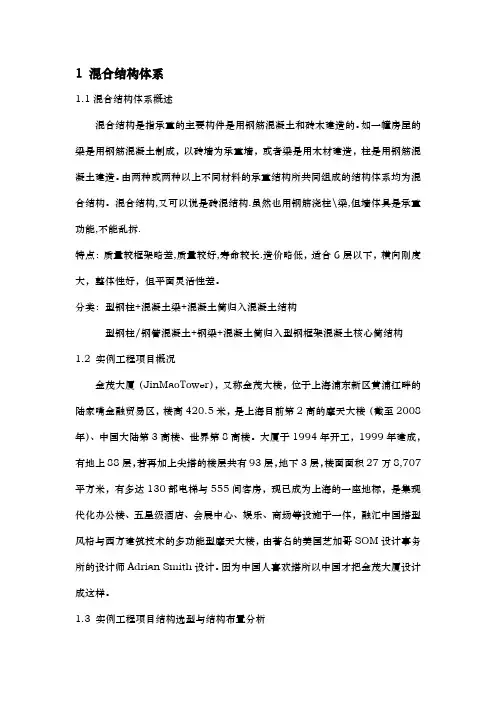

1 混合结构体系 混合结构体系概述 混合结构是指承重的主要构件是用钢筋混凝土和砖木建造的。如一幢房屋的梁是用钢筋混凝土制成，以砖墙为承重墙，或者梁是用木材建造，柱是用钢筋混凝土建造。由两种或两种以上不同材料的承重结构所共同组成的结构体系均为混合结构。混合结构,又可以说是砖混结构.虽然也用钢筋浇柱\梁,但墙体具是承重功能,不能乱拆. 特点：质量较框架略差,质量较好,寿命较长.造价略低，适合6层以下，横向刚度大，整体性好，但平面灵活性差。 分类：型钢柱+混凝土梁+混凝土筒归入混凝土结构 型钢柱/钢管混凝土+钢梁+混凝土筒归入型钢框架混凝土核心筒结构 实例工程项目概况 金茂大厦（JinMaoTower），又称金茂大楼，位于上海浦东新区黄浦江畔的陆家嘴金融贸易区，楼高米，是上海目前第2高的摩天大楼（截至2008年）、中国大陆第3高楼、世界第8高楼。大厦于1994年开工，1999年建成，有地上88层，若再加上尖塔的楼层共有93层，地下3层，楼面面积27万8,707平方米，有多达130部电梯与555间客房，现已成为上海的一座地标，是集现代化办公楼、五星级酒店、会展中心、娱乐、商场等设施于一体，融汇中国塔型风格与西方建筑技术的多功能型摩天大楼，由著名的美国芝加哥SOM设计事务所的设计师Adrian Smith设计。因为中国人喜欢塔所以中国才把金茂大厦设计成这样。 实例工程项目结构选型与结构布置分析 其结构体系为巨型型钢混凝土翼柱+ 内筒混合结构体系。这种混合结构体系的巨型型钢混凝土柱和钢筋混凝土内筒通过刚性大梁构成一个整体的抗侧力体系, 而且其抗侧力体系的力矩很大, 效率很高。这种体系还可提供较大的使用空间, 其外围洞口可以做得很大。 2框架结构体系 框架结构体系概述 框架结构是利用梁柱组成的纵、横向框架，同时承受竖向荷载及水平荷载的
1 混合结构体系 1.1混合结构体系概述 混合结构是指承重的主要构件是用钢筋混凝土和砖木建造的。如一幢房屋的梁是用钢筋混凝土制成，以砖墙为承重墙，或者梁是用木材建造，柱是用钢筋混凝土建造。由两种或两种以上不同材料的承重结构所共同组成的结构体系均为混合结构。混合结构,又可以说是砖混结构.虽然也用钢筋浇柱\梁,但墙体具是承重功能,不能乱拆. 特点：质量较框架略差,质量较好,寿命较长.造价略低，适合6层以下，横向刚度大，整体性好，但平面灵活性差。 分类：型钢柱+混凝土梁+混凝土筒归入混凝土结构 型钢柱/钢管混凝土+钢梁+混凝土筒归入型钢框架混凝土核心筒结构 1.2 实例工程项目概况 金茂大厦（JinMaoTower），又称金茂大楼，位于上海浦东新区黄浦江畔的陆家嘴金融贸易区，楼高420.5米，是上海目前第2高的摩天大楼（截至2008年）、中国大陆第3高楼、世界第8高楼。大厦于1994年开工，1999年建成，有地上88层，若再加上尖塔的楼层共有93层，地下3层，楼面面积27万8,707平方米，有多达130部电梯与555间客房，现已成为上海的一座地标，是集现代化办公楼、五星级酒店、会展中心、娱乐、商场等设施于一体，融汇中国塔型风格与西方建筑技术的多功能型摩天大楼，由著名的美国芝加哥SOM设计事务所的设计师Adrian Smith设计。因为中国人喜欢塔所以中国才把金茂大厦设计成这样。 1.3 实例工程项目结构选型与结构布置分析 其结构体系为巨型型钢混凝土翼柱+ 内筒混合结构体系。这种混合结构体系的巨型型钢混凝土柱和钢筋混凝土内筒通过刚性大梁构成一个整体的抗侧力体系, 而且其抗侧力体系的力矩很大, 效率很高。这种体系还可提供较大的使用空间, 其外围洞口可以做得很大。 2框架结构体系 2.1框架结构体系概述 框架结构是利用梁柱组成的纵、横向框架，同时承受竖向荷载及水平荷载的
建筑结构设计分析 摘要：适用、安全、经济、美观、便于施工是进行建筑结构设计的原则。结构设计一般在建筑设计之后，“受制”于建筑设计，但又“反制”建筑设计。结构设计不能破坏建筑设计，建筑设计不能超出结构设计的能力范围。结构设计决定建筑设计能否实现，在这个意义上，结构设计就显得尤为重要。 1、引言 建筑结构设计的基础是建筑设计，同时，建筑结构设计也是建筑项目施工及后期运行能够顺利进行下去的前提所在。在建筑功能多元化发展的趋势之下，建筑结构设计的重要意义凸显的越来越明显。在此过程当中，建筑设计工作人员希望通过结构设计的方式把建筑项目的主要特征展现出来。建筑设计与结构设计之间存在着制约与被制约的关系。也正是因为这两者之间存在这样的关系，才使得建筑结构在设计过程中经常出现各类的问题，导致无法确保建筑项目的经济与安全。为了能够更加有效的保证建筑结构设计的水平与质量，我们必须针对相关问题，采取针对性的应对措施来解决。 2、建筑结构设计的原则 一个优秀的建筑结构设计往往是实用、安全、经济、美观、方便施工这五个方面的最佳结合。完美的建筑结构设计是通过设计中的各个环节和各个因素，确保建筑功能的合理有序、结构的可靠安全和外观的美观良好。结构设计一般在建筑设计之后，“受制”于建筑设计，但又“反制”于建筑设计。结构设计不能破坏建筑设计，应满足、实
现各种建筑要求，建筑设计不能超出结构设计的能力范围，不能超出安全、经济、合理的结构设计原则。结构设计决定建筑设计能否实现，从这个意义上讲，结构设计显得更为重要，虽然一栋标志性建筑物建成后，人们只知道建筑师的名字，但一个适用、安全、经济、美观、便于施工的结构设计也是工程师们的骄傲和成就。 3、建筑结构设计中存在的问题 3.1地下室外墙设计不够科学 地下室外墙设计对于建筑结构设计来说是及其关键的。同时，地下室外墙设计也是最容易出现问题的环节。由于地下室外墙设计质量问题直接影响到地下室外墙对建筑项目的承载能力，所以在设计方面有着异常严格的要求。然而，工作人员并未充分关注到这一问题，施工过程当中对于地上负载、地下水位的高低、以及地下层数因素的考虑不够充分，不但降低了建筑项目的安全系数，同时也导致建筑质量大打折扣。 3.2过分关注结构设计中的低含钢率 建筑行业的持续快速发展使得越来越多的企业从事建筑材料这一行业。部分建筑商为了提升其自身经济利益，很多企业是通过采取降低成本的方法来提高收益。所以，这些企业在建筑结构设计对建筑材料进行选取的过程中，盲目的追求建筑材料的低含钢量特征，而在结构设计中大做文章。在建筑结构设计材料选择方面存在的问题最终造成其施工安全性明显降低，最终影响企业的利益和人民是生命和财产的安全。
《建筑结构选型》课程教学大纲 课程编号: 610005 课程名称：建筑结构选型 英文名称：Selection of structural design 课程类型: 必修课 总学时：32 讲课学时：32 学分：2 适用对象:建筑学本科 先修课程：无 执笔人：金杰审定人：孟昭博 一.课程性质、目的和任务 《建筑结构选型》课程是建筑学专业学生的一门专业必修课，其基本出发点是紧密结合建筑学专业实际的需要提供相应结构的基本概念知识。 基本目的和意义在于，使学生通过学习后，能掌握基本结构知识，在进行建筑构思和设计中，增强建筑中结构的合理性与可行性，做出比较经济合理、切实可行的建筑方案与设计，以求得建筑艺术与建筑技术的完美结合。同时，加深同学们对一般性房屋结构设计方法的了解，拓宽结构专业方面的知识，开阔学生的眼界和思路。 二.课程教学和教改基本要求 通过学习后，能掌握基本结构知识，在进行建筑构思和设计中，增强建筑中结构的合理性与可行性，做出比较经济合理、切实可行的建筑方案与设计，以求得建筑艺术与建筑技术的完美结合。同时，加深同学们对一般性房屋结构设计方法的了解，拓宽结构专业方面的知识，开阔学生的眼界和思路。 三.课程各章重点与难点、教学要求与教学内容 第一章梁和悬挑构件 教学要求： 了解梁和悬挑构件的形式，掌握梁和悬挑构件的受力及变形特点。 教学重点与难点：梁和悬挑构件的受力及变形特点 教学时数：理论教学2学时。 教学内容： 1.1 梁的形式； 1.按材料来分 (1)石梁， 古代埃及、西亚、希腊形成狭长式密柱林立的空间，如阿蒙神庙，帕提农神庙。 这是因为石村抗弯性能差(抗拉低，抗压高)所以石梁高度很大，极其笨重，跨度受限制， 可达8—9m (2)木梁，
建筑结构体系及选型 Structural Systems and choices for Architects and Engineers 课程编号：223 开课单位：建筑系建筑技术教研室 撰写人：樊振和 开课学期：2 总学时：40 学分：2 课程类别：选修 考核类型：考试 考核方式：平时成绩占40%；其中，考勤10%，课堂纪律10%，作业20%。考查测验成绩占60%。 预修课程：建筑力学，建筑结构 适用专业：建筑设计及其理论、建筑历史与理论、建筑技术科学 一、教学目标 通过本课程的学习，使学生熟悉建筑结构的主要类型及适用范围；熟悉各种建筑结构体系的受力和变形特点，以及选型和布置的一般原则；掌握常用建筑结构的选型和布置方法。为今后进一步的研究和工作打下必要的基础。 二、教学要求 通过课堂讲授、课堂讨论、模型试验、参观调研、撰写论文等多种教学形式，使学生熟悉和掌握建筑结构选型的原理和方法。 三、课程内容 建筑结构体系及选型课程主要介绍常见的各种建筑结构型式，主要包括各种钢筋混凝土平板结构、屋架、刚架、拱、网架、悬索、薄壁空间结构、充气结构等大、中、小跨度空间结构类型以及框架、剪力墙、框架—剪力墙、筒体结构、框架—筒体结构、悬挂结构等各种中、高层建筑结构类型，各种类型结构的受力和变形特点、适用范围、经济分析、选型和布置的一般原则和方法。同时，还将介绍建筑设计和结构设计的关系以及结构在建筑中的非结构功能。 71
四、教学时间安排 四、选用教材 虞季森，《中大跨建筑结构体系及选型》，中国建筑工业出版社，1990.12 五、参考书目 1.清华大学土建设计研究院，《建筑结构型式概论》，清华大学出版社，198 2. 2.[意] P·L·奈尔维，《建筑的艺术与技术》，中国建筑工业出版社，1981.1 3.[美] 林同炎 S·D·斯多台斯伯利《结构概念和体系》（第二版），中国建筑工业出版社，1999.2 72
建筑结构选型 ----桁架结构
摘要：随着社会的发展，桁架结构被广泛用于大 跨度、大尺度的项目建设中，新材料的出现更是 推动了桁架结构的进步。本文就如何科学认识桁 架结构及其发展历史、如何正确选型桁架结构、 如何借鉴成功桁架结构的应用展开介绍和论述。 关键字：桁架结构大跨度 Abstract: With the development of society, are widely used truss span, large-scale projects, the emergence of new materials is to promote the progress of the truss structure. This scientific understanding on how to truss structure and its history, how to correct selection of truss structure, how to learn to start a successful application of truss structure introduced and discussed . Keywords: truss span 正文： 一、桁架结构的简介 桁架是由直线形杆件组成三角形区格集 合形成的一种平面结构单元,一般由上弦杆、 腹杆（竖杆和斜腹杆）组成。桁架结构是由直 杆在端部相互连接而成的以抗弯为主的格构 式结构。 在房屋建筑中，桁架常用作为为屋盖承重结构，称为屋架。目前在工业厂房结构中常见的屋架就是典型的桁架。桁架结构受力合理，计算简单，施工方便，适应性强，对支座没有横向推力，因此在工程中得到广泛的应用。如今，桁架结构已经有多种多样的形式，不局限于屋架，在一些大跨度结构、高层建筑、桥梁中都有非常广泛的应用。 屋架的主要缺点是结构高度大，侧向刚度小。结构高度大，增加了屋面及围护墙的用料，同时也增加了采暖，通风，采光等设备的负荷， 并给音响控制带来困难。侧向刚度小，对于钢屋 架特别明显，受压的上弦平面外稳定性差，也难 以抵抗房屋纵向的侧向力，需要设置支撑。一般 房屋纵向的侧向力并不大，但支撑很多，都按构 造（长细比）要求确定截面，故耗钢量不少但未
建筑结构选型 课程论文 摘要：简要的说明了现代建筑广泛应用的七种结构形式：框架结构体系、剪力墙结构、框架-剪力墙结构、框架-筒体结构、筒体结构框筒结构以及框支结构的主要构成方式，主要的力学作用，优缺点以及在建筑中的应用。而后说明了建筑结构与建筑设计，城市设计的关系。 关键词：建筑结构、力学分析、空间分析 引言： 经过了一个学期对建筑结构选型的学习，我们初步的了解了隐藏于建筑物外表之下，构成建筑空间、承载建筑荷载，使建筑物得以安全使用的骨架。对于建筑系学生而言，基础的建筑结构知识是做好建筑设计的前提。 正文： 1、建筑结构分析
建筑结构的分类主要有：钢筋混凝土框架结构、剪力墙结构、框架-剪力墙结构、框架-筒体结构和筒体结构。 1.1、框架结构：由框架梁、柱、楼板等主要构件组成。它的特点是柱网布置灵活，可以获得较大的使用空间。延性很好。横向侧移刚度较小。所以适用于需要大空间的、层数不太多、房屋的高度不太高的建筑物，例如商场、车站、展览馆、停车库、宾馆的门厅、餐厅等。一般适用于建造不超过15层的房屋。 框架应该纵横双向布置，从而形成双向抗侧力的体系。高层建筑不宜采用框架结构。框架结构在水平力作用下侧向变形的特征为剪切型。 框架结构的优点： (1)空间分隔灵活，自重轻，有利于抗震，节省材料; (2)具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构; (3)框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期; (4)采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。 框架结构的缺点： (1)框架节点应力集中显著; (2)框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破性; (3)钢材和水泥用量较大，构件的总数量多，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大; 1.2、剪力墙结构： 剪力墙又称抗风墙或搞震墙，其主要作用是在房屋建筑中承受风荷载或地震作用引起的水平荷载，防止结构剪切破坏，分为平面剪力墙和立体剪力墙，一般用钢筋混凝土和现浇钢筋混凝土筑成。 剪力墙结构由于承受竖向力、水平力的能力均较大，横向刚度大，因此可以建造比框架结构更高、更多层数的建筑。但是只能以小房间为主的房屋，如住宅、宾馆、单身宿舍。而宾馆中需要大空间的门厅.餐厅、商场等往往设置在另外的建筑单元中。一般适用于30m高度范围内，10～20层的建筑。 剪力墙的优点： (1)整体性好; (2)侧向刚度大，水平力作用下侧移小; (3)由于没有梁、柱等外露与凸出，便于房间内部布置。 剪力墙的缺点： (1)不能提供大空间房屋; (2)结构延性较差。
结构选型建筑体系实例分析 建筑1002班 何流 14号 一．体育馆建筑------（钢架；桁架结构体系）二．高层建筑 ------（剪力墙；筒中筒结构体系）三．博物馆建筑------（悬索；网壳结构体系）
一．体育馆建筑 钢架结构体系概述 钢结构是把各种型钢或钢板通过焊接或螺栓连接等方法组成基本构件根据使用要求按照一定的规律制造而成的工程结构。钢结构在工程建设中应用较广如高层建筑、大跨度空间结构、轻钢结构、工业厂房道路工程中的钢桥水工建筑中的钢闸门、加油站的钢顶棚等。具有材料的强度高，塑性和韧性好；材质均匀，和力学计算的假定比较符合；制作简便，施工周期短；质量轻；钢材耐腐蚀性差；钢材耐热，但不耐火；等优点 桁架结构体系概述 桁架结构中的桁架指的是桁架梁，是格构化的一种梁式结构。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。当涉及大跨度或重荷载时，用于建筑的屋盖结构的桁架通常称作屋架，桁架要比梁更经济。桁架，是由一些细长直杆按适当方式分别在两端连接而成的几何形状不变的结构。桁架按其材料可分为木桁架、钢筋混凝土桁架、钢桁架。 本人针对以上两种常常同时出现的结构体系，进行了实地调研。 实例工程项目一 南京奥体中心体育场屋盖钢结构 工程概况 南京奥林匹克体育中心位于南京市城西秦淮河与长江之间的河西新城区中心区域,它东临江东南路,南毗青石埂路、西连上新河路、北接纬八路,占地面积89.6公顷,总建筑面积约40万m2。 体育场的俯视平面为直径285.60 m的圆。整个体育场建筑造型风格独特,具有自由动态感。主体结构为部分预应力钢筋混凝土框架-剪力墙结构体系(2～7层) 结构形式 体育场的屋盖结构体系是由跨度达376 m、倾斜45°的变断面三角桁架拱与平行设置的
目录 第一章写在前面 (01) 第二章从课程内容到触发感想 (01) 第三章从经典案例到结构选型 (14) 3.1工程概况 (14) 3.2建筑特色 (15) 3.3结构体系选择 (16) 3.4结构选择感悟 (16) 第四章从图书馆到结构选型 (17) 第五章从文化活动中心到结构选型 (19) 第六章文末感言 (21)
第一章写在前面 写在前面 结构是建筑骨骼，是建筑得以建成最重要的组成部分。 学习结构知识是对建筑实际性和艺术性的再思考。 无数次为各种空间形态打动，无数次感叹结构美，当走进结构，才发现那不是遥不可及的事，而是一个建筑师所需要具备的基本素养。 学习结构，徜徉于其中，总能感受一股踏实的力量，支撑着整个人的前进。 2016.1.10 第二章从课程内容到触发感想 绪论部分主要从宏观层面阐述了建筑结构之于建筑的重要性和必要性以及建筑结构材料性能、施工技术水平、结构计算手段和经济因素对于结构选型的影响。建筑三大基本原则中的坚固原则讲的就是结构的永久性对于建筑的重要意义。结构是建筑的骨架，是它赖以生存的物质基础，作为设计师应该对结构保持足够的敏感性，并能通过符合逻辑的建筑结构塑造出心驰神往的富有艺术感的新颖造型。 通过对本章节的学习，可以对结构选型有一个初步的认识和定位，走在成为一名建筑设计师的路途上，明白一个建筑师的职责是必要的，
绪论部分的内容描述可以纠正一部分被歪曲的客观事实，让更多同学重新认识建筑结构的地位，初步理解从建筑设想到物质现实的距离，可以敦促我们在做设计的过程中充分考虑结构设计，而不仅仅停留在已知的水平、竖向受力体系这一点上，也给即将走向实际工程的我们打了一剂强心剂。 砌体结构这一章主要学习了砌体结构的优缺点、其沿革和应用、其常用材料和结构形式、其承重体系的合理选择、其结构布置与静力计算方案、其构造要求、其针对墙体裂缝的措施、其抗震要求、其未来的发展趋向等有关内容。砌体结构因为具有价格低廉、取材方便、施工技术简单、具有良好的耐火性、保温隔热性能好等优点在我国被大量的使用。 历史上有很多著名建筑采用砌体结构，例如中国的赵州桥，它是当今世界现存最早保存最完整的圆弧形石拱桥；国外也有许多著名砌体结构建筑，例如罗马斗兽场，它用拱券做支撑，周围的古希腊柱式只起到装饰作用。走到近现代，砌体结构仍旧是世界上应用最广泛的
第一章梁 1.梁按支座约束分为：静定梁和超静定梁，根据梁跨数的不同，有单跨静定梁或单跨超静定梁、多跨静定梁或多跨连续梁。 2.简述简支梁和多跨连续梁的受力特点和变形特点？答：简支梁的缺点是内力和挠度较大，常用于中小跨度的建筑物。简支梁是静定结构，当两端支座有不均匀沉降时，不会引起附加内力。因此，当建筑物的地基较差时采用简支梁结构较为有利。简支梁也常被用来作为沉降缝之间的连接构件。 多跨连续梁为超静定结构，其优点是内力小，刚度大，抗震性能好，安全储备高，其缺点是对支座变形敏感，当支座产生不均匀沉降时，会引起附加内力。（图见5 页） 3.悬挑结构的特点：悬挑结构无端部支撑构件、视野开阔、空间布置灵活。悬挑结构首要关注的安全性是：倾覆、承载力、变形等。 第二章桁架结构 1.桁架结构的组成：上弦杆、下弦杆、斜腹杆、竖腹杆 2.桁架结构受力计算采用的基本假设： （1）组成桁架的所有各杆都是直杆，所有各杆的中心线（轴线）都在同一平面内，这一平面称为桁架的中心平面。 （2）桁架的杆件与杆件相连接的节点均为铰接节点。（铰接只限制水平位移和竖向位移，没有限制转动。） （3）所有外力（包括荷载及支座反力）都作用在桁架的中心平面内，并集中作用于节点上（节点只受集中力作用） 3.桁架斜腹杆的布置方向对腹杆受力的符号（拉或压）有何关系？答：斜腹杆的布置方向对腹杆受力的符号（拉或压）有直接的关系。对于矩形桁架，斜腹杆外倾受拉，内倾受压，竖腹杆受力方向与斜腹杆相反，对于三角形桁架，斜腹杆外倾受压，内倾受拉，而竖腹杆则总是受拉。（图见11 页） 4.按屋架外形的不同，屋架结构形式有几种？答：三角形屋架，梯形屋架，抛物线屋架，折线型屋架，平行弦屋架等。屋架结构的选型应从哪几个方面考虑？ 答：（1）屋架结构的受力；（2）屋面防水构造；（3）材料的耐久性及使用环境；（4）屋架结构的跨度。 屋架结构的布置有哪些具体要求？ 答：（1）屋架的跨度：一般以3m 为模数； （2）屋架的间距：宜等间距平行排列，与房屋纵向柱列的间距一致，屋架直接搁置在柱顶； （3）屋架的支座：当跨度较小时，一般把屋架直接搁置在墙、垛、柱或圈梁上。当跨度较大时，则应采取专门的构造措施，以满足屋架端部发生转动的要求。 5.屋架结构的支撑有哪几种？答：屋架支撑包括设置在屋架之间的垂直支撑，水平系杆以及设置在上、下弦平面内的横向支撑和通常设置在下弦平面内的纵向水平支撑。 第三章单层刚架结构 1.刚架结构：是指梁、柱之间为刚性连接的结构。 2.排架结构：是梁和柱之间为铰接的单层刚架。 3.在单层单跨刚架结构中约束条件对结构内力有何影响？答：约束越多，内力越分散，内力值越小，变形越小，即刚度越大。 （单层单跨刚架结构按构件的布置和支座约束条件可分为无铰刚架，两铰刚架，三铰刚架。 4.从截面形式看，钢刚架结构有哪两种类型？答：实腹式（型钢）和格构式（桁架）。 5.钢筋混凝土刚架在构件转角处为避免受力过大，可采取什么措施？答：在构件转角处，由于弯矩过大，且应力集中，可采取加腋的形式，也可适当地用圆弧过渡。为了减少材料用量，减轻结构自重，也可采用空腹刚架。空腹刚架有两种形式，一种是把杆件做成空心截面，另一种是在杆件上留洞。 6.刚架结构的支撑系统起什么作用？应怎样布置？答：为保证结构的整体稳定性，应在纵向柱间布置连系梁及柱间支撑，同时在横梁的顶面设置上弦横向水平支撑。柱间支撑和横梁上弦横向水平支撑宜设置在同一开间内。
绪论 一：结构对于建筑的意义 Ａ：结构如同建筑的骨骼，支撑着建筑物；要克服重力，形成支撑体系 Ｂ：通过满足技术要求来满足建筑的使用功能；如：无柱空间的设计，中厅空间的设计Ｃ：形成特定的建筑造型；如现在的一些大跨度建筑，其独特的外观造型是进行了正确的结构选型的结果。 Ｄ：结构科学的进步推动着建筑的发展。一部建筑史也是一部建筑结构发展史 二：几个基本结构原理 （一）意义 介绍一些反映在力学原理中的普遍规律。 1.可以提高对结构设计分析、判断的直观能力。 2.可以引导和我们合理选择满足功能及力学性能的结构形式。 （二）通过对建筑实践的长期考察、分析，有以下传力的普遍规律。 1.在荷载作用下，结构的安全可靠性是由结构的（１）强度（２）刚度（３）稳定性这 三个方面决定的。 即：（１）足够的抵抗破坏的能力；砖柱与混凝土柱受压比较（取决于材料承载力） （２）抵抗变形的能力；大截面梁与小截面梁受弯性能比较（取决于截面大小） （３）维持原有平衡状态的能力。长柱与短柱受压比较（取决于其结构构件稳定系数）现代趋势：轻质高强材料满足①对其材料结构断面易导致②、③破坏，也就是结构受拉力学性能增强，受弯受压性能减弱(同时) 选用以受拉传力方式为主的结构系统是一大关注点 2.在荷载作用下，直接、矩捷的传力路线使结构的工作效能充分利用，减少耗材。 选用最短的传力路线组结构构件是一个好的结构设计必须遵循的原则，尽可能减少弯曲应力。 分析梁、柱、拱的受力 3.在荷载作用下，结构的连续性可以改进结构的工作性能。 结构的连续性是指其整体性，受力范围扩大，同时还表现在结构构件交接处方向渐变的体形特征上，结构构件的交接以微曲线过渡较理想。 力流顺畅同时造型优美 例：壳体结构，拱结构。 三、课程性质、目的和意义 第一章：建筑结构基本构件 1.支撑构件：梁、柱、承重砌体、楼盖、楼梯。 2.覆盖构件：屋盖，填充砌体 第一节：梁 一、梁的受力特点 梁主要承受垂直于梁轴线方向的荷载的作用，这在各种受力体中是最不保理的一种：不 能完全发挥材料(强度)—力学性能。
