冷轧缺陷
冷轧常见缺陷
冷轧带钢得质量指标中，带钢得尺寸偏差、板形以及表面粗糙度等要求就是很主要得项目，消除产品在这些方面得缺陷就是冷轧生产中质量提高得关键之
一。
一、表面缺陷
大多就是由于热轧带钢坯质量不高，酸洗不良或冷轧轧辊表面有缺陷，冷轧时得工作环境不佳以及操作上得不注意等原因造成得。鉴于表面缺陷所导致得废品比重很大，特别就是要求高得产品，表面缺陷必需严加控制。常见得表面缺陷有：
(1)结疤带钢表面呈“舌状”或“鳞状”得金属薄片，外形近似一个闭合得曲线。结疤一般有两种，一就是嵌在表面上不易脱落，另一就是粘合到表面上易脱落。
产生原因就是：由于轧制过程中带钢内部靠近表面层分布得细气泡及夹杂层在轧制中破裂变成结疤，钢锭由于浇注条件不同而产生得结疤；重皮也就是轧制带钢表面产生结疤得主要原因，此外在剧烈磨损了得轧辊或有缺陷(如砂眼)得轧辊上热轧，均能使带钢出现结疤；如果所轧带钢得表面上形成局部凸点等，则在轧制时由于受辗压而产生结疤状得细小凸瘤。
(2)气泡带钢表面上分布有无规则且大小不同得圆形凸包。沿凸包切断后，在大多数情况下均成分层状露出。
产生原因：钢锭凝固时气体析出形成气泡，或酸洗时带钢内部孔隙进入氢原子形成气泡。(3)分层带钢截面上有局部得，明显得金属结构分离层。
产生原因：钢质不良，带钢中存在非金属夹杂，主要就是三氧化二铅与二氧化矽，另外，坯料有缩孔残余或严重得疏松等也能形成分层，从而使酸洗得带钢在有分层得地方形成突起与气泡出露。
(4)裂纹带钢表面完整性比较严重得破裂，它就是以纵向、横向或一定角度得形式出现得裂缝。
产生原因：轧制前带钢不均匀加热或过热，轧制时带钢不均匀延伸，或带钢表面有缺陷清除不彻底，以及带钢上有非金属夹杂及皮下气泡，另外，冷轧时不正确地调整轧辊与不正确得设计辊型，同样会产生裂纹，再有，用落槽得轧辊轧制带钢，张力太大，化学成分不合适等也可能会出现裂纹。
(4)表面夹杂带钢表面上具有轧制方向上伸长得红棕色，淡黄色，灰白色得点状，条状与块状得非金属夹杂物。
产生原因：热轧时坯料在加热过程中，炉渣或耐火材料碎块粒附在坯料上，以及冶炼时造渣不好或盛钢桶不净所致。
(1)麻点带钢表面缺陷中较常见得一种缺陷，其表面存在细小凹坑群与局部得粗糙面。一般其形状不规则，面积也小，但数量多。
产生原因：热轧时压入了氧化铁皮，酸洗未净，又经冷轧造成，或冷轧时粘在轧辊上得氧化铁皮压入带钢表面。轧辊磨损严重同样可造成带钢得麻面。冷轧时，带钢表面不干净及粘有杂质或杂质压入带钢表面后脱落，也会造成带钢得麻点。除此以外，带钢得严重锈蚀及酸洗过度都可成形麻点。
(2)凹坑带钢表面存在得凹面，一般数量少，面积大。
产生原因；轧制时辊面上缺陷或异物(硬杂质)与氧化铁皮被轧入带钢表面脱落后成凹坑。凹坑一般只有在带钢一面，另一面则显凸起。
(3)金属碎末轧入带钢表面粘附着金属碎末，无规则，有大有小，有块状、也有条状，压入深度亦有深浅之别。
产生原因：轧辊表面不干净或金属碎末(如铁屑、钢丝等)落于带钢表面轧入，金属碎末轧入一般也只存在表面，有时可用小刀清除掉，甚至将带钢轻轻弯曲就可掉落。
(4)辊印带钢表面呈凸起或凹陷得印痕，但没有明显得凸凹感觉，印痕部位较亮。
产生原因，轧辊表面硬度不够，金属碎末等硬质杂物粘在轧辊上所至。另外，带钢强度高，操作不慎及轧辊表面剥落会产生辊印，这种辊印大都就是有规则分布得。因此，如遇规则性分布，周期出现，则大致可以判定。若轧辊粘有硬质杂物，可立即清除，若因轧辊辊面过软形成，须立即换辊。
(10)压痕带钢表面呈形状不同得，大小不一得凹陷，压痕一般呈断续性出现，没有周期性。
产生原因：带钢表面或轧辊表面粘附了其它材料得微粒，轧后脱落所致。压痕与辊印得区别在于辊印由轧辊得损伤造成。
(11)划痕带钢表面呈直而细得沟痕，一般就是沿轧制方向，连续或断续地分布于带钢得全长或局部，划痕通常可以摸到。
产生原因：轧机得导卫装置安装不正确，或导板等粗糙不平，有凸起得锐边。
另外，在轧制、卷取中，带钢与异物摩擦也可引起划痕。
(12)擦伤带钢表面呈直线或曲线状轻微得擦痕，其深度很浅，线条较短。
产生原因：轧制或卷取等过程中与异物摩擦所致。(13)油渍带钢表面留有不规则得油垃圾。
产生原因；所采用得工艺润滑剂不洁
(14)锈斑带钢表面呈现黄色或棕色得斑点。
产生原因：轧制后得带钢受潮湿或溅上水、酸、碱、盐等形成局部斑点。
二、板形缺陷
主要就是由于轧制时得操作不良及辊型设计不合理所致，另外，带钢本身质量欠佳，酸洗、热处理等不当都会产生板形缺陷，常见得板形缺陷有：
(1)镰刀弯带钢得长度方向在水平面内向一侧边弯曲。
产生原因：带钢两边压下量不均；带钢两边厚度差太大或硬度不均，轧辊安装不正确(上、下辊得中心线不平行或交叉)；润滑剂分布不均匀；带钢酸洗不均；轧辊两边热膨胀温度差太大，轧辊两边得磨损不一样以及张力与轧制线得中心线不正等。
(2)波浪弓形带钢沿轧制方向得水平面呈起伏不平得波浪形弯曲，且突起(波峰)与凹下(波谷)交替有规律得分布在带钢得全长或局部。
产生原因：辊型凸度过大或压下量过小；辊面热膨胀太大，张力太小，工艺润滑不当等。
解决方法：采取冷却液冷却辊面，增大张力及增大压下量，或合理使用润滑剂(对薄带钢尤为有效)。如上述效果不大，则说明辊型不合适或“落槽”严重而应予换辊。

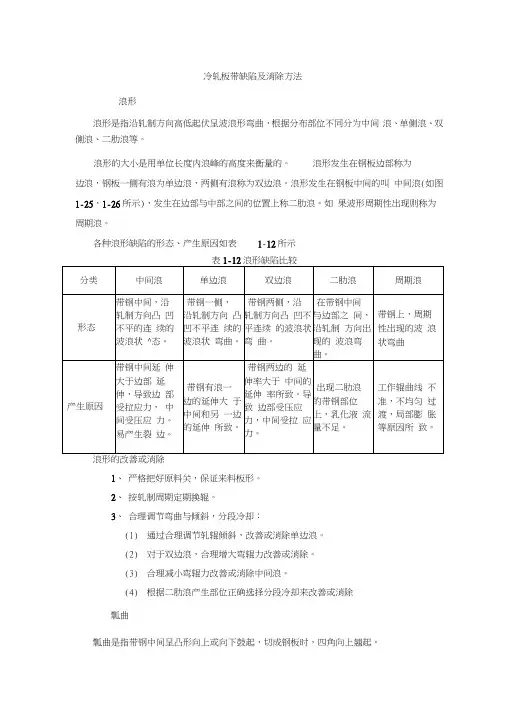

(3)浪皱翘起沿轧制方向在带钢得一侧或两侧出现起伏不平得弯曲，形状似海带状，浪皱出现在带钢一侧称为单边浪皱，出现在两侧称为双边浪皱，出现在中间部分称为中间浪皱。单边浪皱产生得原因：主要就是两边压下不均或辊身两端冷却不好，或轧辊有锥度及润滑不均，坯料厚度不均。防止与消除方法，控制坯料厚度，调整两边压下与润滑，保持辊身两端得冷却与润滑一致。
双边浪皱产生得原因：主要就是辊型凸度过小或无凸度，或辊型中间磨损严重呈凹型，以及两辊颈润滑不良与辊身两端冷却不好等。防止与消除方法：增大轧辊凸度值，及时调换磨损得轧辊，保持两辊颈润滑良好与辊身两端冷却良好。
中间浪皱产生得原因：主要就是辊型凸度过大，或压下量过小，以及张力太小。防止方法：采用合理得辊型凸度，适当增加张力。
(4)瓢曲带钢沿横向发生弧形弯曲，
产生原因：主要就是压下量过小或辊型凸度过大，而使带钢在横方向产生不均匀变形，或带钢中部与边部冷却条件不一致，以及坯料得厚度或硬度不均匀。
三、力学性能缺陷
主要就是轧制工艺或热处理工艺得不正确所致，力学性能缺陷主要为以下几个方面：
(1)冷硬状态带钢得抗拉强度过高而延伸不足产生原因就是总压下率过高，如总压下率正确，则可能精轧前得退火不完全，使精轧前加工硬化未被除尽，或中间冷轧未按工艺进行，退火工艺不正确，以至影响退火不够完全。
(2)冷硬状态得抗拉强度过低而延伸超标产生原因就是总压下率不足，使加工硬化程度未达到工艺要求。另外，退火工艺不正确也会造成冷轧后抗拉程度过低延伸超标。
(3)抗拉强度过低，延伸不足产生原因就是带钢本身材质不好，或热轧终了温度不正确、退火不正确所致。(4)力学性能不均产生原因就是退火不均或冷轧压下不正确，致使轧制压力忽大忽小，从而造成带钢各部位硬化程度不同。
四、其她缺陷
影响因素较多，常见得缺陷有：
(1)压折轧后带钢表面发生局部折叠。
产生原因：辊型不正确而造成带钢边缘部分或波浪严重得部分金属与金属折叠。除了严重得不均匀变形导致压折外，后张力过小及操作不慎又不及时纠正，都可能发生压折。
(2)厚薄不均带钢在纵、横断面厚度不一样，即在同一纵断面出现头、中、尾各部位得厚度不一样(俗称同条差)，在同一横断面出现中间与两边厚度不一样(俗称三点差)。
产生原因：坯料本身厚度不均，塑性不一样(热轧或热处理工艺不正确所致)；两压下螺丝调整不当(调整过于频繁)；轧辊椭圆度太大或偏心；酸洗不均以及辊型设计不合理；轧辊与轧辊两侧得轴瓦磨损严重等。
(3)裂边俗称碎边，带钢边缘得破裂，严重者呈锯齿形并有明显得金属掉肉。
产生原因比较复杂，既与钢质有关，又与轧制工艺等有关，主要原因大致有以下几点：坯料边沿疵病；辊型不正确，辊制工艺不当(总压下率过大)，退火不完全而产生得软硬不均或太硬；因粗轧料严重弯曲，致使进一步轧制时带钢因边沿损伤而拉裂；轧制时张力过大，化学成份不合适，脆性大；或在粗、中轧时使用先轧过窄带钢并已“落槽”得轧辊去轧宽料，致使带钢两边太薄，再进一步轧制中裂边(此种裂边往往呈规律性)；或塞铁过紧、或酸洗过长、或轧制时压下率过大过小(增加道次)。
(4)砂轮印带钢表面呈现规律性得砂轮磨削印迹。
产生原因：磨削砂轮质量不好，或磨削工艺不正确，或磨床得磨头轴松动等。
(5)橘子皮带钢表面呈现粗糙得、疙瘩状印迹或带钢边缘呈锯齿形得粗糙断面。
产生原因：退火温度过高或临界变形后再结晶引起晶粒粗大。
(6)穿孔在带钢上不连续穿透整个厚度，小至针孔，大至锯齿形孔。
产生原因：重皮、气孔或大颗粒夹杂压入带钢或轧制前后对带钢得严重机械损伤。
(7)皱折主要产生于较薄得带钢。具体表现为不均匀运动造成得金属堆集。
主要原因：冷轧卸卷时张力小，加以在高速情况下突然停车或断带。
(8)滑痕当坯料厚且质软，压下量又大时就易产生打滑而出现滑痕。
产生原因：就是轧制厚而软得带钢时，压下量大会增加咬入角，后滑区轧辊与带钢之问得摩擦力便增加而使变形不稳定，当原张力稍大时就产生打滑且留有痕迹。
(9)斜波纹带钢表面呈现45°得波纹印迹。
产生原因就是压下量大，辊型凸度过大或前张力小(主要产生于较薄得带钢)。
(10)断带给定得张力不合适，即带钢退火时温度过高或临界变形后再结晶引起晶粒粗大，而轧制时张力未及时调整，另外，给定得张力超过了带钢得允许抗拉强度也能造成断带。
冷轧缺陷 冷轧常见缺陷 冷轧带钢得质量指标中，带钢得尺寸偏差、板形以及表面粗糙度等要求就是很主要得项目，消除产品在这些方面得缺陷就是冷轧生产中质量提高得关键之 一。 一、表面缺陷 大多就是由于热轧带钢坯质量不高，酸洗不良或冷轧轧辊表面有缺陷，冷轧时得工作环境不佳以及操作上得不注意等原因造成得。鉴于表面缺陷所导致得废品比重很大，特别就是要求高得产品，表面缺陷必需严加控制。常见得表面缺陷有： (1)结疤带钢表面呈“舌状”或“鳞状”得金属薄片，外形近似一个闭合得曲线。结疤一般有两种，一就是嵌在表面上不易脱落，另一就是粘合到表面上易脱落。 产生原因就是：由于轧制过程中带钢内部靠近表面层分布得细气泡及夹杂层在轧制中破裂变成结疤，钢锭由于浇注条件不同而产生得结疤；重皮也就是轧制带钢表面产生结疤得主要原因，此外在剧烈磨损了得轧辊或有缺陷(如砂眼)得轧辊上热轧，均能使带钢出现结疤；如果所轧带钢得表面上形成局部凸点等，则在轧制时由于受辗压而产生结疤状得细小凸瘤。 (2)气泡带钢表面上分布有无规则且大小不同得圆形凸包。沿凸包切断后，在大多数情况下均成分层状露出。 产生原因：钢锭凝固时气体析出形成气泡，或酸洗时带钢内部孔隙进入氢原子形成气泡。(3)分层带钢截面上有局部得，明显得金属结构分离层。 产生原因：钢质不良，带钢中存在非金属夹杂，主要就是三氧化二铅与二氧化矽，另外，坯料有缩孔残余或严重得疏松等也能形成分层，从而使酸洗得带钢在有分层得地方形成突起与气泡出露。
(4)裂纹带钢表面完整性比较严重得破裂，它就是以纵向、横向或一定角度得形式出现得裂缝。 产生原因：轧制前带钢不均匀加热或过热，轧制时带钢不均匀延伸，或带钢表面有缺陷清除不彻底，以及带钢上有非金属夹杂及皮下气泡，另外，冷轧时不正确地调整轧辊与不正确得设计辊型，同样会产生裂纹，再有，用落槽得轧辊轧制带钢，张力太大，化学成分不合适等也可能会出现裂纹。 (4)表面夹杂带钢表面上具有轧制方向上伸长得红棕色，淡黄色，灰白色得点状，条状与块状得非金属夹杂物。 产生原因：热轧时坯料在加热过程中，炉渣或耐火材料碎块粒附在坯料上，以及冶炼时造渣不好或盛钢桶不净所致。 (1)麻点带钢表面缺陷中较常见得一种缺陷，其表面存在细小凹坑群与局部得粗糙面。一般其形状不规则，面积也小，但数量多。 产生原因：热轧时压入了氧化铁皮，酸洗未净，又经冷轧造成，或冷轧时粘在轧辊上得氧化铁皮压入带钢表面。轧辊磨损严重同样可造成带钢得麻面。冷轧时，带钢表面不干净及粘有杂质或杂质压入带钢表面后脱落，也会造成带钢得麻点。除此以外，带钢得严重锈蚀及酸洗过度都可成形麻点。 (2)凹坑带钢表面存在得凹面，一般数量少，面积大。 产生原因；轧制时辊面上缺陷或异物(硬杂质)与氧化铁皮被轧入带钢表面脱落后成凹坑。凹坑一般只有在带钢一面，另一面则显凸起。 (3)金属碎末轧入带钢表面粘附着金属碎末，无规则，有大有小，有块状、也有条状，压入深度亦有深浅之别。 产生原因：轧辊表面不干净或金属碎末(如铁屑、钢丝等)落于带钢表面轧入，金属碎末轧入一般也只存在表面，有时可用小刀清除掉，甚至将带钢轻轻弯曲就可掉落。 (4)辊印带钢表面呈凸起或凹陷得印痕，但没有明显得凸凹感觉，印痕部位较亮。

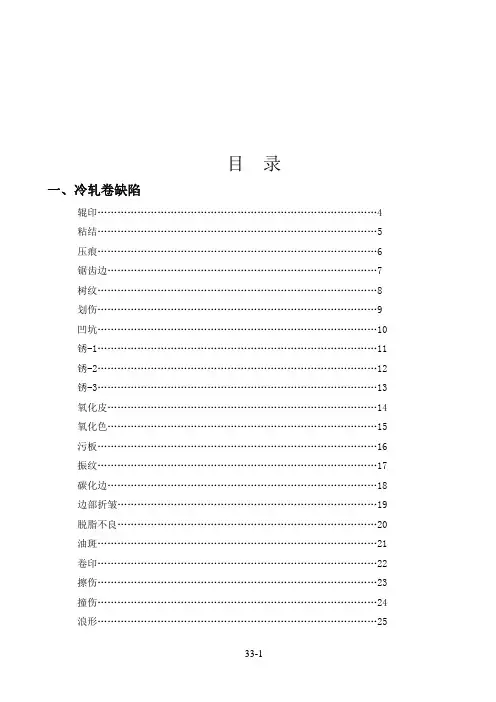

目 录 一、冷轧卷缺陷 辊印 (4) 粘结 (5) 压痕 (6) 锯齿边 (7) 树纹 (8) 划伤 (9) 凹坑 (10) 锈-1 (11) 锈-2 (12) 锈-3 (13) 氧化皮 (14) 氧化色 (15) 污板 (16) 振纹 (17) 碳化边 (18) 边部折皱 (19) 脱脂不良 (20) 油斑 (21) 卷印 (22) 擦伤 (23) 撞伤 (24) 浪形 (25)
刀印 (26) 中间折皱 (27) 燕窝 (28) 二、热轧卷缺陷 边部开裂 (29) 分层 (30) 条伸 (31) 夹杂 (32) 孔洞 (33)
缺陷名：辊印(ROLL-MARK） 不良代码：12 发生形态： 1）沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的不良。 2）平整辊印与轧钢辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧钢辊印伤疤处发暗，有一定的粗糙度。 发生原因： 1）轧钢辊表面受损 2）TM辊表面粘有异物 3）ANN不良产生氧化皮后，脱落粘附在TM辊上，TM时产生 4）作业各Line其它辊面受损 对产品的影响： 1）外观不良，加工(冲压)时易发生破裂 2）影响镀层效果 防止对策： 1）需要防止由各种杂质飞入钢带影响辊面质量2）对轧钢及TM工程中工作辊的硬度确认（爆辊） 3）ANN保护气体的纯净度保证，防止氧化皮的产生
缺陷名：压痕（DENT） 不良代码：10 发生形态： 1）有一定周期性的压痕：异物粘附于发生原因： 1）作业line各辊上粘有凸起的异物引起 2）钢卷摆放位置有异物，导致产生 3）小车压痕 4）行车吊钩撞击后产生对产品的影响：对产品的影响：
质量教育材料之一冷轧卷常见缺陷 缺 陷 名 称 缺陷特征产生原因表 面夹杂钢板(带)表面呈现点状，块状或线条状的非金 属夹杂物，沿轧制方向间断或连续分布，其颜 色为红棕色、深灰色或白色。严重时，钢板出 现孔洞、破裂、断带。 (1)炼钢时造渣不良，钢水粘度大，流动性差，渣 子不能上浮，钢中非金属夹杂物多。 (2)铸温低，沸腾不良，夹杂物未上浮。 3)连铸时，保护渣带^钢中。 (4)钢水罐、钢锭模或注管内的非金属材料未清扫 干净。 结疤钢带表面出现不规则的舌状”、鱼磷状”或条状 翘起的金属起层，有的与钢板本体相连结，有 的与钢板本体不相连，前面叫开口结疤，后者 叫闭口结疤，闭口结疤在轧制时易脱落，使板 面成为凹坑。 (1)炼钢方面锭模内壁清理不净，模壁掉肉．上注 时，钢腐飞溅，粘于模壁，发生氧化，铸温低， 有时中断注流，继续注钢时，形成翻皮下注锭， 保护渣加入不当时造成钢液飞溅。 (2)轧钢方面板坯表面残余结疤未清除干净，经轧 制后留在钢板上。 压 入氧化铁皮缺陷呈点状、条状或鱼鳞状的黑色斑点，分布 面积大小不等，压人的深浅不一。这类铁皮在 酸洗工序难以洗尽，当铁皮脱落时形成凹坑。 (1)板坯加热温度过高，时间过长炉内呈强氧化气 氛，炉生氧化铁皮轧制时压入。 (2)高压水压力不足，连轧前氧化铁皮未清除干 净。 (3)高压水喷咀堵塞，局部氧化铁皮未清除。 (4)集鳞管道打开组数不足，除鳞不干净。 欠酸洗带钢上下表面严重时整个板面呈现条片状、黑 灰色条斑，无光泽。 (1)热轧带钢各部分温度和冷却速度不同，即沿带 钢长度方向的头、中、尾以及沿宽度方面的边部 和中部的温度和冷却速度不同，使同带钢各部分 的铁皮结构和厚度不同，一般说，热轧带钢的头、 中部比尾部温度高30-50℃，因此，头部铁皮较 厚，尾部铁皮较薄，因而，在酸洗速度相同的情 况下，易产生局部未洗净。 (2)酸洗工艺不适当，如酸洗的浓度、温度偏低， 酸洗速度太快，酸洗时间不足，或亚铁浓度高未 及时补充酸液等。 (3)拉伸除鳞机拉伸系数不够，使铁皮未经充分破 碎、剥离、影响酸洗效果。 (4)带钢外形差，如镰月弯、浪形等，使机械除鳞 效果差，易造成局部欠酸洗。
冷轧板常见表面缺陷及成因 冷轧板常见表面缺陷及成因 冷轧板常见表面缺陷有麻点缺陷、冷硬板中部穿裂、冷硬板边裂、带状翘皮、不连续点线状缺陷、黑(灰)线（带）缺陷等。 1麻点缺陷。单个麻点呈不规则分布，整体呈现带状分布。麻点在微观上由许多微小的凹坑组成，凹坑内部看到很多细小的颗粒。凹坑部分杂质元素与结晶器保护渣成分基本一致，说明这些夹杂主要来自结晶器保护渣。 2冷硬板中部穿裂。中部穿裂部位悬挂着许多鳞状碎片，大块的鳞状碎片边沿包含许多细小的小颗粒，断口为脆性形貌。细小颗粒与结晶器保护渣成分相似，确定这些夹杂主要来自结晶器保护渣。 3冷硬板边裂。边裂处呈锯齿状，裂口部位包含大量大小不一的颗粒，颗粒与基体之间无明显间隙，部分颗粒沿平行于裂口方向呈线状分布，同样这些颗粒来自结晶器保护渣。 4带状翘皮。带状翘皮在板材近表层有一明显薄层与基体发生分离或半分离状态，翘皮部位皮下含有大量粉状物质，能谱分析，这些物质主要来源于变性后的结晶器保护渣。 5不连续点线状缺陷。板材厚度薄于1mm，该缺陷易发生。线状缺陷多成簇出现，缺陷底部残留了硅酸盐复合夹杂物。主要是CSP铸坯中坯壳及皮下、中心部位富集的夹杂物，在热轧过程中，随着厚度变薄，逐渐呈现。 6黑(灰)线（带）缺陷。酸洗后的宏观形貌有条状、长条状、块状或多点状，轮廓特别分明。由于 1）轧辊质量不佳，主要是氧化膜剥落、老化粗糙、剥落、异物粘附等。 2）除鳞不干净，主要由于喷嘴堵塞、喷嘴压力低等因素。 3）工艺因素，机架间冷却水控制不规范等。
4）连铸至F7前输送辊道划伤，主要由于炉辊结瘤、异物粘结、死辊等。 以上因素导致氧化铁皮压入，从而在冷硬板上形成黑(灰)线（带）缺陷。 冷轧产品质量缺陷及改正措施 一、冷轧与镀锌产品外在质量 冷轧薄板之所以说是精品，一个主要的原因就是冷轧薄板对表面质量的严格要求。可以说，在整个冶金行业中，冷轧薄板对表面质量是要求最高最严的，尤其是宽而薄的冷轧钢带产品和对冲压成型性能有严格要求的产品。这也是下游工序如涂漆、涂镀、冲压成型的要求，如宝钢经多轮攻关并成功开发O3板、O5板，就是为了向汽车制造厂家供应高级表面质量要求的冷轧产品。一般而言，冷轧产品的表面质量按表面缺陷情况分为普通表面质量、较高级表面质量和高级表面质量三个级别，具体的定义在相关的标准中有规定。下表列出冷轧产品可能出现的表面缺陷的种类及可能产生的工序及原因，当然，所列缺陷不一定完全，产生原因及工序也不一定完全正确，这有待于在今后的实际生产中逐渐补充完善。 冷轧以及热镀锌钢板与钢带表面缺陷表 序号缺陷名称产生缺陷的可能工序可能的产生原因 冷轧钢板与钢带表面缺陷 一、表面缺陷 （一）、钢板与钢带不允许存在的缺陷 1 气泡炼钢炼钢时产生气泡，在热轧时又未焊合，酸洗冷轧后暴露在外 2 裂纹炼钢、热轧与冷轧及各加工工序由于炼钢热应力、轧制形变或加工致应力集中造成 3 结疤或结瘤酸洗与冷轧酸洗未洗尽氧化皮，轧制时镶嵌于表面形成结疤 4 拉裂冷轧、镀锌与平整张力过大、张力波动过大以及张力不稳定等原因造成

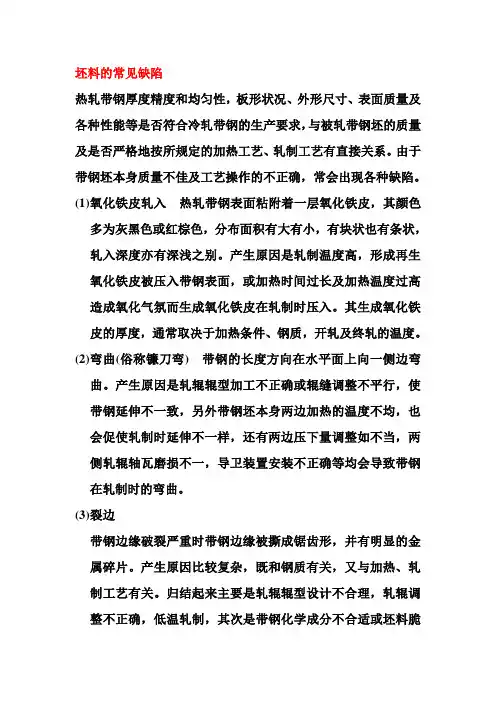

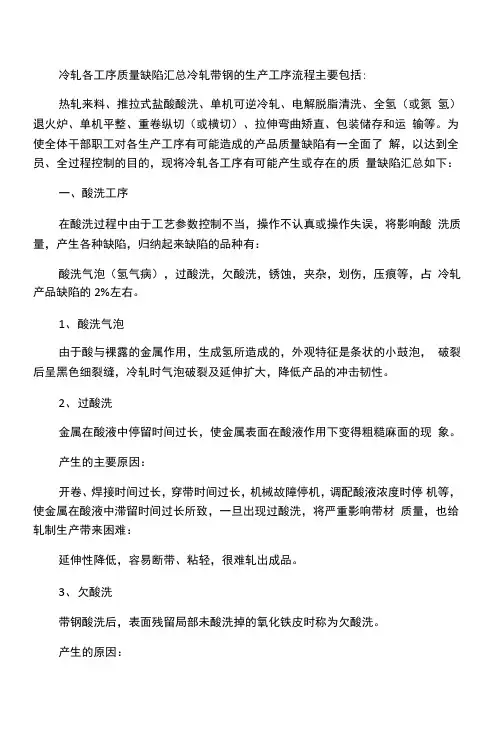

冷轧带钢产品的质量缺陷 1.原料缺陷对冷轧产品质量的影响。 冷轧所使用的各种形式的原料,最常见的缺陷是表面铁皮压下边部裂纹、表面麻坑、凸泡过大、纵条状划伤、沿横向厚度偏差过大、沿纵向是镰刀弯或S弯、钢卷塔形、浪形扁卷、长舌头、冷松卷等。由于这些原料质量缺陷,大大降低了产品质量的成材率,使产品成本提高。 2.酸洗产生的缺陷对冷轧产品质量的影响 带钢经酸洗、水洗和干燥后,其表面应成灰白色或银白色。但因操作不当,洗工艺制度和某些设备的不良影响,往会造成带钢的不同缺陷。这些缺陷主要有:酸洗气泡、过酸洗、欠酸洗、锈蚀、夹杂划伤和压痕等。这些缺陷占冷轧产品缺陷的2%左右,其中主要是欠酸洗,过酸洗和酸洗气泡等。下面简述一下这些缺陷产生的原因几防止措施: （1）酸洗气泡。 酸洗气泡是由于酸与带钢作用生成氧气所造成的。它在冷轧时会发生噼啪的爆炸声,他的外观特征是呈条状的小鼓泡,破裂后呈黑色细裂纹,经过轧制后,气泡裂缝会延伸扩大,致使产品的力学性能降低。 防止产生气泡的措施是:调整酸液的浓度,控制酸洗时溶液的温度和带钢表面平直状态等。 （2）过酸洗。 金属在酸溶液中停留时间过长,使其在酸溶液的作用下表面逐渐变成
粗糙麻面的现象称为过酸洗。 过酸洗的带钢延伸性大大降低,在轧制过程中很容易断裂和破碎,并且造成粘辊。过酸洗的带钢即使轧制成材也不能作为成品,因为他的力学性能大大降低了。 产生过酸洗的原因是:机组连续作业中断,使酸洗失去连续性,或因带钢断带处理时间过长、酸液浓度过高、酸液温度过高、酸洗速度过低等。 防止措施是尽量密切全机组的操作配合,保证生产正常运行。严格按照工艺规程控制好酸液浓度、温度、工艺速度。 （3）欠酸洗。 钢带酸洗之后表面残留未洗掉的氧化铁皮时称为欠酸洗。欠酸洗的带钢,轻者在轧制之后产品表面是暗色或花脸状;严重时氧化铁皮被压入到黑斑。 造成欠酸洗的原因是:氧化铁皮厚度不匀,较厚部分的氧化铁皮需要较长酸洗时间,酸洗工艺不适当、酸浓度偏低、温度低、酸液中亚铁成分高或速度太快所导致。带钢波浪度和镰刀弯较大,在酸洗过程中起浪部分或弯起部分没有浸泡在酸液中通过,造成漏酸洗。 实际生产中欠酸洗多出现在带钢的头尾段和两侧边缘,因此处理欠酸洗的方法是预先平整好板形,对于铁皮较厚而面积又不大的带钢可采用先局部酸洗涤一次,而后再过酸洗线的方法去锈。按照工艺规程控制好酸浓度、温度和酸洗速度也能提高酸洗质量。 （4）锈蚀。 原料酸洗后表面重新出现锈层的现象称为锈蚀。
冷轧产品表面缺陷图谱 为方便管理者和操作者识别冷轧产品的表面缺陷、了解缺陷产生的原因及规范冷轧产品的质量缺陷定义，收集和整理了本缺陷图谱手册，以利于提高产品质量。 目录 第一部分：冷轧质量缺陷定义规范 第二部分：质量缺陷实例及分析 第一部分 冷轧质量缺陷定义规范 1.凸棱：分布在钢带的纵向上，目视缺陷部位发亮，用手触摸有凸起的感觉。 2.夹杂：钢板表面有明显的呈白色或黑色的点状、块状、长条状缺 陷，严重时表面起皮。 3.氧化铁皮：钢带表面粘附着一层鱼鳞状、细条状、块状或弥散型 点状的棕色或灰黑色物，可表现为麻点、线痕或大面积的压痕。 4.翘皮：是呈舌状、线状、层状或M状的折叠（不连续，常出现翘 起），常出现在钢带表面边部。 5.欠酸洗：钢带表面残留着未酸洗掉的氧化铁皮，呈横向的黑色条 纹（类似“抬头纹”的横向黑色细纹），形成带状或片状分布在钢
板表面上。用手摸，手上将粘有黑色的污物。 6.过酸洗：钢带表面比正常酸洗后的钢板粗糙，颜色不是银白色， 而是呈现暗黑色或棕黑色。 7.停车斑：停车斑是酸洗线停车时，由于化学物质沾在钢带表面形 成大片斑迹。可分布在钢带的任何位置。 8.震纹：呈不规则波纹状，沿轧制方向可分布在整个钢带宽度上， 在轧制方向上钢带厚度有变化。 9.乳化液斑：是残留在钢带表面的裂化乳化液，随机的分布在钢带 表面，形状不规则，颜色发暗。 10.黑带：钢板表面上的黑色薄膜，呈条状或片状纵向分布，条状 宽窄不同，颜色深浅不一。 11.轧油斑：钢带表面上存在大小不等的黑色或褐色的斑痕，经退 火后一般有明显的轮廓线。 12.孔洞：钢带表面非连续的、贯穿钢带上下表面的缺陷。一般位 于钢带的中部或边部，大多呈串状分布。 13.清洗黑印：钢带经过清洗机组后，沿带钢轧制方向有表面残留 的黑色痕迹。 14.清洗液残留：经过清洗机组后，钢带表面残留的清洗液，呈片 状，退火前不明显，退火后呈现白色斑迹。 15.氧化：冷轧钢带退火后在钢带表面呈现的黄色或蓝色痕迹，罩 式炉退火后在钢带边部呈S形，在连续退火情况下，变色痕迹会均匀的分布在整个钢带表面。
冷轧带钢生产工艺中的常见问题 1、冷轧的关键工序：一为酸洗、二为冷轧、三为热处理、四为平整。酸洗是为了去除对冷轧有害的原料钢卷表面上的氧化铁皮；冷轧是生产冷轧板带钢的关键工序；热处理在冷轧工序中有二个作用，一是消除冷轧带钢的加工硬化和残余应力，软化金属，改善塑性，以便于进一步进行冷轧或其它加工；二是改善组织结构，产生所需要的晶粒大小和取向；平整是精整工序中十分重要的工序，它可以改善带钢的性能，提高钢板的成形性能，提高钢带的平直度及改善钢板的表面状态。 冷轧工艺的定义：轧制是将金属坯料通过一对旋转轧辊的间隙（各种形状），因受轧辊的压缩使材料截面减小，长度增加的压力加工方法，这是生产钢材最常用的生产方式，冷轧即是在常温下完成的轧制过程，其所使用的原料为热轧加工成的板带（卷）。 2、酸洗工艺 带钢冷轧前必须酸洗，清洗其表面氧化铁皮，因为氧化铁皮在冷轧时会损坏轧辊表面，而导致带钢表面产生缺陷。通常热轧带钢表面氧化铁皮通常是3层结构：外层为Fe2O3(三氧化二铁)，中层为Fe304(四氧化三铁)，内层为Fe0(氧化铁)。 先进的冷轧厂多采用高速运行的连续酸洗机组或推拉式酸洗。以连续酸洗为例，是将带钢连续地通过几个酸洗槽进行酸洗。为使作业线上过程连续，将前一个热轧带钢卷的尾部和后一个钢卷头部焊接起来，酸洗后带钢按需要的卷重、卷径切断带钢并收卷。
连续酸洗机组除完成清除带钢表面氧化铁皮的任务外，还有几个作用： (1) 用圆盘剪将带钢侧边剪齐。 (2) 调节钢卷的质量，根据生产要求将大的热轧钢卷分成小卷，或把几个小钢卷合并成一个大卷，以提高冷轧机的产量。 (3) 检查并剔除对以后各工序有害的带钢表面缺陷。 (4) 在酸洗好的带钢表面上涂上一层油，起防锈和润滑作用。 2.1 连续酸洗机组根据工作性质分成3段： 入口段：上料、拆卷、带钢表面氧化铁皮破碎、矫正、剪头、剪尾、工整焊接； 酸洗段：酸洗、冷热水洗以及烘干； 出口段：剪切、涂油以及最后卷取（收卷）。 2.2 酸洗工艺 酸洗段可以采用硫酸酸洗、盐酸酸洗两种方式，但由于盐酸酸洗具有更多的优点，所以我们以盐酸的酸洗机理来说明。 盐酸溶液与氧化铁皮的化学反应为： FeO + 2HCl = FeCl2 + H2O Fe2O3 + 6HCl = 2FeCl3 + 3H2O 盐酸溶液能较快地溶蚀各种氧化铁皮，酸洗反应可以从外层往里进行。盐酸酸洗是以化学腐蚀为主，盐酸酸洗对金属基体的侵蚀甚弱。因此，盐酸酸洗的效率对带钢氧化铁皮的结构并不敏感，而且酸洗后的板带钢表面银亮洁净。酸洗反应速度与酸洗前带钢氧化铁皮的
第二章酸洗 一、酸洗线的目的 酸洗线的目的有四个： 1、除去热轧板卷表面氧化铁皮 热轧板卷系在终轧温度800—900℃高温下经受热轧，因此，在带钢表面生成大量氧化铁皮。这种氧化铁皮给冷轧操作带来了障碍，损坏了产品表面的美观，同时，也妨碍镀层性能、喷涂性能。为除去这种氧化铁皮通常采用机械法和化学法相结合的方法。所谓机械法是采用除鳞机进行弯曲加工使氧化铁皮中发生龟裂，容易和酸接触而除掉氧化铁皮的方法。所谓化学法是使氧化铁皮和酸发生反应而除去氧化铁皮的方法。所使用的酸通常是硫酸或盐酸。盐酸和硫酸相比较，具有与氧化铁皮反应快、生成的铁盐在盐酸中溶解度大等优点，因此，可加快酸洗线的速度，提高了生产效率。 2、板卷的连接(焊接) 为提高后部工序的作业率和收得率，把几个热轧板卷接头焊接起来，形成一个大板 卷。 3、侧剪边 热轧板卷的板宽全长未必均匀，并且由于边缘存在有龟裂的情况，故通常进行侧剪边。 4、涂油 为防止板卷在卷取运输中产生伤痕，防锈或作为轧制顶涂敷，依照以上不同用途涂敷各种油(把这种操作总称预涂油)。 二、酸洗原理 1、氧化层构成 氧化铁皮是钢在高温下与氧反应而形成的，外层与氧接触更充分，金属与氧反应更彻底。由金属基体向外依次为氧化亚铁FeO、四氧化三铁Fe3O4、三氧化二铁Fe2O3，其中氧化亚铁层最厚，如图。 影响带钢氧化层厚度的主要因素： 带钢终轧和卷取温度； 带钢冷却时间； 氧化气氛； 钢的化学成分。 2、与盐酸的反应 在使用盐酸进行酸洗时，由于盐酸和Fe2O3发生反应最快。基体铁(Fe)比氧化铁皮更容易溶解，容易形成所谓的过酸洗状态，所以，为防止产生过酸洗，添加少量的控制剂，在铁表面形成保护膜，起防止基体铁受酸腐蚀作用。酸洗槽中，酸液浓度、温度、控制剂量都要严格掌握。 三种氧化铁均能很好地溶于盐酸，各种化学反应中，以氧化亚铁FeO为主，生成氯化亚铁和水。 FeO+2HCl=FeCl2+H2O 影响反应进行的主要因素： 盐酸浓度高有利于反应进行，但过高会增加酸挥发，使酸耗增加，一般控制在10%-20%；酸液温度高有利于反应进行，但过高也会增加酸挥发，使酸耗增加，一般控制在80℃-90℃；氯化亚铁FeCl2浓度高不有利于反应进行，过高时应更换酸液和冲洗酸槽，一般不超过28 0g/l。
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 前言 涟钢冷轧自2005年9月投产以来，产品质量在稳步上升，随着产品批量的扩大和品种开发的增多，用户对质量的要求也越来越高，由于冷轧产品深加工的特殊性，冷轧产品的表面和外观质量对产品的使用和加工性能有很大的影响，在实际生产中，由于表面质量和外观原因引起的质量降等和不能满足用户需求而引发的质量异议也时有发生。 为更好的服务于生产和现场质量检验，品质部组织相关人员收集部分冷轧产品常见缺陷图谱和资料，经整理、分析，编制成《涟钢冷轧产品常见缺陷图谱与判断》，对冷轧生产中的缺陷处理和质量判定有一定的参考价值。 本资料由于编制时间仓促，有一部分典型的缺陷图没有收集到，而且由于镀锌线停产，重卷、纵切线没有上来，因此没有收集到其相关的图谱和资料，这些有待下一步的完善和补充，同时也加上编者水平有限，存在一定的技术问题和认识不足之处，欢迎各专业技术人员批评指正。 本图谱在编制过程中，得到品质部物理室夏新民、冷轧厂贾友生、技术中心彭伟、余小青、章晓辉等专业技术人员的大力支持，在此表示感谢！ 2006年7月16
日 编制单位：涟钢品质部 编制人：曾亮军、陈宏文、王文中 审核： 目录 结疤（4） 表面夹杂（5） 分层（6） 氧化铁皮压入（7） 辊印（8） 压痕（压印、压坑）（9）扁卷(10） 瓢曲(11） 镰刀弯(12） 折迭（13）
边裂（14） 气泡（15） 折皱（16） 刮伤 （17） 擦伤（划伤、划痕）（18）撞伤（19） 切斜（20） 欠酸洗（21） 过酸洗（22） 停车斑（23） 浪形（24） 氧化色（25） 振动纹（26） 平整斑（27） 粘结（28） 塔形
冷轧带钢的退火缺陷及原因分析 粘结、氧化色和性能不合是冷轧薄板退火工序中存在的三大问题，尤其是粘结与氧化色这两种缺陷较为突出。 一、造成粘结的原因 1、张力过大。张力是引起钢卷粘结的主要原因之一。张力包括轧机的轧制张力 和卷取张力。张力过大时，会使保护气体的气流循环不好而产生热阻滞，使钢板发生粘结。 2、板形不良，板形不好会使带钢在纵向上出现两边厚，中间薄或两边薄，中间 厚或边浪、中间浪，多条浪及周期性局部浪形等，经高温退火后，都能产生粘结。 3、卷取时出现参差不齐的溢出边，带钢卷取不齐，特别是较薄的板子，容易产 生粘结。 4、乳化液不纯。乳化液中有杂物，经退火蒸发后残留于钢板与钢板之间，如吹 除不净，也会产生粘结。 5、超温。如果炉内出现严重超温时，也必然会引起粘结。主要原因是，测量温 度热电偶失控。 6、炉内保护气体循环不良。由于装炉堆垛不符合要求，致使保护气体在炉内循 环不好，使炉温不均匀，个别部位形成热阻滞严重，温差大而发生粘结。 7、对流板变形，表面平整度、光洁度差而影响钢卷边缘的气体循环，形成粘结。 8、堆垛过重。主要指极薄板，如果堆压太多则极可能带来粘结。 9、退火参数选择不当。针对不同规格、钢种的钢卷应采取不同的退火工艺参数。 二、造成氧化的原因 1、系统不封闭。 2、保护罩“鼓肚”、破裂及法兰盘变形。 3、密封圈老化与破损。 4、冷却器破裂。 5、高温出炉。如果不按工艺要求生产，抢产量而高温出炉，也是会使钢卷氧化 的。 6、温控系统故障。无论是测量、变送、记录，只要一个环节有问题，退火曲线
所记录的温度就不会准确，这也是氧化的重要因素。 7、保护气体吹洗不充分，内罩里和外部快冷系统里的空气排除不干净。另外， 如果是残留乳化液过多或湿度较大的钢卷，则吹洗时间应比一般情况下要多一些，否则也达不到光亮退火。 8、在刚开始喷淋快速冷却时，分流的保护气体由于冷却后其体积突然缩小而造 成炉内压力差引起内罩负压，而导致空气侵入。 9、保护气体露点高。露点高的，说明保护气体中含水量高，这必然会给退火钢 卷带来氧化色。 10、还有其它故障，如压紧装置故障，电磁阀故障，出口阀故障，循环风机故障等以及停电、停水、停保护气体诸多方面的原因，都是影响退火钢卷产生氧化色的因素。 三、碳黑边。 “碳黑边”是指钢卷中带有残留轧制油，在罩式炉退火后未能完全吹扫干净，而在带钢的边部形成一条黑色斑痕。 成因：罩式炉本身不会造成碳黑边缺陷，仅是由于未清洗净轧件上残留的轧制油所致。所选轧制油的粘度、浓度、挥发点，以及轧制过程中带入的异物，都是造成碳黑边的因素。 处理方法：用改变罩式退火炉退火工艺来适应各种不同的轧制油是不可行的，采用合适的轧制油将对消除碳黑边有明显的效果。 四、造成性能不合格的原因 1、工艺制度出现差错。 2、装炉不正。钢卷在退火中，如果内径不对齐，相互错压，引起保护气体循环 不畅，形成炉内温差大，加上循环风机的风量小也会造成部分性能不合。3、欠温、欠时。没有达到额定退火温度就加热结束了，容易出现性能不合，这 主要是计控设备的故障影响的。加热时间未达到或保温时间太短就加热结束了，同样也容易影响性能。
冷轧钢卷起筋缺陷分析及改进措施 [摘要]：六辊可逆冷轧机组生产中使用多个厂家的原料，各厂家原料质量不同，特性不一，冷轧生产中经常出现的问题是批量性的起筋缺陷，更换其他厂家原料后，缺陷马上消失，本文通过对原料质量的分析，热轧过程的参数控制并针对原料质量状况，调整冷轧生产参数和工艺，减少冷轧带钢的起筋缺陷。 [关键词]：轧制、起筋、改进措施 Analysis on Ridge Buckle defect on Cold rolled Steel Sheet and improvement measures [Abstract]: raw materials of several manufacturers has been used in six roller reversible cold-rolling mill,the quality and features of the raw materials of different manufacturers is quite different,the effect of batch volume Ridge Buckle is the frequent occurrence of cold-rolled production problem,the defects disappear immediately after the replacement of other manufacturers of raw materials,quality of raw materials is analyzed in this paper, through the analysis of the parameters of hot rolling process control and quality for raw materials, adjusting the process and production parameters of cold rolled strip to reduce the ridge buckle. [Key words]: rolling, Ridge Buckle ,improvement 1、起筋缺陷的产生 所谓的起筋，就是指带材卷取过程中在钢卷表面形成的鼓包缺陷，起筋引起的直接后果时使得带材产生附加浪型，使板型和表面质量受到影响，造成产品降级，对于起筋产生的原因，主要是带钢局部高点和局部浪型两个方面[1]，就华美板材产品的起筋情况和有关的资料介绍看，局部浪型造成的起筋情况大约占了85%左右，局部浪型分两种情况，第一种情
冷轧带钢表面鼓泡缺陷分析 李殿凯,袁晓敏 (安徽工业大学材料科学与工程学院,安徽马鞍山243002) 摘 要:采用扫描电镜对冷轧带钢表面鼓泡处的横、纵断面,鼓泡的破裂面以及鼓泡处拉断表面的形貌进行了观察,并对微区成分作了分析。鼓泡主要是在钢坯皮下由保护渣形成了层状夹杂,导致冷轧原料板出现分层,从而在轧制过程中心部、表面的塑性变形不一致而形成。关键词:冷轧带钢;鼓泡缺陷;夹杂 中图分类号:T G 335.5 文献标识码:A 文章编号:100121447(2007)0420023203 Analysis of surface bubbly defects in cold rolled strip L I Dian 2kai ,YUAN Xiao 2min (School of Materials Science &Engineering ,Anhui U niversity of Technology ,Ma ’ans 2 han 243002,China ) Abstract :In t his paper ,t he microst ruct ure and composition of surface bubbly defect s in cold rolled st rip in cross and vertical section were st udied by SEM and EDAX.The re 2sult s showed t hat t he bubbly defect s were caused by banded inclusion lied in steel slab f rom mould powder and plastic deformation were not consistent from center to t he sur 2face during rolling. K ey w ords :cold rolled st rip ;bubbly defect ;inclusion 作者简介:李殿凯(1973-),男,安徽人,硕士,主要从事钢铁材料电镜检测工作. 带钢表面缺陷是影响其表面面质量的主要因素。这些缺陷包括起泡、翘皮、裂纹等,连铸坏经常由于在轧制过程中出现这类缺陷而导致报废。特别是由于在冶炼过程中由于保护渣材料而导致出现的起泡现象,由于在轧制过程中不易发现,更易出现大量的废品[1]。 1 起泡现象的缺陷特征 通过对生产过程中出现的“起泡”废品的统计,其出现位置具有不固定性。一般大小在4mm 以下,主要呈圆形,并且有起泡相连的现象。 2 鼓泡处微观特征及分析 在带钢起泡缺陷处的横截面方向切开,用扫描电镜对其进行观察。图1为切开面的形貌。可以看到里面有片层状的夹杂存在。将其片层状的夹杂进一步放大,即将图1中的A 点进一步放大,如图2所示,并对其进行能谱分析,结果如图 3所示。结果表明,层状夹杂的成分主要有Al 、Si 、Ca 、Na 、K 、F 、Cl 、S 元素,其中Na 、K 、F 均是保 护渣的特定元素,所以可以认定该层状夹杂主要是由保护渣引起。 图1 起泡缺陷处横截面切开的形貌 再将带钢沿其纵断面切开,对其观察并进行成分分析。图4和图5分别为纵截面切开后的形 ? 32?2007年 8月第35卷第4期钢铁研究 Research on Iron &Steel Aug.2007 Vol.35 No.4
《冷轧产品质量缺陷图谱及解析》从实用角度出发，对冷轧产品的各种质量缺陷从定义与特征、图谱、原因分析、危害、鉴别方法及解决措施几个方面进行阐述，可使读者全面认识冷轧生产过程中常见的产品质量缺陷，了解缺陷产生的原因并进行分析，制定出相关的解决措施。《冷轧产品质量缺陷图谱及解析》可供从事冷轧生产的技术人员和冷轧车间的操作人员阅读，也可供高等院校、研究院所冶金、材料等相关专业师生和研究人员参考。 1 酸洗 缺陷1 气泡 缺陷2 过酸洗 缺陷3 欠酸洗 缺陷4 锈蚀 缺陷5 刮边 缺陷6 夹杂 缺陷7 重皮 缺陷8 氧化铁皮压人 缺陷9 划伤 缺陷10 停车斑 缺陷11 麻坑 缺陷12 折叠 2 冷轧 缺陷1 辊印 缺陷2 划伤 缺陷3 异物压人 缺陷4 振纹 缺陷5 油斑 缺陷6 擦伤 缺陷7 孑1洞 缺陷8 热划伤 缺陷9 厚度不合 缺陷10 浪形 缺陷11 镰刀弯 缺陷12 环形隆起 缺陷13 瓢曲 缺陷14 边裂 缺陷15 极限压下纹 缺陷16 楔形 缺陷17 锯齿边 缺陷18 麻坑（麻点） 缺陷19 边部损伤 3 退火 缺陷1 粘结 缺陷2 氧化色 缺陷3 性能不合
缺陷4 脱碳 缺陷5 压边 缺陷6 碳化边 缺陷7 黑带 缺陷8 表面炭黑 缺陷9 对流盘印 缺陷10 退火氧化铁皮 4 平整 缺陷1 辊印 缺陷2 卷轴印 缺陷3 非平整边 缺陷4 平整花 缺陷5 擦伤 缺陷6 橘皮 缺陷7 褶皱 缺陷8 色差 缺陷9 斑迹 缺陷10 横纹 5 精整 缺陷1 宽度不合 缺陷2 毛刺 缺陷3 边丝 缺陷4 翻边 缺陷5 刀印 缺陷6 长度不合 缺陷7 切斜 缺陷8 拉矫纹 缺陷9 清洗液残留 缺陷10 清洗黑印 缺陷11 边部剪切不净缺陷12 拉矫横纹 6 热镀锌 缺陷1 漏镀 缺陷2 锌层脱落 缺陷3 锌粒 缺陷4 锌花不良 缺陷5 灰色锌层 缺陷6 气刀条痕 缺陷7 厚边 缺陷8 锌流纹 缺陷9 锌凸起

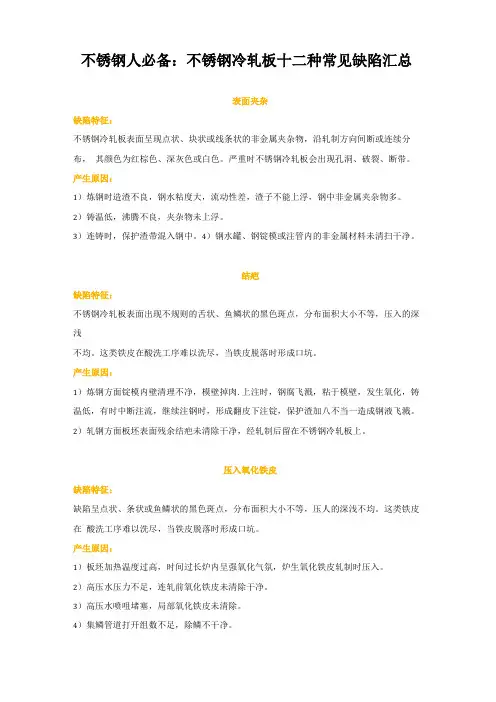

不锈钢人必备：不锈钢冷轧板十二种常见缺陷汇总 表面夹杂 缺陷特征： 不锈钢冷轧板表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为红棕色、深灰色或白色。严重时不锈钢冷轧板会出现孔洞、破裂、断带。 产生原因： 1）炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多。 2）铸温低，沸腾不良，夹杂物未上浮。 3）连铸时，保护渣带混入钢中。4）钢水罐、钢锭模或注管内的非金属材料未清扫干净。 结疤 缺陷特征： 不锈钢冷轧板表面出现不规则的舌状、鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不均。这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑。 产生原因： 1）炼钢方面锭模内壁清理不净，模壁掉肉．上注时，钢腐飞溅，粘于模壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮下注锭，保护渣加八不当一造成钢液飞溅。2）轧钢方面板坯表面残余结疤未清除干净，经轧制后留在不锈钢冷轧板上。 压入氧化铁皮 缺陷特征： 缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压人的深浅不均。这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑。 产生原因： 1）板坯加热温度过高，时间过长炉内呈强氧化气氛，炉生氧化铁皮轧制时压入。 2）高压水压力不足，连轧前氧化铁皮未清除干净。 3）高压水喷咀堵塞，局部氧化铁皮未清除。 4）集鳞管道打开组数不足，除鳞不干净。
