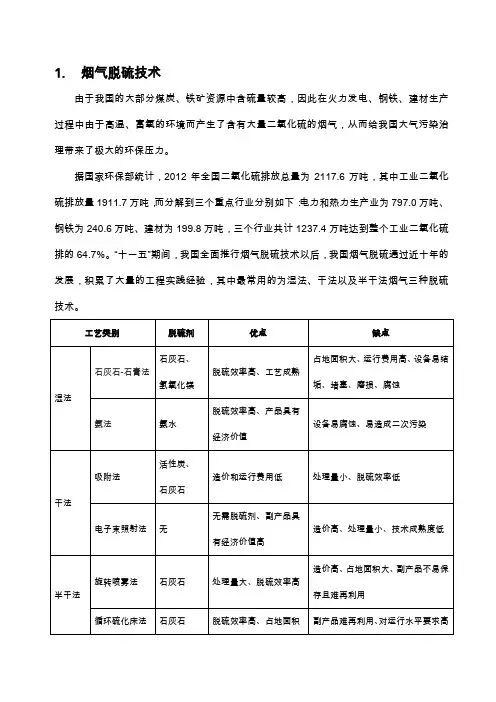

1.烟气脱硫技术
由于我国的大部分煤炭、铁矿资源中含硫量较高，因此在火力发电、钢铁、建材生产过程中由于高温、富氧的环境而产生了含有大量二氧化硫的烟气，从而给我国大气污染治理带来了极大的环保压力。
据国家环保部统计，2012年全国二氧化硫排放总量为2117.6万吨，其中工业二氧化硫排放量1911.7万吨，而分解到三个重点行业分别如下：电力和热力生产业为797.0万吨、钢铁为240.6万吨、建材为199.8万吨，三个行业共计1237.4万吨达到整个工业二氧化硫排的64.7%。“十一五”期间，我国全面推行烟气脱硫技术以后，我国烟气脱硫通过近十年的发展，积累了大量的工程实践经验，其中最常用的为湿法、干法以及半干法烟气三种脱硫技术。
1.1湿法脱硫技术
1.1.1石灰石-石膏法
这是一种成熟的烟气脱硫技术，在大型火电厂中，90%以上采用湿式石灰石—石膏法烟气脱硫工艺流程。该工艺采用石灰石（即氧化钙）浆液作为脱硫剂，与烟气中的二氧化硫发生反应生产亚硫酸钙，亚硫酸钙与氧气进一步反应生产硫酸钙。硫酸钙经过过滤、干燥后形成脱硫副产品石膏。
这项工艺的关键在于控制烟气流量和浆液的pH值，在合适的工艺条件下，即使在低钙硫比的情况下，也能保持较高的脱硫效率，通常可以达到95%以上。但是该工艺流程复杂且需要设置废水处理系统，因而工程造价高、占地面积大。同时，由于石灰石浆液的溶解性较低，即使通过调节了浆液pH值提高了石灰石的溶解度，但是在使用喷嘴时由于压力的变化，仍然容易发生堵塞喷嘴的情况并且易磨损设备，因而大幅度增加了脱硫设施后期的运营维修费用。
同时由于脱硫烟气中的粉尘成分复杂，在采用石灰石-石膏法时生成的脱硫石膏的杂质含量较多，在石灰石资源丰富的我国，这种品质有限的脱硫石膏很难具有利用价值，通常只能采用填埋进行处理。为了解决这一问题，有企业采用白云石（即氧化镁）作为脱硫剂来替代石灰石，从而使脱硫副产品由石膏变为了七水硫酸镁，而七水硫酸镁由于其水溶性高易于提纯，因而可以制成为合格品质的化学添加剂或化肥使用，其经济价值要远高于脱硫石膏。但是与其相关对的是脱硫剂白云石的成本也远高于石灰石，给企业后期运营成本也带来较大的压力。
1.1.2氨法
氨法脱硫工艺与石灰石-石膏法工艺类似，不同的地方是以氨水作为脱硫剂，在反应塔内含硫烟气与脱硫剂循环溶液进行充分接触，烟气中的二氧化硫与氨水反应，生产亚硫酸铵溶液，并通过曝氧进一步氧化成硫酸铵溶液。硫酸铵溶液采用三效蒸发器进行蒸发结晶
制成硫酸铵结晶，再经过干燥处理后形成可以脱硫副产品硫酸铵。
典型的氨法脱硫工艺由氨水供应系统、烟气系统、二氧化硫吸收系统、硫铵制备系统、水处理系统等组成。氨法脱硫工艺由于氨水与酸性气体的反应活性高，脱硫效率比石灰石浆液更高，因此运行能耗远低于石灰石-石膏法，而且脱硫副产品可以制作为合格品质的氮肥进行销售，具有一定的经济价值。并且氨水可以与烟气中的氮氧化物发生氧化还原反应，对烟气起到一定的脱硝作用。
但是该工艺流程比石灰石-石膏法更为复杂且需要设置废水处理系统和蒸发系统，因而工程造价高、占地面积大。由于氨水容易挥发，且高浓度的氨气具有毒性，因此在生产过程中对设备的密封性能要求较高，否则易发生二次污染。同时硫酸铵作为强电解质，其水溶液对设备具有较强的腐蚀性，因此整个生产工艺对生产设备的防腐性能要求也较高。所以，由于工艺流程的复杂和对设备质量的较高要求，氨法脱硫工艺的工程造价远高于石灰石-石膏法。
1.2干法脱硫技术
1.2.1吸附介质吸附法
吸附介质吸附法主要是依靠活性炭、分子筛等吸附介质对烟气中的二氧化硫进行选择性吸附，并通过高温蒸汽对吸附介质进行解吸附从而制备硫酸的工艺。但该工艺尚处于实验阶段，尚无成功的工业实践案例，其烟气处理量较小，处理大排放量的火力电厂和钢铁烧结机的烟气可行性较低。而且活性炭等吸附介质价格昂贵并存在使用寿命，因此即使该工艺成功运用在工业实践中，其较高的运营费用也会给企业带来极大的压力。
1.2.2电子束照射法
电子束法烟气脱硫工艺大致由烟气预除尘、烟气加湿冷却、喷氨、电子束照射、副产品收集、副产品处置六道工序组成。锅炉排出的高温烟气经静电除尘后,进入冷却塔进行冷
却,使烟气温度降到适于脱硫脱硝的温度。根据二氧化硫和氮氧化物的浓度及所设定的脱除率,向反应器中注入化学计量的氨气或者液氨。烟气在反应器中被电子束照射,使二氧化硫和氮氧化物被氧化后,并与注入的氨气中和,生成固态的硫铵和硝铵粉末。再用干式静电除尘器捕集这些副产品微粒,净化后的烟气由引风机升压并与未处理的烟气混合升温后排入烟囱。
由于该工艺省去了副产品蒸发和废水处理系统，整套设备的占地面积较小，且可以对烟气同时进行脱硫和脱硝，同时生成的副产品可以作为氮肥进行销售，具有一定的经济价值。
但是该工艺在工程实践过程中应用时间较短，技术成熟度较低，设备可靠性较差，使用的脱硫剂液氨对设备也具有较强的腐蚀性，因此该工艺对设备的防腐蚀性能要求较高。再加上整个工艺的关键设备电子束发生装置价格昂贵且仅能通过进口购买，使得设备投资较大。而且由于该工艺需要对未进行脱硫脱硝的高温烟气进行预除尘和加湿冷却，对这两道工序的设备腐蚀情况严重，需要该部分设备具有较高的防腐性能，因此进一步增加了工程造价和后期维护费用。
1.3半干法脱硫技术
1.3.1旋转喷雾法
旋转喷雾干燥脱硫工艺引进自丹麦的GEA/Niro公司，在西欧国家采用该工艺进行烟气脱硫的情况较多。该工艺利用生石灰经过消化后制成的熟石灰浆液具有较高的反应活性，在通过旋转喷头雾化后的石灰浆液在喷雾脱硫塔中与烟气中的二氧化硫接触，石灰浆液与二氧化硫反应后生成干燥的亚硫酸钙粉末，最后连同烟气中的粉尘一起被除尘器收集。
该工艺主要是由旋转喷雾脱硫塔、布袋除尘器、脱硫剂贮存及浆液制备系统等组成。与石灰石-石膏法相比，由于该工艺雾化后的石灰浆液与烟气反应面积更大，从而确保了其较高的脱硫效率。而且由于半干法脱硫会使得下游烟道和烟囱内的湿度较低，从而避免了对该部分设备的腐蚀。
但是由于该工艺为了确保烟气在脱硫塔内与脱硫喷雾的反应时间，需要通过扩大脱硫塔直径来降低塔内烟速，因此脱硫塔的占地面积较大。而且脱硫副产物为亚硫酸钙，该产品性质不稳定、易发生再次分解重新生成二氧化硫，因此需要另设一套副产品处理系统来确保其得到有效处置，不会发生二次污染。对我国的该技术潜在用户来说，该工艺的核心设备雾化喷头还是依靠从丹麦进口，且该设备易磨损，需要定期更换，因此造成工程总体造价和后期维护成本较高。
1.3.2循环硫化床法
循环流化床烟气脱硫技术是以循环流化床原理为基础，在循环流化床内实现二氧化硫与脱硫剂充分反应的一种脱硫方法。从锅炉或焚烧炉出来的烟气与反应器内的石灰粉进行中和反应，达到脱硫的目的。除尘器下来的大部分物料经物料循环系统返回循环流化床反应器，只有非常少量的干态副产品，省去了废水处理系统。。
整个循环流化床烟气脱硫系统由消石灰制备和注入系统、脱硫反应系统、气固分离系统、物料循环和外排系统、注水系统等组成。利用循环流化床作为脱硫反应器的最大优点是，可以通过喷入雾化的水将床温控制在最佳反应温度下，利用反应器内良好的气固接触、混合、湍动作用实现二氧化硫与脱硫剂的充分反应，而通过物料的多次循环使得脱硫剂具有很长的反应停留时间，大大提高了脱硫剂的利用率和脱硫效率，在合适的钙硫比的情况下脱硫效率可达90%～97%以上与湿法脱硫指标相当。另外，由于石灰粉是以干料形式投入，从而避免了石灰石-石膏法中容易出现的堵塞的情况，而且处理后的烟气也可不设加热
1、化学反应原理 任意浓度的硫酸、硝酸，都能够跟烟气当中细颗粒物的酸、碱性氧化物产生化学反应， 生成某酸盐和水，也能够跟其它酸的盐类发生复分解反应、氧化还原反应，生成新酸和新盐，通过应用高精尖微分捕获微分净化处理技术产生的巨大量水膜，极大程度的提高烟气与循环 工质接触、混合效率，缩短工艺流程，在将具有连续性气、固、液多项流连续进行三次微分 捕获的同时，连续进行三次全面的综合性高精度微分净化处理。 2、串联叠加法工作原理 现有技术装备以及烟气治理工艺流程的效率都是比较偏低，例如脱硫效率一般都在98%左右甚至更低，那么，如果将三个这样工作原理的吸收塔原型进行串联叠加性应用，脱硫效率一定会更高，例如99.9999%以上。 工艺流程工作原理 传统技术整治大气环境污染，例如脱硫都是采用一种循环工质，那么，如果依次采用三种化学性质截然不同的循环工质，例如稀酸溶液、水溶液和稀碱溶液进行净化处理，当然可以十分明显的提高脱除效率，达到极其接近于百分百无毒害性彻底整治目标。 1、整治大气环境污染，除尘、脱硫、脱氮、脱汞，进行烟气治理，当然最好是一体 化一步到位，当然首选脱除效率最高，效价比最高，安全投运率最高，脱除污染因子最全 面，运行操作最直观可靠，运行费用最低的，高效除尘、脱硫、脱氮、脱汞一体化高精尖 技术装备。 2、高效除尘、脱硫、脱氮、脱汞一体化高精尖技术装备，采用最先进湿式捕获大化 学处理技术非选择性催化还原法，拥有原创性、核心性、完全自主知识产权，完全国产化，发明专利名称《一种高效除尘、脱硫、脱氮一体化装置》，发明专利号。 3、吸收塔的使用寿命大于30年，保修三年，耐酸、耐碱、耐摩擦工质循环泵，以及 其它标准件的保修期，按其相应行业标准执行。 4、30年以内，极少、甚至可以说不会有跑、冒、滴、漏、渗、堵现象的发生。 5、将补充水引进到3#稀碱池入口，根据实际燃煤含硫量和烟气含硝量调整好钠碱量 以及相应补充水即可正常运行。 6、工艺流程： 三个工质循环系统的循环工质，分别经过三台循环泵进行加压、喷淋。 （1）可以采用废水的补充水进入进行第三级处理的稀碱池，通过第三级循环泵或者称 为稀碱泵，进行第三次微分捕获微分净化处理，然后溢流至中水池。 （2）从稀碱池溢流来的稀碱水自流进入中水池，经过第二级循环泵或者称为中水泵的 加压循环，进行第二次微分捕获微分净化处理的喷淋布水。 （3）从中水池溢流来的中水进入稀酸池，第一级循环泵或者称为稀酸泵泵出的循环工 质，在进行第一级微分捕获微分净化处理循环过程当中，在稀酸池经过处理，成为多元酸， 通过补充水和澄清水保持两个循环系统工作。
1.烟气脱硫技术 由于我国的大部分煤炭、铁矿资源中含硫量较高，因此在火力发电、钢铁、建材生产过程中由于高温、富氧的环境而产生了含有大量二氧化硫的烟气，从而给我国大气污染治理带来了极大的环保压力。 据国家环保部统计，2012年全国二氧化硫排放总量为2117.6万吨，其中工业二氧化硫排放量1911.7万吨，而分解到三个重点行业分别如下：电力和热力生产业为797.0万吨、钢铁为240.6万吨、建材为199.8万吨，三个行业共计1237.4万吨达到整个工业二氧化硫排的64.7%。“十一五”期间，我国全面推行烟气脱硫技术以后，我国烟气脱硫通过近十年的发展，积累了大量的工程实践经验，其中最常用的为湿法、干法以及半干法烟气三种脱硫技术。
1.1湿法脱硫技术 1.1.1石灰石-石膏法 这是一种成熟的烟气脱硫技术，在大型火电厂中，90%以上采用湿式石灰石—石膏法烟气脱硫工艺流程。该工艺采用石灰石（即氧化钙）浆液作为脱硫剂，与烟气中的二氧化硫发生反应生产亚硫酸钙，亚硫酸钙与氧气进一步反应生产硫酸钙。硫酸钙经过过滤、干燥后形成脱硫副产品石膏。 这项工艺的关键在于控制烟气流量和浆液的pH值，在合适的工艺条件下，即使在低钙硫比的情况下，也能保持较高的脱硫效率，通常可以达到95%以上。但是该工艺流程复杂且需要设置废水处理系统，因而工程造价高、占地面积大。同时，由于石灰石浆液的溶解性较低，即使通过调节了浆液pH值提高了石灰石的溶解度，但是在使用喷嘴时由于压力的变化，仍然容易发生堵塞喷嘴的情况并且易磨损设备，因而大幅度增加了脱硫设施后期的运营维修费用。 同时由于脱硫烟气中的粉尘成分复杂，在采用石灰石-石膏法时生成的脱硫石膏的杂质含量较多，在石灰石资源丰富的我国，这种品质有限的脱硫石膏很难具有利用价值，通常只能采用填埋进行处理。为了解决这一问题，有企业采用白云石（即氧化镁）作为脱硫剂来替代石灰石，从而使脱硫副产品由石膏变为了七水硫酸镁，而七水硫酸镁由于其水溶性高易于提纯，因而可以制成为合格品质的化学添加剂或化肥使用，其经济价值要远高于脱硫石膏。但是与其相关对的是脱硫剂白云石的成本也远高于石灰石，给企业后期运营成本也带来较大的压力。
石灰石-石膏湿法脱硫工艺概述 烟气脱硫采用技术为石灰石-石膏湿法烟气脱硫工艺。脱硫剂采用石灰石粉(CaCO3), 石灰石由于其良好的化学活性及低廉的价格因素而成为目前世界上湿法脱硫广泛采用的脱硫剂制备原料。SO2与石灰石浆液反应后生成的亚硫酸钙, 就地强制氧化为石膏,石膏经二级脱水处理可作为副产品外售。 本设计方案采用传统的单回路喷淋塔工艺,将含有氧化空气管道的浆池直接布置在吸收塔底部, 塔内上部设置三层喷淋层与二级除雾器。从锅炉来的原烟气中所含的SO2与塔顶喷淋下来的石灰石浆液进行充分的逆流接触反应,从而将烟气中所含的SO2去除,生成亚硫酸钙悬浮。在浆液池中通过鼓入氧化空气,并在搅拌器的不断搅动下,将亚硫酸钙强制氧化生成石膏颗粒。脱硫效率按照不小于90％设计。其她同样有害的物质如飞灰,SO3,HCI 与HF也大部分得到去除。该脱硫工艺技术经广泛应用证明就是十分成熟可靠的。 工艺布置采用一炉一塔方案,石灰石制浆、石膏脱水、工艺水、事故浆液系统等两塔公用。#1锅炉来的原烟气由烟道引出,经升压风机(两台静叶可调轴流风机) 增压后, 送至吸收塔,进行脱硫。脱硫后的净烟气经塔顶除雾器除雾后通过烟囱排放至大气。#2炉的烟道系统流程与#1炉相同,布置上与#1炉为对称布置。 脱硫剂采用外购石灰石粉,用滤液水制成30%的浆液后在石灰石浆液箱中贮存,通过石灰石浆液泵不断地补充到吸收塔内。脱硫副产品石膏通过石膏排出泵,从吸收塔浆液池抽出,输送至石膏旋流站(一级脱水系统),经过一级脱水后的底流石膏浆液其含水率约为50%左右,直接送至真空皮带过滤机进行二级过滤脱水。石膏被脱水后含水量降到10％以下。石膏产品的产量为20、42t/h(#1、#2炉设计煤种,石膏含≤10％的水分)。脱硫装置产生的废水经脱硫岛设置的废水处理装置处理后达标排放或回收利用。 脱硝工艺系统描述 3、1 脱硝工艺的原理与流程 本工程采用选择性催化还原法(SCR)脱硝技术。SCR脱硝技术就是指在催化剂的作用下,还原剂(液氨)与烟气中的氮氧化物反应生成无害的氮与水,从而去除烟气中的NOx。选择性就是指还原剂NH3与烟气中的NOx发生还原反应,而不与烟气中的氧气发生反应。 化学反应原理 4 NO + 4 NH3 + O2 --> 4 N2 + 6 H2O 6 NO2 + 8 NH3 + O2 --> 7 N2 + 12 H2O
烟气脱硫脱硝技术大汇总 第一部分 脱硫技术 目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。湿法脱硫技术较为成熟，效率高，操作简单。 1湿法烟气脱硫技术 优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90％，技术成熟，适用面广。湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80％以上。 缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。 分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。 A石灰石／石灰-石膏法： 原理：是利用石灰石或石灰浆液吸收烟气中的SO2，生成亚硫酸钙，经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙 （CaSO4），以石膏形式回收。是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90％以上。 目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石
灰法容易结垢的缺点。 B 间接石灰石-石膏法: 常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。原理：钠碱、碱性氧化铝(Al2O3·nH2O)或稀硫酸（H2SO4）吸收SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。 C 柠檬吸收法： 原理：柠檬酸(H3C6H5O7·H2O)溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99％以上。这种方法仅适于低浓度SO2烟气，而不适于高浓度SO2气体吸收，应用范围比较窄。 另外，还有海水脱硫法、磷铵复肥法、液相催化法等湿法烟气脱硫技术。 2干法烟气脱硫技术 优点：干法烟气脱硫技术为气同反应，相对于湿法脱硫系统来说，设备简单，占地面积小、投资和运行费用较低、操作方便、能耗低、生成物便于处置、无污水处理系统等。 缺点：但反应速度慢，脱硫率低，先进的可达60-80％。但目前此种方法脱硫效率较低，吸收剂利用率低，磨损、结垢现象比较严重，在设备维护方面难度较大，设备运行的稳定性、可靠性不高，且寿命较短，限制了此种方法的应用。 分类：常用的干法烟气脱硫技术有活性碳吸附法、电子束辐射法、荷电干式吸收剂喷射法、金属氧化物脱硫法等。 典型的干法脱硫系统是将脱硫剂(如石灰石、白云石或消石灰)直接喷入炉内。以石灰石为例，在高温下煅烧时，脱硫剂煅烧后形成多孔的氧化
最全面的烟气脱硫脱硝技术大汇总 第一部分脱硫技术目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。湿法脱硫技术较为成熟，效率高，操作简单。 一、湿法烟气脱硫技术 优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于 90% ，技术成熟，适用面广。湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80% 以上。 缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。 分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。 A 石灰石/石灰-石膏法： 原理：是利用石灰石或石灰浆液吸收烟气中的SO2 ，生成亚硫酸钙，经分离的亚硫酸钙(CaSO3) 可以抛弃，也可以氧化为硫酸钙(CaSO4) ，以石膏形式回收。是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90% 以上。 目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。 B 间接石灰石- 石膏法：常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。原理：钠碱、碱性氧化铝(Al2O3˙nH2O)或稀硫酸(H2SO4) 吸收SO2 ，生成的吸收液与石灰石反应而得以再生，并生成石膏。该法操作简单，二

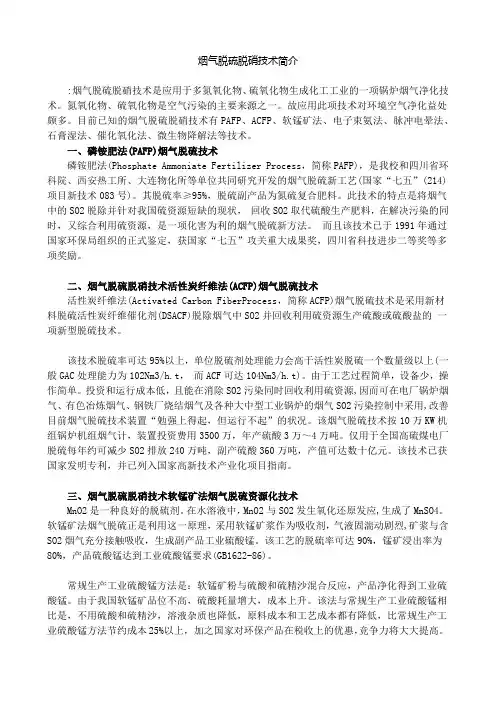

烟气脱硫脱硝技术简介 :烟气脱硫脱硝技术是应用于多氮氧化物、硫氧化物生成化工工业的一项锅炉烟气净化技术。氮氧化物、硫氧化物是空气污染的主要来源之一。故应用此项技术对环境空气净化益处颇多。目前已知的烟气脱硫脱硝技术有PAFP、ACFP、软锰矿法、电子束氨法、脉冲电晕法、石膏湿法、催化氧化法、微生物降解法等技术。 一、磷铵肥法(PAFP)烟气脱硫技术 磷铵肥法(Phosphate Ammoniate Fertilizer Process，简称PAFP)，是我校和四川省环科院、西安热工所、大连物化所等单位共同研究开发的烟气脱硫新工艺(国家“七五”(214)项目新技术083号)。其脱硫率≥95%，脱硫副产品为氮硫复合肥料。此技术的特点是将烟气中的SO2脱除并针对我国硫资源短缺的现状，回收SO2取代硫酸生产肥料，在解决污染的同时，又综合利用硫资源，是一项化害为利的烟气脱硫新方法。而且该技术已于1991年通过国家环保局组织的正式鉴定，获国家“七五”攻关重大成果奖，四川省科技进步二等奖等多项奖励。 二、烟气脱硫脱硝技术活性炭纤维法(ACFP)烟气脱硫技术 活性炭纤维法(Activated Carbon FiberProcess，简称ACFP)烟气脱硫技术是采用新材料脱硫活性炭纤维催化剂(DSACF)脱除烟气中SO2并回收利用硫资源生产硫酸或硫酸盐的一项新型脱硫技术。 该技术脱硫率可达95%以上，单位脱硫剂处理能力会高于活性炭脱硫一个数量级以上(一般GAC处理能力为102Nm3/h.t，而ACF可达104Nm3/h.t)。由于工艺过程简单，设备少，操作简单。投资和运行成本低，且能在消除SO2污染同时回收利用硫资源,因而可在电厂锅炉烟气、有色冶炼烟气、钢铁厂烧结烟气及各种大中型工业锅炉的烟气SO2污染控制中采用,改善目前烟气脱硫技术装置“勉强上得起，但运行不起”的状况。该烟气脱硫技术按10万KW机组锅炉机组烟气计，装置投资费用3500万，年产硫酸3万～4万吨。仅用于全国高硫煤电厂脱硫每年约可减少SO2排放240万吨，副产硫酸360万吨，产值可达数十亿元。该技术已获国家发明专利，并已列入国家高新技术产业化项目指南。 三、烟气脱硫脱硝技术软锰矿法烟气脱硫资源化技术 MnO2是一种良好的脱硫剂。在水溶液中，MnO2与SO2发生氧化还原发应,生成了MnSO4。软锰矿法烟气脱硫正是利用这一原理，采用软锰矿浆作为吸收剂，气液固湍动剧烈,矿浆与含SO2烟气充分接触吸收，生成副产品工业硫酸锰。该工艺的脱硫率可达90%，锰矿浸出率为80%，产品硫酸锰达到工业硫酸锰要求(GB1622-86)。 常规生产工业硫酸锰方法是：软锰矿粉与硫酸和硫精沙混合反应，产品净化得到工业硫酸锰。由于我国软锰矿品位不高，硫酸耗量增大，成本上升。该法与常规生产工业硫酸锰相比是，不用硫酸和硫精沙，溶液杂质也降低，原料成本和工艺成本都有降低，比常规生产工业硫酸锰方法节约成本25%以上，加之国家对环保产品在税收上的优惠，竞争力将大大提高。
