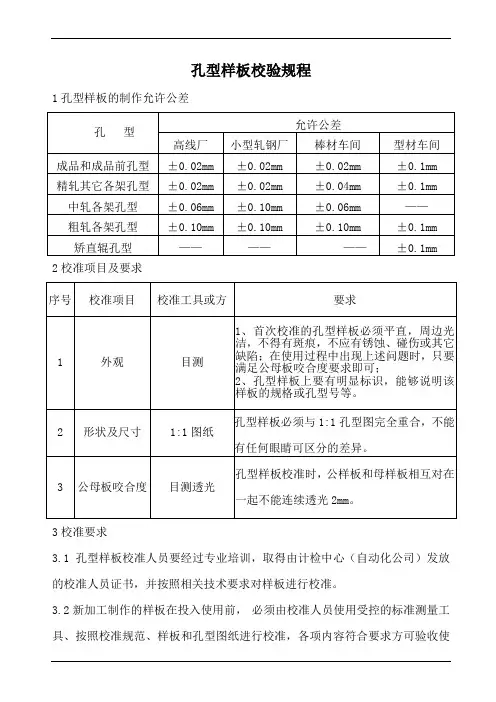

孔型样板校验规程
1孔型样板的制作允许公差
2校准项目及要求
3校准要求
3.1孔型样板校准人员要经过专业培训，取得由计检中心（自动化公司）发放的校准人员证书，并按照相关技术要求对样板进行校准。
3.2新加工制作的样板在投入使用前，?必须由校准人员使用受控的标准测量工
具、按照校准规范、样板和孔型图纸进行校准，各项内容符合要求方可验收使用，并填写《样板校准记录》。
3.4生产车间按校准周期及实效校准样板，对在校准周期内的样板准确度有异议的，可随时请校准人员重新校准，并填写校准记录。
3.5校准人员要制定孔型样板抽检计划并按时抽检，以确保孔型样板在校准周期内合格。
4校准结果的处理
4.1经校准合格的样板，校准人员填写《样板校准记录》并张贴公司统一合格标识后，各生产车间进行使用和保管，要求轻拿轻放、常温、常压、防水、防撞击。
4.2经校准不合格的样板，校准人员填写《样板校准记录》及《样板校准结果通知书》，并由生产车间整修，整修后的样板按本规范重新校准。合格即投入使用，不合格执行报废制度。生产车间要对不合格孔型样板进行严格控制，不得使用。
5校准间隔
孔型样板的校准固定周期为12个月。
6 参考文件
JJF 1071国家计量校准规范编写规则
JJF 1001 通用计量术语及定义
GBT/T 8170 数值修约规则与极限数值的表示和判定
