根据轴承的工作原理可分：滚动摩擦轴承（滚动轴承）和滑动摩擦轴承（滑动轴承）。

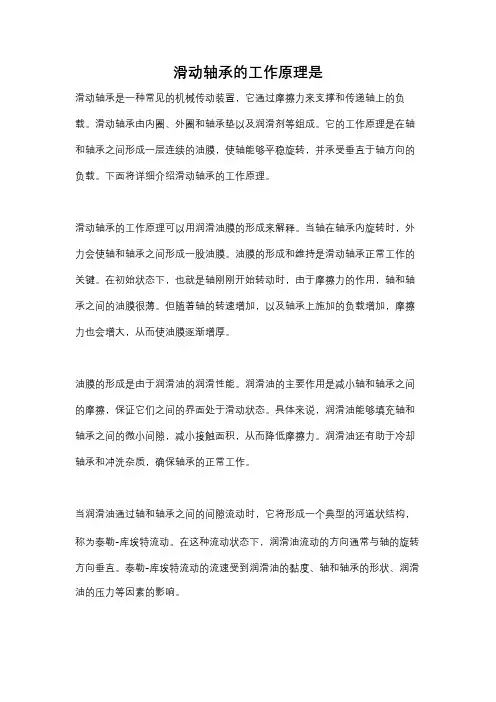

滑动轴承:在滑动轴承表面若能形成润滑膜将运动副表面分开，则滑动摩擦力可大大降低，由于运动副表面不直接接触，因此也避免了磨损。滑动轴承的承载能力大，回转精度高，润滑膜具有抗冲击作用，因此，在工程上获得广泛的应用。

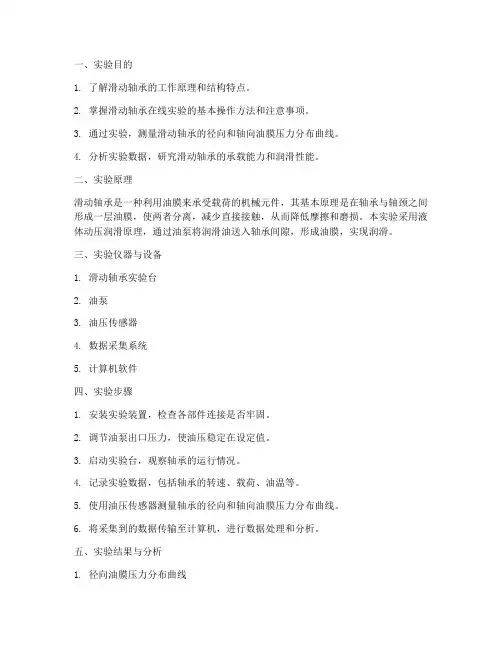

润滑膜的形成是滑动轴承能正常工作的基本条件，影响润滑膜形成的因素有润滑方式、运动副相对运动速度、润滑剂的物理性质和运动副表面的粗糙度等。滑动轴承的设计应根据轴承的工作条件，确定轴承的结构类型、选择润滑剂和润滑方法及确定轴承的几何参数。
角接触轴承安装方法
FAG NSK NTN KOYO NACHI IJK 单列角接触球轴承双列角接触球轴承 FAG精密主轴轴承系列NSK精密轴承系列 QJ:四点接触球轴承推力角接触球轴承 角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴 承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。 单列角接触球轴承有以下几种结构形式： （1）分离型角接触球轴承 这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。 （2）非分离型角接触球轴承 这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种： ①接触角α=40°，适用于承受较大的轴向载荷；
万能配对的轴承，也可按使用要求配置成有预过盈的轴承，并以后置代号GA、GB、GC表示。GA 表示配对后有较小的预过盈；GB表示配对后有中等预过盈；GC表示配对后有较大的预过盈。 因吸排液口压力不等也使并非完全对称的叶轮两侧所受液体压力不等，从而产生了轴向力。叶轮两侧液体压力假如不计轴的截面积，也不考虑叶轮旋转对压力分布的影响，则作用在叶轮上的力为轮盘受的力和轮盖受的力的差值，转化为计算式就是出口压力和进口压力差值与叶轮轮盖的面积的乘积，因为出口压力始终大于进口压力，所以，当离心泵旋转起来就一定有了一个沿轴并指向入口的力作用在转子上。 不平衡的轴向力会加重止推轴承的工作负荷，对轴承不利，同时轴向力使泵转子向吸入口窜动，造成振动并可能使叶轮口环摩擦使泵体损坏。 对于多级离心泵来说，一般出口压力远大于入口压力，所以用平衡力来消除轴向力就显得尤其重要，如何消除轴向力呢？多级泵一般采用的是平衡盘和叶轮的对称安装，单级泵一般是在叶轮上开平衡孔，当然还有在叶轮轮盘上安装平衡叶片的方式来平衡轴向力。 虽然我们要求的是消除轴向力，但假如完全消除了也会造成转子在旋转中的不稳定，所以在设计的时候，会设计出30%的量让轴承来抵消，这就是为什么多级泵非驱动端轴承通常都是角接触轴承的原因，因为它可以用来承受 如图所示，在角接触球轴承背靠背安装时，需要在两轴承之间添加垫圈吗？如果需要是如②所示还是③所示那样添加？ 为角接触轴承加垫圈是给轴承施加预紧的一种方法。目的是提高轴承的刚性、使轴承实现理想的游隙。 一般轴承出厂前已经是带预紧的轴承了，通过外部构建施加预紧比较少见。 图3是提高背对背轴承预紧力的正确方式。不过要详细查轴承的预紧参数，根据参数加工合适的垫圈。普通轴承施加预紧还要计算轴承的内部游隙。 角接触球轴承为什么要成对安装 单列向心角接触球轴承，只能承受单个方向的轴向力。有的场合为了能够承受双向轴向力，需要
轴承温度标准-泵轴承温度标准 GB3215-82 4.4.1 泵工作期间，轴承最高温度不超过80 JB/T5294-91 3.2.9.2 轴承温升不得超过环境温度40，最高温度不得超过80 JB/T6439-92 4.3.3 泵在规定工况下运转时，内装式轴承处外表面温度不应高出输送介质温度20，最高温度不高于80。外装式轴承处外表面温升不应高处环境温度40。最高温度不高于80 JB/T7255-94 5.15.3 轴承的使用温度。轴承温升不得超过环境温度35，最高温度不得超过75 JB/T7743－95 7.16.4 轴承温升不得超过环境温度40，最高温度不得超过80 JB/T8644－1997 4.14 轴承温升不得超过环境温度35，最高温度不得超过80 电机轴承温度规定、出现异常的原因及处理。 规程规定，滚动轴承最高温度不超过95?C，滑动轴承最高温度不超过80?C。并且温升不超过55?C（温升为轴承温度减去测试时的环境温度）；具体见HG25103-91 轴承温升过高的原因及处理： (1)原因：轴弯曲，中心线不准。 处理；重新找中心。 (2)原因：基础螺丝松动。 处理：拧紧基础螺丝。 (3)原因：润滑油不干净。 处理：更换润滑油。 (4)原因：润滑油使用时间过长，未更换。 处理：洗净轴承，更换润滑油。 (5)原因：轴承中滚珠或滚柱损坏。 处理：更换新轴承。
按照国家标准，F级绝缘B级考核，电机温升控制在80K（电阻法），90K（元件法）。考虑到环境温度40度的情况，电机运行最高温度不能超过120/130度。轴承温度最高允许95度。用红外检测枪测量轴承室外表面的温度，经验上，4极电机最高点温度不能超过70度。对于电机本体，不用监测。电机制造完成后，一般情况下，他的温升基本上是固定的，不会随着电机运行发生突变或者不断增长。而轴承是易损件，需要检测。
角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴 承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。 单列角接触球轴承有以下几种结构形式： （1）分离型角接触球轴承 这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。 （2）非分离型角接触球轴承 这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种： ①接触角α=40°，适用于承受较大的轴向载荷； ②接触角α=25°，多用于精密主轴轴承；
③接触角α=15°，多用于较大尺寸精密轴承。 （3）成对配置的角接触球轴承 成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。 单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型： 背对背配置O型配置面对面配置 X型配置 串联配置 T型配置 ①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。 ②面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷； ③串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。 此外，还有一种可供任意配对的单列角接触球轴承。这种轴承经特殊加工，可以两个背靠背、两个面对面或两个串联等任意方式组合，配对组合的轴向间隙可根据需要选择，后置代号CA表示轴向间隙较小，CB表示轴向间隙适中，CC表示轴向间隙较大。 万能配对的轴承，也可按使用要求配置成有预过盈的轴承，并以后置代号GA、GB、GC表示。GA 表示配对后有较小的预过盈；GB表示配对后有中等预过盈；GC表示配对后有较大的预过盈。
角接触轴承安装方法精 编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴 承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。 单列角接触球轴承有以下几种结构形式： （1）分离型角接触球轴承 这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。 （2）非分离型角接触球轴承 这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种： ①接触角α=40°，适用于承受较大的轴向载荷； ②接触角α=25°，多用于精密主轴轴承；
③接触角α=15°，多用于较大尺寸精密轴承。 （3）成对配置的角接触球轴承 成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。 单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型： 背对背配置O型配置面对面配置 X型配置 串联配置 T型配置 ①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。 ②面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这
角接触球轴承 轴承型号：7205轴承[1] 轴承系列：角接触球轴承 轴承内径：25 轴承外径：52 轴承厚度：15 (Angular Contact Ball Bearings)可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。并且只能限制轴或外壳在一个方向的轴向位移。成对双联球轴承 若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。这样即可避免引起附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。保持架的材质有黄铜、合成树脂等，依轴承形式、使用条件而区分。 角接触球轴承的安装 角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。
安装形式 角接触球轴承的安装形式，有背对背、面对面和串联排列三种。背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。
滑动轴承技术标准 一、术语、分类及符号 GB／T 2889——1994 滑动轴承术语 GB／T 18327．1——2001 滑动轴承基本符号 GB／T 18327．2——2001 滑动轴承应用符号 GB／T 18844——2002 滑动轴承损坏和外观变化的术语、特征及原因 二、检验方法 GB／T 7948—1987 塑料轴承极限PV试验方法 GB／T12948—1991 滑动轴承双金属结合强度破坏性试验方法 GB／T16748—1997 滑动轴承金属轴承材料的压缩试验 GB／T18325．1—2001 滑动轴承流体动压润滑条件下试验机内和实际应用的滑动轴承疲劳强度 GB／T18329．1—2001 滑动轴承多层金属滑动轴承结合强度的超声波无损检验 GB／T 18330—2001 滑动轴承薄壁轴瓦和薄壁轴套的壁厚测量 GB／T 18331．1—2001 滑动轴承卷制轴套外径的检测 JB／T 7920—1995(原GB 6415——86) 滑动轴承薄壁轴瓦周长的检验方法 JB／T 7925．1—1995(原GB 10452—89) 滑动轴承单层轴承减摩合金的硬度检验方法 JB／T 7925．2—1995(原GB 10453—89) 滑动轴承多层轴承减摩合金的硬度检验方法 JB／T 9749—1999 内燃机铸造铜铅合金轴瓦金相检验 JB／T 9763——1999 内燃机精密电镀减摩层轴瓦检验规范 QC／T 558—1999 汽车发动机轴瓦双金属结合强度破坏性试验方法 三、材料 GB／T 1174——1992 铸造轴承合金 GB／T 18326—2001 滑动轴承薄壁滑动轴承用金属多层材料
第16章 滑动轴承 16.1 滑动轴承的种类和摩擦状态 轴承是支承轴颈的部件，有时也用来支承轴上的回转零件，根据轴承中摩擦性质的不同，轴承可分为滑动摩擦轴承(简称滑动轴承)和滚动摩擦轴承（简称滚动轴承）两大类。 滑动轴承的类型很多，根据轴承所承受载荷的方向，滑动轴承可分为向心滑动轴承和推力滑动轴承。其中向心滑动轴承用于承受与轴线垂直的径向力；推力滑动轴承则用于承受与轴线平行的轴向力。根据其滑动表面间润滑状态的不同，可分为液体润滑轴承、不完全液体润滑轴承(指滑动表面间处于边界润滑或混合润滑状态)和无润滑轴承(指工作前和工作时加润滑剂)。根据液体润滑承载机理的不同，又可分为液体动压润滑轴承(简称液体动压轴承)和液体静压润滑轴承(简称液体静压轴承) 。 16.1.1 干摩擦状态 当两摩擦表面间没有任何润滑剂存在时，将出现如图16-1(a)所示的两金属表面直接接触，称为干摩擦状态。此时，必有大量的摩擦功损耗和严重的磨损。在滑动轴承中则表现为强烈的升温，甚至把轴瓦烧毁。所以，在滑动轴承中不允许出现干摩擦状态。 16.1.2 边界摩擦状态 两摩擦表面间有润滑油存在，由于润滑油与金属表面的吸附作用，将在金属表面上形成极薄的边界油膜[图16-1(b)]。边界油膜的厚度比一微米还小，不足以将两金属表面分隔开，所以相互运动时，金属表面微观的高峰部分仍将互相搓削，这种状态称为边界摩擦状态。一般而言，金属表层覆盖一层边界油膜后，虽不能绝对消除表面的磨损，却可以起着减轻磨损的作用。这种状态的摩擦系数1.0~008.0≈f 。 16.1.3 液体摩擦状态 若两摩擦表面间有充足的润滑油，而且能满足一定的条件，则在两摩擦面间能形成厚几十微米的压力油膜。它能将相对运动着的两金属表面分隔开，如图16-1(c)所示。此时，只有液体之间的摩擦，称为液体摩擦状态。换言之，形成的压力油膜可以将重物托起，使其浮在油膜之上。由于两摩擦表面被有隔开而不直接接触，摩擦系数很小（008.0~001.0≈f ），所以显著地减少了摩擦和磨损。
小强出品 热电分公司企业标准XXXX ZCYS-2013XXXX- 滚动轴承入库验收标准
2013-5-30发布2013-5-30实施热电分公司发布XXXX
目录 1 目的 2 适用范围 3 引用文件及关联文件 4 术语定义和缩略语
5 执行程序 6 职责 评价表/《滚动轴承入库验收标准》执行情况检查附件：7． 1 目的 为了严格控制滚动轴承产品质量，规范滚动轴承验收方法，为采购滚动轴承的验收工 作提供指导依据，特制定本标准。 2 适用范围 适用于XX公司滚动轴承采购中，专业人员进行入库验收工作。由于市场上一些假冒产 品仿真程度非常高，靠常规的验收手段无法准确鉴定其真伪，当发生产品质量有疑问又无 法确定其真伪时，需委托有资质的权威机构进行鉴定并给出结论。另外，计划每年将XX公司采购轴承的所有品牌抽取5%的量进行权威鉴定。 3 引用文件及关联文件 3.1引用文件 《实用轴承手册》，辽宁科学出版社，2001.10 GBT307.1-2005滚动轴承、公差 GBT307.2-2005滚动轴承、公差的测量方法 GBT276-94滚动轴承深沟球轴承外形尺寸 GBT5868-2003滚动轴承安装尺寸 4 术语定义和缩略语 滚动轴承形式多样，不同的系列其游隙及各尺寸标准也不同，国家颁布的各类轴承标 准较多，并且几家知名品牌如瑞典SKF、德国FAG、日本NSK、美国TIMKEN、瓦轴ZWZ等，均有自己公司产品的尺寸标准，故本标准只提供滚动轴承验收的方法和部分标准。 深沟球轴承示意图
D-轴承公称外径，d-轴承公称内径，B-公称宽度 游隙：分为径向游隙和轴向游隙。 径向游隙：无外载荷作用时，一个套圈相对另一套圈从一个径向偏心极限位置，移向 相反极限位置的径向距离的平均值。． 轴向游隙：无外载荷作用时，一个套圈相对另一套圈，从一个轴向极限位置移向相反 的极限位置的轴向距离的平均值。 5 执行程序 5.1型号、包装验收 5.1.1查看型号是否符合要求，如果是进口轴承查看报关单、合格证和原产地证明是 否齐全。 5.1.2产品的包装无破损，防锈油覆盖均匀、充足。 5.2外观检查 5.2.1表面无脏污。 5.2.2轴承的滚动体及滚道表面是否有变色、伤痕、裂纹和凹痕、锈蚀和麻点、起皮 和折叠，整体应无伤痕或机械加工留下的毛刺，倒角均匀。 5.2.3保持架应不松散、无破损，与滚动体间隙不过大。检查铆钉头是否偏位、松动，焊接的位置是否正确，是否有焊接不牢的现象。 5.2.4钢印字体应凹下较深，不浮于表面，且非常清晰、不模糊。 5.3轴承外形尺寸检验，包括轴承的内、外径和宽度 5.3.1选取不同角度至少4个以上的点进行测量，可得出最小和最大直径，用以判断 圆度是否合格，在合格的基础上取平均值作为最终测量值。 5.3.2轴承与轴的配合一般要求有0.02mm-0.05mm的紧力，如有条件测得轴颈的尺寸 可加以判断。 5.3.3内径一般用内径百分表、内径千分尺或游标卡尺测量，外径一般用外径千分尺 或游标卡尺测量，宽度一般用游标卡尺测量。 5.4径向游隙的测量 应在轴承非预紧状态下测量，一般有3种测量方法：塞尺测量法、压铅丝法和千分表 测量法。 5.4.1用塞尺测量。确认滚动轴承最大负荷部位，在与其成180°的滚子与外圈之间 塞入塞尺，松紧相宜的塞尺厚度即为轴承径向游隙。这种方法广泛应用于调心轴承和圆柱滚子轴承。 5.4.2压铅丝法。 a、选取直径合适的铅丝，不宜过细和过粗，尤其不能过粗，因为铅丝过粗时，压缩 到一定程度就会产生非常大的反作用力，当滚子挤压过铅丝时，轴承内、外圈会 有微量的弹性变形导致数据不准确。同样的道理，一般只用单根铅丝进行测量， 不能将细铅丝缠成双股来测量。 b、测量径向游隙应在外圈上选取固定一个点，并选取多个滚子测得多组数据，分析 判断所得值数据是否合格，在合格的基础上取平均值作为最终测量值。双列轴承 同排滚子测得径向游隙一般误差不应大于0.03mm。 c、压铅丝时应保证轴承转动自由，内外圈无错位、偏斜。 5.4.3用千分表测量。将轴承垂直放置，千分表架在外圈垂直位置上，然后在180° 位置上垂直顶起滚动轴承外圈，千分表读数的变化量就是轴承的径向游隙。 5.5轴向游隙的测量 一般有2种测量方法：塞尺测量法和千分表测量法。
角接触轴承使用方法 角接触轴承的尺寸怎么测量和安装 以单套角接触球轴承为例； 外径和内径的测方法同单列深沟球轴承，角接触深沟球轴承的宽度称为装配高； AC接触类型的：以大端为基准，预紧力作用在外圈大端面上，实际受力的是在内圈的另一侧；反之，以大端为基准，预紧力作用在内圈的另一个端面上，实际受力的是在外圈的大端面。 BM接触类型的：与上述的情形类似。 角接触球轴承的特点及用途： 角接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。 单列角接触球轴承只能承受一个方向的轴向载荷，在承受径向载荷时，会引起附加轴向力，必须施向相应的反向载荷，因此，该种轴承一般都成对使用。双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷，它能限制轴或外壳双向轴向位移，接触角为30度。 成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷，也可以承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。 具体分类及型号对照： 1、a=15o的角接触球轴承（70000 C型） 2、a=25o的角接触球轴承（70000 AC型） 3、a=40o的角接触球轴承（70000 B型） 4、a=15o的高速密封角接触球轴承（B70000 C-2RZ型） 5、a=25o的高速密封角接触球轴承（B70000 AC-2RZ型） 6、a=15o的高速密封角接触陶瓷球轴承（B70000 C-2RZ/HQ1型） 7、a=25o的高速密封角接触陶瓷球轴承（B70000 AC-2RZ/HQ1型） 8、背靠背成对双联角接触球轴承［70000 C（AC、B）/DB型］ 9、面靠面成对双联角接触球轴承［70000 C（AC、B）/DF型］ 10、串联成对双联角接触球轴承［70000 C（AC、B）/DT型］ 11、有装球缺口的双列角接触球轴承（0000型a=30o） 12、无装球缺口的双列角接触球轴承（0000 A型a=30o） 13、一面带防尘盖的双列角接触球轴承（0000 A-Z型a=30o） 14、两面带防尘盖的双列角接触球轴承（0000 A-2Z型a=30o） 15、一面带密封圈的双列角接触球轴承（0000 A-RZ型a=30o） 16、两面带密封圈的双列角接触球轴承（0000 A-2RZ型a=30o） 17、四点接触球轴承（QJ型a=35o） 成对使用是为了增加或平衡轴承作用力，根据轴向作用力的方向，可以选择DB背对背安装，DF面对面安装，DT串联安装，对于机床主轴而言，常用到三联安装、四联安装，甚至有五联安装，通常情况下，轴向负荷都是双向的，很少有纯单向的轴向负荷，所以角接触球轴承都是成对安装的。成对安装一方面能增加径向负荷能力，另一方面也能更有针对性的提供轴承负荷能力，增加主轴的韧性。
FAG NSK NTN KOYO NACHI IJK 单列角接触球轴承双列角接触球轴承 FAG精密主轴轴承系列NSK精密轴承系列 QJ:四点接触球轴承推力角接触球轴承 角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴 承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。 单列角接触球轴承有以下几种结构形式： （1）分离型角接触球轴承 这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。 （2）非分离型角接触球轴承 这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种： ①接触角α=40°，适用于承受较大的轴向载荷； ②接触角α=25°，多用于精密主轴轴承；
③接触角α=15°，多用于较大尺寸精密轴承。 （3）成对配置的角接触球轴承 成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。 单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型： 背对背配置O型配置面对面配置 X型配置 串联配置 T型配置 ①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。 ②面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷； ③串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。 此外，还有一种可供任意配对的单列角接触球轴承。这种轴承经特殊加工，可以两个背靠背、两个面对面或两个串联等任意方式组合，配对组合的轴向间隙可根据需要选择，后置代号CA表示轴向间隙较小，CB表示轴向间隙适中，CC表示轴向间隙较大。 万能配对的轴承，也可按使用要求配置成有预过盈的轴承，并以后置代号GA、GB、GC表示。GA 表示配对后有较小的预过盈；GB表示配对后有中等预过盈；GC表示配对后有较大的预过盈。
小强出品 XXXX热电分公司企业标准 XXXX- ZCYS-2013 滚动轴承入库验收标准 2013-5-30 发布2013-5-30 实施 XXXX热电分公司发布
标准控制表
目录 1 目的 2 适用范围 3 引用文件及关联文件 4 术语定义和缩略语 5 执行程序 6 职责 7 附件：《滚动轴承入库验收标准》执行情况检查/评价表
1 目的 为了严格控制滚动轴承产品质量，规范滚动轴承验收方法，为采购滚动轴承的验收工作提供指导依据，特制定本标准。 2 适用范围 适用于XX公司滚动轴承采购中，专业人员进行入库验收工作。由于市场上一些假冒产品仿真程度非常高，靠常规的验收手段无法准确鉴定其真伪，当发生产品质量有疑问又无法确定其真伪时，需委托有资质的权威机构进行鉴定并给出结论。另外，计划每年将XX公司采购轴承的所有品牌抽取5%的量进行权威鉴定。 3 引用文件及关联文件 3.1 引用文件 《实用轴承手册》，辽宁科学出版社，2001.10 GBT307.1-2005 滚动轴承、公差 GBT307.2-2005 滚动轴承、公差的测量方法 GBT276-94 滚动轴承深沟球轴承外形尺寸 GBT5868-2003 滚动轴承安装尺寸 4 术语定义和缩略语 滚动轴承形式多样，不同的系列其游隙及各尺寸标准也不同，国家颁布的各类轴承标准较多，并且几家知名品牌如瑞典SKF、德国FAG、日本NSK、美国TIMKEN、瓦轴ZWZ等，均有自己公司产品的尺寸标准，故本标准只提供滚动轴承验收的方法和部分标准。 深沟球轴承示意图 D-轴承公称外径，d-轴承公称内径，B-公称宽度 游隙：分为径向游隙和轴向游隙。 径向游隙：无外载荷作用时，一个套圈相对另一套圈从一个径向偏心极限位置，移向相反极限位置的径向距离的平均值。
角接触球轴承安装方法 双列角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。 双列角接触球轴承的安装形式有三种，分别是：背对背、面对面和串联排列三种。那么这三种安装形式各有什么特点与好处呢？ 背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大； 面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；
串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。 此外，在安装的过程中要注意一个参数，预加载荷的获得。预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。 预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0.012mm过盈量时，使用寿命降低380，有0.016mm 过盈量时，使用寿命降低501；当轴承装配有0.004mm间隙时，使用寿命显着下降，有0.008mm间隙时，使用寿命下降705。 因此，对预加载荷的大小进行合理选择十分重要。一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。同时，预
加载荷应稍大于或等于轴向工作载荷。 汇普轴承温馨提示：双列角接触球轴承经装配检验合格后，要以工作转速作空运转试验，时间不少于2h，温升应不超过15℃。
例11-1 一根装有两个斜齿轮的轴由一对代号为7210AC 的滚动轴承支承。已知两轮上的轴向力分别为F a1 = 3000 N ，F a2 = 5000 N ，方向如图。轴承所受径向力R 1= 8000 N ，R 2 = 12000 N 。冲击载荷系数 f d = 1，其它参数见附表。求两轴承的当量动载荷P 1、P 2。 例11-1图1 解： 1．求内部派生轴向力S 1、S 2的大小方向 S 1 = 0.68R 1 = 0.68×8000 = 5440 N S 2 = 0.68R 2 = 0.68×12000 = 8160 N ，方向如图所示。 2．求外部轴向合力F A F A = F a2－F a1 = 5000－3000 = 2000 N ， 方向与F a2的方向相同，如图所示。 3．求轴承所受的轴向力A 1、A 2 ∵ S 2 + F A = 8160 + 2000 = 10160 N ，S 2 + F A ＞S 1 = 5440 N ，轴承1被压紧。 ∴ A 1= S 2 + F A = 10160 N ，A 2 = S 2 = 8160 N 4．轴承的当量动载荷P 1、P 2 据：A 1/ R 1 = 10160/8000 = 1.27＞e = 0.68，得：X 1 = 0.41，Y 1 = 0.87 P 1 = f d （X 1 R 1 + Y 1 A 1）= 0.41×8000 + 0.87×10160 = 12119 N 据：A 2/ R 2 = 8160/12000 = 0.68 = e ，得：X 2 = 1，Y 2 = 0 P 2 = f d （X 2 R 2 + Y 2 A 2）= 8000 N 例11-3 某轴由一对代号为30212的圆锥滚子轴承支承，其基本额定动载荷C = 97.8 kN 。轴承受径向力R 1= 6000N ，R 2 =16500N 。轴的转速 n =500 r/min ，轴上有轴向力F A = 3000 N ，方向如图。轴承的其它参数见附表。冲击载荷系数 f d = 1。求轴承的基本额定寿命。 例11-3 图1 解： 1．求内部派生轴向力S 1、S 2的大小方向 20005.126000211=?==Y R S N 55005 .1216500222=?== Y R S N 方向如图所示。 2．求轴承所受的轴向力A 1、A 2 例11-3 图2
习题与参考答案 一、选择题 从下列各小题给出的A、B、C、D答案中任选一个： 1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。 A. 1或2 B. 3或7 C. N或NU D. 6或NA 2 一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用。 A. 深沟球轴承 B. 调心球轴承 C. 圆柱滚子轴承 D. 调心滚子轴承 3 滚动轴承内圈与轴颈、外圈与座孔的配合。 A. 均为基轴制 B. 前者基轴制，后者基孔制 C. 均为基孔制 D. 前者基孔制，后者基轴制 4 ★为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径r1应满足的关系。 A. r=r1 B. r＞r l C. r＜r1 D. r≤r l 5 不宜用来同时承受径向载荷和轴向载荷。 A. 圆锥滚子轴承 B. 角接触球轴承 C. 深沟球轴承 D. 圆柱滚子轴承 6 只能承受轴向载荷。 A. 圆锥滚子轴承 B. 推力球轴承 C. 滚针轴承 D. 调心球轴承 7 通常应成对使用。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 推力球轴承 D. 圆柱滚子轴承 8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 调心滚子轴承 D. 圆柱滚子轴承 9 不是滚动轴承预紧的目的。 A. 增大支承刚度 B. 提高旋转精度 C. 减小振动噪声 D. 降低摩擦阻力 10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。 A. 99％ B. 90％ C. 95％ D. 50％
11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 角接触球轴承 D. 调心轴承 12 角接触轴承承受轴向载荷的能力，随接触角 的增大而。 A. 增大 B. 减小 C. 不变 D. 不定 13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。 A. 内圈与心轴较紧、外圈与齿轮较松 B. 内圈与心轴较松、外圈与齿轮较紧 C. 内圈、外圈配合均较紧 D. 内圈、外圈配合均较松 14 ★滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示。 A. 轴承的类型、结构和尺寸 B. 轴承组件 C. 轴承内部结构变化和轴承公差等级 D. 轴承游隙和配置 15 ★滚动轴承的类型代号由表示。 A. 数字 B. 数字或字母 C. 字母 D. 数字加字母 二、填空题 16 滚动轴承的主要失效形式是和。 17 ★按额定动载荷计算选用的滚动轴承，在预定使用期限内，其失效概率最大为。 18 对于回转的滚动轴承，一般常发生疲劳点蚀破坏，故轴承的尺寸主要按计算确定。 19 ★对于不转、转速极低或摆动的轴承，常发生塑性变形破坏，故轴承尺寸应主要按计算确定。 20 ★滚动轴承轴系支点轴向固定的结构型式是：（1）；（2）；（3）。 21 轴系支点轴向固定结构型式中，两端单向固定结构主要用于温度的轴。 22 其他条件不变，只把球轴承上的当量动载荷增加一倍，则该轴承的基本额定寿命是原来的。 23 其他条件不变，只把球轴承的基本额定动载荷增加一倍，则该轴承的基本额定寿命是原来的。 24 圆锥滚子轴承承受轴向载荷的能力取决于轴承的。 25 滚动轴承内、外圈轴线的夹角称为偏转角，各类轴承对允许的偏转角都有一定的限制，允许的偏转角越大，则轴承的性能越好。 三、问答题 26 在机械设备中为何广泛采用滚动轴承？ 27 向心角接触轴承为什么要成对使用、反向安装？ 28 进行轴承组合设计时，两支点的受力不同，有时相差还较大，为何又常选用尺寸相同的轴
2、滚动轴承的主要尺寸与基本代号方法 2.1滚动轴承基本尺寸 对于轴承的主要尺寸，国际标准化组织（ISO）为保证国际上的互换性和生产中的经济性，已制定了统一的国际标准[ISO15、ISO355、ISO104]，分别对向心轴承、圆锥滚子、推力轴承的主要外形尺寸作了相应的规定，即对轴承的内径、外径宽度以及倒角尺寸进行了系列化、标准化，我国标准也等效采用了ISO标准的规定，对应的标准号分别为GB273.3--、GB273.1--、GB273.1--，装配倒角标准为GB274--。 主要尺寸标准化是指轴承轮廓尺寸，即内径、外径、宽度或高度以及倒角尺寸，对于内部尺寸，原则上不规定。 轴承尺寸的选择，一般是根据作用于轴承的负荷以及对轴承寿命与负荷容量（额定负荷）的要求来进行考虑的。 对于向心轴承（除圆锥滚子轴承外），针对各自标准内径规定了最大的8种外径尺寸，其系列为直径系列（7、8、9、0、1、2、3）顺序依次增大。 对于同一内径，外径组合（向心轴承），规定了最大8种宽度尺寸，其宽度系列（8、0、1、2、3、4、5、6）顺序依次增大。 对于公制圆锥滚子轴承，ISO355规定了相对于标准内径的直径系列分别以A、B、C、D、E、F、G表示，为外径依次增大，宽度尺寸分别以A、B、C、D、E 表示，为外径依次增大，此外还规定接触角的系列（1、2、3、4、5、6、7）接触角依次增大；我国标准规定的直径系列和宽度系列均为0、1、2、3。
GB/T272—93规定的轴承代号方法如下：2.2轴承代号排列规则表2.1
2.3基本代号排列规则：表2.2
2.4轴承内径代号
GB/T 27555-2011 滚动轴承带座外球面球轴承技术条件 GB/T 27559-2011 滚动轴承机床主轴用圆柱滚子轴承 GB/T 27560-2011 滚动轴承外球面球轴承铸造座技术条件 GB/T 25760-2010 滚动轴承滚针和推力球组合轴承外形尺寸 GB/T 25761-2010 滚动轴承滚针和角接触球组合轴承外形尺寸 GB/T 25762-2010 滚动轴承摩托车连杆支承用滚针和保持架组件 GB/T 25763-2010 滚动轴承汽车变速箱用滚针轴承 GB/T 25764-2010 滚动轴承汽车变速箱用滚子轴承 GB/T 25765-2010 滚动轴承汽车变速箱用球轴承 GB/T 25766-2010 滚动轴承外球面球轴承径向游隙 GB/T 25767-2010 滚动轴承圆锥滚子 GB/T 25768-2010 滚动轴承滚针和双向推力圆柱滚子组合轴承 GB/T 25770-2010 滚动轴承铁路货车轴承 GB/T 25771-2010 滚动轴承铁路机车轴承 GB/T 25772-2010 滚动轴承铁路客车轴承 GB/T 24604-2009 滚动轴承机床丝杠用推力角接触球轴承 GB/T 24605-2009 滚动轴承产品标志 GB/T 24608-2009 滚动轴承及其商品零件检验规则 GB/T 299-2008 滚动轴承双列圆锥滚子轴承外形尺寸 GB/T 300-2008 滚动轴承四列圆锥滚子轴承外形尺寸 GB/T 304.9-2008 关节轴承通用技术规则 GB/T 5859-2008 滚动轴承推力调心滚子轴承外形尺寸 GB/T 283-2007 滚动轴承圆柱滚子轴承外形尺寸 GB/T 292-2007 滚动轴承角接触球轴承外形尺寸 GB/T 5868-2003 滚动轴承安装尺寸 GB/T 304.3-2002 关节轴承配合 GB/T 290-2017 滚动轴承无内圈冲压外圈滚针轴承外形尺寸 GB/T 273.2-2018 滚动轴承外形尺寸总方案第2部分：推力轴承 GB/T 7813-2018 滚动轴承剖分立式轴承座外形尺寸 GB/T 307.4-2017 滚动轴承推力轴承产品几何技术规范（GPS）和公差值 GB/T 34884-2017 滚动轴承工业机器人谐波齿轮减速器用柔性轴承 GB/T 34891-2017 滚动轴承高碳铬轴承钢零件热处理技术条件 GB/T 34897-2017 滚动轴承工业机器人RV减速器用精密轴承 GB/T 12765-1991 关节轴承安装尺寸 GB/T 16643-2015 滚动轴承滚针和推力圆柱滚子组合轴承外形尺寸 GB/T 273.3-2015 滚动轴承外形尺寸总方案第3部分：向心轴承 GB/T 19673.1-2013 滚动轴承套筒型直线球轴承附件第1部分：1、3系列外形尺寸和公差 GB/T 19673.2-2013 滚动轴承套筒型直线球轴承附件第2部分：5系列外形尺寸和公差GB/T 308.1-2013 滚动轴承球第1部分：钢球 GB/T 4604.2-2013 滚动轴承游隙第2部分：四点接触球轴承的轴向游隙 GB/T 7217-2013 滚动轴承凸缘外圈向心球轴承凸缘尺寸 GB/T 16940-2012 滚动轴承套筒型直线球轴承外形尺寸和公差 GB/T 20057-2012 滚动轴承圆柱滚子轴承平挡圈和套圈无挡边端倒角尺寸
角接触轴承安装方法 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴 承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。 单列角接触球轴承有以下几种结构形式： （1）分离型角接触球轴承 这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。 （2）非分离型角接触球轴承 这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种： ①接触角α=40°，适用于承受较大的轴向载荷； ②接触角α=25°，多用于精密主轴轴承； ③接触角α=15°，多用于较大尺寸精密轴承。 （3）成对配置的角接触球轴承 成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。 单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型： 背对背配置O型配置面对面配置 X型配置 串联配置T型配置
