倒V天线单边振子长度数据及计算方式如下：
老业余无线电家们常说：有一部好电台，不如有架好天线。有短波电台的朋友都想有架八木天线，但制作或购买以及架设都有一定的负担。有短波的朋友常常为架设天线而犯愁，其实并不难。架设一架倒V天线取材容易、制作简单、架设也方便，两个人就可以架设调试成功。
1/4波长水平、倒V天线长度的计算公式：光速/频率/4*95%=（单臂）长度
21.400MHz天线的计算长度300000/21.4/4*95%=3330mm
14.270MHz天线的计算长度300000/14.27/4*95%=4993mm
7.05MHz天线的计算长度300000/7.05/4*95%=10107mm
29.60MHz天线的计算长度300000/29.60/4*95%=2667mm
以上仅仅是按照公式计算所得的长度，每个波段的天线最好是预长300mm左右，固定好位置后，用驻波表监测着逐步裁剪到最理想驻波的长度。或者使用发信机结合驻波表，监测每对振子的谐振频率（驻波低于1.2的频点)，边测边剪（随着谐振频率的升高，振子也在缩短，直到达到您所要的中心频点都低于等于1.2即可)。
例如：假设我们的目标频率是21.400MHz上述天线SWR最小值时候的频率读数是19.896MHz。
读数差=21.400MHz-19.896MHz=1.504MHz=1504KHz
计算得知15米波段每KHz对应修剪长度为0.025cm：
15米波段半波振子总修剪值=1504X0.025=37.6（cm）
振子两边对称剪去37.6/2=18.8（cm）
修剪振子要留有余地，差别越小越要细心，防止修剪过多。还要注意测试人员尽量远离天线振子，或站在偶极天线中间馈电点附近测试，减少人体干扰。另外，使用天线测试仪时，可以指示天线振子谐振时的阻抗，不断调整天线的夹角和高度可以改变阻抗，尽量调整阻抗接近50欧姆即可。
水平偶极天线角度与阻抗的关系如下：
水平偶极天线给电部角度为180度时的阻抗是73欧姆；从180度角度开始变窄，它的阻抗也会随之渐渐地下降。150度时是68欧姆，120度时是58欧姆，105时刚好是50欧姆，更窄的角度90度时是42欧姆，60度时刚降列23欧姆。
使用天线测试仪时，可以指示天线振子谐振时的阻抗，不断调整天线的夹角和高度可以改变阻抗，尽量调整阻抗接近50欧姆即可。
补充：直接将各波段并联比采用振子串陷波器的方法简单。
5G NR天线隔离度 5G NR（2.6GHz频段）与其它无线系统共址时，需预留足够的干扰隔离距离规避干扰，同时多系统共址时需要预留不同天馈系统间的安装和维护空间，因此建议： （1）5G NR（2.6GHz）系统与D频段TD-LTE系统邻频，需要时隙对齐避免交叉时隙干扰。 （2）5G NR大规模天线阵与GSM/NB-IoT（900MHz）CDMA 1X/NB-IoT（800MHz）/FDD LTE（900MHz和1.8GHz）/WCDMA/FDD LTE（2.1GHz）/TD-SCDMA（A频段）/TD-LTE（F频段）/5G NR（3.5GHz）/5G NR（4.9GHz）定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.5m；垂直距离≥0.3m。 （3）5G NR大规模天线阵与DCS定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.9m；垂直距离≥0.3m。 （4）如果安装空间有限，可以适当缩减隔离距离，以不影响天馈系统安装和维护为宜。同时隔离距离不应该小于下表所示数值： 表 10.1-1 5G NR（2.6GHz频段）与其它移动通信系统共站站时的隔离距离要 求 1.15G NR（ 2.6GHz频段）与其他无线电台（站）的干扰协调 根据中国人民共和国无线电频谱划分方案，在5G NR系统使用的2600MHz 频段（2500~2690MHz）附近，有低端和高端无线系统存在。 （1）低端：2483.5~2500MHz频段，分配给移动、固定、无线电定位、卫星移动（空对地）、卫星无线电测定（空对地）使用。
（2）高端：2690~2700MHz频段，分配给卫星地球探测、射电天文以及空间研究业务；2700~2900MHz频段，分配给航空无线电导航、无线电定位业务使用。 在2.6GHz频段低端，主要是5G NR与北斗一代导航系统的干扰。在2.6GHz 频段高端，主要是5G NR与航空无线电导航系统的干扰。 （1）5G NR与北斗一代导航系统的干扰协调 5G NR与北斗一代导航系统的干扰主要是5G NR基站和终端对北斗系统终端的干扰。 如果以被北斗系统终端的接受机灵敏度降低1dB为其干扰保护标准，则需要的干扰隔离距离要求如下表： 表10.0-1 5G NR（2.6GHz）与北斗一代卫星导航系统干扰隔离要求 考虑北斗系统终端的移动性，其所受到的干扰为瞬态干扰，因此从整体看，5G NR与北斗系统基本满足共存的要求。 为规避对北斗系统终端的干扰，除增强北斗系统终端的抗干扰能力外，建议综合采取以下干扰缓解工程措施： ①5G NR基站选址及建设时，保证周围一定范围内没有用户活动。 ②通过网络优化实现5G NR网络的良好覆盖，避免5G NR基站和终端以最大功率发射。 （2）5G NR与航空无线电导航系统的干扰协调 航空无线电导航业务属于重要的无线电业务，根据《中华人民共和国无线电管理条例》规定，在导航雷达周围应设置电磁环境保护区。保护区范围由各地无线电管理机构协调相关单位，结合当地地理地形等因素确定。从干扰规避的角度，干扰保护区的范围在视距范围外，且大于850米。 除设置电磁环境保护区外，为规避对5G NR与导航雷达的干扰，建议综合采取以下干扰缓解工程措施： ①提高5G NR基站在2700~2900MHz的抗阻塞指标。 ②5G NR天线最大辐射方向严禁朝向导航雷达。
倒V天线单边振子长度数据及计算方式如下： 老业余无线电家们常说：有一部好电台，不如有架好天线。有短波电台的朋友都想有架八木天线，但制作或购买以及架设都有一定的负担。有短波的朋友常常为架设天线而犯愁，其实并不难。架设一架倒V天线取材容易、制作简单、架设也方便，两个人就可以架设调试成功。 1/4波长水平、倒V天线长度的计算公式：光速/频率/4*95%=（单臂）长度 21.400MHz天线的计算长度300000/21.4/4*95%=3330mm 14.270MHz天线的计算长度300000/14.27/4*95%=4993mm 7.05MHz天线的计算长度300000/7.05/4*95%=10107mm 29.60MHz天线的计算长度300000/29.60/4*95%=2667mm 以上仅仅是按照公式计算所得的长度，每个波段的天线最好是预长300mm左右，固定好位置后，用驻波表监测着逐步裁剪到最理想驻波的长度。或者使用发信机结合驻波表，监测每对振子的谐振频率（驻波低于1.2的频点)，边测边剪（随着谐振频率的升高，振子也在缩短，直到达到您所要的中心频点都低于等于1.2即可)。 例如：假设我们的目标频率是21.400MHz上述天线SWR最小值时候的频率读数是19.896MHz。 读数差=21.400MHz-19.896MHz=1.504MHz=1504KHz
计算得知15米波段每KHz对应修剪长度为0.025cm： 15米波段半波振子总修剪值=1504X0.025=37.6（cm） 振子两边对称剪去37.6/2=18.8（cm） 修剪振子要留有余地，差别越小越要细心，防止修剪过多。还要注意测试人员尽量远离天线振子，或站在偶极天线中间馈电点附近测试，减少人体干扰。另外，使用天线测试仪时，可以指示天线振子谐振时的阻抗，不断调整天线的夹角和高度可以改变阻抗，尽量调整阻抗接近50欧姆即可。 水平偶极天线角度与阻抗的关系如下： 水平偶极天线给电部角度为180度时的阻抗是73欧姆；从180度角度开始变窄，它的阻抗也会随之渐渐地下降。150度时是68欧姆，120度时是58欧姆，105时刚好是50欧姆，更窄的角度90度时是42欧姆，60度时刚降列23欧姆。 使用天线测试仪时，可以指示天线振子谐振时的阻抗，不断调整天线的夹角和高度可以改变阻抗，尽量调整阻抗接近50欧姆即可。 补充：直接将各波段并联比采用振子串陷波器的方法简单。
直放站建设中隔离度问题的几点考虑 深圳市国人通信有限公司张学工丁天文 摘要：隔离度是无线同频直放站应用中非常重要的工程调整参数，在不同的应用中有着不同的调整，如果不注意，会对网络造成很大影响。本文根据实际应用的情况，总结了几种对隔离度调整的概念及方法，希望对使用直放站有所帮助。 关键词：直放站建设隔离度调整方法 隔离度定义为直放站输入端口信号对输出端口信号的衰减度，是功率之比，单位dB。隔离度是同频无线直放站建设中极为关键的因素，也是其它直放站调试中所必需注意的指标。针对在不同应用中的隔离度问题，本文将从四个方面进行分析，以求得到关于隔离度参数调整的一般方法。 1．无线同频直放站的隔离度问题 无线同频直放站采用同频放大转发的技术，施主天线和重发天线之间收到和发送的信号频率是一致的，又在开放的环境下收发信号，必然存在着信号的空间耦合。如果这种耦合度不控制在一定的范围之内，就有可能引起直放站设备的自激，这将对整个网络造成影响。降低耦合的重要方法是提高隔离度。因此也可以说隔离问题是用好同频无线直放站的关键问题。 1．1 无线同频直放站的隔离度的定义及测试 无线同频直放站的隔离度是指直放站的信号输入端口对信号输出端信号
的抑制度（或衰减度），它取决于施主天线和重发天线间的相对位置，也同天线的方向角、前后比等参数有关，由于直放站的上行频率和下行频率之间差别不大，所以上行隔离度和下行隔离度可以近似看成相同。 在工程现场，多采用信号源加上频谱分析仪的方法现场测试，可以很方便的得到两个天线间的隔离度。 1．2自激的产生及同隔离度的关系 图1 同频无线直放站产生自激原理图 无线同频直放站在应用中最容易出现的问题就是自激，当系统内出现正反馈环路时，就会出现自激，如图1所示。这是自激产生原理图，施主天线从施主基站接收频率为f1的下行信号，经增益为G的直放站放大后，由重发天线发射出去（同频信号f1）。一部分信号再经过转发天线的后瓣（旁瓣）耦合到施主天线的后瓣（旁瓣），再由直放站放大。这样无线同频直放站就形成一个潜在的正反馈环路，测试和实践验证，当该环路满足下列关系式时直放站才能稳定而可靠工作，不会产生自激。 I－G≥15 （公式1）
短波天线的原理和应用 摘要：本文从电波传播和电离层分布特性的角度解释了短波电波辐射的特点，并介绍了常用短波天线的种类和特性。对各类短波天线的架设要求和注意事项给出了建议和参考。最后对短波天线的接地系统的设计给出了一些参考方案。 关键词：天线、电离层、极化、接地 1.序 无线电通信就是依赖于无线电电波在空间的传播而建立通信链路的,因此电波传播是 无线电的一个重要环节。对于不同的工作频段，电波的传播特性将有所不同。同时所采用的辐射天线也将有很大的不同。本文将就电波的传播特性和短波常用天线以及电台架设的注意问题作一些介绍。 1．1 电离层特性 电波在空间传播将会受到电离层的影响，尤其是中短波的传播就是依赖于电离层的反射进行传输的，因此对电离层应有一些了解。 a）电离层的产生 地球表面有1000公里高的大气层，由于太阳光辐射（x射线，紫外线）空气不断电离同时不断复合，这样空气中将存在着游离的带电粒子； b）带电粒子随高度增加而增加，在离地面较近的地方每立方米只有几个或几十个粒子，到接近1000公里时，每立方米将有上千或上万个带电粒子。因电离层一般按如下分层： C层D层E层F1层F2层 0～50kM 60～90kM 100～120kM 170～220kM 225～450kM c）电离层在白天、黑夜，一年四季将会有不同的变化。白天由于有阳光，低层(D层)电离层浓度升高，反之黑夜时将降低。一年四季变化也是由于因受阳光照射时间长或短而变化。 d）电离层在不断上下或水平运动，从而造成电波反射传播过程中的瑞利衰落和多普勒效应。 e）电离层具有非均匀分布性，类似云彩的特点，因而造成电波反射时的散射,多径时延。f）电离层对电波的吸收随工作频率升高而减少。对中长波吸收很大，如10～20kW的中波广播机覆盖面在100km左右，而1kW的短波可传送3000km。即频率愈高的中短波信号愈容易穿越低层(D层)的电离层。 1．2 大地对电波的影响 大地对电波的影响主要是地波传播的影响，大地不能视为良导体也不能视为绝缘体，由于地质不同应区分对待。 a）对于如海水、淡水、湿地，对电波的吸收较小，但由于地面反射波与入射波有180o 相位差，将会吸收紧靠地面的电波，使波瓣抬高； b）对于干燥地质对电波吸收会较大（主要对短波吸收）； c）对于金属矿藏地质如铁矿地带，对电波吸收是非常大的，千万不要在这里设立电台（收发信台）；
几种短波天线的比较(ZT) 这里我们是常见的几款短波天线，如国产的10米波段1/2波长垂直天线，曰本钻石公司的HV-4，自制的加感天线，自制的DP天线。当然，还很多的其他的天线类型。这次只是对这几款用过的做一个比较，讲一讲个人的一些体会，希望能大家有所帮助。还是会再继续寻找，试图找出更符合个人需要，容易制作和携带的野营天线。 1. 国产的10米波段1/2波长垂直天线： 这种天线好处很多，增益高，发射仰角低，受环境影响小，无须调整，架设高度低，可以直接放在地上。缺点是单波段天线，一个波段得要一根。另外每节1米左右，携带不算很麻烦也不算容易。 2. 曰本钻石公司的HV-4： 这是一款车天线，是适合放在车顶使用的，曾经用吸盘吸在普桑顶上，在行驶的汽车上用15米波段联络曰本电台效果非常好。但是不把它安装在车上，它就无法正常工作，即使加上了模拟地线，谐振点也全部偏低，21MHz波段的谐振点到了18MHz。所以其实是不适合野营使用的。 3. 自制的加感天线： 振子是1.5米长的拉杆天线，收起来的时候很短。加感线圈在底部，另外还需要地线配合。由于当年调试的时候是把天线斜挑出阳台，地线自然下垂的形态。所以今天曾经试图把天线振子竖起来，地线拉水平，或斜向下45度，就都无法谐振。只有摆成当年调试的样子，才能谐振。回想以前玩野外操作的时候，这类天线的加感线圈都是做很多抽头出来，到地方再重新找抽头位置。看来这天线也必须这样做才成，它太受环境的影响。这种天线携带还算容易，不过振子短，有效辐射长度短，效率不会很高。但是也不算太差。 阻抗匹配概念 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。 重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。 阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生
天线的最佳长度计算 一段金属导线中的交变电流能够向空间发射交替变化的感应电场和感应磁场，这就是无线电信号的发射。相反，空间中交变的电磁场在遇到金属导线时又可以感应出交变的电流，这对应了无线信号的接收。 在电台进行发射和接收时都希望导线中的交变电流能够有效的转换成为空间中的电磁波，或空间中的电磁波能够最有效的转换成导线中的交变电流。这就对用于发射和接收的导线有获取最佳转换效率的要求，满足这样要求的用与发射和接收无线电磁波信号的导线称为天线。 理论和实践证明，当天线的长度为无线电信号波长的1/4时，天线的发射和接收转换效率最高。因此，天线的长度将根据所发射和接收信号的频率即波长来决定。只要知道对应发射和接收的中心频率就可以用下面的公式算出对应的无线电信号的波长，再将算出的波长除以4就是对应的最佳天线长度。 频率与波长的换算公式为： 波长=30万公里/频率 =300000000米/频率（得到的单位为米）） 例：求业余无线电台的天线长度 已知业余无线电台使用的信号频率为435MHz附近，其波长为: 波长= 300000公里/435MHz = 300000000/435000000 = 300/435 = 0.69米 对应的最佳天线长度应为 0.69/4 ，等于0.1725米
当频率为439MH时，大家可以将计算公式简化为 波长=300/439 =0.683米 最佳天线长度为0.683米/4，等于0.17米 注意：只要在金属体内有交变的电流,该金属体就要向空间辐射电磁波；反之，只要空间中有一定强度的电磁波信号，就会在该空间中的金属体上感应出交变的电流。天线与一般金属体的不同之处在于，天线强调了将金属体内交变电流最有 天线输入阻抗 天线输入阻抗是天线馈电点处的电压与电流之比。通常是一个复阻抗，而且是频率的函数。 驻波系数（VSWR） 驻波系数是天线馈线上的一个特征参数，它反映了天线输入阻抗与馈线特性阻抗的匹配程度，定义为馈线上最大电压与最小电压之比。 增益G 在天线输入功率相同的情况下，某天线在最大辐射方向的场强平方，与一理想的无方向性的点源在相同处产生的场强平方之比，常用分贝表示。 方向图 天线方向图用来描述电（磁）场强度在空间的分布情况，常用般功率波瓣宽度来表示方向图的宽度。 极化特性 天线极化特性表示天线在最大辐射方向上电场的极化形式。可分为线极化、圆
1.各系统之间的干扰分析 1.1. 需考虑的干扰类型 由于各系统需要共址建设，为了保证各系统间不至于互相影响，需要对各系统间的干扰情况进行分析。从形成机理的角度，系统之间的干扰可以分为杂散辐射、接收机互调干扰和阻塞干扰（由于一般系统之间的间隔频率可以大约工作带宽数倍，所以系统间一般不容易出现邻频干扰）。 1）杂散辐射（Spurious emissions） 由于发射机中的功放、混频、滤波等器件工作特性非理想，会在工作带宽以外较宽的范围内产生辐射信号分量（不包括带外辐射规定的频段），包括电子热运动产生的热噪声、各种谐波分量、寄生辐射、频率转换产物以及发射机互调等。3GPP 将该部分信号通归为杂散辐射，因为其分布带宽很广，也有文献称为宽带噪声（Wideband Noise）。 邻频干扰和杂散辐射不同，邻频干扰中所考虑的干扰发射机泄漏信号指的是：被干扰接收机所处频段距离干扰发射机工作频段较近，但尚未达到杂散辐射的规定频段的情况；根据3GPP TS25.105，杂散辐射适用于指配带宽以外、有效工作带宽2.5倍以上的频段；当两系统的工作频段相差带宽2.5倍以上时，滤波器非理想性将主要表现为杂散干扰。 2）接收机互调干扰 包括多干扰源形成的互调、发射分量与干扰源形成的互调（TxIMD）、交叉调制（XMD）干扰3种。 多干扰源形成的互调是由于被干扰系统接收机的射频器件非线性，在两个以上干扰信号分量的强度比较高时，所产生的互调产物。 发射分量与干扰源形成的互调是由于双工器滤波特性不理想，所引起的被干扰系统发射分量泄漏到接收端，从而与干扰源在非线性器件上形成互调。 交叉调制也是由于接收机非线性引起的，在非线性的接收器件上，被干扰系统的调幅发射信号，与靠近接收频段的窄带干扰信号相混合，将产生交叉调制。 3）阻塞干扰 阻塞干扰并不是落在被干扰系统接收带宽内的，但由于干扰信号功率太强，而将接收机的低噪声放大器（LNA）推向饱和区，使其不能正常工作。被干扰系统可允许的阻塞干扰功率一般要求低于LNA的1dB压缩点10dB。 由于互调干扰主要出现在：有两个以上不同的频率作用于非线性电路或器件时，将由这两个频率互相调制而产生新的频率，若这个新频率正好落于某一个信道而为工作于该信道的接收机所接收时，此时所构成的接收机的干扰。本次共址建设的多个系统只是共用铁塔、机房等公共设施，收发信机间并不共用电路或器件，所以不会直接共同作用在非线性器件上，间接落在某系统非线性器件上的不同频率分量一般强度不高，产生的新频率分量较微弱。而且，互调干扰产物与各频率分配有关，可以通过频率规划（所分配频段内的频率调整），避免互调产物落在被干扰系统工作频点上。所以，本方案可以不考虑互调干扰，重点分析杂散干扰和阻塞干扰，并且按照两者中受限的一种，分析共址时的干扰抑制方案；由于基站发射功率大、接收灵敏度高，所以本例中多系统共址时主要考虑基站与基站之间的干扰。
WLAN 系统中和共址时 天线之间的最小间距计算 （版权所有） 我们选取以下模型来计算 WLAN 系统隔离度和室内分布中和共址时天 线之间的最小间距 干扰站 y y 被干扰站 图1两牛对W214扰校型 在这个模型中，从干扰源基站的功放输出的信号首先被发送滤波器滤波，然 后因两个基站间有一定的隔离而得到相应的衰减，最后被受干扰基站的接收 机所接收。 到达被干扰基站的天线端的杂散干扰功率可以表示： lb 二Ptxamp-Patte nutio n-lisolatio n+10*lg(BW1/BW2) 变形得： Iisolatio n=Ptxamp-Patte nutio n-Ib+10*lg(BW1/BW2) 其中: I 旳发找火亦干 脱电平 计以法L 卜旳千祝电平 的干九毗平
isolation :天线隔离度(dB) Ptxamp：干扰源功放输出杂散功率指标(dBm) Patte nuation:限带滤波器带外衰减 lb :允许最大杂散干扰(杂散干扰不应该大于带内总的热噪声Pn) BW1：被干扰基站信号带宽 BW2:干扰信号可测带宽 ( 1 )计算WLAN 频段和频段工作信道带宽内总的热噪声功率。 WLAN频段工作信道带宽为22MHz,因此WLAN频段工作信道带宽内总 的热噪声功率: Pn=-174dBm+10lg(22 ^HZ)=-101dBm WLAN频段工作信道带宽为20MHz,因此WLAN频段工作信道带宽内总的热噪声功率: Pn=-174dBm+10lg(20 ^HtQ二-101dBm (取值四舍五入,实际计算值均小于-101dBm) 则lb= Pn=-101dBm 2)根据我国无委型号核准测试标准, WLAN 杂散指标为-30dBm/MHz； 则:干扰源功放输出杂散功率指标: Ptxamp() =22 MHz &30dBm/MHz) =( 10lg22-30) dBm=-17 dBm Ptxamp ()=20 MHz x(-30dBm/MHz) = (10lg22-30) dBm=-17 dBm (取值四 舍五入,实际计算值均小于-17 dBm) 则Ptxamp=-17 dBm (3)常用WLAN设备的限带滤波器带外衰减Pattenuation为80dB 4) 10*lg(BW1/BW2)

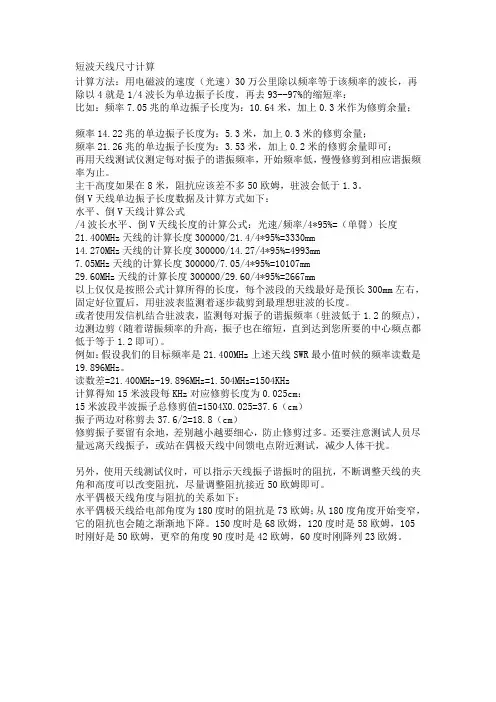

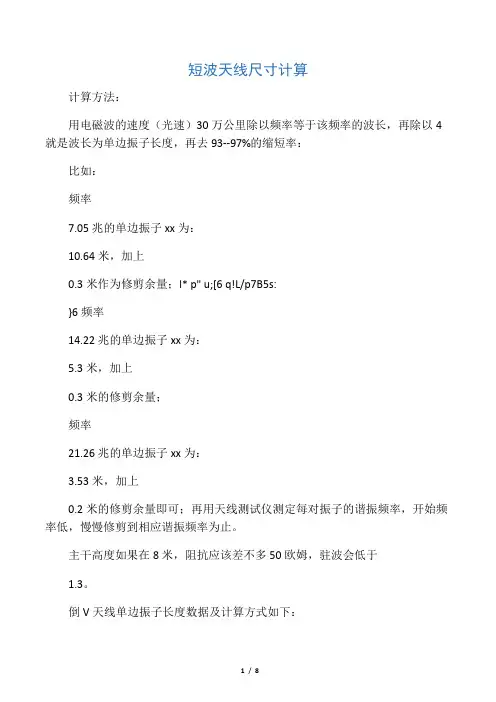

短波天线尺寸计算 计算方法： 用电磁波的速度（光速）30万公里除以频率等于该频率的波长，再除以4就是波长为单边振子长度，再去93--97%的缩短率： 比如： 频率 7.05兆的单边振子xx为： 10.64米，加上 0.3米作为修剪余量；l* p" u;[6 q!L/p7B5s: }6频率 14.22兆的单边振子xx为： 5.3米，加上 0.3米的修剪余量； 频率 21.26兆的单边振子xx为： 3.53米，加上 0.2米的修剪余量即可；再用天线测试仪测定每对振子的谐振频率，开始频率低，慢慢修剪到相应谐振频率为止。 主干高度如果在8米，阻抗应该差不多50欧姆，驻波会低于 1.3。 倒V天线单边振子长度数据及计算方式如下：
