喷水造型设计设计技术规范
11．3．1喷水造型设计原则。
1 统一协调。
1）与总体规划协调一致，按照总体规划要求水景可为中心主体景观，也可为其他景观的辅景、点缀或衬托，应服从总体规划需要设计喷水造型；
2）与环境特征、建筑形式相协调。环境和建筑形式可能是西式或中式，可能热烈或宁静，可能庄重或活泼，水景喷泉形式应与之相协调；
3）与场地和建筑物的体量相协调。喷水高度、水景范围应与场地和建筑物的体量协调相称，其最大视角一般应接近建筑物的视角要求，对于热烈、庄重环境，为了取得震撼作用，其视角可以适当增大。
2 对称和规则布置。
对于热烈、庄重尤其是大型喷泉，喷水造型应尽量对称布置(可为中心对称、轴线对称或多中心轴线对称)，使之有规律、有节奏、有中心，避免杂乱无章；对于活泼、宁静、随意的环境喷泉当然也可自由散点布置。
3 突出重点水形。
一座喷泉由多组水形组成时，其位置布置、体量大小、控制方式等都应有所侧重，使水景可以形成中心重点，使喷水造型有
主次、疏密、集散、高低、虚实、粗细、刚柔、动静、明暗等起伏变化。避免各种水形平均分布，平淡无奇。
4 喷头和灯光要密度适当。
根据喷泉特征要求确定喷头和灯具的数量。对于热烈多变的程控和音乐喷泉单位面积的平均数量可多一些(一般喷头1～3个／m2，灯具0．5—2只／m2)，其他情况下可适当减少。有些庄重而宁静的场合甚至可仅设几只高大水柱。
5 水形选择要适当。
应根据水景特性选择适当的水形。
1）热烈喜庆、活泼欢快的场合，可选择纵向和横向摇摆、扭摆海鸥、旋转、水轮、跑泉、跳泉、
波浪、踏泉、礼花、孔雀开屏、变形水幕等水形；
2）庄重肃穆、开阔大气的场合，可选择雪松、超高、百米、集束、玉柱、水幕、水炮、彩虹、镜池、瀑布等水形；
3）祥和抒情、轻柔幽静的场合，可选择珠泉、涌泉、半球、嗽叭、蒲公英、粗雾、细雾、镜池、
溪流、叠流、孑L流、漫流等水形；
4）特殊场合和有条件时，也可创意设计一些特殊水形，如旋流、波浪、激浪、爆炸、水雕塑、字幕显示等；
5）有些场合常兼有多种特性，水形选择范围更加广泛。
6 留意水形对环境的影响。
有些水形水滴漂散较远，如超高、百米、摇摆、水雾等。
有些水形噪声较大，如瀑布、雪松、玉柱、集束及其他高喷等，选用时应留意其对环境的影响。
7 充分利用地形地貌、自然景物、建筑物(或构筑物)的高低错落特点，使水景与环境融为一体，自然协调。
8 注意发挥水景工程的综合作用。
水景工程常常具有较大的水池，处理得当可兼作儿童戏水池、喷灌储水池、消防储水池、冷却水循环水池等，不仅可节省其他工程费用，还有利喷泉水池的换水净化。
9 充分满足人们的亲水习性。
有条件时应尽量抬高水泉水池的水面，使之更接近人体。旱泉则应尽量创造条件使游人能够参与戏水。
10 发挥多工种协作配合和专业公司的作用。
大型翟控和音乐喷泉需要多工种协作配合才能设计好，由专业公司配合或承担设计是搞好复杂喷泉工程设计的捷径。
11 冬季结冰地区的水景工程，管道、水池等都应便于泄空，有些工程还应考虑冬季覆盖保护。
11．3．2 喷水造型的构成。
1 独立喷水造型的构成。
独立喷水造型是由前述要求水压接近的基本水形组成的喷泉工程的最小独立运行单元或系统。它可由一台水泵或一个阀门供水的一个或一组喷头组成，也可由多台水泵或阀门并联供水的一个或一组喷头组成。
2 组合喷水造型的构成。
组合喷水造型是由若干独立喷水造型组合在一起构成的完整喷水景观。简单的喷泉工程可仅由一组独立喷水造型构成。复杂一些的尤其是程控和音乐喷泉工程，常由多组独立喷水造型构成，它们依靠水泵或阀门的相互切换、组合，可构成多种组合喷水造型。
3 喷水造型构成的注意事项。
1) 喷水造型构成的美学原则与一般绘画、摄影、雕塑等艺术构图原理相同，所以喷泉工程设计者应具备一定的美术理论知识和丰富的想象能力。
2）要避免各基本水形和各独立喷水造型的水柱相互碰撞打架。
3）为有利供电系统稳定运行，各组合喷水造型的用电总功率不要悬殊太大。
4）构成组合喷水造型的各独立喷水造型最好不要一起切换，可一组组地切换，逐步由一个喷水景观向另一喷水景观过渡，以便减少对运行电力系统的冲击和防止水景景观“冷场”。
5）为提高观赏效果，应充分发挥自动控制的作用，尽量使水量的运行表演处于连续不断的动态变化过程之中。11．3.3 最大喷水高度。
1 为避免风吹水量损失过大、影响观赏和影响周围环境，
一般情况下最大喷水高度应小于或等于收水距离(喷头至水池收水边际即池内壁或收水坡度起始线的距离)。个别短时喷水的水柱可增大喷水高度，但也应小于或等于2倍收水距离。
2 各种喷头在喷水高度达到一定值后，水柱就会开始严重分散或雾化，这不仅影响观瞻还浪费能量和水量，所以对不同型号和规格的喷头，其最大喷水高度要加以限制。常用直流喷头水力计算表中有一条加粗线，即为最大喷水高度的限制线。

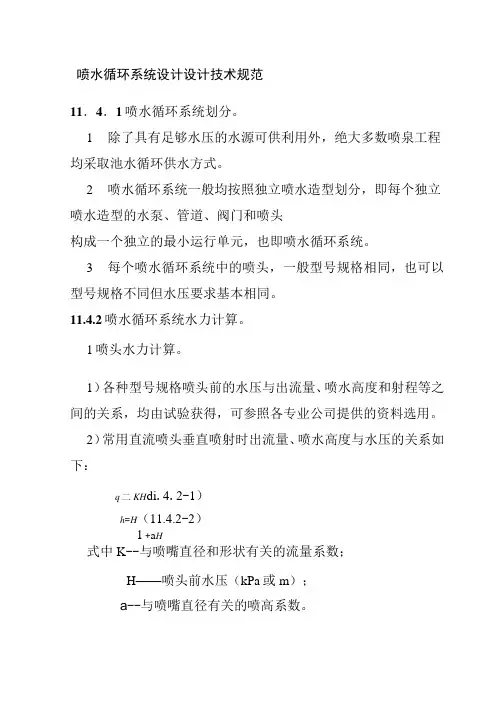

1前言 自动喷水灭火系统，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统。其自动化程度高、能够及时扑灭初期火灾，在国内外都被普遍采用。应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。 国外应用自动喷水灭火系统已有一百多年的历史。在长达一个多世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用，有过许许多多成功和失败的教训。自动喷水灭火系统不仅已经在高层建筑、公共建工业厂房和仓库中推广应用，而且发达国家已在住宅建筑中开始安装使用[1]。因此对自动喷淋系统进行研究分析显得尤为重要。 《自动喷水灭火系统设计规范》GB50084-2001( 2005年版)中系统的设计流量中规定了设计流量的计算方法,但设计人员在计算喷淋系统的流量时,通常先确定设置喷淋系统的场所的火灾危险等级,然后将该等 级对应的喷水强度与作用面积相乘,即得到喷淋系统的设计流量,该设计流量是假定作用面积内所有喷头的工作压力和流量都等于最不利点喷头的工作压力和流量，忽略了管道阻力损失对喷头工作压力的影响,使设计流量有时就偏离于实际系统流量，有时会对系统的灭火效果产生一定的影响。因此,设计流量应按自动喷水灭火系统设计规范中规定的计算方法进行详细的计算，与估算值进行比对，选择合理的喷淋泵，才能满足火灾情况下喷淋系统的实际需水量，达到灭火效果。 2研究对象 笔者对四个不同功能、不同危险等级的自动喷淋系统进行流量计算，并将计算结果与平时估算值相比较，进行分析与探讨。其中，进行水力计算时，选定的最不利点处作用面积均为矩形，其长边应平行于配水支管，其长度不宜小于作用面积平方根的倍。 选取计算分析的四个自动喷淋系统概况如下： (1)建筑名称：齐鲁软件大厦B座敞开式办公楼；危险等级：中危险I级；喷水强度：6L/ ；末端最不利作用面积：160平方米；末端压力：、；选取喷头数量：18个k80喷头。 (2)建筑名称：齐鲁外包城奥盛大厦办公楼；危险等级：中危险I级；喷水强度：6L/ ；末端最不利作用面积：160平方米；末端压力：、；选取喷头数量：21个k80喷头。 (3)建筑名称：济南齐源大厦地下二层车库；危险等级：中危险II级；喷水强度：8L/；末端最不利作用面积：160平方米；末端压力：、；选取喷头数量：17个k80喷头。 (4)建筑名称：莱芜银座超市商场；危险等级：中危险II级；喷水强度：8L/；末端最不利作用面积：160平方米；末端压力：、；选取喷头数量：19个k80喷头。—— 3计算方法 根据《自动喷水灭火系统设计规范》GB50084-2001（2005年版）第条规定：自动喷水灭火系统的设计流量，应按最不利点处作用面积内喷头同时喷水的总流量确定。 自动喷水灭火系统流量计算公式如下所示： (1)Q＝d v (2)（V≥s） (3) 其中，i—管道单位长度的水头损失（MPa/m） Q—管道内的平均流量（m3/s）；

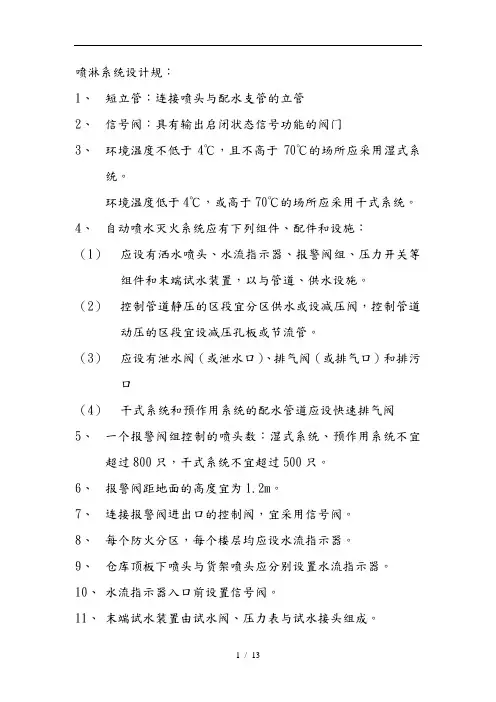

喷淋系统设计规范： 1、短立管：连接喷头与配水支管的立管 2、信号阀：具有输出启闭状态信号功能的阀门 3、环境温度不低于4℃，且不高于70℃的场所应采用湿式系 统。 环境温度低于4℃，或高于70℃的场所应采用干式系统。 4、自动喷水灭火系统应有下列组件、配件和设施： （1）应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施。 （2）控制管道静压的区段宜分区供水或设减压阀，控制管道动压的区段宜设减压孔板或节流管。 （3）应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口 （4）干式系统和预作用系统的配水管道应设快速排气阀 5、一个报警阀组控制的喷头数：湿式系统、预作用系统不宜 超过800只，干式系统不宜超过500只。 6、报警阀距地面的高度宜为1.2m。 7、连接报警阀进出口的控制阀，宜采用信号阀。 8、每个防火分区，每个楼层均应设水流指示器。 9、仓库内顶板下喷头与货架内喷头应分别设置水流指示器。 10、水流指示器入口前设置信号阀。 11、末端试水装置由试水阀、压力表及试水接头组成。
12、货架内喷头上方如有孔洞、缝隙，应在喷头上方设置集热 挡水板。集热挡水板应为正方形或圆形金属板，其平面面 积不宜小于0.12m2,周围弯边的下沿，宜与喷头的溅水盘平 齐。 管道： 1、配水管道应采用内外壁热镀锌钢管，当报警阀入口前管道 采用内壁不防腐的钢管时，应在该段管道的末端设过滤器。 2、管道连接应采用沟槽式卡箍，或丝扣、法兰连接。 3、短立管及末端试水装置的连接管，其径不应小于25mm 4、减压孔板应符合下列规定： （1）应设在直径不小于50mm的水平直管段上，前后管段 的长度均不宜小于该管段直径的5倍。 （2）孔口直径不应小于设置管段直径的30%，且不应小于 20mm （3）应采用不锈钢板材制作 水泵 1、系统的供水泵、稳压泵，应采用自灌式吸水方式。 2、供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、 压力表和直径不小于65mm的试水阀。 3、当水泵接合器的供水能力不能满足最不利点处作用面积的 流量和压力要求时，应采取增压措施。
自动喷水灭火系统设计规范 第一章总则 第1.0.1条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。 第1.0.2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。 第1.0.3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。 第1.0.4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。 第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2.0.1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级： 一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物； 二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物； 三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。危险等级举例见附录二。 第2.0.2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定： 湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2的规定。三种自动喷水灭火系统设计的基本数据表03.2.0.2 项目 建、构筑物的危险等级设计喷水强度 (升/分*平方米) 作用面积 (平方米) 喷头工作压力 (帕斯卡) 严重危险级生产建筑物10.0 300 9.8×10000 严重危险级储存建筑物15.0 300 9.8×10000 中危险级 6.0 200 9.8×10000 轻危险级 3.0 180 9.8×10000 注：最不利点处喷头最低工作压力均不应小于4.9×104帕斯卡(0.5公斤/厘米2)。
喷淋系统设计规范: 1、短立管：连接喷头与配水支管的立管 2、信号阀：具有输出启闭状态信号功能的阀门 3、环境温度不低于4 C,且不高于70C的场所应采用湿式系统。 环境温度低于4C,或高于70C的场所应采用干式系统。 4、自动喷水灭火系统应有下列组件、配件和设施： (1)应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末 端试水装置，以及管道、供水设施。 (2)控制管道静压的区段宜分区供水或设减压阀，控制管道动压的区 段宜设减压孔板或节流管。 (3)应设有泄水阀(或泄水口)、排气阀(或排气口)和排污口 (4)干式系统和预作用系统的配水管道应设快速排气阀 5、一个报警阀组控制的喷头数：湿式系统、预作用系统不宜超过800 只，干式系统不宜超过500只。 6、报警阀距地面的高度宜为 1.2m。 7、连接报警阀进出口的控制阀，宜采用信号阀。 & 每个防火分区，每个楼层均应设水流指示器。 9、仓库内顶板下喷头与货架内喷头应分别设置水流指示器。 10、水流指示器入口前设置信号阀。 11、末端试水装置由试水阀、压力表及试水接头组成。 12、货架内喷头上方如有孔洞、缝隙，应在喷头上方设置集热挡水板。集 热挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12m2周
围弯边的下沿，宜与喷头的溅水盘平齐。 管道： 1、配水管道应采用内外壁热镀锌钢管，当报警阀入口前管道采用内壁不 防腐的钢管时，应在该段管道的末端设过滤器。 2、管道连接应采用沟槽式卡箍，或丝扣、法兰连接。 3、短立管及末端试水装置的连接管，其径不应小于25mm 4、减压孔板应符合下列规定： （1）应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍。 （2）孔口直径不应小于设置管段直径的30%，且不应小于20mm （3）应采用不锈钢板材制作 水泵 1、系统的供水泵、稳压泵，应采用自灌式吸水方式。 2、供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、压力表和 直径不小于65mm的试水阀。 3、当水泵接合器的供水能力不能满足最不利点处作用面积的流量和压力 要求时，应采取增压措施。
自动喷水灭火系统设计规范 code of design for sprinkler systems gb 50084—2001 主编部门：中华人民共和国公安部 批准部门：中华人民共和国建设部 施行日期：2 0 0 1 年 7 月 1 日 1 总则 1.0.1 为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制订本规范。 1.0.2 本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。 本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机 库等特殊功能建筑中自动喷水灭火系统的设计。 1.0.3 自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。 1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检验测试中心检测合格。 1.0.5 当设置自动喷水灭火系统的建筑变更用途时，应校核原有系统的适用性。当不适应时，应按本规范重新设计。 1.0.6 自动喷水灭火系统的设计，除执行本规范外，尚应符合国家现行的相关强制性标准。 2 术语和符号
2.1 术语 2.1.1 自动喷水灭火系统sprinkler systems 由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。 2.1.2 闭式系统 close-type sprinkler system 采用闭式洒水喷头的自动喷水灭火系统。 1 湿式系统 wet pipe system 准工作状态时管道内充满用于启动系统的有压水的闭式系统。 2 干式系统 准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。 3 预作用系统 preaction system 准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。 4 重复启闭预作用系统 recycling preaction system 能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。 2.1.3 雨淋系统 deluge system 由火灾自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动喷水灭火系统。亦称开式系统。 2.1.4 水幕系统 drencher systems
自动喷水系统设计规范 第一章总则 第1.0.1条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。 第1.0.2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。第1.0.3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。 本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自 动喷水灭火系统。 第1.0.4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设 计标准和规范的要求。 第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定 第2.0.1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、 可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程度等因素，划分以下三级： 一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、 构筑物； 二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧 的建筑物、构筑物； 三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。危险等级举例见附录二。 第2.0.2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下列规定： 湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表 2.0.2的规定。 第2.0.3条水幕系统的用水量，宜符合下列要求： 一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5升/秒·米；二、舞台口、面积超过3平方米的洞口以及防火水幕带的水幕用水量不宜小于 2升/秒·米。 注：最不利点处喷头最低工作压力均不应小于 4.9×104帕斯卡(0.5公斤/cm2)。第三章消防给水第一节一般规定 第3.1.1条自动喷水灭火系统的用水，可由室外给水管网、消防水池或天然水源供给。当利用天然水源时，应确保枯水期最低水位的消防用水量。当采用河、塘等地表水做水源时，应采取防止杂质堵塞系统的措施。 第3.1.2条自动喷水灭火系统应采取防止因冻洁而中断供水的措施。 第3.1.3条自动喷水灭火系统应设置水泵接合器，其数量应根据自动喷水灭火系统用水量确定，但不宜少于两个。每个水泵接合器的流量宜按10～15升/秒计算。 水泵接合器应设在便于同消防车连接的地点，其周围15～40米内应设室外消火栓或消防水池。 第二节消防水池和消防水箱 第 3.2.1条装有自动喷水灭火系统的建筑物、构筑物，有下列情况之一时应设消防水 池：一、室外给水管道和天然水源不能满足消防用水量；二、室外给水管道为枝状或只 有一条进水管道。
中华人民共和国国家标准 自动喷水灭火系统施工及验收规范 COde fOr lnstallation and CommissiOning Of Sprinkler Systems GB 50261——2005 主编部门：中华人民共和国公安部 联合发布批准部门：中华人民共和国建设部 建设部关于发布国家标准 《自动喷水灭火系统施工及验收规范》的公告 第340号 现批准《自动喷水灭火系统施工及验收规范》为国家标准，编号为GB50261—2005，自2005年7月1日起实施。其中，第3．1．2、3．2．3、5．2．1、5．2．2、5．2．3、6．1．1、8．0．1、8．0．13条为强制性条文，必须严格执行，原《自
动喷水灭火系统施工及验收规范》GB50261—96同时废止。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二OO 五年五月十六日 前言 根据建设部建标[2003)102号文件的要求，由公安部四川消防研究所会同天津市公安消防总队、四川省公安消防总队、上海市公安消防总队、中国消防安全工程公司、北京利华消防工程公司、上海瑞孚管路系统有限公司、成都天府消防科技开发工程公司等单位，对1996年国家标准《自动喷水灭火系统施工及验收规范》GB 50261进行了全面修订。 本规范的修订，遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针，在总结我国自动喷水灭火技术科研、工程应用现状及经验教训的基础上，广泛征求了国内有关科研、设计、产品生产、消防监督和工程施工、应用单位的意见。同时参考了美国、英国等发达国家的相关标准，最后经有关部门共同审查定稿。 本次修订的主要内容包括： 1 在编写格式、技术内容要求及各种记录表格上与国家标准《建筑工程施工质量验收统一标准》GB50300协调一致；如

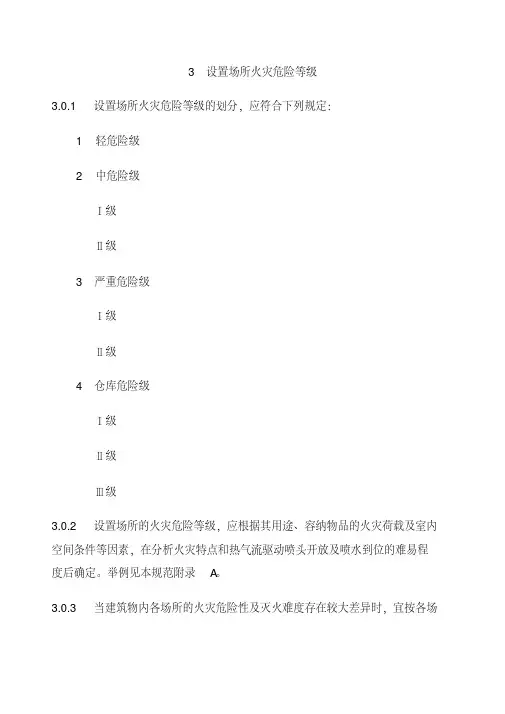

3 设置场所火灾危险等级 3.0.1 设置场所火灾危险等级的划分，应符合下列规定： 1轻危险级 2中危险级 Ⅰ级 Ⅱ级 3 严重危险级 Ⅰ级 Ⅱ级 4 仓库危险级 Ⅰ级 Ⅱ级 Ⅲ级 3.0.2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。举例见本规范附录A。 3.0.3 当建筑物内各场所的火灾危险性及灭火难度存在较大差异时，宜按各场
