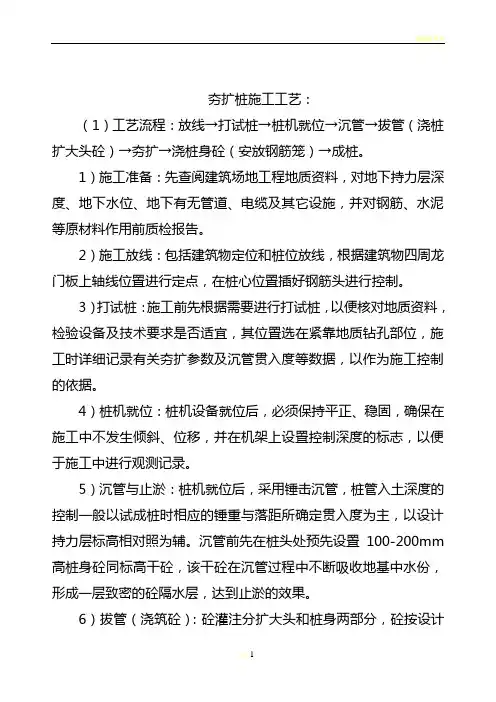

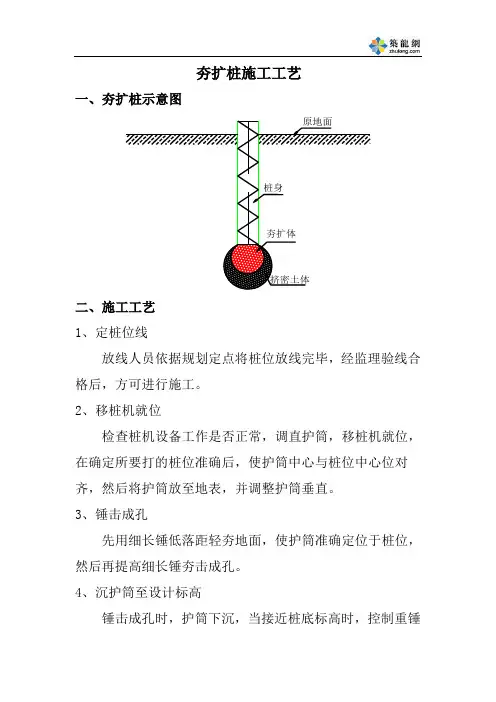

夯扩桩施工工艺：
（1）工艺流程：放线→打试桩→桩机就位→沉管→拔管（浇桩扩大头砼）→夯扩→浇桩身砼（安放钢筋笼）→成桩。
1）施工准备：先查阅建筑场地工程地质资料，对地下持力层深度、地下水位、地下有无管道、电缆及其它设施，并对钢筋、水泥等原材料作用前质检报告。
2）施工放线：包括建筑物定位和桩位放线，根据建筑物四周龙门板上轴线位臵进行定点，在桩心位臵插好钢筋头进行控制。
3）打试桩：施工前先根据需要进行打试桩，以便核对地质资料，检验设备及技术要求是否适宜，其位臵选在紧靠地质钻孔部位，施工时详细记录有关夯扩参数及沉管贯入度等数据，以作为施工控制的依据。
4）桩机就位：桩机设备就位后，必须保持平正、稳固，确保在施工中不发生倾斜、位移，并在机架上设臵控制深度的标志，以便于施工中进行观测记录。
5）沉管与止淤：桩机就位后，采用锤击沉管，桩管入土深度的控制一般以试成桩时相应的锤重与落距所确定贯入度为主，以设计持力层标高相对照为辅。沉管前先在桩头处预先设臵100-200mm高桩身砼同标高干砼，该干砼在沉管过程中不断吸收地基中水份，形成一层致密的砼隔水层，达到止淤的效果。
6）拔管（浇筑砼）：砼灌注分扩大头和桩身两部分，砼按设计要求强度配比，扩大头部分坍落度以40-60mm为宜，桩身以100-140mm
为宜，拔管时严格控制拔管的速度，保持每分钟不超过800，拔管时将内夯管连同桩锤压在超灌的砼面上，将外管缓慢均匀地上拔，同时将内夯管徐徐下压，直至同步终止于施工要求的桩顶标高处，然后将内外管提出地面。
7）浇桩身砼：浇桩身时严格记录砼的浇筑量，保证砼的充盈系数不小于1，对一般土质为1.1-1.2，软土层为1.2-1.3，以保证桩身砼密实。
8）打桩顺序：为避免向同一方向施工引起土应力集中，施工时从中间部分向两边进行施工。对桩心距离较近的桩采用跳打法施工。
（2）施工中常见问题及处理：
夯扩桩施工工艺： （1）工艺流程：放线→打试桩→桩机就位→沉管→拔管（浇桩扩大头砼）→夯扩→浇桩身砼（安放钢筋笼）→成桩。 1）施工准备：先查阅建筑场地工程地质资料，对地下持力层深度、地下水位、地下有无管道、电缆及其它设施，并对钢筋、水泥等原材料作用前质检报告。 2）施工放线：包括建筑物定位和桩位放线，根据建筑物四周龙门板上轴线位臵进行定点，在桩心位臵插好钢筋头进行控制。 3）打试桩：施工前先根据需要进行打试桩，以便核对地质资料，检验设备及技术要求是否适宜，其位臵选在紧靠地质钻孔部位，施工时详细记录有关夯扩参数及沉管贯入度等数据，以作为施工控制的依据。 4）桩机就位：桩机设备就位后，必须保持平正、稳固，确保在施工中不发生倾斜、位移，并在机架上设臵控制深度的标志，以便于施工中进行观测记录。 5）沉管与止淤：桩机就位后，采用锤击沉管，桩管入土深度的控制一般以试成桩时相应的锤重与落距所确定贯入度为主，以设计持力层标高相对照为辅。沉管前先在桩头处预先设臵100-200mm高桩身砼同标高干砼，该干砼在沉管过程中不断吸收地基中水份，形成一层致密的砼隔水层，达到止淤的效果。 6）拔管（浇筑砼）：砼灌注分扩大头和桩身两部分，砼按设计要求强度配比，扩大头部分坍落度以40-60mm为宜，桩身以100-140mm
为宜，拔管时严格控制拔管的速度，保持每分钟不超过800，拔管时将内夯管连同桩锤压在超灌的砼面上，将外管缓慢均匀地上拔，同时将内夯管徐徐下压，直至同步终止于施工要求的桩顶标高处，然后将内外管提出地面。 7）浇桩身砼：浇桩身时严格记录砼的浇筑量，保证砼的充盈系数不小于1，对一般土质为1.1-1.2，软土层为1.2-1.3，以保证桩身砼密实。 8）打桩顺序：为避免向同一方向施工引起土应力集中，施工时从中间部分向两边进行施工。对桩心距离较近的桩采用跳打法施工。 （2）施工中常见问题及处理：
防渗墙施工方案一、工程概况 本工程大坝防渗墙位于上游坝坡，平行于坝轴线，距坝轴线12.4m，桩号0+009.96～0+257.88，全长247.92m，防渗墙顶高程315.5m，底高程随基岩高程的不同而不同。设计要求0+009.96～0+090入岩0.5m，0+090～0+131穿透强风化岩石层入弱风化岩石0.5m，0+131～0+255.14入基岩1.5m，防渗墙厚度0.3m，造孔工程量约6000m2，混凝土浇筑约2241m3，防渗墙混凝土采用粘土或膨润土混凝土，抗压强度不低于5MPa，抗渗标号S4，渗透系数不大于10-7cm/s，弹性模量小于14000MPa。 根据设计提供的地质资料，防渗墙位置造孔地层为：上部坝体回填砂卵石，中下部为回填石渣，坝基为片麻岩，其中桩号0+101-0+123.5处岩基上有残留砂砾石强透水层，厚度3.46m。 二、施工特点分析 1、墙体厚度较小，由于钻具直径受墙体厚度限制，重量轻，钻孔效率大大降低。 2、钻孔地层上部为砂卵石层，透水性强，稳定性差，易发生漏浆、槽孔坍塌等事故，下部为石渣和基岩，强度高，进尺慢，施工难度大。 3、修筑施工平台将坝顶道路破坏后，进料道路转移到施工平台道路上，施工平台道路又兼做抓斗施工道路、浇筑运输道路，由于施工区可利用场地狭小，给施工作业布置和现场协调带来很大困难。 4、工期紧张。防渗墙为控制性工程项目，其影响后面诸多工序，春节前若不能完成，则影响总工期，而现在距春节只有4个多月，工期非常紧张。 二、施工平面布置 根据现场情况和工程特点，本工程的拌合系统布置于溢洪道南侧，砂石料场就近布置，水泥及粉煤灰库布置于配料机一侧，泥浆池及搅浆系统布置于砂石料场北侧，粘土场布置于泥浆池附近。由于原坝顶道路已破坏不能使用，因此在变压器处修筑斜坡道路至防渗墙施工平台，在防渗墙施工平台南侧修筑斜坡道路至坝顶，由此通至溢洪道，并与围堰顶道路连接组成场内环形施工道路（附施工平面布置图） 三、施工平台
陕西省就业（创业）土木建筑培训考试试卷 考区：宝鸡凤翔 姓名：工作单位：身份证号： 本考卷全部为选择题，在试卷括号内填写正确的编号 一、单选题（每题3分，本题只有一个是正确的，选择并填入括号内） 1、建筑房屋工程中最常用的水泥品种为（B） A：复合硅酸盐水泥（P.C） B：普通硅酸盐水泥（P.O） C：矿渣水泥。 2、普通硅酸盐水泥在混凝土入模后会（A） A：凝固时放热 B：凝固时既不吸热，也不放热 C：凝固时吸热 3、工程设计图纸中除标高为（C）外，其余单位均为毫米 A：毫米 B：厘米 C：米 4、屋面防水等级Ⅲ级的合理使用年限为10年，Ⅱ级防水屋面的合理使用年限升为（A） A：15年
C：20年 5、宝鸡地区：混合结构砌体房屋常用的主要建筑材料为：（C） A：蒸压加气混凝土 B：普通烧结粘土砖(240x115x53) C:烧结多孔砖KP1（240x115x90） 6、构造柱在工程中的功能主要是：（C） A：增加墙体的强度 B：便于墙体转角及其它部位施工方便 C：为抗震设防要求而布置 7、混合结构的砌体房屋中，过梁的支承长度每端一般为（C） A:120 B:370 C:240 8、水泥在工程中最常用、常见的复试指标除28天混凝土的抗压强度外，还有最基本的（A） A：安定性指标 B：和易性指标 C：凝结时间的多少 9：钢筋在工程图纸中的符号Ⅰ级、Ⅱ级、Ⅲ级分别为（C） A:φ B:φ
10、工程技术测量放线中，最常见的仪器是（B） A：全站仪 B：水准仪 C：经纬仪 11、现在的招投标工程中，预算依据是（B） A:常用的99定额 B：国家工程量清单 C：自主报价、行业标准 12、建筑工程中，从经济节能环保及实用角度分析，国家重点推广使用的门窗材料是：（A） A：塑钢门窗 B：铝合金门窗 C：木门窗 D：钢门窗 13、建筑给水系统中，常用的给水材料是（B） A：铝塑复合管 B：PP-R热熔管 C：钢塑管 14、采暖施工中，供水的坡比（水流方向）应是（A） A：坡比同水流方向 B：坡比应为0

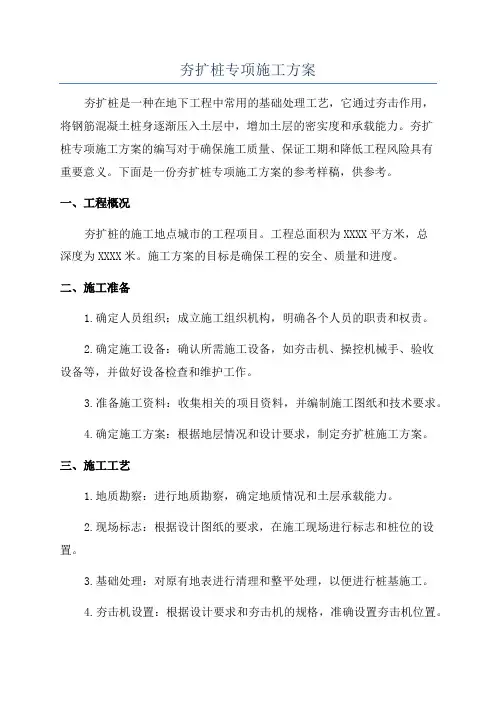

夯扩桩应用实例施工方案 工程概述 工程所位于的杭州市江干区,属于钱塘江冲积平原，地层分布较均匀。地基土上部主要由粉土组成，平均深10m处就有力学性质较好的2d 砂质粉土夹粉砂土层，分布广广泛且有一定的厚度,是较理想的桩端持力层.其下边是有一定厚度的软弱土层,至深度30M左右,是力学性能较好的砂砾层,也是较稳定的持力层。该工程是多层农居公寓工程,为六层框架结构,总面积12万m2，钻探资料显示,其地质情况在所在区域具有典型的代表性(见表1) 。根据地质报告，场地地下水主要赋存于上部粉土、粉砂层中的潜水，水位较高，并受大气降水影响，动态变化较大。地下水能引起粉土膨胀，浅基础不易控制建筑物的不均匀沉降。另外，2c土层为液化土层，也应避免用该土层作为持力层。因此在结构方案阶段就否定了浅基础方案。预制桩基固然可行，但在目前它的价格较高。此外，从地基承载力和造价上分析，灌注桩基础应该是比较理想的，但据调查因成桩难，在该地区很少应用。而将普通沉管灌注桩方法与桩端扩底技术相结合的夯扩桩，可充分发挥端承效果，而且造价相对较低，通过在相邻工程的成功应用，积累了一定的设计和施工经验,技术上较为成熟。经过分析比较，我们选用了夯扩桩基础
。 表1该工程的综合地质资料 夯 q
7 1 夯扩桩桩基设计 理论依据 桩的极限承载力(抗压)不能简单地理解为极限侧阻力加上极限端 阻力。桩土之间出现不大的相对滑动时就出现极限侧阻力，当上部滑 动量大的范围内土体发挥了极限剪切强度以后，部分荷载又传回给桩身，依次产生更大的相对滑动并逐渐发展到更大的深度。只有当整个 桩身侧阻力达到极限值的瞬间，桩底下面的土体中形成了一种极限强 度状态，好像桩尖在排开土体，力图挤进土层。此时，承载力是极限侧阻力和桩底承载力的组合。极限侧阻力的发挥主要取决于桩土相对 位移，称为极限位移。只有当桩底位移Δs足够大时，桩端的极限强度
目录 水泥土防渗墙专项施工方案 (2) 一、编制依据： (2) 二、工程概况 (2) 三、方案设计 (3) 四、施工部署 (3) 五、施工准备 (5) 六、水泥土防渗墙施工方案 (8) 七、监测监控方案 (9) 八、技术措施 (10) 附件：施工计划横道图 (12)
水泥土防渗墙专项施工方案 一、编制依据： 1.合同文件 1)合同名称：《湖南省洞庭湖区共双茶垸蓄洪工程安全建设一期工程2014 年实施项目施工第一标》 2)合同编号：GSC-YJ-SG-2014-C1 2.设计文件 《洞庭湖区共双茶垸蓄洪工程安全建设一期工程施工设计图》 《招标技术条款》 3.相关技术标准、规范和规程规定 （1）《建筑地基基础工程施工质量验收规范》（GB50202—2002） （2）《建筑基桩检测技术规范》（JGJ106—2003） （3）《建筑桩基技术规范》（JGJ94—2008） （4）《建筑地基基础设计规范》（GB5007—2002） （5）《建筑地基处理技术规范》（JGJ79-2002） （6）《深层搅拌法技术规范》（DLT5425-2009） 4.企业的安全管理规章制度，工程项目施工组织设计 《湖南省洞庭湖区共双茶垸蓄洪工程安全建设一期工程2014年实施项目施工第一标施工组织设计》 二、工程概况 1.单位工程的简要概况 共双茶垸位于沅江市，蓄洪面积293.00km2，蓄洪水位为33.65m，蓄洪容积18.51亿m 3。全垸堤线总长121.74km，耕地面积23.64万亩，2013 年垸内人口16.42万，为湖南省洞庭湖区24 个蓄洪垸之一。本次招标范围为共双茶垸安全建设一期工程2014 年实施第一标至第五标，堤防长43055m，穿堤建筑物加固1 座。我公司本次投标标段为第一标段，C1 标段招标范围为共双茶垸桩号2+978～8+026 段加固堤防工程，堤防长度5048m。 2.分项工程概况 1）2+978～4+220 段堤身结合路面加培、4+220-8+026 段堤身加培； 2）2+978-4+220、7+230-7+700 段填塘固基； 3）2+978-6+268、6+516-8+026 现浇水泥护坡、消浪石； 4）2+978-4+220、6+516-7+690 段水泥土防渗墙； 5）4+220-6+268、7+690-8+027段锥探灌浆； 6）6+357-7+218 段草皮护坡； 7）4+220-8+026 段沥青水泥路面，2+978-4+220段泥结碎石路面； 8）华田安全区（4+220-8+026 段）上堤坡道3 处。 主要工作内容为：堤身加培、堤内外填塘固基、现浇水泥护坡、消浪石、水泥土防渗墙、堤顶沥青水泥公路、上堤坡道及堤顶泥结石路面、锥探灌浆、浆砌石脚槽、
投标文件技术标
投标文件项目编号：(2008SG0026) 项目名称： 招标文件内容：投标文件技术部分 投标人：（盖章） 法定代表人或其委托代理人：（签字或盖章） 日期：年月日
目录 一、施工组织设计 二、项目管理机构配备情况 三、拟分包项目情况表
一.施工组织设计或施工方案 1.施工总平面布置设计 2.本次工程投入的主要施工机械设备及检测仪器进场计划 3.劳动力配备及安排计划 4.各分部分项工程的主要施工方法 5.确保工程质量的技术组织措施 6.确保安全生产的技术组织措施 7.确保文明施工的技术组织措施 8.合理安排施工进度计划及确保工期的技术组织措施 9.有必要说明的其他内容 施工总平面布置设计 一.工程概况 海潮现代城位于海潮市浪潮路15号，建筑面积30611平方米，建筑物檐口高度米，地上七层地下局部一层，其中地下室为物品仓库，一层为商服、车库，其他层位住宅，每层共有九个单元。主体结构为砖混结构，基础采用复合载体抗扩桩，地下室砌体为M10黏土砖，局部采用陶粒混凝土砌块。砖墙厚度为490mm，陶粒混凝土砌块墙厚度为200mm。 1.工程建筑设计概况 （1）装饰部分 外墙：浅黄色外墙面砖 楼地面：水泥砂浆 墙面：混合砂浆，外刮大白刷高钙涂料 顶棚：混合砂浆，外刮大白刷高钙涂料 门窗：白色塑钢窗 楼梯：大理石面层 （2）防水部分 屋面：PPC卷材，局部为刚性防水面层 卫生间：防水砂浆 2.工程结构设计概况 基础工程：复合载体抗扩桩基础 主体工程：结构采用砖混结构，抗震设防等级为六级，设计使用年限为50年，耐火等级为二级 3.自然条件 （1）工程地质及水文条件。根据专门的水质检验报告及环境水文地质调查报告，判断该地下水对混凝土及钢结构有无腐蚀性。 （2）地形条件。场地已基本成型，满足开工要求。 （3）周边道路及交通条件。该工程位于城市繁华地段，交通道路畅通。工程施工现场的三通一平已完成。施工用水用电已到位，进场道路畅通，具备开工条件。 （4）场地及周边管线。本工程现场施工管线较清晰明朗，对施工影响可以通过提前解决协调的方法来消除或减少。 4.工程特点 工程量大，工期紧，总工期395日历天，工程质量要求高，专业工种多，现场配合协调管理。
CB15 分部工程开工申请表 （皖水安[2009]分开工02号） 说明：本表一式份，由承包人填写。监理机构审签后，随同“分部工程开工通知”监理机构、发包人、设代机构各1份。
桃园河水库除险加固混凝土 防渗墙工程 施 工 组 织 设 计 安徽水安建设发展股份有限公司 二OO九年十一月四日
目录 １、工程概况 (1) 2、对外交通条件 (1) 3、编制依据 (1) 4、施工准备 (2) 5、施工工序流程 (7) 6、混凝土防渗墙施工方法 (8) ７、特殊情况处理 (16) 8、施工管理措施 (18) 9、环境与职业健康保护措施 (21) 10、文明施工 (29) 附图一、施工进度计划表 附图二、施工平面布置图
1、工程概况 桃园河水库位于湖北省曾都区洛阳镇九口堰村，水库坝址距随州市城区约40km，拦截府河支流清水河上游，集雨面积为47.87km2。总库容5754万m3,是一座以灌溉为主，兼有防洪、发电、供水、水产养殖等综合利用的中型水利工程，水库枢纽始建于1957年11月，1958年4月建成主体工程并发挥工程效益。 大坝为粘土心墙坝，坝顶长520m、坝顶宽6m、坝顶高程126.7m 最大坝高36.6m，防浪墙顶高程127.40m。大坝上游坡比自上而下为1：2.0、1：2.75和1：3.5，下游坡坡比自上而下为1：1.75、1：2.75、1：3。大坝迎水面为干砌块石护坡，下游坡采用草皮护坡。大坝芯墙顶高程124.4m，顶宽2.0m，底宽43m，底部齿槽上宽6m、下宽2m、高2m。芯墙上游坡比1：0.2、1：0.5，下游坡比1:0.2、1:0.5。 混凝土防渗墙施工范围主坝坝体桩号0+000-0+520m段，墙顶高程126.35m，墙厚400mm，底部伸入基岩以下1米，防渗墙砼采用普通混凝土，强度等级为C20，水泥采用普通硅酸盐水泥。 2、对外交通条件 桃园河水库距随州市区约40km，距洛阳镇3km。随京公路穿越镇区可直达随州市；随州市有铁路及316国道可直达武汉、襄樊。水库对外交通便利，现有对外交通条件可以满足工程建设要求。 3、编制依据 3.1、桃园河水库防渗墙设计图纸。 《水利水电工程施工规范》（SL260-98）
“拓海·第一江岸”载体夯扩桩 施 工 方 案 重庆中科建设（集团）有限公司 2011年3月15日 批准： 项目经理： 技术负责： 编写： 重庆中科建设（集团）有限公司 2011年3月15日
目录 一、工程概况 (4) 二、编制依据 (4) 三、工程地质及水文地质条件 (5) 3.1工程地质条件 (5) 3.2水文地质条件 (5) 3.3地基土物理力学指标 (6) 四、载体桩设计概况 (6) 4.1载体桩简介 (6) 4.2载体桩设计概要 (8) 五、施工组织方案 (9) 5.1施工总体概要 (10) 5.2施工工艺 (10) 5.3载体桩施工要求及注意事项 (13) 5.4质量控制要点 (13) 5.5施工管理组织机构 (14) 5.6施工机具计划 (15) 5.7劳动力组织 (15) 5.8施工进度计划 (16) 六、质量控制措施 (16) 6.1质量保证目标 (16) 6.2质量保证体系 (16) 6.3质量保证措施 (18) 七、安全文明施工保障措施 (19) 7.1管理目标 (19) 7.2组织管理 (19) 7.3安全文明保障措施 (20) 八、职业健康安全事故应急预案 (24) 九、工期保证措施 (26) 9.1组织管理措施 (26) 9.2工期保证具体措施 (27) 十、检测与与验收 (28)

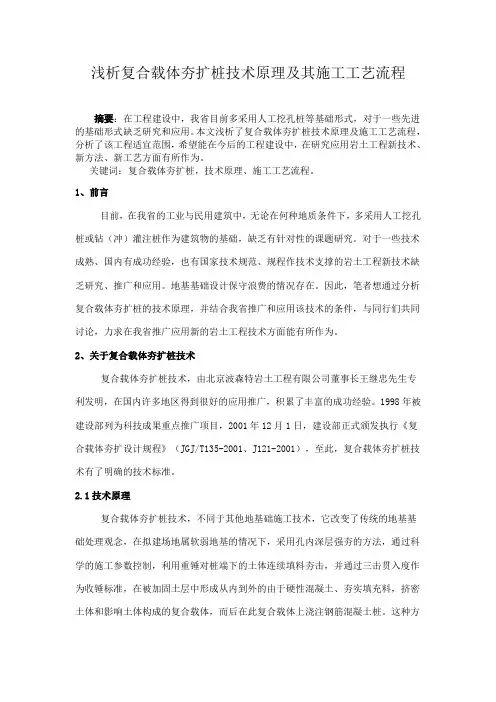

一、工程概况 1、地理位置 拟建场地位于雅安市 2、建设单位、设计单位、监理单位及施工单位 本工程基础设计为复合载体夯扩桩，总桩数约615根（按施工图实际工程结算）。工程桩长不小于6米，实际长度满足设计要求，桩径450mm、钢筋笼主筋为Φ12×6，桩身螺旋箍筋Φ6.5@200mm，桩顶加密区螺旋箍筋为Φ6.5@100mm，长度为2000mm夯扩桩加强箍筋Φ12@2000mm。单桩竖向承载力设计值Ra不小于1200kN，十击贯入不大于3.0cm，桩身混凝土强度等级为C35，夯扩桩身（含桩大头）砼强度等级为C35，复合载体夯扩桩扩大头夯填料要求十击贯入度不超过2.0cm，混凝土保护层厚度桩身为50mm。 4、地质概况 本工程由中国建筑西南勘察设计研究院有限公司勘察工作。详细情况见地质报告。 二、编制依据 《载体桩基础验收规程》（QB10-2007） 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 《建筑地基基础设计规范》(GB50007-2002) 《工程测量规范》（GBJ50026-2007） 《混凝土结构工程施工质量验收规范》(GB50204-2002) 《钢筋焊接及验收规程》(JGJ18-2003) 《钢筋焊接接头试验方法》(JGJ28-86) 三、工程地质及水文地质条件 3.1工程地质条件
1 夯扩桩特点及其适用范围 夯扩桩是在沉管灌注桩的施工工艺与机械挤扩桩的桩型基础上发展而成的，即在锤击沉管灌注桩施工机具的基础上增加1根内夯管，按一定的施工工艺，采用挤扩的方式(多次夯扩与全复打夯扩等)将桩端现浇混凝土扩成大头形，桩身混凝土在桩锤和内夯管的自重作用下压密成型的一种桩型。夯扩桩实质上是种侧壁摩阻力与端承力共同承载的摩擦支承桩，通过增大桩端面积和挤密地基土使单桩承载力有了很大的提高。 夯扩桩有如下突出优点:①将内管底干硬性混凝土薄型土塞代替碎石土塞等材料，可有效起到止淤和短时止水作用，保证混凝土的浇注质量，并减少桩的沉降量；②将内夯管代替沉管灌注桩中的内击锤，内外管同步沉入土中可省去桩靴；③外管的提升一段距离可使每次桩端混凝土向四周外挤，形成更为理想的扩大头形状；④桩身混凝土借助于柴油锤力量和内夯管的自重作用压密成型，能避免或减少缩颈和断桩等现象的产生，设计桩径能够保证；⑤可视地层土质条件，调节施工参数、桩长和扩大头直径以提高单桩承载力；⑥施工机械轻便，机动灵活，适应性强；⑦施工速度快、工期短、造价低；⑧无泥浆排放。 夯扩桩缺陷:①沉管时一遇到中间硬夹层，桩管很难沉入; ②遇承压水，管内易进水，成桩困难;③施工过程中振动较大，噪声较高，对周边环境有较大影响; ④属挤土桩，设桩与施工会对周边建筑物和地下管线产生挤土效应; ⑤扩大头形状很难保证。 适用范围：夯扩桩适用于单桩竖向极限承载力标准值不大于4000kN的工业与民用建筑。其中对单桩竖向极限承载力标准值＞2000kN的，属高承载力夯扩桩工程，在设计与施工时应采取相应措施。夯扩桩成桩的深度可达25m，但长度超过20m的夯扩桩，其施工质量较难控制，经济指标也不理想，一般控制成桩长度宜＜20m。 2 夯扩桩设计及施工中的监理 2.1桩基设计的监理审核 在桩型设计的监理审核上着重考虑以下几个方面。 ①合理桩长应对地质情况、工程施工场地条件的分析研究来确定桩长设计的合理性，要优先从增加夯扩次数和调整夯扩参数，使桩端扩大头增大来提高单桩承载力，而不应考虑增加桩长提高摩阻力来提高单桩承载力的方法。一般在砂砾土地基上施工又没有可靠的技术保证措施的前提下，桩长不宜超过15m。
江西省交通干部学校迁建工程 夯 扩 桩 基 础 施 工 方 案 编制人: 审核人: 审批人： 江西省第一建筑有限责任公司 二0一0年四月十二日 目录 第一章、编制说明 (1) 第一节、编制目的 (1) 第二节、编制依据 (1) 第二章、工程概况 (1) 第三章、施工条件 (2) 第一节、施工场地条件 (2)
第二节、施工地质条件 (2) 第三节、水文地质条件 (4) 第四章、施工准备与计划 (4) 第一节、施工技术准备 (4) 第二节、施工机械选型与准备 (4) 第三节、生产所需材料的准备计划 (5) 第四节、施工工期计划 (5) 第五节、施工场地布置与施工顺序 (6) 第五章、施工组织.......................................................................................................................................................................................... (6) 第一节、组织机构 (6) 第二节、施工队伍组织及定编......................................................................................................................................................... (8) 第六章、施工方案 (8) 第一节、施工工艺流程 (8)
围堰防渗墙施工方案培训资料【精编版】
黑龙江省小莲花水电站工程一期围堰施工导流与水流控制施工组织设计 黑龙江省庆达水利水电工程有限公司 一、工程概况 1.1、工程概述
小莲花水电站主要永久建筑物为3级，次要永久建筑物为4级。根据DL/T5397-2007《水电工程施工组织设计规范》规定，相应导流建筑物级别为5级，其土石类围堰设计洪水标准为10～5年一遇。 小莲花水库上游7km处建有莲花电站，莲花水库为多年调节水库，其正常蓄水位为218.00m，根据1998年～2009年以来每年5月至9月水库运行资料分析，水库11年间6月份水库平均水位为213.58m，最高水位为217.19m，最低水位为211.52m。 小莲花电站工程采用土石围堰，的施工导流标准为5年一遇：按莲花水电站机组发电满发流量（Q＝1354 m3/s）加莲花坝址～小莲花坝址区间大汛5年重现期洪水（Q＝114 m3/s），流量为1468m3/s。相应围堰水位 一期围堰填筑施工，上游横向围堰轴线长263m，堰顶高程164.50m，堰顶宽5m，最大堰高11.0m。上游迎水面及下游背水面坡比均为1：2.0。 下游横向围堰轴线长172.20m，堰顶高程160.00m，堰顶宽5m，最大堰高6.5m。上游迎水面及下游背水面坡比均为1：2.0。 上、下游横向围堰迎水面在与纵向围堰接头的部位采用1m厚块石护坡、护底。 纵向围堰轴线长233.74m，堰顶高程164.50～160.00m，堰顶宽5m，最大堰高11.00m。迎水面坡比为1：2.0，背水面坡比为1：
2.0，迎水面采用1m厚块石护坡、护底。 1.2、施工导流方案 本工程施工导流方案,采取分二期导流施工。一期导流施工围堰,完成右岸土坝,发电厂房，右岸8孔泄洪闸。由左岸束窄河道泄流； 1.3施工交通 坝址位于莲花乡下游3km附近，距林口县城约80km，距上游莲花电站约6.6km，距下游龙虎山电站约22km。坝址右岸有县道X079从坝头通过，左岸有村级公路通过，坝址上游约5km有莲花大桥连接两岸交通，坝址下游约23km处有牡丹江大桥（S309省道）连接两岸交通。林口距省城哈尔滨370公里，距牡丹江市120公里，距离鸡西市85公里，境内有牡佳、牡鸡两条铁路穿过。因此，本工程对外交通较为方便。 场内运输主要为施工材料，砼、工程弃料等，根据工程施工特点和运输量、运输强度、运输设备、运输距离及施工道路规化布置场内施工道路，施工场内交通可充分利用现有皎通道路，规划修建、扩建及维护和施工道路与现有临时道路连通，新修建的临时路以泥结石路面为主。 1.4、混凝土拌和站 混凝土拌和站由建设单位提供。 1.5、施工供电
王家湾物流中心二期办公楼夯扩桩 桩基工程 施 工 组 织 设 计 江苏省岩土工程公司 二00二年六月二十日
编写：审核：审定：技术负责：项目经理：总工种师：总经理：
目录一、工程概况 (一) 概述 (二) 工程地质条件与水文条件 (三) 设计要求及工作量 (四) 工程项目质量目标 二、施工组织方案及技术措施 (一) 施工前准备 (二) 施工技术方案 (三) 施工组织 三、质量保证措施 (一) 质保体系 (二)施工准备各阶段质量管理 (三)生产阶段质量管理 (四)工程结束后的质量管理 四、安全文明生产措施 (一)安全生产措施 (二)文明施工措施 五、竣工提交资料
一、工程概况 (一) 概述 拟建的王家湾物流中心二期办公楼位于王家湾宁镇公路南侧，其基础设计采用锤击夯扩桩作为承台基础。我公司在本工程前期进行了三根锤击夯扩桩作为试桩，经静载试验检测单桩竖向极限承载力标准均大于1350KN。 该工程业主为王家湾物流中心有限责任公司，工程地质资料由江苏地质勘察院提供，现场由江苏省华厦监理公司监理，该工程由我公司承揽其桩基础的施工任务。为了有效地组织和指导该工程全过程，保证工程施工质量达到优良，确保用户满意，树立我公司良好形象，特编写此施工方案，本方案编制依据： 1、夯扩桩桩位布置图(G—02) 2、江苏省地质工程勘察院<<工程地质勘察报告>> 3、<<建筑桩基技术规范>> (JGJ94—94) 4、<<南京地区地基基础设计规范>> (DB32/112—95) 5、<<建筑地基基础工程施工质量验收规范>> (GB50202─2002) (二) 工程地质与水文地质条件 1、地形地貌 勘察场持属岗地~掩埋冲沟地貌类型，经长期人工改造，现场地势稍有起伏，相对高差2.31米。 2、岩土体工程地质条件 经勘察揭示，场地20.9米以浅地基，根据其物理力学性质、岩性等差异，可划分以下3层6亚层，各层、亚层的岩性特征分述如下：
水泥土防渗墙施工方案 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
水泥土防渗墙施工 1、工程概况 本标段水泥土防渗墙工程位于阳新县菖湖堤段，轴线总长1700m，布置在桩号2+300～4+000段堤顶，水泥土防渗墙面积为21420m2 ,墙厚0.3m，深度9～14m，采用多头小直径深层搅拌机建造防渗墙，墙体深入粘土或粉质壤土层2m。堤基为双层和多层结构，由粉质壤土和粉质粘土组成，部分堤段夹有砂壤土、粉细砂及碎石。 2、技术要求 2.1设计要求 2.1.1成墙厚度0.3m； 2.1.2单轴抗压强度：＞1.0Mpa； 2.1.3渗透系数k＜i×10-6cm/s；（1≤i≤3）； 2.1.4允许渗透比降：＞50。 2.2主要参数 多头小直径深层搅拌桩施工技术参数见下表 多头小直径深层搅拌桩施工技术主要参数表
以上参数由现场搅拌试验确定，并报监理工程师批准后使用。 2.3 浆液流量与提升速度和水灰比的关系 多头小直径深层搅拌桩机每单元成墙长1.35m，墙厚0.3m(为保证墙厚,单个钻头直径为33.54cm,实取直径34cm)，搭接厚度15cm,分三序施工；已知水泥掺入量15%，土容重1.9t/m3。 每单元墙施工1m深时，水泥用量为：
[1.35×0.3+0.0322]×1.9×0.15=0.1246t=124.6kg 三序施工每序浆液用量比例Ⅰ:Ⅱ:Ⅲ=1:0.8:0.8,则124.6÷2.6=47.9,即Ⅰ,Ⅱ,Ⅲ序每米深各用水泥47.9kg,38.4kg,38.4kg 其中0.0322m2为30cm墙厚之外无效墙面积. 水灰比、提升速度和浆液流量的关系表 水灰比为0.5:1时，Ⅰ序每米喷浆量： [48×0.5+48] ÷[(0.5+1) ÷(0.5÷1+1÷3)]=40L/m 其余类推(Ⅱ、Ⅲ序乘以0.8的系数)。 3、施工准备
华北制药青霉素V钾技术升级搬迁改造项目青霉素V钾发酵车间工程 载体桩专项施工方案 编制： 审核： 2016年9月
目录 第一部分工程概况 0 第二部分编制依据 0 第三部分工程地质及水文地质条件 (1) 第四部分载体桩施工工艺 (1) 第五部分载体桩施工注意事项及质量控制要点 (3) 第六部分工程质量保证体系 (5) 第七部分施工管理组织机构 (6) 第八部分安全生产及文明施工措施 (7) 第九部分职业安全健康事故应急预案 (9)

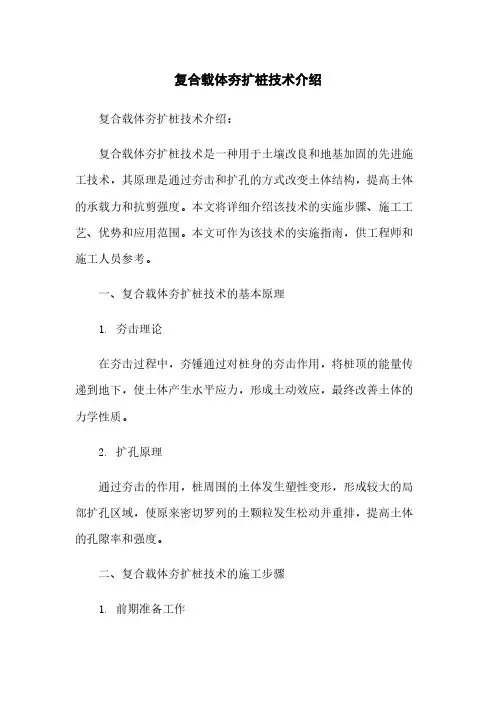

第一部分工程概况 本工程为华北制药青霉素V钾技术升级搬迁改造项目青霉素V钾发酵车间工程。根据该工程实际使用情况图纸设计拟采用直径430mm的复合载体夯扩桩基础，桩长7.5m，共计打桩342根。单根载体桩钢筋笼，主筋为HRB400Φ12×8，桩身螺旋箍筋HPB300Φ6@200mm，长度为5000mm，桩顶加密区螺旋箍筋为Φ6@100mm，加密区长度为2500mm。夯扩桩加强箍筋Φ12@1000mm。单桩竖向承载力设计值Ra不小于800kN，三击贯入小于10cm，桩身混凝土强度等级为C30。桩基础顶标高-1.95m，桩头进入上部承台基础50mm，桩头上部预留500mm长竖向受力筋锚入上部承台基础内部。根据图纸设计及工程基础的地勘报告显示，桩身下部持力层坐落在第四层“细砂”上。 载体桩，由于填料挤密，使承载体所在土层更加密实、均匀，压缩模量得到很大提高，从而有效提高了单桩承载力，减小了建筑物的总体变形。 第二部分编制依据 河北大地建设科技有限公司于2015年11月绘制提供的地勘报告； 《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 《建筑地基基础设计规范》(GB50007-2011)； 《工程测量规范》（GBJ50026-2007）； 《混凝土结构工程施工质量验收规范》(GB50204-2015)； 《钢筋焊接及验收规程》(JGJ18-2012)； 《钢筋焊接接头试验方法》(JGJ/T27-2014)；
开化县大溪边乡柴塘水库除险加固 工程 塑性砼防渗墙 专项施工方案 编制： 校核： 审定： 浙江巨江水电建设有限公司
年月日 塑性砼防渗墙施工方案 一、工程简介 1.1工程概况 柴塘水库兴建于1962年，水库集雨面积2.5平方公里，总库容54万立方米，后列入省千库保安工程，2004年10月动工，2005年8月竣工。 土坝上游块石护坡损坏严重；清基不彻底；坝基无任何防渗措施，坝坡出逸段无保护措施。现采用槽孔式混凝土防渗墙的施工工艺，混凝土防渗墙位于原大坝坝顶中间,沿坝轴线布置，墙顶高程263.00m，墙体厚度为0.8m,最大墙深约26.09m，工程量1894.4m2。砼防渗墙起讫桩号0+000～0+080，长80m。 1.2地质、地貌条件 库区场地范围内无不良地质作用，稳定性好；场地地震设防烈度为6度区，地震动峰值加速度属0.05g区，场地属中、硬场地土，可不考虑地震液化问题；根据场地环境水质简分析，判定环境水对分解类—溶出型，一般酸性型、碳酸型，分解结晶复合类—硫酸镁型、结晶类—硫酸盐型均无腐蚀性；工程区内圆砾渗透系数k值为1.04×10-2-6.78×10-2cm/s，属强透水层，强风化岩透水率为29.5-56.4Lu，属中等透水层。弱风化岩透水率为7.50-11.40Lu，属弱透水层。 二、工程施工组织 2.1施工准备 工程进场后，派出工程技术人员进驻工地，进一步了解实施本工程的目的、设计标准、技术要求，按要求进行测量放样工作。 针对槽孔试防渗墙工程的要求，编制详细的施工组织设计和施工进度计划，用以指导施工。 按施工技术要求平整、清理场地，准备好堆料场（库），联系好原材料供应厂商。 确定好设备进场道路，施工设备运输进场、安装。 2.2施工组织 （1）主要施工机械设备投入 CZ-55冲击钻机2台，导管提升机2台，泥浆处理净化器HB-200一台，

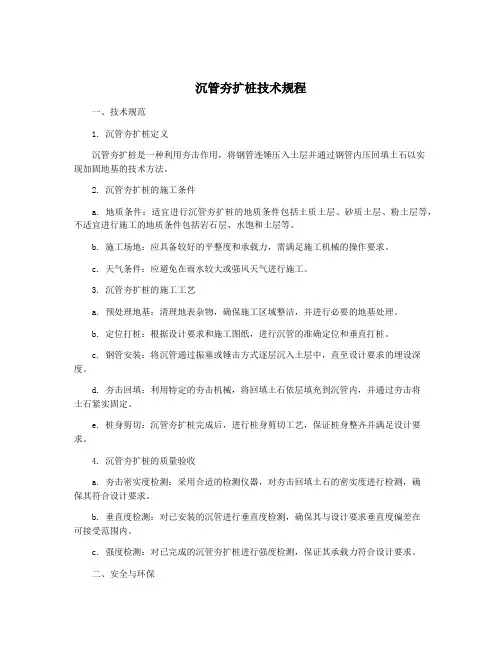

陕西省工程建设标准DB DBJ ××××× J ××××× 沉管夯扩桩技术规程 Technicai Specification for pipe sinking compacted base-enlarged pile 征求意见稿 2010－××－××发布 2010－××－××实施 陕西省住房和城乡建设厅 陕西省质量技术监督局
前言 本规程是根据陕西省建设厅陕建函〔2007〕402号文件的要求，由中国有色金属工业西安勘察设计研究院会同其他6个勘察、设计、施工及质检单位共同编制而成。 在编制过程中，编制组开展多项专题研究，进行了广泛的调查研究，收集了我省夯扩桩工程经验，经反复讨论、修改，最终经审查定稿。 本规程共8章3个附录，内容包括总则、术语和符号、基本规定、夯扩桩构造、夯扩桩设计、夯扩桩复合地基设计、夯扩桩施工、夯扩桩质量检测及验收等。 本规程由陕西省建筑标准设计办公室负责管理，由中国有色金属工业西安勘察设计研究院负责规程的具体解释。本规程在执行过程中，请各单位注意总结工程经验，并将意见和建议寄交中国有色金属工业西安勘察设计研究院《沉管夯扩桩技术规程》管理组（地址：西安市西影路46号，邮编：710054邮箱：d o n g zj@y s x k.c n）。 本规程主编单位：中国有色金属工业西安勘察设计研究院 本规程参编单位：中国建筑西北设计研究院有限公司 中国有色金属工业西安岩土工程公司 陕西省建设工程质量安全监督总站 陕西龙海工程建设有限公司地基公司 西北有色勘测工程有限责任公司 陕西西冶基础工程开发公司 主要起草人：董忠级郑永强刘君鲁宁 赵晓峰朱沈阳李珍英史向庆 万增亭李三红刘清杰杨鲁飞 杨震侯学周王晓军张玉明

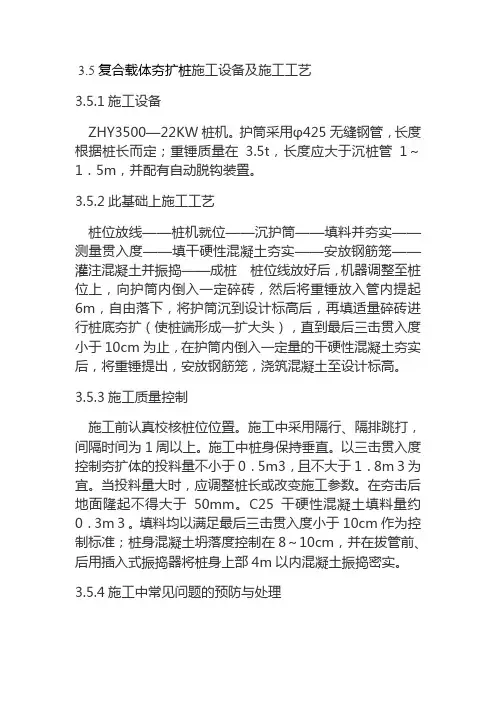

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。 南通中威尚城 复合载体夯扩桩 施 工 方 案 编制: 杨文明 审核: 张进清 审批: 朱建新 江苏中海基础工程有限公司南通分公司 二00七年十月六日 目录 第一部分工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1第二部分场地工程地质概况．．．．．．．．．．．．．．．．．．．．．．．．．1第三部分场地施工条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1第四部分施工依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1
第五部分施工工艺简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 第六部分工程质量保证体系．．．．．．．．．．．．．．．．．．．．．．．．3 第七部分质量管理措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 第八部分施工组织．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 第九部分安全生产措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 第十部分安全用电措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 第十一部分文明施工措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 第一部分工程概况 江苏南通中威尚城小区位于南临财神道—江隆新城、北接宴园—南岸小区, 西至主干道濠河西路, 东至华丰河。本工程由南通中威房地产开发公司投资建设, 南通中房设计院设计, 南通瑞达监理公司监理, 江苏中海基础公司南通分公司承接施工。 项目规模: 总用地为8 .8566公顷。1号地块建4幢商办楼, 2号地块建小高层及多层, 幼儿园和综合楼, 总建筑面积158819.26m2, 工程总投资为503万元。
防渗墙施工方案 1、概述 1.1工程概述 古学水电站位于四川甘孜藏族自治州得荣县境内，是金沙江左岸一级支流定曲河乡城、得荣段梯级开发的第八级，亦为定曲河干流梯级开发的最后一级。电站采用引水式开发，开发任务为发电，兼顾下游生态环境用水要求。电站坝址位于四川省得荣县奔都乡藏色桥上游1.5km处，上距得荣县城12.8km ;厂址位于四川得荣县乡卡日共村上游 350m处，上距得荣县城28.4km。 古学水电站正常蓄水位2270.00，校核洪水位2271.86m,总库容32.28万逐，死水位2269.00m,调节器节库容4.88万=,无调节能力。电站装机2台，总装机容量 90MWo 枢纽建筑物主要由拦河坝、左岸引水系统、左岸岸边式地面厂房等组成。拦河坝由左右岸挡水坝段和河床泄洪（冲沙）坝段组成：左岸引水系统由进水口、弓冰隧洞、调压室及压力管道等组成：岸边式地面厂房厂区建筑物主要由主副厂房、 GIS楼和尾水建 筑物等组成。 坝基混凝土防渗墙布置在坝0- 006. 500处，防渗墙厚0.8m.防渗墙底部深入基岩 1.0m.最大墙深25.8m.顶部与钢筋混凝土铺盖相接。防渗墙墙体混凝土为 C25 二级
配普通混凝土，抗渗标号W10.抗冻标号为F50。 1.2T程地质 坝址处河流流向为S280W,河道较顺直、狭窄，水流湍急，无河漫滩、险滩。枯水期水面高程约2263.80m.水面宽25没?35m,水深0.5没?l.8m。河床覆盖层厚约 26.0没?27.5m,组成复杂，从上往下共分三层，I层为冲、洪积混合堆积含漂、卵石层, 厚约3.5没?7m,颗粒磨圆度差，基本无胶结，松散~稍密状：II层为冲洪积砂卵砾石夹少量漂石层，粒径均匀，厚约12m?17m,呈圆状、次圆状，泥质胶结，中密~密实状：山层为冲积混合堆积砂砾石夹碎石层，碎石含量约20%,砂砾石占80%,厚约5m~8.4m,泥质胶结，间隙充填粘性土及粉砂，结构致密：河床覆盖土粒径大于 颗粒含量的质量百分比为78%，为不液化土，河床下伏基岩为三迭系中统曲嘎寺第一段 (T2ql )灰绿色玄武岩，块状结构，主要结构面为节理裂隙，饱和抗压强度大于120Mpa<> 坝址地表水为重碳酸钙型水，对混凝土无腐蚀性。坝基河床覆盖层渗透系数 5.8 X 10-3cm/s~l.36 X10-2cin/s,由上而下透水性逐渐减弱，属中等~强透水层，坝基岩体的透水性总体较弱，微风化岩体透水率一般小于5Lu? 1.3施工特点及难点 (1 )坝基覆盖层主要为砂砾卵石层，主河槽部位地下水水位较高，防渗墙施工时，槽孔容易漏浆、坍塌，必须采取可靠的防止槽孔坍塌技术措施，以保证成槽： (2)防渗墙深入基岩1.0m,墙深较深，最大墙深25.8m。 1.4施工工艺选择 防渗墙造孔根据现场的地形地质条件，采用“钻劈法”施工：槽段连接采用钻凿法(套接)；混凝土运输采用4^混凝土搅拌车运至槽口，水下直升导管法灌注混凝土。
一、编制依据 1.工程招标文件、答疑记录和招标方所有的问题补充通知及规定。 2.工程的施工图纸及与施工图纸相关的图集。 国家现行施工及验收规范，各相关专业标准和规程。 3.湖北省有关建筑工程管理、市政管理、环境保护等地方性法规和规定。 4.招标单位有关质量管理、安全管理、文明施工管理的规定。 5.《建筑桩基技术规范》JG94-94 6.《复合载体夯扩桩设计规程》JGJ/T135-2001 二、工程概况 2.1工程简述： 2.1.1项目名称： 2.1.2项目地址： 2.1.3建设单位： 2.1.4工程规模： 2.1.5设计单位： 2.1.6工期要求：自开工之日起200天完工 2.1.7质量要求：工程验收达到合格工程标准 2.1.8承包方式：以包工包料的方式进行承包 2.1.9承包范围：土建工程、水电工程 2.1.10现场条件：交通方便，施工用电、施工用水能满足施工要求，场内其它生产生活设施场地能满足工程施工要求，巳基本具备工程开工条件。
2.2设计概况： 2.2.1基础设计概况：基础采用钢筋混凝土独立柱基础及基础梁混凝土，基础持力层为粉质粘土层，其地基承载力特征值为180KPa， 2.2.2结构设计概况： 2.2.2.1钢筋标准采用：采用HPB300、HRB335和HRB400钢筋， 其设计强度标准值分别为270N/mm2、300N/mm2和360 N/mm2 。焊条分别采用E43和E50焊条钢筋与型钢钢筋确定焊条。 2.2.2.2砌体材料及砌筑砂浆：砌体采用200厚加气混凝土砌 块。±0.00以上采用加气粉煤灰砌块，砂浆采用M5.0混合砂浆。±0.00以下采用MU10蒸压粉煤灰砖，砂浆采用M7.5水泥砂桨砌筑。 2.2.2.3工程设计条件：设计使用年限为50年，防水层耐用年限15年，建筑层数办公楼5层，建筑高度24.4m，结构安全等级为二级，耐火等级为二级，屋面防水等级为Ⅱ级，抗震设防裂度为六度，抗震设防类别为丙类。 2.2.2.4砼强度设计：除垫层为C15，独立基础、基础梁、柱、梁板、楼梯混凝土设计强度等级均为C30，构造柱及其它构件混凝土强度等级为C20。 2.2.2.5 地面设计：地—1为保温地面（除楼梯间、卫生间、电梯前室），地—2为陶瓷地砖地面，地—3为陶瓷地砖卫生间地面。 2.2.2.6楼面及屋面系统设计：楼面采用钢筋混凝土楼板，屋
（“沉管灌注桩施工监理细则”附录一） 夯扩桩技术要点 一、概况 我国南方地区目前对夯扩桩的施工，多采用沉管桩机改装的夯扩桩机。除采用一般沉管灌注桩的外管（通常采用Ф325、Ф377、Ф426、Ф450mm钢管）外，还需增加一根与外管一样长的内夯管（芯管），其外径应比外管内径小，其小端固定在柴油打桩机锤的下端并连成一体，位于机架上可自由上下移动。同时在内管上端增加一个与外管同径的加颈圈，加颈圈的高度需满足止淤封底要求，一般为130mm。 内夯管的作用：在锤击作用下沉管入土；在夯扩时作为传力杆，将锤击力直接传递给桩端部现浇混凝土和深层地基土；当外管桩身混凝土灌满后，可利用设在其上的柴油打桩锤的重量（约35~60KN）对桩身混凝土加压成型。 夯扩桩的直径一般为325和377mm以及426和450mm；桩长一般为6~8m，目前最长已达25m。 无预制桩尖夯扩桩施工顺序见附图图4-1 二、施工顺序 a.在桩位上放置一定高度一般为100~150mm的C20级干硬性混凝土（也可采用直径325mm，质量18~20kg预制砼来控制）； b.对准桩位放置外管，同时把内夯管置于外管内，在其上放置直径与外管直径相同，高度为130~150mm的加颈圈； c.锤击外管和内夯管，使其沉入设计深度； d.把内夯管从外管内抽出，卸去外管上端的加颈圈； e.灌入夯扩部分的混凝土（高度为H）；
f.放入内夯管，再将外管拔起h高； g.锤击内夯管，把外管内的混凝土夯出管外； h.在锤击作用下，使外管和内夯管同步沉入规定深度； i.拔出内夯管； j.将加颈圈放在外管上端，然后灌满桩身部分所需混凝土； k.将柴油和内夯管压在桩身混凝土上，上拔外管； l.将外管拔出，成桩。 此过程为第一次夯扩，如需第二次夯扩，则重覆i~l步骤。 三、几点说明 a.当不出现由内外管间隙涌水、涌泥时，也可不采用上述“2.a.”封底措施； b.带钢筋混凝土预制桩夹的夯扩桩的施工顺序基本上与无预制桩尖的夯扩桩相同，只上施工顺序中第a步骤改为在桩位上放置钢筋混凝土预制桩尖； c.桩的长度较大或需配置钢筋时，桩身混凝土宜分段灌注；拔管时内夯管和桩锤应施压于外管中的混凝土顶面，边压边拔； d.工程施工前宜进行试成桩，应详细记录混凝土的分次灌入量，外管上拔高度，内管夯击次数，双管同步沉入深度，并检查外管的封底情况，有无进水、涌泥等，经核定后作为施工控制依据。 四、适用范围 夯扩桩的适用范围基本上与沉管灌注桩相同。桩端持力层可为可塑至硬塑粉质粘土，粉土或砂土，且具有一定厚度。如果土层较差，没有较理想的桩端持力层时，可采用二次或三次夯扩。 五、优缺点 1、优点 a.与一般灌注桩相比，夯扩桩由于夯扩成型，在桩端处形成扩大头，桩端面积增大60%~240%；同时桩端地基土得到夯实挤密，而且深层地基土也得到一定的挤密效果，故单桩承载力较高。当桩端地基土为砂土和粉土时，单桩承载力提高更明显； b.灌注桩身混凝土时，由于借助于内夯管和柴油锤的重量加压成型，提高了桩身灌注量，大大减少了桩身缩颈的弊端； c.可根据土层地质条件，在一定范围内调节施工参数、桩长和夯扩头直径等来提高单桩承载力； d.施工工期短，成本低。 2、缺点 a.迂中间硬夹层，桩管很难沉入； b.迂承压水层，成桩困难；
