?烧结工艺流程
烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉(无烟煤)和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用
我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后,再将精矿粉造块成为人造富矿才能入高炉冶炼。所以,粉矿造块是充分合理利用贫矿的不可缺少的关控环节。
富矿的开采过程中要产生粉矿,为了满足高炉的粒度要兔在整较过程中也会产生粉矿,粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标,因此粉矿也必须经过造块才能入炉。
粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料,有助于炉况的稳定和技术经济指标的改善。
粒矿造块过程中,还可以除去部份有害杂质，如硫、氟、砷、锌等,有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性,成为了现代商炉原料的主要来源。
粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料,如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料,又可以减少环境污染,取得良好的经济效益和社会效益。
粉矿造铁是现代高炉冶炼并获得优质高产的基础,对于高炉冶炼有君十分重要的意义,是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。
1.2粉矿造块的方法
粉矿造块方法很多,主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团,其成球方式和固结方法与球团矿不同，还有小球烧结,国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。
球团矿的焙烧方法主要乞竖队带式焙烷仇链蓖机—回转窃。目前地方小铁厂还有平地堆烷的。
烧结方法主要有吹风烧结法和抽风烧结法两大类。吹风烧结有平地堆挠、饶结识、挠结盘，抽风烧结有路式侥结、艰面步进式烧绍机、带式烧结机、环形挠结机电即日本矢作式)。
国内外苫遍采用的是常式抽风烧结机,在我国地方小铁广还有相当一部分用平地吹风堆烧和箱式抽风烧结。比外，还有回转窑浇结法、悬浮烧结法。
所谓“烧结”就是指粉状物料加热到熔点以下而粘结成固体的现象.
烧结过程简单来说,就是把品位满足要求，但粒度却不满足的精矿与其他辅助原料混合后在烧结机上点火燃烧,重新造块,以满足高炉的要求。点火器就是使混合料在烧结机上燃烧的关键设备，控制好点火器的温度、负压等,混合料才能成为合格的烧结成品矿。
烧结的主要体系是,配料,混料,看火等。看火的经验:看火主要控制的三点温度是;点火温度,终点温度,和总管废气温度。一般来说把终点温度控制在倒数第２号风箱的温度。
铁矿粉造块
铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。
铁矿粉造块的目的：
◆综合利用资源,扩大炼铁用的原料种类。
◆去除有害杂质,回收有益元素,保护环境。
◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。
一、铁矿粉烧结生产
1.烧结的概念
将各种粉状含铁原料,配入适量的燃料和熔剂,加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2. 烧结生产的工艺流程
目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图２—4所示。主要包括烧结料的准备,配料与混合,烧结和产品处理等工序。
图2-4 抽风烧结工艺流程
◆烧结原料的准备
①含铁原料
含铁量较高、粒度<5mｍ的矿粉，铁精矿,高炉炉尘，轧钢皮,钢渣等。
一般要求含铁原料品位高,成分稳定，杂质少。
②熔剂
要求熔剂中有效CaO含量高,杂质少,成分稳定,含水3％左右，粒度小于3mｍ的占90％以上。
在烧结料中加入一定量的白云石,使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
③燃料
主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高,灰分低，挥发分低,含硫低，成分稳定,含水小于１0%，粒度小于３ｍm的占95％以上。
对入厂烧结原料的一般要求见表2—２。
表2-2入厂烧结原料一般要求
◆配料与混合
①配料
配料目的:获得化学成分和物理性质稳定的烧结矿,满足高炉冶炼的要求。
常用的配料方法：容积配料法和质量配料法。
容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。准确性较差。
质量配料法是按原料的质量配料。比容积法准确，便于实现自动化。
②混合
混合目的：使烧结料的成分均匀,水分合适,易于造球,从而获得粒度组成良好的烧结混合料,以保证烧结矿的质量和提高产量。
混合作业:加水润湿、混匀和造球。
根据原料性质不同，可采用一次混合或二次混合两种流程。
一次混合的目的:润湿与混匀，当加热返矿时还可使物料预热。
二次混合的目的：继续混匀,造球,以改善烧结料层透气性。
用粒度１0~Ｏｍｍ的富矿粉烧结时,因其粒度已经达到造球需要，采用一次混合，混合时间约5０ｓ。
使用细磨精矿粉烧结时,因粒度过细,料层透气性差,为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2.5~3ｍｉn。
我国烧结厂大多采用二次混合。
◆烧结生产
烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。
①布料
将铺底料、混合料铺在烧结机台车上的作业。
当采用铺底料工艺时,在布混合料之前,先铺一层粒度为10～25mm,厚度为２0~25m ｍ的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷,延长风机转子寿命,减少或消除炉箅粘料。
铺完底料后，随之进行布料。布料时要求混合料的粒度和化学成分等沿台车纵横方向均匀分布，并且有一定的松散性,表面平整。
目前采用较多的是圆辊布料机布料。
②点火
点火操作是对台车上的料层表面进行点燃，并使之燃烧。
点火要求有足够的点火温度，适宜的高温保持时间,沿台车宽度点火均匀。
点火温度取决于烧结生成物的熔化温度。常控制在１250±50℃。
点火时间通常４0～60s。
点火真空度4~６kPa。
点火深度为10～20mm。
③烧结
准确控制烧结的风量、真空度、料层厚度、机速和烧结终点。
烧结风量：平均每吨烧结矿需风量为3２00m3,按烧结面积计算为（70～90)ｍ３／(cｍ2．mｉn)。
真空度：决定于风机能力、抽风系统阻力、料层透气性和漏风损失情况。
料层厚度:合适的料层厚度应将高产和优质结合起来考虑。国内一般采用料层厚度为25０~50０mm。
机速：合适的机速应保证烧结料在预定的烧结终点烧透烧好。实际生产中,机速一般控制在１.5~4m／miｎ为宜。
烧结终点的判断与控制：控制烧结终点,即控制烧结过程全部完成时台车所处的位置。中小型烧结机终点一般控制在倒数第二个风箱处,大型烧结机控制在倒数第三个风箱处。
带式烧结机抽风烧结过程是自上而下进行的,沿其料层高度温度变化的情况一般可分为5层，各层中的反应变化情况如图２—５所示。点火开始以后，依次出现烧结矿层,燃烧层,预热层,干燥层和过湿层。然后后四层又相继消失,最终只剩烧结矿层。
图2-5烧结过程各层反应示意图
①烧结矿层
经高温点火后，烧结料中燃料燃烧放出大量热量，使料层中矿物产生熔融,随着燃烧层下移和冷空气的通过，生成的熔融液相被冷却而再结晶(100０—１1０0℃)凝固成网孔结构的烧结矿。
这层的主要变化是熔融物的凝固,伴随着结晶和析出新矿物，还有吸入的冷空气被预热，同时烧结矿被冷却,和空气接触时低价氧化物可能被再氧化。
②燃烧层
燃料在该层燃烧,温度高达１35０～1600℃,使矿物软化熔融黏结成块。
该层除燃烧反应外,还发生固体物料的熔化、还原、氧化以及石灰石和硫化物的分解等反应。
③预热层
由燃烧层下来的高温废气,把下部混合料很快预热到着火温度，一般为４０0～８00℃。
此层内开始进行固相反应，结晶水及部分碳酸盐、硫酸盐分解,磁铁矿局部被氧化。
④干燥层
干燥层受预热层下来的废气加热,温度很快上升到100℃以上,混合料中的游离水大量蒸发，此层厚度一般为l0~3０mm。
实际上干燥层与预热层难以截然分开,可以统称为干燥预热层。
该层中料球被急剧加热,迅速干燥,易被破坏,恶化料层透气性。
⑤过湿层
从干燥层下来的热废气含有大量水分,料温低于水蒸气的露点温度时，废气中的水蒸气会重新凝结,使混合料中水分大量增加而形成过湿层。
此层水分过多,使料层透气性变坏,降低烧结速度。
烧结过程中的基本化学反应
①固体碳的燃烧反应
固体碳燃烧反应为:
反应后生成Ｃ0和C02,还有部分剩余氧气，为其他反应提供了氧化还原气体和热量。
燃烧产生的废气成分取决于烧结的原料条件、燃料用量、还原和氧化反应的发展程度、以及抽过燃烧层的气体成分等因素。
②碳酸盐的分解和矿化作用
烧结料中的碳酸盐有CaC03、MgＣ03、FeC03、MnC0３等，其中以CａＣ03为主。在烧结条件下，CaC03在720℃左右开始分解,8８0℃时开始化学沸腾,其他碳酸盐相应的分解温度较低些。
碳酸钙分解产物Ca0能与烧结料中的其他矿物发生反应,生成新的化合物,这就是矿化作用。反应式为：
ＣaCO3+SiO2＝CaSiO３+CＯ2
CaCO3+Fｅ２O3=CaO ·Ｆe2Ｏ３+ CＯ2
如果矿化作用不完全,将有残留的自由Ca0存在,在存放过程中,它将同大气中的水分进行消化作用：
CaO+H2O=Ｃａ(OH)2
使烧结矿的体积膨胀而粉化。
③铁和锰氧化物的分解、还原和氧化
铁的氧化物在烧结条件下，温度高于l3０0℃时,Fe203可以分解:
Fe３0４在烧结条件下分解压很小,但在有Si0２存在、温度大于１３00℃时,也可能分解:
二、球团矿生产
1.球团矿的概念
把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下,通过造球机滚动成球，再经过干燥焙烧,固结成为具有一定强度和冶金性能的球型含铁原料。
2.球团矿生产迅速发展的原因：
◆天然富矿日趋减少，大量贫矿被采用。
铁矿石经细磨、选矿后的精矿粉，品位易于提高。
过细精矿粉用于烧结生产会影响透气性,降低产量和质量。
细磨精矿粉易于造球,粒度越细，成球率越高，球团矿强度也越高。
◆球团法生产工艺的成熟。
从单一处理铁精矿粉扩展到多种含铁原料。
生产规模和操作也向大型化、机械化、自动化方向发展。
技术经济指标显著提高。
球团产品也已用于炼钢和直接还原炼铁等。
◆球团矿具有良好的冶金性能:粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶炼。
3.球团矿生产的工艺流程
一般包括原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理等工序,如图２-6所示。
图2-６球团矿生产的工艺流程

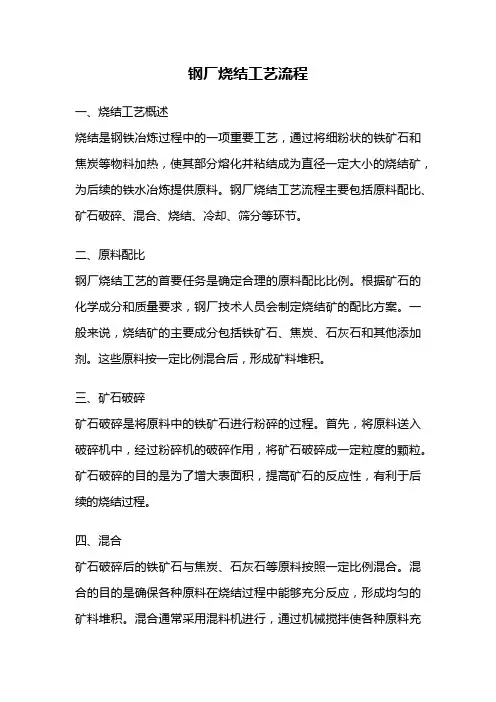

?烧结工艺流程 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉(无烟煤)和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。 由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用 我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后,再将精矿粉造块成为人造富矿才能入高炉冶炼。所以,粉矿造块是充分合理利用贫矿的不可缺少的关控环节。 富矿的开采过程中要产生粉矿,为了满足高炉的粒度要兔在整较过程中也会产生粉矿,粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标,因此粉矿也必须经过造块才能入炉。 粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料,有助于炉况的稳定和技术经济指标的改善。
粒矿造块过程中,还可以除去部份有害杂质，如硫、氟、砷、锌等,有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性,成为了现代商炉原料的主要来源。 粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料,如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料,又可以减少环境污染,取得良好的经济效益和社会效益。 粉矿造铁是现代高炉冶炼并获得优质高产的基础,对于高炉冶炼有君十分重要的意义,是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。 1.2粉矿造块的方法 粉矿造块方法很多,主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团,其成球方式和固结方法与球团矿不同，还有小球烧结,国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。 球团矿的焙烧方法主要乞竖队带式焙烷仇链蓖机—回转窃。目前地方小铁厂还有平地堆烷的。 烧结方法主要有吹风烧结法和抽风烧结法两大类。吹风烧结有平地堆挠、饶结识、挠结盘，抽风烧结有路式侥结、艰面步进式烧绍机、带式烧结机、环形挠结机电即日本矢作式)。 国内外苫遍采用的是常式抽风烧结机,在我国地方小铁广还有相当一部分用平地吹风堆烧和箱式抽风烧结。比外，还有回转窑浇结法、悬浮烧结法。 所谓“烧结”就是指粉状物料加热到熔点以下而粘结成固体的现象. 烧结过程简单来说,就是把品位满足要求，但粒度却不满足的精矿与其他辅助原料混合后在烧结机上点火燃烧,重新造块,以满足高炉的要求。点火器就是使混合料在烧结机上燃烧的关键设备，控制好点火器的温度、负压等,混合料才能成为合格的烧结成品矿。 烧结的主要体系是,配料,混料,看火等。看火的经验:看火主要控制的三点温度是;点火温度,终点温度,和总管废气温度。一般来说把终点温度控制在倒数第２号风箱的温度。 铁矿粉造块 铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。 铁矿粉造块的目的： ◆综合利用资源,扩大炼铁用的原料种类。 ◆去除有害杂质,回收有益元素,保护环境。 ◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。 一、铁矿粉烧结生产
炼铁工艺是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例装入高炉，并由热风炉向高炉内鼓入热风助焦炭燃烧，原料、燃料随着炉内熔炼等过程的进行而下降。在炉料下降和煤气上升过程中，先后发生传热、还原、溶化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的溶剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气、炉渣两种副产品，高炉渣水淬后全部作为水泥生产原料。 高炉是用焦炭、铁矿石和熔剂炼铁的一种竖式的反应炉（如图2-3）。高炉是一个竖立的圆筒形炉子，其内部工作空间的形状称为高炉内型，即通过高炉中心线的剖面轮廓。现代高炉内型一般由圆柱体和截头圆锥体组成，由下而上分为炉缸、炉腹、炉腰、炉身和炉喉五段。由于高炉炼铁是在高温下进行的，所以它的工作空间是用耐火材料围砌而成，外面再用钢板作炉壳。 1-炉底耐火材料； 2-炉壳； 3-生产后炉内砖衬侵蚀线； 4-炉喉钢砖； 5-煤气导出管； 6-炉体夸衬； 7-带凸台镶砖冷却壁； 8-镶砖冷却壁； 9-炉底碳砖； 10-炉底水冷管；
11-光面冷却壁； 12-耐热基墩； 13-基座 l图2-3 高炉的结构 在高炉炉顶设有装料装置，通过它将冶炼用的炉料（由焦炭和矿石按一定比例组成）按批装入炉内。在高炉下部炉缸的上沿，沿圆周均匀地布置了若干个风口（100m3小高炉有 8-10个，4000m3以上的大高炉则有36-42 个）。加热到1000℃
以上的热风，经铜质水冷风口送入炉内，供焦炭燃烧形成高温煤气。在炉缸的底部设有铁口，可周期性或连续性地排放出液态生铁和炉渣。在风口和铁口之间还设有渣口以排放部分炉渣，减轻铁口负担。 l现代高炉采用优质耐火材料，例如炉底、炉缸部位用微碳孔碳砖，炉身下部和炉腰部位用铝碳砖或碳化硅砖，其它部位用优质高铝砖和高致密度的粘土砖等作炉衬。炉壳用含锰的高强度低合金钢制作，安装有性能好的含铬耐热铸铁、球墨铸铁或铜质立式冷却器，或铜质的卧式冷却器。 l4 工艺流程： 高炉冶炼过程是一个连续的生产过程，全过程是在炉料自上而下，煤气自下而上的相互接触过程中完成的。如图2-4所示。 l炉料从受料斗进入炉腔。在高炉底部的炉缸和炉腹中装满焦炭。炉腰和炉身中则是铁矿石、焦炭和石灰石，层层相间，一直装到炉喉。 l从风口鼓入的热风温度高达1000-1300℃，炉料中焦炭在风口前燃烧，迅速产生大量的热，使风口附近炉腔中心温度高达1800℃以上。 l由于底部焦炭很厚，燃烧不完全，因此，炉气中存在大量CO气体，在炉内造成了良好的还原性气氛，产生的CO气体在炉体中上升。同时，由于下部的焦炭燃烧产生空隙，上面的焦炭、矿石和熔剂在炉体内缓慢下降，速度大约为 0.5-1mm/s。炽热的CO气体在炉内上升过程中加热缓慢下降的炉料，并把铁矿石中铁氧化物还原为金属铁，铁矿石在570-1200℃之间受到CO气体和红热焦炭的还原，形成了海绵铁。海绵铁在1000-1100℃的高温下溶入大量的碳，因而铁的熔点下降，形成了生铁。生铁的熔点约为1200℃，以液体状态滴入炉缸。矿石中未被还原的物质形成熔渣，实现渣铁分离。最后调整铁液的成分和温度达到终点，定期从炉内排入炉渣和生铁。上升的高炉煤气流，由于将能量传给炉料而温度不断下降，最终形成高炉煤气从炉顶导出管排出。
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
钢铁生产工艺流程 炼焦生产流程:炼焦作业就是将焦煤经混合,破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。资源来源：台湾中钢公司网站。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机,由点火炉点燃细焦炭,经由抽气风车抽风完成烧结反应,高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。资源来源:台湾中钢公司网站。
高炉生产流程:高炉作业就是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内,再由炉下部鼓风嘴鼓入高温热风,产生还原气体,还原铁矿石,产生熔融铁水与熔渣之炼铁制程。资源来源：台湾中钢公司网站。
转炉生产流程:炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后,再依订单钢种特性及品质需求，送二次精炼处理站（RH真空脱气处理站、Ｌadｌe Injｅction盛桶吹射处理站、ＶＯD 真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份,最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷,或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品.资源来源:台湾中钢公司网站。
连铸生产流程:连续铸造作业乃就是将钢液转变成钢胚之过程.上游处理完成之钢液,以盛钢桶运送到转台,经由钢液分配器分成数股，分别注入特定形状之铸模内,开始冷却凝固成形,生成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。经矫直后再依订单长度切割成块,方块形即为大钢胚,板状形即为扁钢胚.此半成品视需要经钢胚表面处理后,再送轧钢厂轧延。资源来源：台湾中钢公司网站。
烧结作业区管理流程图 一、管理步骤 来料验收-----卸车储备－－---混匀布料、混匀供料-－--－烧结生产 二、流程图 1、验收 2、储备 3、混匀布料、供料工艺 ａ、铁料
4、烧结工艺 白灰窑
现作业区以创建“书香型”作业区、全力打造视觉文化为目标，提出“科学管理、管理科学”的全新理念，统筹安排生产工作,坚持纵向贯通、横向协同的管理思路,加强生产协调的核心作用,控制好各生产工序的稳定,服务好其它作业区的保供、做到各工序间的无缝连接,保证产品质量，并与先进行业指标对标挖潜,寻找差距、降低成本、创新工艺、提升产品质量。打造烧结先进的指标,构建和谐顺畅的生产流程，使烧结机利用系数突破１.30 t/㎡·h已达１.482t/㎡·h,年产量163万吨，且各项指标都在接近全国最高指标水平，基本满足高炉正常生产。 先将各流程做一简单的介绍： 1、从PＬ-2皮带把混匀矿打到配料室１#、2#、3#、４#铁料仓；
2、从白灰窑把－３mｍ粒级大于8５％以上的生石灰通过手动葫芦吊打入配 料室1１#生石灰仓; 3、通过PL-６皮带将-3mm粒级大于85%的石灰石打入配料室９#、10＃仓； 4、通过ＰＬ-３皮带将-３mm粒级在80%-85%的焦粉打入配料室7#、8＃仓； 5、按正常配比将混匀矿、焦粉、石灰石、生石灰、烧结返矿通过ＰＬ-12、 Z4-1、H-1运输到一次混合机里面,在混合机加水、混匀通过ZL－1皮带运输到制粒机，在制粒机配加蒸汽以提高料温;物料(混合料)在制粒机里面混匀制粒６分钟通过Ｚ5-1、Ｓ-１皮带,在通过梭布小车均匀布料到烧结小矿槽。 6、在烧结机上先布一层粒级10－２０mm的烧结矿10mm作为底料，混合料 在通过圆辊及六辊布料到烧结机,料层布到６50mm,在通过圧料器把料通过点火器点火烧结。 7、混合料在烧结机上烧结50分钟左右，通过单齿辊破碎到环冷机，在环冷 机冷却１个小时左右，通过Z６-1、LＳ-１在成品筛分室通过振动筛将-5ｍm烧结返矿通过Ｚ２－1、ＰL-9、PL-1０皮带运输到配料室5#、6＃仓内;将1０-２0mm烧结矿通过Ｚ5－2、Ｚ7-1、S-２皮带打到底料仓;将大于２0mm粒级烧结矿通过Z8-1输送到高炉 8、在烧结上料之前先开启机头、机尾电场及主抽风机。
烧结工艺流程 一、我厂烧结机概况： 我厂90M2带式抽风机是有鞍山冶金设计研究总院设计。设计利用系数为 1.57t/m·h。（设备能力为 2.0 t/m·h）作业率90.4%，年产烧结矿224万吨。产品 为冷烧结矿；温度小于120℃；粒度5—150mm；0—5mm粉末含量小于5%； TFe55%；FeO小于10%；碱度2.0倍。配料采用自动重量配料强化制粒烧结工艺。 厚料层烧结、环式鼓风冷却机冷却烧结矿。冷烧结矿经整粒筛分；分出冷返矿及 烧结机铺底料和成品烧结矿。选用了高效主抽风机等节能设备，电器控制及自动 化达到国内同类厂先进水平，采用以PLC为核心的EIC控制系统，构成仪电合一的计算机控制系统。仪表选用性能良好的电动单元组合仪表智能型数字显示仪表 等，对生产过程的参数进行指示；记录；控制；自动调节，对原料成品及能源进 行计量，在环境保护方面采用静电除尘器，排放浓度小于100mg/m3，生产水循环使用，实现全厂污水零排放。采取多项措施对薄弱环节设备采用加强型及便于检 修的设备，关键部位设电动桥式吊车，有储存时间8小时的成品矿槽以提高烧结机作业率，使烧结和高炉生产互不影响。 二、什么叫烧结工艺： 烧结工艺就是按高炉冶炼的要求把准备好的铁矿粉、熔剂、燃料及代用品，按一定比例经配料、混料、加水润滑湿。再制粒、布料点火、 借助风机的作用，使铁矿粉在一定的高温作用下，部分颗粒表面发生软 化和熔化，产生一定的液相，并与其他末熔矿石颗粒作用，冷却后，液相将矿粉颗粒粘成块这个过程为烧结工艺。 三．烧结的方法 按照烧结设备和供风方式的不同烧结方法可分为：1）鼓风烧结如：
烧结锅、平地吹；2）抽风烧结：①连续式如带式烧结机和环式烧结机 等；②间歇式如固定式烧结机有盘式烧结机和箱式烧结机，移动式烧结 机有步进式烧结机；3）在烟气中烧结如回转窑烧结和悬浮烧结。 四．烧结矿的种类： CaO/SiO2小于1为非自熔性烧结矿；碱度为1-1.5是自熔性烧结. 矿碱度为 1.5~2.5是高碱度烧结矿；大于 2.5是超高或熔剂性烧结矿。 五. 烧结的意义 通过烧结可为高炉提供化学成分稳定、粒度均匀、还原性好、冶金性能高的 优质烧结矿，为高炉优质、高产、低耗、长寿创造了良好的条件；可以去除有害杂 质如硫、锌等；可利用工业生产的废弃物，如高炉炉尘、轧钢皮、硫酸渣、钢渣等； 可回收有色金属和稀有稀土金属。 六.烧结工艺流程的组成 （1）含铁原料、燃料和熔剂的接受和贮存；（2）原料、燃料和熔剂的破碎 筛分；（3）烧结料的配料、混合、制粒、布料、点火和烧结；（4）烧结矿的破碎、筛分、冷却和整粒。 七.烧结原料 1.含铁原料主要有磁铁矿、赤铁矿、褐铁矿、菱铁矿，铁矿粉是烧结生产的 主要原料，它的物理化学性质对烧结矿质量的影响最大。要求铁矿粉品位高、成分 稳定、杂质少、脉石成分适于造渣，粒度适宜、精矿水分大于12%时影响配料准确性，不宜混合均匀。粉矿粒度要求控制在8mm以下便于烧结矿质量提高，褐铁矿、菱铁矿的精矿或粉矿烧结时要考虑结晶水、二氧化碳的烧损（一般褐铁矿烧损 9~15%，收缩8%左右，菱铁矿烧损17~36%，收缩10%。） 2.烧结熔剂按其性质可分为碱性熔剂、中性熔剂（Al2O3）和酸性熔剂（石英、蛇绞石等）三类，烧结常用碱性熔剂有石灰石（CaCO3）消石灰（Ca(OH)2）生石灰
烧结工艺流程 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。 由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用 我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。 富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。 粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改
善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料的主要来源。 粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。 粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。 1．2 粉矿造块的方法 粉矿造块方法很多，主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团，其成球方式和固结方法与球团矿不同，还有小球烧结，国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。 球团矿的焙烧方法主要乞竖队带式焙烷仇链蓖机—回转窃。目前地方小铁厂还有平地堆烷的。 烧结方法主要有吹风烧结法和抽风烧结法两大类。吹风烧结有平地堆挠、饶结识、挠结盘，抽风烧结有路式侥结、艰面步进式烧绍机、带式烧结机、环形挠结机电即日本矢作式)。 国内外苫遍采用的是常式抽风烧结机，在我国地方小铁广还有相当一部分用平地吹风堆烧和箱式抽风烧结。比外，还有回转窑浇结法、悬浮烧结法。 所谓“烧结”就是指粉状物料加热到熔点以下而粘结成固体的现象. 烧结过程简单来说，就是把品位满足要求，但粒度却不满足的精矿与其他辅助原料混合后在烧结机上点火燃烧，重新造块，以满足高炉的要求。点火器就是使混合料在烧结机上燃烧的关键设备，控制好点火器的温度、负压等，混合料才能成为合格的烧结成品矿。 烧结的主要体系是,配料,混料,看火等。看火的经验:看火主要控制的三点温度是;点火温度,终点温度,和总管废气温度。一般来说把终点温度控制在倒数第2号风箱的温度。 铁矿粉造块 铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。 铁矿粉造块的目的： ◆综合利用资源，扩大炼铁用的原料种类。 ◆去除有害杂质，回收有益元素，保护环境。 ◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。 一、铁矿粉烧结生产
烧结钕铁硼的生产工艺流程 发布日期：2012-03-30 浏览次数：167 核心提示：本文对稀土永磁材料的发展过程、性能要求、主要类型等方面做了介绍，着重介绍了烧结钕铁硼磁体的生产工艺流程，最后对目前烧结钕铁硼在生产、科研、生活等各领域中的应用进行了总结，并对其发展方向进行了思考，指出应深入研究烧结钕铁硼磁体生产工艺，提高我国钕铁硼磁体的产品质量，才能增加企业自身的竞争力。 1.1稀土永磁材料概述 从广义上讲，所有能被磁场磁化、在实际应用中主要利用材料所具有的磁特性的一类材料成为磁性材料。它包括硬磁材料、软磁材料、半硬磁材料、磁致伸缩材料、磁光材料、磁泡材料和磁制冷材料等，其中用量最大的是硬磁材料和软磁材料。硬磁材料和软磁材料的主要区别是硬磁材料的各向异性场高、矫顽力高、磁滞回线面积大、技术磁化到饱和需要的磁场大。由于软磁材料的矫顽力低，技术磁化到饱和并去掉外磁场后，它很容易退磁，而硬磁材料由于矫顽力较高，经技术磁化到饱和并去掉磁场后，它仍然长期保持很强的磁性，因此硬磁材料又称为永磁材料或恒磁材料。古代，人们利用矿石中的天然磁铁矿打磨成所需要的形状，用来指南或吸引铁质器件，指南针是中国古代四大发明之一，对人类文明和社会进步做出过重要贡献。近代，磁性材料的研究和应用始于工业革命之后,并在短时间内得到迅速发展.现今,对磁性材料的研究和应用无论在广度或者深度上都是以前无可比拟的,各类高性能磁性材料，尤其是稀土永磁材料的开发和应用对现代工业和高新技术产业的发展起着巨大的推动作用。 1.2永磁材料性能要求 永磁材料的主要性能是由以下几个参数决定的 1.2.1最大磁能积：最大磁能积是退磁曲线上磁感应强度和磁场强度乘积的最大值。这个值越大，说明单位体积内存储的磁能越大，材料的性能越好。 1.2.2饱和磁化强度：是永磁材料极为重要的参数。永磁材料的饱和磁化强度越高，它标志着材料的最大磁能积和剩磁可能达到的上限值越高。
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
烧结砖生产工艺流程 煤矸石、页岩、粘土、粉煤灰、江河淤泥、工业尾矿等新型制砖原料经汽车运输至原料场防雨堆存，根据原料的软硬程度及含水率不同，将以上制砖原料公为软质原料和硬质原料。为使生产工艺科学合理。不同制砖原料采用不同的原料破碎处理工艺，以达到最佳的破碎效果。 软质原料由装载机送入箱式给（ji）料机均匀定量配比，经皮带输送机送入齿辊或对辊机粗碎，然后进入对辊机主碎，最后进入细碎对辊机细碎，以达到制砖原料工艺要求。软质原料因质地软、塑性好、含水率偏高，通常采用三道对辊破碎的处理工艺，该破碎方式适用于粘土、软质页岩及泥质煤矸石等原料处理。硬质原料由装载机经颚式破碎机粗碎，进入链板式给料机均匀定量配比，由皮带输送机送入锤式破碎机进行细碎，再进入圆滚筛或振动筛进行筛选，筛下料直接进入下道工序，未达到工艺要求的筛上料再返回锤式破碎机破碎。硬质原料通常采用破碎机加筛选的处理工艺。该破碎方式适用于含水率及塑性偏低、质地较硬的原料处理。根据投资情况和制品要求，也可以采用粗碎加细碎两道对辊机或轮碾机取代筛选工序的方式进行破碎处理，比较先进的生产线大多采取此种方式。无论采用哪一种破碎处理工艺，都要与原料的特性相吻合，确保工艺设备的科学配套，
以达到原料优化处理的目的，使原料在整个破碎处理过程中达到预期的工艺粒度要求。 通过细碎处理后的制砖原料掺配定量的原煤或煤矸石等内燃料进入双轴搅拌机适量加水混合搅拌后，经由皮带输送机送到陈化库的可逆皮带机上均匀对陈化库进行布料，使原料中的水份有足够的时间进行渗透交换，并软化原料，进一步提高原料的均匀性和液塑性等综合性能指标，更利于原料挤出成型，减少设备磨损，降低能耗等。同时陈化库也起着中转储存的作用，将原料处理系统和砖坯成型系统分离，减少挤出机的频繁停机，提高设备工作性能及生产能力，延长设备使用寿命。陈化库环境是个相对封闭的空间，避免了原料与室外空气长时间接触而受气压、气温、风速、湿度等因素的影响失去了原料陈化的作用及目的。经过陈化处理的原料经过多斗挖土机均匀取料经皮带输送机进入箱式给料机均匀定量供料进入下一道工序。陈化库采用可逆皮带机均匀布料、多斗挖土机均匀取料、箱式给料机均匀供料的三均匀工艺，投资合理，机械化程度高，原料的匀化处理好，经陈化后的原料其综合性能指数会得到较大提高，更适用于各种原料烧结制砖的生产需要，保证了产品质量，可根据生产要求灵活处理，为生产各种新型墙材烧结制品创造了必要条件。 陈化后的原料再次进入辊式细碎机碾练把关，进入双轴
[转]烧结生产工艺流程2011.7.10 1.烧结的概念 将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。 2. 烧结生产的工艺流程 目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图2—4所示。主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。 抽风烧结工艺流程 烧结原料的准备 ①含铁原料 含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。 ②熔剂 要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。 在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。 ③燃料 主要为焦粉。煤干。煤渣。煤灰。和烟煤。 对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。 对入厂烧结原料的一般要求见表2—2。 入厂烧结原料一般要求
配料与混合 ①配料 配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。 常用的配料方法：容积配料法和质量配料法。 容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。准确性较差。 质量配料法是按原料的质量配料。比容积法准确，便于实现自动化。 ②混合 混合目的：使烧结料的成分均匀，水分合适从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。 混合作业：加水润湿。
根据原料性质不同，可采用一次混合或二次混合两种流程。 一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。 二次混合的目的：继续混匀，造球，以改善烧结料层透气性。 用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。 使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2．5～3min。 我国烧结厂大多采用二次混合。 烧结生产 烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。
烧结工艺流程图： 图片： 烧结工艺流程图： 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用
烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均 有一定意义。 由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业 粉矿造块的意义和作用 我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。 所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。 富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经 过造块才能入炉。 粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现 代商炉原料的主要来源。 粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。 粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。
烧结工艺的简单介绍 目前，随着市场竞争的加剧，钢铁工业设备向大型化发展，对原料的要求日益提高，而高炉炼铁生产技术指标的提高，主要依靠入炉原料性质的改善，烧结矿是我国高炉的主要入炉料，因此，保证和提高烧结矿的质量，是保证钢铁工业稳定发展的重要手段。 一、烧结的概念 烧结是钢铁生产工艺中的一个重要环节，它是将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。 二、烧结矿的来源以及意义 铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。球团法通常在选贫矿的地区采用，尤其是北美地区。而在有天然富矿可以开采使用的地方，烧结法则是一种成本较低的方法，在世界的其它地区被广泛采用。虽然新的炼铁方法会不断出现，但是烧结矿的需求在很长一段时间内仍将保持在较高的水平。在我国，高炉入炉的炉料90%^上都是靠烧 结法提供的。因此，铁矿石烧结对我国的钢铁工业有重大的意义。 三、烧结工艺流程介绍 经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。烧结生产的工艺流程如下图所示。主要包括烧结料的准备，配料与混合, 烧结和产品处理等工序。
［警_1 水 I ~Sri~ —?j _ |~点火 : * % 结 礦辟 rwv ~~i I 讨烧站矿 上鹿炉旷棺 1、烧结的原材料准备： 含铁原料：含铁量较高、粒度＜5mm 的矿粉，铁精矿，高炉炉尘，轧钢皮， 钢渣等。一般要求含铁原料品位高，成分稳定，杂质少。 熔剂：要求熔剂中有效CaO 含量高，杂质少，成分稳定，含水3%左右，粒 度小于3mm 的占90%以上。在烧结料中加入一定量的白云石，使烧结矿含有适 当的MgQ 对烧结过程有良好的作用，可以提高烧结矿的质量。 燃料：主要为焦粉和无烟煤。对燃料的要求是固定碳含量高，灰分低，挥 发分低，含 硫低，成分稳定，含水小于 10%，粒度小于3mm 勺占95%以上。 2 ? * 徒 常 r TFe ± i* J7饪屮17 —- * r TFu 童M < X 2% — 坯炉at — 有恳祥 rwO 慶功鬼Cl ± 1」和 M 0 <2 ft*列~。巧顶于申小旋细f 曲虫眦 Oirxu JAM — ■— 生￡抚 一 < w 書中$ -臥占89% 橹入大吒 目前生产上广泛采用带式抽风烧结工艺流程: SV 旷粉石灰石*匕丘鬥碎虫*无和锲岛炉赛.郭稠皮
说明： 下料：采用数控火焰切割机、根据产品要求，编写下料程序，进行下料； 前机架组装 ( 一序组装 ) ：即机头组装，将下好料的各个单件、按照组装工艺，进行组装，点固焊接； 前机架焊接（填平焊接）：将机头按照焊接工艺规程，将开坡口的焊缝填 充平整； 前机架 UT：将机头按照焊接工艺规程，将开坡口的焊缝填充平整的焊缝，按照NB/T47013.3 进行超声波进行检测； 前机架焊接（盖面焊接）：将机头按照焊接工艺规程，将焊好的焊缝进行 加强角焊缝焊接； 一序校形：即对前机架按照工艺要求进行火焰矫正； 整机架组装 ( 二序组装 ) ：即后机架与机头组装，将下好料的各个单件、按照
整体组装工艺，进行组装，点固焊接； 整体焊接：按照焊接工艺规程，进行焊接； UT探伤：对整体机架要求们的探伤焊缝按照NB/T47013.3 进行超声波进行检测； 二序校形：即对整机架按照工艺要求进行火焰矫正； 热处理：按照热处理工艺，对机架进行去应力退火； 一次粗抛丸：对热处理后的机架，进行简单的喷砂处理，方便进行 MT检测和焊缝精修； 二次抛丸：按照抛丸要求，进行喷砂处理； 喷底漆：按照涂装工艺进行喷涂油漆 机加工：按照机加工工艺进行加工；
配焊：按照配焊工艺，对机架小件装配并焊接 局部手工抛丸：对机加工面进行局部喷砂处理 机架防腐：按照涂装工艺要求，进行喷漆处理 配装：将机舱附件按照装配工艺，进行装配及装箱 终检：检验根据要求，对整体机架按要求验收，达发货状态包装、入库：产品合格后，按照要求进行包装
下料 一序矫形 整体机架组装（二序组装） 一次粗抛丸 精修打磨 配焊 清理打磨 配装机座加工工艺流程图如下： 前机架组装 ( 一序组装 ) 前机架焊接 ( 盖面焊接 ) 整体焊接 热处理（去应力 退火） MT 探伤 机械加工 清洗 机座防腐 精品文档 前机架焊接 （填平焊接） 前机架 UT UT探伤 二序矫形 二次精抛丸 喷底漆 局部手工抛丸 补底漆
烧结生产工艺流程 钢铁生产过程中的烧结 1.烧结的概念 将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。 2. 烧结生产的工艺流程 目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图2—4所示。主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。 抽风烧结工艺流程 ◆烧结原料的准备 ①含铁原料 含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。 一般要求含铁原料品位高，成分稳定，杂质少。 ②熔剂 要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。 在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。 ③燃料 主要为焦粉和无烟煤。 对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm 的占95％以上。 对入厂烧结原料的一般要求见表2—2。 入厂烧结原料一般要求 ◆配料与混合 ①配料
配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。 常用的配料方法：容积配料法和质量配料法。 容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。准确性较差。 质量配料法是按原料的质量配料。比容积法准确，便于实现自动化。 ②混合 混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。 混合作业：加水润湿、混匀和造球。 根据原料性质不同，可采用一次混合或二次混合两种流程。 一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。 二次混合的目的：继续混匀，造球，以改善烧结料层透气性。 用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。 使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2．5～3min。 我国烧结厂大多采用二次混合。 ◆烧结生产 烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。 ①布料 将铺底料、混合料铺在烧结机台车上的作业。 当采用铺底料工艺时，在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷，延长风机转子寿命，减少或消除炉箅粘料。 铺完底料后，随之进行布料。布料时要求混合料的粒度和化学成分等沿台车纵横方向均匀分布，并且有一定的松散性，表面平整。 目前采用较多的是圆辊布料机布料。
1.烧结的概念 将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。 2. 烧结生产的工艺流程 目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图2—4所示。主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。 抽风烧结工艺流程 ◆烧结原料的准备 ①含铁原料 含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。 一般要求含铁原料品位高，成分稳定，杂质少。 ②熔剂 要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。 在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。 ③燃料 主要为焦粉和无烟煤。 对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。 对入厂烧结原料的一般要求见表2—2。 入厂烧结原料一般要求 ◆配料与混合 ①配料 配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。 常用的配料方法：容积配料法和质量配料法。 容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。准确性较差。 质量配料法是按原料的质量配料。比容积法准确，便于实现自动化。 ②混合 混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。 混合作业：加水润湿、混匀和造球。 根据原料性质不同，可采用一次混合或二次混合两种流程。 一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。 二次混合的目的：继续混匀，造球，以改善烧结料层透气性。 用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。 使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2．5～3min。 我国烧结厂大多采用二次混合。 ◆烧结生产
烧结砖生产工艺过程 摘要:烧结砖生产工艺过程总的来讲有原料的制备、坯体成型、湿坯干燥和成品培烧四部分组成。制砖原料经采掘之后，有的原料经加水搅拌和碾炼设备处理就可以了，有的原料就不行。如山土、煤矸石和页岩等原料，还要经过破碎和细碎之后再加水搅拌和碾炼才行。原料选择和制备的好坏直接影响到成品砖的质量好坏。所以常言说原料是制烧结砖的根本。这说明原料与原料制备的重要性。 烧结砖生产工艺过程总的来讲有原料的制备、坯体成型、湿坯干燥和成品培烧四部分组成。制砖原料经采掘之后，有的原料经加水搅拌和碾炼设备处理就可以了，有的原料就不行。如山土、煤矸石和页岩等原料，还要经过破碎和细碎之后再加水搅拌和碾炼才行。原料选择和制备的好坏直接影响到成品砖的质量好坏。所以常言说原料是制烧结砖的根本。这说明原料与原料制备的重要性。 选用的制砖原料通过制备处理之后，进入成型车间进行成型。我国的绕结砖的坯体成型方法基本上都采用塑挤出成型。塑挤出成型又有三种方法。即塑性挤出成型；半硬塑挤出成型和硬塑挤出成型。 这三种挤出成型方法是依据成型含水率的不同来区分的。当湿坯成型含水率大于16%（干基以下均为干基）时，为塑性挤出成型。当湿坯成型含水率为14-16%时为半硬塑挤出成型。当湿坯成型含水率为12-14%时为硬塑挤出成型。坯体成型包括：原料进入成型车间未进入挤出成型砖机之前的供料、搅拌、加水与碾炼设备处理部分；经过成型砖机之后，成型出合格的泥条与湿坯部分。成型要做到制品的外形与结构，就是构成制品的形状与结构。因此常说成型是基础。也就是说要求的制品外部形状与结构是经过成型塑造出来的。即成型是制砖工艺中基础的含义。因为成型出来的坯体质量好坏与成品砖外观质量好坏有着直接关系。 当成型车间成型出来湿坯之后，这种湿坯要进行脱水干燥。在烧结砖生产工艺中湿坯干燥有自然干燥和人工干燥室干燥两种方式。湿坯采用自然干燥是将湿坯运码放在自然干燥场地的坯埂上成垛，并人工进行倒码花架，利用大气进行自然干燥。使湿坯凉晒成干坯。 湿坯采用人工干燥，是设有人工干燥室进行湿坯干燥。人工干燥室又分为大断面隧道式干燥室和小断面隧道式干燥室及室式干燥室三种形式进行人工干燥湿坯。这三种干燥形式不管采用哪一种都是人工或机械将湿坯码放在干燥车上成垛。这时将码成湿坯垛的干燥车进入干燥室进行干燥湿坯。干燥室的热介质一般来自烧结窑的余热或热风炉。湿坯干燥不管采用哪种干燥方式和哪一种人工干燥形式，都必须遵循在干燥过程中保证坯体不变形，不干裂。如果湿坯在干燥中出了问题不能保证制品的外观质量，废品率高，产量下降，成品砖的成本增大，企业经济效益就自然不好，所以，常称坯体干燥是保证。这说明湿坯干燥在制砖工艺过程中的重要性。 湿坯在干燥之后，残余含水率小于6%的情况下，就将坯体进入焙烧窑中烧成。焙烧用的窑型普遍采用轮窑和隧道窑。采用轮窑焙烧时由人工将砖坯码放在窑道里成垛。火在窑道里运行进行焙烧。采用隧道窑焙烧时由人工或机械将砖坯码放在窑车上成垛。码好砖坯垛的窑车从隧道窑窑头进入由窑尾出来窑车上的砖坯被焙烧成砖。窑里的焙烧火焰不运行，而是窑车载着坯垛又被焙烧砖垛
烧结砖生产工艺流程-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
烧结砖生产工艺流程煤矸石、页岩、粘土、粉煤灰、江河淤泥、工业尾矿等新型制砖原料经汽车运输至原料场防雨堆存，根据原料的软硬程度及含水率不同，将以上制砖原料公为软质原料和硬质原料。为使生产工艺科学合理。不同制砖原料采用不同的原料破碎处理工艺，以达到最佳的破碎效果。 软质原料由装载机送入箱式给（ji）料机均匀定量配比，经皮带输送机送入齿辊或对辊机粗碎，然后进入对辊机主碎，最后进入细碎对辊机细碎，以达到制砖原料工艺要求。软质原料因质地软、塑性好、含水率偏高，通常采用三道对辊破碎的处理工艺，该破碎方式适用于粘土、软质页岩及泥质煤矸石等原料处理。硬质原料由装载机经颚式破碎机粗碎，进入链板式给料机均匀定量配比，由皮带输送机送入锤式破碎机进行细碎，再进入圆滚筛或振动筛进行筛选，筛下料直接进入下道工序，未达到工艺要求的筛上料再返回锤式破碎机破碎。硬质原料通常采用破碎机加筛选的处理工艺。该破碎方式适用于含水率及塑性偏低、质地较硬的原料处理。根据投资情况和制品要求，也可以采用粗碎加细碎两道对辊机或轮碾机取代筛选工序的方式进行破碎处理，比较先进的生产线大多采取此种方式。无论采用哪一种破碎处理工艺，都要与原料的特性相
吻合，确保工艺设备的科学配套，以达到原料优化处理的目的，使原料在整个破碎处理过程中达到预期的工艺粒度要求。 通过细碎处理后的制砖原料掺配定量的原煤或煤矸石等内燃料进入双轴搅拌机适量加水混合搅拌后，经由皮带输送机送到陈化库的可逆皮带机上均匀对陈化库进行布料，使原料中的水份有足够的时间进行渗透交换，并软化原料，进一步提高原料的均匀性和液塑性等综合性能指标，更利于原料挤出成型，减少设备磨损，降低能耗等。同时陈化库也起着中转储存的作用，将原料处理系统和砖坯成型系统分离，减少挤出机的频繁停机，提高设备工作性能及生产能力，延长设备使用寿命。陈化库环境是个相对封闭的空间，避免了原料与室外空气长时间接触而受气压、气温、风速、湿度等因素的影响失去了原料陈化的作用及目的。经过陈化处理的原料经过多斗挖土机均匀取料经皮带输送机进入箱式给料机均匀定量供料进入下一道工序。陈化库采用可逆皮带机均匀布料、多斗挖土机均匀取料、箱式给料机均匀供料的三均匀工艺，投资合理，机械化程度高，原料的匀化处理好，经陈化后的原料其综合性能指数会得到较大提高，更适用于各种原料烧结制砖的生产需要，保证了产品质量，可根据生产要求灵活处理，为生产各种新型墙材烧结制品创造了必要条件。
