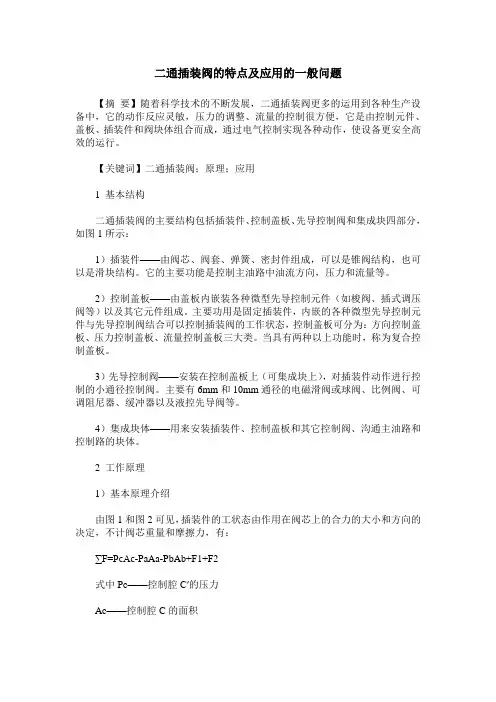

二通插装阀的特点及应用的一般问题

二通插装阀的特点及应用的一般问题
二通插装阀的特点及应用的一般问题

二通插装阀的特点及应用的一般问题

【摘要】随着科学技术的不断发展,二通插装阀更多的运用到各种生产设备中,它的动作反应灵敏,压力的调整、流量的控制很方便,它是由控制元件、盖板、插装件和阀块体组合而成,通过电气控制实现各种动作,使设备更安全高效的运行。

【关键词】二通插装阀;原理;应用

1 基本结构

二通插装阀的主要结构包括插装件、控制盖板、先导控制阀和集成块四部分,如图1所示:

1)插装件——由阀芯、阀套、弹簧、密封件组成,可以是锥阀结构,也可以是滑块结构。它的主要功能是控制主油路中油流方向,压力和流量等。

2)控制盖板——由盖板内嵌装各种微型先导控制元件(如梭阀、插式调压阀等)以及其它元件组成。主要功用是固定插装件,内嵌的各种微型先导控制元件与先导控制阀结合可以控制插装阀的工作状态,控制盖板可分为:方向控制盖板、压力控制盖板、流量控制盖板三大类。当具有两种以上功能时,称为复合控制盖板。

3)先导控制阀——安装在控制盖板上(可集成块上),对插装件动作进行控制的小通径控制阀。主要有6mm和10mm通径的电磁滑阀或球阀、比例阀、可调阻尼器、缓冲器以及液控先导阀等。

4)集成块体——用来安装插装件、控制盖板和其它控制阀、沟通主油路和控制路的块体。

2 工作原理

1)基本原理介绍

由图1和图2可见,插装件的工状态由作用在阀芯上的合力的大小和方向的决定,不计阀芯重量和摩擦力,有:

∑F=PcAc-PaAa-PbAb+F1+F2

式中Pc——控制腔C′的压力

Ac——控制腔C的面积

二通插装阀控制技术

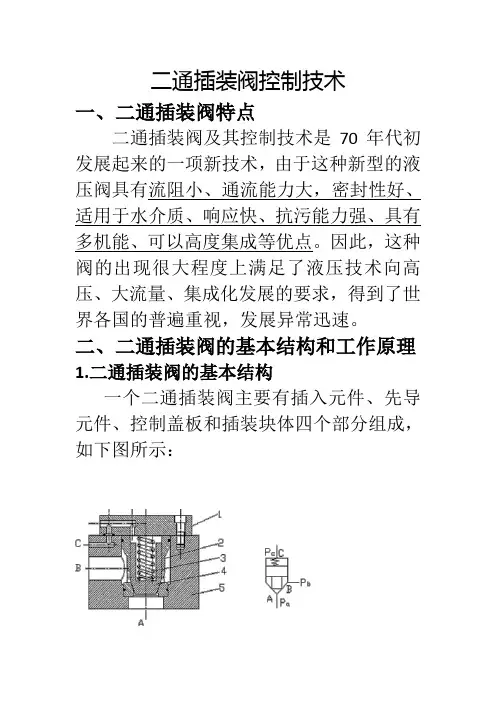

二通插装阀控制技术 一、二通插装阀特点 二通插装阀及其控制技术是70年代初发展起来的一项新技术,由于这种新型的液压阀具有流阻小、通流能力大,密封性好、适用于水介质、响应快、抗污能力强、具有多机能、可以高度集成等优点。因此,这种阀的出现很大程度上满足了液压技术向高压、大流量、集成化发展的要求,得到了世界各国的普遍重视,发展异常迅速。 二、二通插装阀的基本结构和工作原理 1.二通插装阀的基本结构 一个二通插装阀主要有插入元件、先导元件、控制盖板和插装块体四个部分组成,如下图所示:
