奥体中心体育场方案设计
第一章建筑设计
第一节项目概况
随着咸阳市经济实力的不断发展，大型体育建筑成为城市发展的重要媒体，不仅带来了城市环境的改善和城市竞争力的提升，而且实现了城市空间的拓展，带动新区建设。本项目位于咸阳市“大西安文化体育功能区”奥体中心之内，占地250.17亩。用地南侧为五陵塬保护区，东侧为南湖，以南湖为中心，东侧为市民文化中心，北侧为市民综合服务中心。这组建筑群是带动新城建设的核心和引擎。咸阳市奥体中心为2018年第16届省运会的重点体育设施，本项目为甲级体育场，建筑面积68500平方米，总座位数4万座，周边布置室外田径热身训练场、室外篮球、羽毛球、网球等场地，及配套停车场、广场绿化景观。本项目完成后具备省运会举办开闭幕式暨田径赛事和承接全国综合性运动会、单项国际比赛的要求。
体育场是奥体中心的核心，凭借巨大的体量成为整体景观中心。罩棚屋面的举折变化从远处望去，展示了体育场独特的轮廓线既丰富了城市天际线又融入了秦汉历史的记忆中。体育场选址位于南湖西岸，和市民文化中心，市民综合服务中心，一起成为大功能区的亮点。同时奥体中心、全民健身中心、体育用品集散中心、户外装备配送中心、国民体质监测中心，形成聚集效应，带动整个文化体育功能区的发展。
第二节设计依据：
1.建设单位提供的设计任务书；
2.《体育建筑设计规范》JGJ31-2—3；
3.《建筑设计防火规范》GB5—16-2014；
4.《建筑工程设计文件编制深度的规定》2008；
5.《民用建筑设计通则》（GB50352-2005）；
6.《公共建筑节能设计标准》GB50189-2005；
7.《陕西省城市规划技术管理规定》；
8.《汽车库建筑设计规范》JGJ100-98；
9.《民用建筑绿色设计规范》JGJ/T229-2010；
10.《无障碍设计规范》GB50763-2012；
11.《汽车库、修车库、停车场设计防火规范》GB50067-97;
12.《商店建筑设计规范》JGJ48-2014；
13.《城市绿地设计规范》GB50420-2007.
第三节区域分析：
咸阳市地处陕西关中平原腹地，东临西安，南接长安、户县，西靠杨凌、扶风、麟游，北接铜川及甘肃庆阳、平凉地区，与周边城市相距较近。咸阳主城东距省会西安市中心25公里，西距杨凌国家高新农业示范区60公里，北距西安（咸阳）国际机场13公里。
大西安（北塬）文化体育功能区（以下简称为北塬文体功能区）位于咸阳主城西北面的五陵塬上，东靠空港新城，南邻秦汉新城，规划用地面积约130平方公里。北塬文体功能区是构建大西安都市区的重要功能组成，同时也是咸阳市城市总体规划中“三城两带”整体格局中的重要组成部分，对于优化咸阳城市空间结构和完善咸阳中心城区功能具有举足轻重的作用。北塬文体功能区位于咸阳中心城区与市域北部各县联系的重要通道上，是城市功能辐射的重要节点。
功能区东有西安(咸阳)国际机场，关中城际环线铁路和G312从中穿过，同时福银高速公路、咸旬高速公路、西咸
北环线高速公路在此交汇。这一得天独厚的综合交通条件成为功能区联系周边区域、跨越发展的重要优势。同时《咸阳市城市总体规划（2012-2020年）》中规划的外环线、北塬一路（双韩路）、平福大道（咸平北路）、咸北大道（咸北路）、兴塬路和北塬环路已经是或将是北塬文体功能区与咸阳主城及西咸新区各新城联系的重要干道。
北塬文体功能区周边历史文化资源丰富，咸阳作为中国第一帝都，秦文化已经渗透在这片土地上，散发出不可磨灭的熠熠光辉，同时功能区南侧的西汉帝陵群被誉为“东方的金字塔群”，是中国现存的最大、保存最完整的汉代帝陵群。汉朝作为中国历史上第一个长时间稳定的大一统封建王朝，奠定了汉语、汉字、汉服、汉族在中华文化中的地位，并将九宫八卦的思想融入城市建设中，开创了全新的城市建设空间模式。北塬文体功能区开发过程中可以通过对帝都和大型帝陵文化的研究，以建设秦汉生活体验聚集区为主题，引领功能区空间结构的发展，以文化旅游项目带动区域人气、拉动经济增长、增强城市吸引力，进而带动城市发展。
第四节总体规划：
体育场布局满足比赛要求，与城市路网结合，南北长轴偏西10度，位于场地中央。从城市总体规划出发，以南湖为中心，与市民文化中心、市民综合服务中心形成风格鲜明、协调统一的城市公共活动中心。体育场东、南、北三侧布置观众主入口，西侧布置贵宾、赛事工作人员、媒体、观众次入口。车辆可由东、南、北三侧进入地下车库。14米宽的4车道环路，即可作为一条道路使用，也可分为2条环路，保证在高峰时段车辆进出顺畅，同时也易于实现观众和工作人员的分流。
体育场西北布置热身场地，其中包括径赛400米跑道，直道10条环道9条，田赛场地包括铁饼、链球、标枪，铅球、跳高跳远等场地及标准足球场。热身场地由40米的地下通道直通体育场内。东南侧布置篮球、网球、排球等全民健身活动场地，东北侧布置城市广场。西南侧布置地面停车和绿化景观。
第五节科学合理的赛事功能：
以体育工艺为导向，科学合理布置体育建筑全部活动内容和其流程。体育场内设标准400米跑道，弯道半径为36.5米，西直道共10条，环道9条训练时避开内道，减少一二分道的地面磨损，延长整个跑道的数量。标准的足球场（68米×105米），跳远、三级跳、跳高、铅球、铁饼、链球、标枪、撑竿跳等相关设施也合理设置，可满足全国综合性运动会和单项国际比赛的场地要求。
体育场西侧一层设运动员、裁判员休息区域及赛事工作管理用房、领导及贵宾休息室等，其他用房赛后转换为商业用房。二层设环通的观众休息厅，靠近休息厅布置服务用房，方便观众的使用。在二层观众休息厅外，设有6个室外楼梯疏散，休息平台与看台之间设有32个通道，方便各个方位的观众进出看台及加快应急疏散。体育场西看台五层为贵宾休息室，贵宾可直接从休息室到主席台就坐，该区域设有两部楼梯和两部电梯，由一至四层上、下相通，以满足相关人员的使用和疏散。同时兼做无障碍电梯供观众使用。体育场六层主要布置声、光控制，大屏幕控制及电视转播等专用机房。地下室为设备用房、商业，其余为地下停车库。
体育场内各功能区域均成独立系统，各区域通过门厅和内走廊、楼梯等相互连系、贯通形成整体，使各区域做到布局合理，分区明确，在不同时段能够更好的使用，避免交叉干扰。
第六节视觉良好的内场空间
营造良好观赛空间和比赛氛围。在看台整体设计上，追求垂直向度的经济高效和水平向度的分布韵律。根据体育场4万座的观众规模，设计首先确定较为高效的剖面形式，即东西视线良好的部位设分为上部和下部看台，中间通过设置可出租的商务包厢层进行过度。上部看台和下部看台均采用中行式疏散原则，在看台的中段区域设置观众休息区，既保证了观众到各个休息区的最短路径，又保证了休息区服务空间的高效使用。贵宾休息区及设备运营区则利用空间高度，在夹层予以解决，也保证了使用的相对独立性。看台在水平向度上的设计，主要是确定台口的数量及位置，过多的台口会给人以杂乱和不连续的设觉感受，过少的台口虽然连续性很好，但是在使用中无法保证安全性与舒适型，因此看台设计根据疏散时间、内场围合感、观众行走舒适程度等方面统筹布置上下看台分别设置32 个台口，纵向过道与之相匹配，做到台口和下部过道均匀布置且上下对位，在内场形成有韵律的环形分布。
第七节安全高效的交通疏散
严格执行“来去相等”的设计原则，确保人员疏散路劲中不会有人员拥堵的瓶颈现象。下部看台台口为平坡式，
宽度为3.2米，可供6股人流疏散，与此台口对应的是3个纵向过道，每个过道宽度1.2米供2股人流疏散，上部看台为阶梯形式，宽度为3.6米，中央及两端设置安全扶手，可供6股人流通行，同样为3条纵向过道服务。从看台疏散到休息平台后，每个台口直接对应疏散大楼梯，供观众垂直疏散到平台安全区域。
第八节灵活转换的赛后运营
本方案着重考虑大型赛事的光环退去后场地的运营问题，减少政府的投资压力，为市民增加以体育为主题的多功能场所，实现建筑的可持续发展。强化演艺功能，通过设计和技术手段使体育场满足大型演艺活动。北京奥体中心场馆近年来各类演艺活动使用场地的天数已近全年的1/3，因此，本方案通过空间转换，入口空间的预留，灯光音响设备布置，安全疏散的多功能设计，实现体育场的综合利用，拓展经营模式，提高利用率。
强化群众健身功能。热身场地赛时以训练、热身为主，赛后作为对市民开放的体育公园。与社区体育设施实现功能互补，从而使大型体育建筑真正走进大众的日常生活。
强化主题商业。在东、南、北侧利用看台下部空间形成2万平方米的主题商业，以商业街串联两侧独立商铺，在东、南、北三个方向开设开敞空间入口吸引人流。商业层高4.5米以上满足各种业态用途。
第九节简洁跃动的体育建筑形象
体育建筑有其独有的内部功能和建筑形象，本项目位于五陵塬北侧，秦汉历史文化为当地最具代表性的文化形态给设计提供了丰富的创造素材，秦砖汉瓦的细腻纹饰，高台建筑的雄健风格给予建筑创作无限的想象空间。结合北塬文体功能区的总体定位，其开发重点在于对现代文化的塑造，通过奥体中心等一系列的现代产业功能区展示鲜明的时代文化气息，彰显区域内富有活力的城市精神与文化态度。因此，本项目的建设路径必然是能够适应现代文化本质要求的，是以现代文化为主，深入挖掘城市文化，提炼城市的文化特色，保护历史、尊重历史，进行多角度呈现的。
本方案以经济节约为前提，以简洁的网架罩棚屋面塑造出跃动的整体天际线，既是体育建筑内部功能的体现又打破了周边建筑天际线的平直。墙身部分以律动的回纹穿孔饰面块体环绕布置减少了体量感又和文化中心市民活动中心的体量相协调，虚实相间，简洁干净。底座以实为主，象征高台建筑的基座，承托整个建筑。
第十节经济技术指标
第二章结构设计
一，工程概况
该体育场位于咸阳市区，总座位数约40000座。建筑平面呈椭圆形状，长轴263m，短轴196m。地上2~6层，地下1层，看台部分建筑高度16~30m。根据结构受力特点及超长抗裂要求，将建筑地上设缝分为6个结构段，双层看台与单层看台分界处设4道缝，东西向单层看台中间处设2道缝，地下室则连为一体。
二．设计标准
建筑物设计等级
结构的安全等级：二级；
结构的环境类别：地下与土接触及地上外露构件：二b类；
地下室室内：二a类；地上（室内）：一类；
结构设计使用年限：50年；
抗震设防分类：重点设防（乙类）；
地基基础设计等级：乙级；
湿陷性黄土场地上的建筑物分类：乙类
地下室防水设计等级：二级；
建筑物抗震设防标准
抗震设防烈度： 7度；
基本地震加速度： 0.15g；
设计地震分组：第一组
多遇地震影响系数最大值：0.12
罕遇地震影响系数最大值：0.72
建筑物抗震等级：二级（东、西段）、一级（南、北段）
三．设计依据
建筑地基基础设计规范（GB 50007-2011）
建筑结构荷载规范（GB 50009-2012）
混凝土结构设计规范（GB 50010-2010）
建筑抗震设计规范（GB 50011-2010）
建筑抗震设防分类标准（GB 50223-2008）
钢结构设计规范（GB 50017-2003）
湿陷性黄土地区建筑规范（GB 50025－2004）
建筑地基处理技术规范（JGJ 79-2012）
空间网格结构技术规程（JGJ7-2010）
建筑变形测量规范（JGJ 8－2007）
建筑场地墓坑探查与处理技术规程（DBJ 61-57-2010）
高层建筑混凝土结构技术规程（JGJ3-2010）
全国民用建筑工程设计技术措施（结构）
建筑工程设计文件编制深度规定（2008版）
四．可变荷载
风荷载
基本风压： 0.35 KN/m2
地面粗糙度类别： C 类。
雪荷载
基本雪压：0.25 KN/m2
活荷载
正常使用活荷载标准值（KN/m2）：
办公室、小会议室： 2.0；卫生间、浴室、更衣室、走廊：2.5；
看台；3.0；消防疏散楼梯、、疏散平台：3.5；
机房、灯声控制室：7.0；
屋面活荷载标准值（KN/m2）：
不上人屋面： 0.5；
五．建筑材料
混凝土强度等级
基础垫层：C15
基础、梁、板：C30；柱：C40~C30
构造柱（GZ）、过梁（GL）：C25
基础防水混凝土设计抗渗等级（Mpa）：P6
地下室外墙抗渗等级：P6；
钢筋与钢材
钢筋：φ—HPB300HRB400；
钢材：Q235、Q345（碳素结构钢、B级）
填充材料
材料种类：实心粘土砖（±0.00以下）；非承重空心砖（±0.00以上）
材料天然重度（KN/m3）：实心粘土砖19；非承重空心砖11.4，
六．地基及基础
根据相邻建筑地质情况，该场地地表40m下未见地下水位，土层主要为黄土，具湿陷性，需进行湿陷性处理。根据关中地区湿陷性处理经验，拟采用灰土挤密桩的方法处理湿陷性，同时体育场柱下荷载差异较大，应考虑调整基底反力尽量均匀，以降低柱间沉降差。故考虑荷载较大处采用灰土挤密桩二次挤密发，提高地基承载力。基础则采用柱下十字条形基础，通过调整基础底板宽度以达到基底反力均匀的目的；同时在条形基础底板间设置混凝土防水板。
七．主体结构
看台部分主体采用钢筋混凝土框架结构。地上通过设置永久缝将建筑划分为6个结构单体，地下部分则连为一体。南北2段位高层结构，东西4段位多层结构。体育场看台为斜梁、不等高柱结构，应采用符合其受力模式的计算模型。拟采用有限元程序PMSAP进行分析，看台简化为斜板且按弹性板考虑。
体育场平面为超长结构，且表面为露天结构，受混凝土水化热和温差影响较大，需采用可靠措施，控制混凝土裂缝的开展及构件承受温度应力的能力。主要措施为：在基础梁、框架梁、框架柱及楼板内设置温度钢筋，配筋率0.2%~0.3%；每隔30~40m间距留出施工后浇带，宽800mm；采用补偿收缩混凝土技术；每个结构段看台沿径向设2条宽20mm温度缝，将外露看台板沿环向分为3段，框架梁为连续设置；外露看台及平台面层采用钢丝网砂浆面层；同时对施工提出较高要求：选择合适的水泥、粗细骨料、水等材料；掺入水泥用量20%的减水性粉煤灰；严格控制塌落度、水泥用量，水灰比、浇灌时间、振捣的密实性、保湿养护质量等；应制定切实可行的结构防裂缝措施，在浇筑、振捣、养护等各个阶段进行全过程质量监控。
地震作用按7度（0.15g）设防，考虑双向地震作用；抗震措施均按8度考虑。
八．罩棚设计
结构形式
该结构外型为双曲屋面，内高外底，与地面夹角为21度，投影平面为环带形，宽30~50m。结构体系采用空间钢结构管桁架，沿径向以最外排框柱为支座，承受竖向压力，向场内悬挑21~33m，外端部与大型外斜格构柱连接。斜柱采用圆钢管相贯焊接的格构柱体系，且在与管桁架相连接部位设置水平环向加强桁架。支撑管桁架框柱顶设置板式橡胶弹性支座或抗震钢球铰支座，下弦点支承。外斜格构柱基础与主体基础脱开，单独设置。檩条采用焊接工字钢。
荷载和作用
永久荷载：网壳自重（由程序自动考虑）
上弦恒载：0.50KN/m2（屋面板、檩条、防火涂料等），
下弦恒载：0.20 KN/m2，马道及内环圈灯具按线荷载布置
可变荷载：上弦活载：0.5 KN/m2（不上人屋面），
基本雪压：0.25 KN/m2 （需验算半跨雪荷载）
基本风压：0.40KN/m2，B类，
高度系数：1.35~1.7；
风振系数：悬挑部分2.3，其它为1.6
体形系数：径向（以框柱为界）：正向±1.36、反向±0.56 环向（以屋脊为界）：正向-1.3、反向-0.7
温度作用：最高环境：37度；最低环境：-12度；
考虑合拢温度为5~25度，则升、降温差取32度、37度
地震作用：设防烈度：7度（0.15g），按8度采取抗震措施；并计算竖向地震作用；
第三章给排水设计
一、本体育中心组成：
本体育中心由体育场、室外田径场、篮球训练场、室外羽毛球训练场及停车场组成。其中体育场为约40000座，总建筑面积约70000平方米。
二、本工程包括的系统：
1、给水系统;
2、热水系统;
3、饮水系统; 3、饮水系统;
4、污水排水系统;
5、雨水排水系统;
6、中水回用水系统;
7、雨水回用系统;
8、消防系统。
三、给水系统
1、水源：
本工程水源为城市自来水。从相邻城市道路自来水管网分别引DN200自来水管接入本楼，管网供水压力拟按0.20MPa计。
2、供水分区及系统
本工程生活给水系统分为高、低二个区。其中地下一层为低区，由城市自来水管直接供给。一层及一层以上为高区，生活用水由恒压变频供水设备供给。生活泵房水池设在体育场地下一层。
四、热水系统
设生活热水系统。生活热水供应采用太阳能热水系统。辅助电加热。
五、饮水系统
在各建筑内分散设置电加热值饮机供应饮水。
六、污水排水系统
1、排水制度：雨水、污水分流制，污水、废水合流制。
2、污水排水系统
本工程0.00以上污水重力流排至室外污水管网，地下室部分排水采用潜污和提升排至室外污水管网。
小区所有污水经过收集，经化粪池处理后，再排入相临道路市政污水管网。
七、雨水排水系统
1、设计参数：
参照西安地区暴雨强度公式
9227
.0
)5.
21
(
)
lg
31
.1
1(
583
.
2813
+
+
×
=
t
P q
屋面雨水设计重现期P=10年，室外地面雨水设计重现期P=2年，
2、系统：体育场屋面雨水排水设计为重力流排水系统。屋面雨水收集后，排至室外雨水管网，地下室庭院雨水通过潜污泵提升排至室外雨水管网，小区所有雨水最终排入相临道路市政雨水管网。
八、中水系统
引入城市再生水源中水，用于供小区绿化、景观用水和冲洗车库地面。
九、雨水回用系统
雨水经过收集，部分经小区雨水处理站处理后用于供小区绿化、景观用水和冲洗车库地面。
十、消防系统
（一）、设计内容
本次设计为本工程室内外消防系统设计。本工程按二类高层公共民用建筑（综合楼）设计，设有下列消防系统：
1、室外消火栓给水系统；
2、室内消火栓给水系统；
3、自动喷水灭火系统；
3、自动喷水灭火系统；
4、气体灭火系统；
5、建筑灭火器配置；
6、消防排水系统。
(二)、消防用水量
1、消防系统：
2、自动喷水灭火系统：
(三)、消防水源
本工程水源为城市自来水。从相邻城市道路自来水管网分别引DN200自来水管接入本楼，管网供水压力拟按
0.20MPa计。
(四)、消防系统
1、室外消火栓系统
室外给水环网为生活及消防合用系统，给水环网上接有8套室外地上式消火栓。平时管网压力不小于0.15MPa，给水环管管径为DN=200mm。室外给水环网供水系统采用低压制。
2、室内消火栓给水系统
本工程各建筑室内消火栓给水采用临时高压制给水系统，坚向为一个区。室内消火栓布置保证室内任何一处均有2支水枪同时到达。室内消火栓给水系统水平干管及竖向干管构成环状管网。屋顶水箱间设消防专用水箱一台，贮存水量36.0m3，并设消火栓稳装置一套。另外，设室外地上式水泵接合器二套。
体育场地下一层设室内消防泵房和消防水池。消防水池容积为756m3。
3、自动喷水灭火系统
根据本工程各楼特点及其建筑重要性，各楼均设湿式自动喷水灭火系统。采用临时高压制，竖向为一个区，设计为独立系统。
本工程各楼除电气用房和不宜用水扑救房间以外，其它场所均设置自动喷水喷头。自喷系统每个防火分区均设信号阀和水流指示器。系统预作用报警阀设于地下一层报警阀间。屋顶水箱间设消防专用水箱一台，贮存水量18m3，并设自喷稳压装置一套。另外，设室外地上式水泵接合器二套。
体育场地下一层设室内消防泵房和消防水池。室内消防水池容积为756m3。
4、气体灭火系统
本工程高低压变配室、监控机房均设七氟丙烷无管网气体灭火系统。系统设计浓度8～9%，气体喷放时间≤10S。
5、建筑灭火器配置
本工程按严中危险级设防，A类配置建筑灭火器，选用磷酸铵盐干粉灭火器。
6、消防排水系统
消防时，为了防止火灾时地下车库内积水，设一定数量的集水坑和潜水泵，将积水提升排出。
十一、给排水环保
1、给排水管道采用新型环保管材。
2、生活给水采用变频调速供水装置，避免供水二次污染。
3、卫生间蹲便器采用脚踏式开关冲洗阀，小便器采用感应式冲洗阀，洗手盆采用感应龙头，避免造成交叉感染的隐患。
4、除潜污泵外，供水泵均设隔振基础隔振，水泵进出口设橡胶软接头，泵房内管道采用弹性支吊架等，减少振动所产生的噪声。
5、污水通气管高空设置，地下室集水坑均采用防臭型密封人孔盖板。
6、给水管直接换热器、锅炉等有压容器注水的补水管上安装倒流防止器。
7、生活水箱设水箱自洁消毒器进行二次消毒。
8、所有生活污水经化粪池处理后，再排入市政污水管网。
十二、给排水节能
1、卫生间坐便器采用节水型（3～6L）坐便器，蹲便器脚踏式冲洗阀，洗手盆龙头采用红外感应龙头，小便器采用感应式冲洗阀。淋浴间的淋浴器采用脚踏式开关。
2、生活、消防水池设水箱自洁消毒器，定期对水池除藻消毒，避免整池换水造成浪费。
3、集中用水处加设水表，做到用水有计量。
4、生活给水采用恒压变频供水，所以节约日常电能。
5、所有卫生器具均采用节水型配件。
6、热水供应采用太阳能热水系统，节约能源。
7、设中水和雨水回用水系统，节约水资源。
十三、卫生设备
蹲便器采用脚踏开关自闭冲洗阀冲洗；洗脸盆采用无沿台式洗脸盆，配光电感应龙头；小便器采有立式小便器，配光电感应冲洗阀冲洗。所有水龙带均采用陶瓷芯水龙头。所有卫生设备均采用节水型配件。
十四、管道材料
1、给水管道采用薄壁不锈钢管，卡压连接。
2、室内消火栓自动喷水灭火管道均采用热镀锌钢管，丝扣或沟槽式卡箍连接。
3、室外消火栓和自喷管道均采用GS内外涂环氧复合钢管，管配件连接。
4、潜污泵提升废水管采用内外涂塑钢管，卡箍或法兰连接。
5、卫生间污水及普通重力流废水管道均采用抗震排水铸铁管，胶圈连接。
6、雨水管道均采用抗震排水铸铁管，胶圈连接。
十五、给排水绿色设计
1、卫生间坐便器采用节水型（3～6L）坐便器，蹲便器脚踏式冲洗阀，洗手盆龙头采用红外感应龙头，小便器采用感应式冲洗阀。淋浴间的淋浴器采用脚踏式开关。
2、所有卫生器具均采用节水型配件。
3、项目所有阀门采用零漏损高性能阀门。
4、小区场地绿化灌溉采用微喷的节水的灌溉方式。
9、热水供应采用太阳能热水系统，节约能源。
10、设中水和雨水回用水系统，用于供小区绿化、景观用水和冲洗车库地面，节约水资源。
第四章暖通设计
一、设计范围
本项目通风与空气调节专业的方案设计包含：奥体中心的供暖、空调、通风及防排烟等系统的设计。
二、设计主要依据
1.《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012
2.《公共建筑节能设计标准》 GB 50189-2005
3.《严寒和寒冷地区居住建筑节能设计标准》 JGJ 26-2010
4.《建筑设计防火规范》 GB 50016-2014
5.《西安市汽车库、停车场设计防火规范》 DBJ61/T77-2013；
6.《公共建筑绿色设计标准》 DBJ61/T80-2014
7. 相关设计规范、设计标准、建设单位投标任务书及建筑方案图等相关资料。
三、暖通空调系统概述
根据该项目的功能分区和使用特点，体现群众性体育设施以馆养馆的思路。冬季采用散热器供暖方式，夏季采用分散式商用空调或分体空调。便于商用化运营和管理。运营经济，管理方便。
由于现阶段，项目所在地远离市区，无集中供热条件。本方案考虑在城市热力管网到位前，可以采用采用分散式商用空调或分体热泵空调解决冬季的供暖需求。供暖系统安装一次到位，待城市热力管网到位即可并网供暖。
四、供暖空调部分
1．供暖热源
（1）采暖热源：利用城市集中供热，通过设于地下设备间的热交换站为采暖系统提供80/55℃（暂定）供暖的热水。
另外、根据奥体中心所处区域是否有城市深层地热能供暖市政系统，实现了可再生能源的利用，从而体现出绿色环保的奥体中心。
（2）供暖水系统采用一级泵变频变流量系统。
2、供暖系统：
考虑到大型比赛、演出活动的有限性，和全民健身永久性的特点，对体育场周边的辅助用房冬季采用散热器采暖方式以降低运行成本。
3、空调部分：
办公、商用、休息、管理及新闻发布等用房采用商用分体热泵空调或分体热泵空调形式。提供夏季的室内降温和过渡季节的提前供暖或供冷需求。此外，在城市集中供热条件未成熟时，可基本满足用户冬季的供暖需要。
4、采暖系统采用上供下回单管顺流式、双管顺流式或单管跨越式的热水采暖系统，散热器均为钢制柱型散热器。散热器设自动温控阀。供暖系统适用于冬季日常供暖的使用。分散热泵空调可便于各功能用房夏季供冷及过渡季节的提前供冷和供暖需求。
五、特殊功能区的供暖空调
对消防控制室等特殊功能室采用可独立全天候使用的热泵商用空调。
六、通风部分
1、办公、健身区、商用、休息、管理等在过渡期合理采用自然通风，充分利用室外自然能，改善室内条件，有效缩短空调的使用时间，减少能耗。。
2、公共厕所、卫生间、地下设备用房及所有内区用房均设机械排风系统。
3、地下车库设机械排风系统（排风系统与排烟系统互为兼用）及必要的补风系统。
4、发电机房及变配电室均设机械送排风系统。
七、防、排烟部分
1.底层门厅采用可自动开启的天窗进行自然排烟或机械排烟。对于超标的内走道、内区和无可开启外窗的超标房
间均设有机械排烟系统。
2.对不具备自然排烟条件的防烟楼梯间、前室及消防电梯合用前室设正压送风系统。
3.地下车库设机械排烟系统及必要的补风系统。
4.通风空调系统的风管道在穿越防火分区、楼板及水平风道与竖直风道连接处均设防火阀。
八、环境保护部分
1．采用满足国家节能标准的热泵空调、风机、水泵等动力设备。
2.对污浊空气或热、湿空气设置机械通风或机械排风设施，以满足人体对室内空气品质或机电设备对运行环境的要求。
3.采用合理的消声、减振和隔震措施，保证环境的噪声要求。
九、建筑节能部分
1.建筑围护结构和内部系统设计均严格依照公共建筑建筑节能设计的标准设计。
2.依据《公共建筑绿色设计标准》相关要求进行本专业的绿建设计。
3.供暖水系统采用一级泵变频变流量系统，系统更加节能。
4、供暖热源的热交换装置具备自动温度控制和气候补偿功能。
5.按不同供暖系统按区域进行热量计量和集中报送。各房间散热器配自动温度控制阀。
6.地下车库采用CO2空气探测器控制排风系统的启停。
7.对部分功能区按需要设排风新风热能回收系统，以节省能耗。
8.实现必要的智能化控制和管理系统。达到系统节能运行目的。
第五章电气设计
一．设计依据
1、《民用建筑电气设计规范》JGJ16-2008；
2、《供配电系统设计规范》 GB50052-2009；
3、《20KV及以下变电所设计规范》 GB50053-2013；
4、《低压配电设计规范》 GB50054-2011；
5、《建筑物防雷设计规范》 GB50057-2010；
6、《建筑物电子信息系统防雷技术规范》 GB50343-2004；
7、《建筑设计防火规范》GB50016-2014；
8、《电力工程电缆设计规范》 GB50217-2007；
9、《体育建筑设计规范》JGJ31-2003；
10、《建筑照明设计标准》GB50034-2004；
二．变配电所设计
供电电源：由城市供电网络引来两路10KV独立的专线电缆，负责本项目内部所有变电所的10KV电源供应。
在体育场设有一个10KV开闭所，该开闭所向本项目设置的1#~2#变电所提供10KV供电电源。
1#、2#变电所（10/0.4KV）设在体育场看台下，负责所有动力、照明设备的供配电，同时负责邻近区域总体上室外训练场、道路、绿化、园林景观等及其邻近区域内动力、照明的供配电。
三．柴油发电机组设计
在1#变电所贴邻设有一个柴油发电机组（1GF），为体育场内部所有一级供电设备提供备用供电电源。
四．10KV开闭所供配电系统设计
1、供电电源：由城市供电网络引来两路10KV专线电缆，负责本项目1#~2#变电所的10KV电源供应。
2、馈出线电缆：由10KV开闭所馈出的电力电缆，采用YJV22-10KV- 供电电缆，直埋地敷设，放射式供电到分区设置的1#~2#变电所。
3、10KV开闭所内部设置10KV中置式真空断路器开关柜，采用综合微机自动化保护系统，设有进线总计量，配备有后台管理主机和配套的管理软件。
10KV开闭所高压端配备的综合微机自动化保护系统后台管理主机和配套的管理软件，能够根据业主不同的管理习惯，方便地完成电能计量、电力调度。科学合理地进行供配电系统的运行管理，降低运行能耗，节约运行成本，确保系统的高效、可靠运行。
4、分区设置的1#~2#变电所高压部分采用六氟化硫环网开关柜，设有进线开关柜和出线保护柜，同时增加变电所10KV计量装置。
五．1#~2#变电所设计
1、变压器：采用环氧树脂浇注干式变压器，选用低噪声、低损耗、防火、耐冲击，性能优良的产品。
2、低压柜：采用运行稳定、性能可靠的固定式开关柜。
3、电容补偿：采用运行稳定、性能可靠的电容器自动补偿柜，并配备有成套电抗器、功率因数控制仪。
4、变电所配电自动化管理系统：
变电所低压回路均设有配电回路开关状态及回路电流监视自动化管理系统，能够根据业主不同的管理习惯方便地完成电能计量、电力调度。科学合理地进行供配电系统的运行管理，降低运行能耗，节约运行成本，确保系统的高效、可靠运行。
5、防火漏电报警及控制系统
变电所低压配电回路均采用一套防火漏电报警及控制系统，对所有配电回路的漏电状态进行监视。通过漏电检测探测器对回路漏电电流进行检测，通过数据采集及通讯模块存储漏电数值并与系统主机进行数据通讯，并根据系统和主机预置的程序及参考数值特征进行报警及完成切断馈电回路的操作。
6、供配电系统
采用放射式供电方式，由变电所供电到各个末端配电箱。
新闻中心、电声控制室、电子计分机房、消防中心、安全监控中心以及各种消防用电负荷采用双路电源供电，末端切换。
比赛场地灯光控制室采用双路电源供电，末端切换。主供电源和备供电源均能够承担比赛场地所有100%的照明负荷。
普通电力及照明供电线路，均采用低烟无卤阻燃电力电缆，沿电缆桥架敷设。
六．地照明设计
体育场比赛场地照明均按照全民健身体育活动、专业训练、一般国内比赛、彩电转播等多种使用模式进行设计，另外体育场考虑并满足群众性集会、文艺演出等多种需求。
体育场比赛场地主要考虑比赛场地照明、普通照明和应急照明。考虑多功能使用的要求，采用均匀布灯方案，配合建筑马道安装比赛照明灯具。灯具采用高效、高显色性金属卤化物照明光源，并配以特殊的防眩光格栅。
比赛场地采用直接照明方式，单回路灯光控制，每一回路控制一套灯，可以根据不同的需要选择控制不同位置的灯具，来达到特殊的控制要求。
比赛场地灯光控制采用智能灯光控制系统，灯光控制室设有一套比赛场灯控制设备及其主控台，主控台上设有照明控制模块及其相应的显示屏、控制键盘、电源、打印机等。采用智能型灯光控制设备控制比赛场地照明灯具，以满足各种比赛及文艺演出、大型集会等各种不同使用功能时对灯光控制模式的不同需要。
七．供配电系统与接地安全
在变电所设有一个总等电位接地端子箱，在音响控制室、灯光控制室、消防中心、安全监控中心、网络机房、电子计分室等处设有等电位接地端子箱，并通过接地线与总等电位接地箱连接。
在整个供配电系统中根据用电性质的特点及防雷区域的划分，我们在供配电系统中不同的配电点（箱）内设有浪涌保护器。具体设置如下：
1、在变电所低压总进线柜内设有浪涌保护器；
2、在灯控室、声控室、电视转播室、大屏幕控制室、消防中心、网络机房电源箱内设有浪涌保护器；
电气设计（弱电）
一、设计依据
1、《民用建筑电气设计规范》JGJ16-2008；
2、《体育建筑设计规范》JGJ31-2003；
3、《智能建筑设计标准》GB/T50314-2006；
4、《安全防范工程技术规范》 GB50348-2004；
5、《视频安防监控系统工程设计规范》GB50395-2007；
6、《入侵报警系统工程设计规范》GB50394-2007；
7、《出入口控制系统工程设计规范》GB50396-2007；
8、《综合布线系统工程设计规范》GB50311-2007；
9、《有线电视系统工程技术规范》GB50200-94；
10、《建筑物电子信息系统防雷技术规范》 GB50343-2004；
二、弱电设计内容
1、闭路电视监控系统；
2、计算机网络及电话配线系统；
3、有线电视系统；
4、公共场所背景广播系统；
5、大屏幕显示系统
6、门禁及票务管理系统；
7、赛事安保无线对讲系统；
8、同步升旗控制系统。
三、闭路电视监控系统
为了保证体育场正常的体育比赛、集会、文艺演出等活动，本工程设有一套闭路电视监控系统。
视频监控总控台设在消防中心内，接收体育场视频监控系统上传过来的视频监控信号，另外还预留有总体上主要出入口、主要通道设置的摄像机信号，构成一个完整的、全区域性的、可方便扩容的数字化监控网络。
四、计算机网络及电话配线系统
本工程设有一套计算机网络综合布线系统及网络中心机房，通过万兆光纤主干方便地接入社会公共网，用户水平传输线采用六类铜芯双绞电缆沿电缆桥架及穿钢管敷设到各个用户终端信息插座。
在主席台、记者席、贵宾休息室、观众休息厅、办公室、新闻发布室、运动员休息室、比赛场地等处均设有100/10M 自适应用户终端信息插座。
五、有线电视系统
本工程设有一套有线电视系统，在网络中心机房内设有有线电视前端总箱，有线电视信号源引自城市有线电视网络。
由室外采用SYKV-75-12型同轴电缆穿钢管埋地敷设引入前端箱，经前端分配放大后以分支器传输方式采用SYKV-75-5同轴电缆将有线电视信号传送到用户终端。
在主席台、记者席、贵宾休息室、观众厅休息厅、办公室、新闻发布室、运动员休息室、比赛场地等处均设有有线电视系统用户终端。
六、公共场所背景广播系统
体育场设有一套扩声广播系统。公共场所（如：贵宾休息室、观众休息厅、走廊等）及比赛场地扬声器布置，配合消防广播系统进行设计。
广播节目信号源由各个单体的广播机房主机提供。
在火灾发生时，广播系统广播主机接收消防系统的强切信号，强切为专用的消防广播系统进消防广播，指挥消防灭火及人员疏散。
七、大屏幕显示系统
体育场设有一套大屏幕显示系统用于显示体育比赛项目动态，各参赛队及参赛选手的情况，各种比赛成绩、名次及实时比分(提供与计时记分系统的接口)，播放赛场的电视实况等，同时也可以播发广告信息，播放各种视频、动画、文字及各种商务内容。
体育场设有一套电子计时计分系统，通过中央控制室计时计分主机或主席台上的控制分机可以在比赛场地大屏幕上显示比赛计分结果、比赛信息等。
另外，大屏幕显示系统选用一套影像采集及回放单元，确保在体育比赛时，为裁判员、运动员和教练员提供即点即播的体育比赛录像与相关的视频信息。影像采集及回放单元既可用于当比赛发生争议时，为仲裁提供声像资料，又能为大屏显示提供影像信号，为比赛提供资料素材。
八、门禁及票务管理系统
体育场设有一套门禁及票务管理系统，该系统针对普通观众，从制票、售票、门禁及检票、票务监控等基本功能出发综合考虑，来保证观众购票、入场的高效、迅速，确保公共场所的秩序与公共安全。
遇到大型赛事，则通过观众入口门禁检票放行，再配以金属探测门或相关仪器对进入人员进行检测。
九、赛事安保无线对讲系统
为了保证体育场正常的体育比赛、集会、文艺演出等活动，结合公共安全视频监控系统，本工程设有一套赛事安保无线对讲系统。
赛事安保无线对讲系统与视频监控系统，各自独立运行，相互补充，为本工程运行安全提供进一步的保证。
赛事安保对讲系统设有通讯基站和数量不等的对讲分机，可以实现对讲分机之间的通讯联络，也可以实现对讲分机与值班主机的通讯联络，也可以在紧急情况下由分机紧急报警实现群呼的功能。
十、同步升旗控制系统
体育场设有一套同步升旗控制系统，该系统采用先进的计算机控制技术及通讯技术，满足体育比赛时播放不同国家国歌和乐曲、同步升降国旗的要求。
ABC、电气消防专篇
1、设计依据：
《民用建筑电气设计规范》JGJ16-2008；
《火灾自动报警系统设计规范》 GB50116-2013；
《建筑设计防火规范》GB50016-2014；
2、火灾自动报警系统配置：
本工程火灾自动报警系统型式采用消防中心管理系统，整个系统由消防中心火灾报警控制器（主机）和多台区域报警控制器联网组成。
在体育场一楼设有一个总消防中心。
消防中心主机选用一台总线制火灾报警控制器（主机），具有火灾报警及联动控制功能，同时配备有消防广播、消防电话单元及相应的UPS电源、打印机、电脑等构成一个完整的消防中心管理系统
火灾报警控制器接收火灾探测器的报警信号，并经过确认后，按照预置程序完成本区域内消防联动控制。如：完成非消防电源切断、消防电梯回首层、转换消防广播与背景广播等，同时启动相应区域的正压送风机和排烟风机。
火灾报警控制器接收火灾报警信号，并按照预置的程序自动进行火灾确认及误报确认，同时根据确认的火灾报警信号自动地完成消防联动控制，启动火灾广播系统，指挥人员疏散及灭火工作的进行。
变电所、柴油发电机房设有在烟感、温感报警器。在火灾确认后并经过一定的延时及预警，联动启动气体灭火控制系统，自动进行消防灭火。
3、火灾报警探测器的设置：
在会议室、办公室、走廊、休息大厅、变电所、水泵房、空调排风机房、网络中心等处设有光电感烟探测器；
变电所、柴油发电机房等处设有感温探测器；
在走廊、电梯前室等处设有消防广播系统专用扬声器；
在变电所、水泵房、疏散走廊、疏散楼梯口等处设有手动报警按钮及声光报警器，手动报警按钮自带有消防电话插孔；
在变电所、水泵房、电梯机房、正压送风机房、排烟机房等处设有固定式消防专用电话；
4、应急照明及疏散灯具的设置：
在疏散走廊、疏散楼梯口设有疏散照明灯及疏散指示灯，方便灾情发生时人员的疏散；
在变电所、发电机房、消防中心、安防监控机房、电梯机房、消防送排风机房均设有应急照明灯，确保在电源故障失电时，该区域能够维持正常工作条件。
5、电缆选择
火灾报警线路采用低烟无卤阻燃双绞线在电气竖井桥架内敷设或穿钢管暗敷设。
消防联动控制线路、消防电力电缆、应急照明及消防系统工作电源线路均采用低烟无卤耐火电线（电缆）在电气竖井内沿电缆桥架敷设或穿钢管在墙内、楼板内暗敷设。
ABC、电气环保设计专篇：
1、柴油发电机房采用排放烟气必须进行净化除尘处理，保证烟气排放达标。
2、柴油发电机房内部墙壁贴附吸音材料，机组减震机座，排烟管采用消音器，尽最大可能降低机组噪音，满足对
环境的噪声指标要求。
ABC、电气节能设计专篇：
按照国家节能减排的政策，我们在工程设计中采用了以下的一些先进的材料、设备和技术。
1、所有照明光源均采用高效节能光源，提高光源的发光效率，在保证使用功能的前提下，降低能源的消耗。
2、道路照明采用采用高效节能光源与太阳能光伏发电系统相结合的灯具组，充分利用太阳能源。
3、比赛场地照明采用智能照明控制系统，根据不同体育项目、不同照明照度要求、不同照明时间段来自动选择开
启不同的照明灯具，降低比赛场地照明的无谓消耗，达到节能降耗目的。
ABC、电气绿色建筑专篇：
1、建筑物内部所有房间采用高效节能光源，照明功率密度值满足国家标准《建筑照明设计标准》GB50034-2004。
2、建筑物内部，冷热源输配系统按照不同的功能区域增加能源计量装置，为实现精细化能源管理提供进一步的技
术保证。
3、建筑物内部，照明及动力设备的供电按照不同的功能区域和不同的设备种类增加电能计量装置，为实现精细化
能源管理提供进一步的技术保证。
4、室外总体道路照明采用高效节能光源与太阳能光伏发电系统相结合的灯具组，充分利用大自然提供的洁净光源。
5、采用智能照明控制系统完成对本工程楼内公共区域及室外总体、比赛场地的照明控制，同时配合照明节能光源，来实现本工程的节能降耗。
第六章建声、电声
一、电声系统设计
1、体育场扩声系统
该系统设计主要满足省运会举办开闭幕式暨田径赛事和承接全国综合性运动会、单项国际比赛的语言扩声要求，同时可满足一般文艺演出的扩声要求，具有足够的响度、清晰度和声场均匀度。扩声系统的特性指标设计参照建设部JGJ/T131-2000《体育馆声学设计及测量规范》的二级标准，其主要指标为：
A．最大声压级≥98 db
B．传输频率特性（250HZ~4000HZ）平均声压级为0dB，允许有±4dB的变化
C．声场不均度（1000HZ~4000HZ）≤10 db
D．传声增益250HZ~4000HZ平均≥-12 db
体育场扩声系统采用集中分散式相结合的方式供声，扬声器采用全频音箱及全频加低音组合的扬声器，该设备选择了美国Electro-Voice的Tour X和EVID系列扬声器，这些设备都具有全频带、高灵敏度、低失真的特性。为保证声场的覆盖均匀，在比赛场地长轴的观众席上空的前、后区分别吊装6只TX1152全频扬声器，短轴两端的观众席上空分别吊装3只TX1152全频扬声器，主席台分别由2只TX1152 FM返听音箱来进行补声。为了保证比赛场地有良好的扩声效果，在比赛场地上空我们选用了功率稍小的全频与低音组合的设备，集中布置了9只EVID同轴扬声器吊装在场地正中的声盘上，该设备易于安装，美观大方,并且覆盖范围大，采用垂直的吊装完全可以达到好的效果。
公共广播系统对馆内的附属用房：检录处、运动员休息室、更衣室、走廊以及观众休息厅等处均设有扬声器，扬声器全部采用吸顶式安装。考虑到体育馆功能的需要，本系统具有独立进行分区广播的功能，由检录处的插播控制盒向运动员，教练员及裁判员用房或其他用房集中或分区广播。
固定扩声系统选用24路调音台及其他配套设备：卡式录音机、激光唱机、无线传声器系统、监听耳机等；系统使用先进的数字音频处理器提高系统的稳定性，抑制声反馈和并改善音质。
扩声系统配备的若干只传声器插座分别安装在主席台、比赛场地附近的墙壁上，便于工作人员操作。扩声机房设备应设置了独立接地母线，单点接地，接地电阻不大于1欧姆。
2、流动演出扩声系统
另外还为体育场配备一套流动演出扩声系统，当该馆进行文艺演出时，将流动演出设备布置在场地内。将设备和传声器连接在场地内予留的插座上即可，流动演出系统扩声采用16路四编组调音台及全音域扬声器和超低频扬声器作为主扩声，并配置舞台返送音箱，演出时可以配合使用场馆内扩声系统为观众席辅助扩声，提高观众席声压级，使声场均匀，以达到完美的演出扩声效果。在体育场不进行文艺演出时，流动扩声设备还可以组成一个简单的扩声系统，以满足馆内进行小型展览、新闻发布会等扩声的需要。
二、建筑声学设计
考虑到该场多功能使用的要求，参照《体育建筑设计规范》（JGJ31-2003），该馆比赛大厅500--1000Hz混响时间设计值为1.7秒（满场时），低频125HZ不高于2.2秒，高频4000HZ 不低于1.3秒；比赛大厅噪声应不劣于NR-35曲线标准。比赛场地和观众席处不得出现回声，颤动回声和声聚焦等声学缺陷。
吸声处理主要布置：
a、在内场网架下沿悬挂吸声体（D型）用以防止声反射声聚焦；
b、观众席后墙布置B型吸声体，观众席侧面的墙上布置A型吸声体；
c、体育场一层（比赛场地四周）的矮墙、观众席出入口处的侧墙以及看台栏板布置C型吸声体。
以上吸声体具体见详图
由于建声的特殊性，在装修施工过程中应经多次声学测试，局部调整吸声材料，以达到最佳声学效果。
关于各种吸声体表面颜色及吸声材料与建筑的衔接，由装饰施工单位、甲方及设计方共同协商确定。
第七章体育工艺
一、体育工艺设计的必要性
体育工艺设计是一门独立的专业技术，有其特殊的专业规律和技术标准。体育工艺设计水平将决定体育建筑的功能质量，体育建筑的功能是受体育竞赛规则和运动规律限制的，如果违背这些限制，体育建筑其他方面做得再好，也不能称其为合格的体育建筑。
二、体育工艺的设计范围
对竞赛场地进行设计，使场地、设备和器材符合体育项目《竞赛规则》的规定。
对场地设施的细部构造进行设计，使其完美体现国际、国内体育组织和建筑部门相关的技术标准。
对比赛场馆的照明、音响、计时记分牌及信息系统提出使用要求，使其满足体育竞赛的功能要求。
三、竞技体育对体育工艺设计的要求
目前，列入国家体育总局正式比赛的体育项目有94个，未列入正式比赛的体育项目不计其数，每个比赛项目对场地设施均有相应的要求，归纳起来主要有场地尺寸、场地界线的宽度和颜色、场地坡度、场地材质要求、比赛场地、照明、采暖和通风朝向、裁判员及有关竞赛器材、设备的摆放位置等方面。
四、视线设计
4.1 基本要求
通视：视线无遮挡，看得见观赏对象；
明视：看得清观赏对象，应控制视距；
真实：视线同画面的成角小会导致透视变形过大，引起视觉失真，故应控制视线同画面的成角；
舒适：观赏范围以不小于人眼中心视野和不超出周边视野为宜。
4.2 主要影响因素
1、通视是视线设计的基本前提，属剖面视线设计范畴。
2、明视影响因素有三：视距、识别尺度、视点选定。
3．真实。由于座度所处的方位角和高度角不同，其观赏对象出现透视变形带来的视觉失真程度不一，同时攻防队员遮挡观从视线的程度也不同，故视线设计应考虑方位角和高度角的影响。
五、声学设计
1、体育建筑应根据其类别、等级、规模、用途和使用特点，确定其声学设计指标，并在设计中采用实现预定指标的相应措施。
2、体育建筑当有多种功能使用时，应按其主要功能确定声学指标，并通过扩声系统兼顾其他功能。
3、体育建筑的声学处理方案应结合结构形式、观众席和比赛场地的配置、扬声器设置以及防水、耐潮等要求。在处理比赛大厅内吸声、反射声和避免声学缺陷等问题时，应把自然声源、扩声场声器作为主要声源。
4、体育建筑的建声与扩声设计应协调同步展开工作。
5、体育建筑广播电视用房的播音室、评论员室、声控室等应按要求做声学处理，使之达到预定的指标；练习房（馆）、运动员休息室、教练室等应设置有线广播和对讲系统。
6、体育建筑应符合所规定的允许噪声标准。体育比赛和体育设施产生的噪声对周围环境的影响应符合现行的《城市区域环境噪声标准》GB3096的规定。
六、照明设计
1 设计要点
体育建筑和设施的照明设计，应满足不同运动项目和观众视看的要求，在有电视转播时，应满足电视转播的技术要求；同时应做到减少阴影和眩光、节约能源、技术先进、经济合理、使用安全和维修方便。
为保证在瞬间能正确地看到运动场地上的运动员及活动对象（如球和器械），必须保证场地上有足够的照度标准值，同时不仅要注意水平照度，也要重视垂直照度。
防止眩光对运动员和观众，尤其对运动员所造成的障碍。
注意节能，尽可能白天利用天然光照明。
2 室外场地照明设计
对利用低位置的室外运动，主要考虑地表面的光量和光分布问题；对利用空间的室外运动，除地面的照用外，还应注意场地上部空间光分布的均匀。
投光灯应根据运动项目的要求，选用不同光束角配光。灯具防护等级应符合国家有关规范要求，室外投光灯防水防尘等级不应小于JP54；投光为应有水平和垂直方向的调整该度，维护系数取0.65。
3 室内场地照明设计
低位置的室内运动，须注意反射眩光，拳击、摔跤、台球等项目，应注意光源辐射热的影响。对主要利用空间的室内运动，除满足空间的照度外，应防止直射眩光。室内设施多数为多功能使用，为使照明灯具的布置、调节和控制有充分的灵活性，适应不同的布光方案，除用固定顶灯和斜照灯结合的方式外，也可采用投光照明，这样调节范围大，便于维修管理。
第八章消防篇
一、总平面布局
本项目为二类多层建筑，建筑周边设环行消防车道和硬质场地，新建体育馆与周边其他建筑间距均在100米以上。
二、建筑专业
1、本项目为檐口高度50米的体育建筑，为一类高层建筑，耐火等级为一级，设自喷灭火系统。
2、防火分区和安全疏散
（1）地上部分
防火分区面积不大于3000平方米。
（2）地下部分
地下一层功能包括汽车库及设备用房。防火分区面积不大于4000平方米和1000平方米。
3、观众疏散设计
（1）疏散时间计算
体育馆东看台设观众席位40000个；采用中行式疏散方式，共设有24个安全疏散口，总宽度均为12米，每个安全疏散口平均疏散人数590人；南北看台各有观众席646个，采用上行式疏散方式，南北看台各设有一个安全疏散口，总宽度均为3米，每个安全疏散口平均疏散人数646人。比赛内场共设有6个安全疏散口，总宽度为18米。
按下述股数计算法公式计算疏散时间：
T=N/A*B
其中：T为疏散时间；N为观众总人数；A为单股人流通行能力；B为疏散口通过人流股数。
A．东看台疏散时间计算：
T(东)= 2362/(37×12/0.55) =2.93（分）
B．西看台疏散时间计算：
T(西)= 2334/(37×12/0.55)=2.89（分）
C．南北看台疏散时间计算：
T(南/北)= 646/(37×3/0.55) =3.2（分）
D．内场大型集会疏散时间计算（按2500人计）：
T(内)=2500/(43×18/0.55) =1.78（分）
满足《体育建筑设计规范》JGJ31-2003第84页疏散时间应控制在3~4分钟的要求。
（2）疏散宽度指标计算
本体育馆百人宽度指标为0.5米（30米/6000人），大于《体育建筑设计规范》JGJ31-2003第14页表4.3.8所要求的0.43米，满足规范要求。
4、其它
（1）底层设有消防控制室，门为向外开启，连通室内门为甲级防火门；四层设消防观察室。
（2）所有管道井壁上的门均为乙级防火门，管道井（除风道、排烟井外）在每层楼板处用于楼板耐火极限的不燃烧体作防火分隔。
（3）高低压配电室、空调机房等重要设备用房的门均为甲级防火门。
第九章绿色建筑
一、设计依据
《民用建筑绿色设计规范》JGJ/T229-2010
《绿色建筑评价标准》
二、评价项目
1、节能与室外环境（满足6项）
1.1本项目场地建设未破坏当地文物、自然水系、湿地、基本农田、森林及其他保护区。
1.2 建筑场地选址无洪灾、泥石流威胁，建筑场地安全范围内无危害性电磁辐射及火、爆、有毒物质等危险源。
1.3 项目建设未对周边居民及交通道路造成光污染。
1.4 项目充分利用地下空间作为停车库和设备用房。
1.5 场地内无严重污染空气环境的污染源。
1.6 室外风环境利于建筑通风和冬季人员行走舒适。
2、节能与能源利用（满足5项）
2.1围护结构热工性能指标符合国家和地方公共建筑节能标准的有关规定。
2.2空调采暖系统的冷热源机组能效比符合国家和地方公共建筑节能标准的有关规定。
2.3建筑采暖与空调热源选择，符合《公共建筑节能设计标准》GB50189第5.4.2条的规定。
2.4建筑外窗可开启面积不小于外窗总面积的30%，透明幕墙具有可开启部分。
2.5建筑外窗的气密性不低于《建筑外窗气密性能分级及其检测方法》GB7107规定的四级要求。
3、节水与水资源利用（满足4项）
3.1根据建筑类型、气候条件、用水习惯等制定水系统规划方案，统筹考虑传统与非传统水源的利用，降低用水定额。
3.2设置完善的供水系统，水质达到国家或行业规定的标准，且水压稳定、可靠。
3.3选择经济、适用的雨水处理及利用方案。
3.4优先采用雨水和再生水进行灌溉。
4、节材与材料资源利用（满足4项）
4.1建筑材料中有害物质满足《室内装饰装修材料有害物质限量》GB18580-18588和《建筑材料放射性核素限量》GB6566的要求。
4.2室内装饰装修材料对室内空气质量的影响符合《民用建筑室内环境污染控制规范》GB50325的规定。
4.3使用可改善室内空气环境的功能性装饰装修材料。
4.4结构施工与装修工程一次施工到位，不破坏和拆除已有的建构件及设施，装修时避免重复装修与材料浪费。
5、室内环境质量（满足3项）
5.1 采用中央空调的建筑，房间内的温度、湿度、风速等参数满足设计要求。
5.2 合理进行建筑平面布局和空间功能安排，减少相邻空间的噪声干扰以及外界噪声对室内的影响。
5.3建筑入口和主要活动空间有无障碍设计。
6、全生命周期综合性能（满足3项）
6.1采取具体措施有效控制施工引起的大气、土壤、噪声、水、光污染以及对场地周边区域的影响。
6.2 建筑规划设计充分体现所在地域的气候、经济、历史、文化等特点，并同自然环境特征相协调。
6.3 占地标准、建设规模和荷载余度适宜适宜，有效节约资源。
三、评价等级
根据绿色建筑评价的控制项要求，本项目绿色建筑等级为1星级。
1.建筑设计说明 1.1工程概况 ⑴工程名称：第六中学教学楼建筑结构设计 ⑵总建筑面积：12029.78平方米 ⑶结构形式：本工程主体为框架结构 ⑷层数：主体建筑为5层（6层水箱间） ⑸耐火等级：本工程耐火等级为二级 1.2平面设计 1.2.1设计依据 ⑴建设主管部门对该项目的批复文件； ⑵建设提供的设计任务书及审查通过的设计方案； ⑶依据《民用建筑设计通则》。［GB50352-2005］； ⑷依据《建筑抗震设计规范》。[GB50011-2001]； ⑸依据《建筑设计防火规范》。[GB50016-2006]； ⑹依据《中小学校建筑设计规范》。[GBJ99-86]； ⑺依据《公共建筑节能设计标准》。[DB21/T1477-2006 J10923-2007]； ⑻依据《建筑内部装修设计防火规范》。[GB50222-95]； ⑼依据国家各有关建筑设计《规范》和《法规》及条文，辽宁省建筑标准设计《建筑构造图集》等国家及地方有关设计规范及标准。 1.2.2柱网尺寸 综合考虑建筑的使用功能，以及受力等多方面因素，本建筑柱网采用：9000×7200、9000×3300、9000×5700。 1.2.3平面布置形式及变形缝的设置 本建筑主体采用矩形形式。建筑总长125.1m ，分别在6轴和7轴，14轴和15轴之间设有变形缝。 伸缩缝：伸缩缝也叫温度缝，是考虑温度变化时对建筑物的影响而设置的。气候的冷热变化会使建筑材料和构配件产生胀缩变形，太长和太宽的建筑物都会由于这种胀缩而出现墙体开裂甚至破坏。因此，把太长和太宽的建筑物设置伸缩缝分割成若干个区段，保证各段自由胀缩，从而避免墙体的开裂。伸缩缝缝宽()mm 30~20，内填弹性保温材料。 防震缝：防震缝是考虑地震对建筑的破坏而设置的。对于地震设防地区的多层砌体房屋，当房屋的立面高差在6米以上时，或房屋有错层，且楼板高差较大时，或房屋各部分结构刚度、质量截然不同时，地震中，房屋的相邻部分有可能相互碰撞而造成破坏，所以，需要设计防震缝把建筑物分割成若干个形体简单、结构刚度均匀的独立单元，以避免震害。防震缝的宽度一般为()mm 100~50。 1.2.4功能分区
精品文档 校园景观设计说明 一、地块概括 1.图书馆和主教学楼间的方形地块园林设计。 二、规划依据 1.国家现行的相关设计规范、规定。 三、设计理念 “最大限度地激发人们与其他学生、教师、艺术作品、书本及非常规活动的即兴交流，校园规划的功能不仅仅是为教学活动提供物质环境，只有当校园规划具备激发好奇心，促进随意交流谈话的特质，它所营造的校园氛围才具有真正最广泛意义上的教育内涵。” 以营造文化氛围为指导思想，创造最适学生们学习、游戏和进行体育锻炼的学习生活空间。 四、设计原则 该设计以为广大师生服务为宗旨，目的在于为学生、老师提供一个防暑、防寒、防风、防尘、防噪的学习工作环境和优美的居住、生活、休息、活动场所。 该设计主要以规整式布局为主，在游园以及主楼后部林区采用自然式布局，做到规整与自然式相结合，在山水之间为学生提良好的学习环境。 主体建筑周围的绿化突出安静、清洁的特点，形成具有良好环境的教学区。其布局形式与建筑相协调， 为方便师生通行，多采取规则式布置。在建筑物的四周，考虑到室内的通风、采光的需要，靠近建筑物栽 植了低矮灌木或宿根花卉，离建筑物八米以外栽植乔木，在建筑物的背阴面选用耐荫植物。园内树种丰 富，并挂牌标明树种的名称、特性、原产地等，使整个校园成为普及生物学知识的园地。 本设计中设计理念主要突出以“人”为本，体现了校园文化特色和时代特色。 注重“以人为本”，强调环境的整体和谐，使景观的观赏性与功能性得到最大限度的相互统一。 1.生态原则： 生态原则是设计的首要原则。随着社会的进步，对于绿地的生态的理解，也在一步步地加深起来。生态是 物种与物种之间的协调关系，是景观的灵魂。设计中采用以乡土树种为主的多物种生态原则，尽可能多的 布置多物种的植物群落，从而达到最佳的滞尘、降温、增加湿度、净化空气、吸收噪音、美化环境的作 用。 2.功能性原则： 景观的功能性是不可缺少的。设计中尽量做到景观与功能相结合、相统一，既要考虑景观小品的实际功 用，又要满足人们的审美要求；针对空间使用者的不同，空间尺度也有所不同。 3.植物造景原则： 精品文档
咸阳奥体中心体育场2019年开放工作方案 根据体育总局办公厅《关于做好2019年大型体育场馆免费或低收费开放工作有关事宜的通知》（体群字〔2019〕11号）要求，现将咸阳奥体中心体育场2019年免费或低收费开放工作方案公布如下： 一、体育场馆简介 咸阳奥体中心体育场由**市体育场管理运营。其主管单位是**市体育局。咸阳奥体中心体育场建成于2018年7月份，投资总额为8.9亿元。用地面积318亩、建筑面积71646 M2、室内场地面积1157 M2、室外场地面积56000 M2，座位数共40057个。 联系人：XXX，电话：029－******** 二、免费或低收费开放项目、开放时间及收费标准 （一）开放项目和场地 1.开放项目：篮球、足球、乒乓球、田径、羽毛球、门球、健身器材。 2.开放场地：体育场主场地、副场地、多功能全民健身场地、全民健身中心。 （二）开放时间 1.篮球、足球（五人制）、乒乓球、羽毛球、门球、健身
器材等项目开放时间每天6:30－22:00时。场地：全民健身多功能场地。 2.足球（11人制）、田径项目开放时间每天9:00－17:00时。场地：咸阳奥体中心体育场主、副场地。 3.全民健身中心每天9:00－17:00时。 （三）收费标准 新建体育场暂无收费项目和标准。 三、举办体育赛事、体育活动、体育培训情况 （一）举办体育赛事、体育活动 2019年，市体育场主要争取承办国家级以上高规格、高水平的大型赛事 1.国际足球邀请赛。 2.“一带一路”国家友好城市青少年足球赛。 3.争取足球乙级联赛主场。 4.承接全国女足联赛陕西赛区主场。 （二）体育培训 1.健身气功培训，约200人。 2.太极拳培训，约300人。 3.柔力球培训，约200人。 4.青少年足球培训，约400人。 四、群众参加体育赛事和体育活动、接受体育培训、进行日常健身服务情况
小区设计说明范文 长春市某居住小区规划设计说明书 一、规划设计依据： 1、国家有关的规范、标准; 2、项目策划公司提出的原则设计概念要求。 二、区位分析： 该居住小区位于长春市，毗邻市中心区，规划建设用地面积约27000平方米，该居住区东面与前进大街相邻，北面是住宅小区，西面和南面是规划路。 二、现状分析： 基地现状大多为闲置空地，两条市政主要道路在用地两侧。基地地势平坦，基地内现有约27000平方米的水塘面积，长230米，宽118米。 三、总体规划设计理念： 本规划设计旨在面向未来、面向大众、创造一个布局合理、配套齐全、环境优美的新型居住小区，将社会效益、经济效益、环境效益充分结合起来。 1、充分利用基地的自然条件和资源，强调创造良好的居住环境，将自然环境充分地溶入建筑群中;同时，注重对生态环境的保护，以创造园林式的生态型小区。 2、通过设计丰富的住宅类型，合理的规划布局，现代气息的建筑造型，创造现代化风格的居住小区。 3、设计流畅而经济实用的道路系统，体现“人车分流”的基本原则。 4、结合基地的自然环境，进行总体的景观规划和设计，为总体规划锦上添花。 四、总平面布置： 该小区西侧和东侧各开一个大门并有一条主路贯穿于小区中部，基地的东北角;C区位于基地东南面。 在本规划中，该区入口设于基地西面规划路的西侧，由于规划路切割的影响，用地较规整且和其余地块联系，住宅应地形环境错落布置，绿化庭院，活动场所及停车区则有机的与建筑相结合。 该小区位于规划路的东侧前进大街之间，相对位置充分利用其地段优势，同时可阻隔城市干道的噪音及汽车废气对居住区带来的影响。其余沿街裙楼设有配套的超级市场，方便居民的生活。区内布置的户型均为一梯两户8+1层的套型，正南北朝向，同时，通过种植绿化、隔音墙、部分建筑首层架空等措施，提高2区的整体环境质量。 该小区整体呈长方形规则地形，。北面接临普通住宅区，本小区主要布置以8层为主的多层住宅。3区由多种住宅单体拼接而成，总体布局大致呈现南北向的行列式布置方式。以最大限度地争取良好的朝向，住宅南北向间距大于1H，保证每户均有足够的日照和采光。主要户型以一梯两户套型为主，包括少量一体四户套型。本规划设计了一条环形的休闲步道，将住宅群体串接成一体，形成一大型中央景观区。 本居住小区的停车以地上带棚的停车库为主，并结合小区的主要干道设置地面停车以节约用地。。 六、道路交通系统设计
校园绿地景观设计说明 1、绿地基本情况 ● 地形地貌 该绿地位于学生公寓以南，呈不规则矩形，地形平坦。东临晨曦广场，西临图书馆和教学楼，沿龙腾大道南北长82米，地形被抬高，东西高度呈斜坡性宽46米。 ● 环境分析 该绿地原有景观植物为大叶黄杨球沿绿地东西沿路和南北两个铺装广场道路边缘栽植。西南角处是湿地松林，东北角和东铺装广场以南边缘处布置有竹园和棕榈树丛，绿地南边沿园路栽植二乔木兰十株，另有两处南天竹从。原有园林小品有石凳、雕塑、草坪灯等。 ● 现状分析 1) 绿地以西临主干道，人流量大。 2) 功能区不明确，缺乏休息设施。 3) 场地因缺乏管理，园路不明确，导致草坪践踏现象严重，且给人以杂乱荒 废的感觉。 4) 植物配置不合理，景观布局单一，且长势不好，没有景观效果。 2、景观设计原则 作为教学场所环境中的绿地，营造一个幽静优雅的环境很重要，这既能使学子们安静的学习，也能使学子们陶冶情操。校园绿地规划较为简洁整齐，主要功能区在整体绿化上亦有所区别，以加强区域感。植物配置上也应该注意四季颜色的变化。 3、景观规划说明 ● 园路分析 这里以绿地原有各个出入口为线索来布置园路以区分功能区。遵循人的行为心理，以原绿地上被踩踏处的路线和布置的花架长廊为依据来布置园内回路，有效地解决绿地被踩踏的问题。 ● 功能区划分
根据绿地所处的环境位置，结合园路可对其空间划分。绿地东侧远离校园主干道远离人群，为安静休憩区，东南角雕像处铺装广场为学习区，靠近学生公寓的铺装广场为生活活动区，中间园路两侧为景观观赏区。 ● 园林小品 ● 园路铺装 ● 植物配植分析 注：该绿地土地贫瘠，且常年缺乏管理，在保留原有植物的基础上，适宜种植耐旱耐瘠，对土壤要求不严格的植物进行植物景观配置。 1. 保留原有的湿地松林并配置了枫香，形成了上层空间，湿地松林中密植葱 莲做地被植物，形成有层次的空间美感和色彩美感。用海桐和火棘在种植马尾松丛处的出入口处设置绿篱以防止践踏葱莲地被。 2. 东南角雕像旁和铺装广场的石凳两旁配置龙爪槐和栀子，既起到遮荫作 用，又创造了相对隔离的幽静气氛。 3. 在铺装广场原有的花台内配置紫叶小檗、小叶女贞、迎春、月季，形成带 状花景，又确保四季有景可赏。 4. 在公寓楼处的铺装广场的南面及其他边角进行草皮铺设，与广场边缘的棕 榈丛和黄杨球进行过渡性配置。草皮宜选择耐践踏的结缕草。 5. 南天竹一处利用植物和景石布置自然式花境，以南天竹为背景配置石竹、 圆锥绣球、连翘、鸢尾，形成四季景观。草坪与花径之间配置铺地柏作为过渡， 6. 绿地东部休憩区沿棕榈丛处设置一花架长廊，配置中华常春藤和叶子花作 攀缘植物，颜色鲜明的叶子花和常春藤形成色彩美。 7. 花架长廊以西以园路为分割，布置日本晚樱、木本绣球、鸡爪槭、金钟花 和鸢尾组合成错落有致的四季花境，花境周围以密植车轴草和结缕草为地被。
奥体中心体育场方案设计 第一章建筑设计 第一节项目概况 随着咸阳市经济实力的不断发展，大型体育建筑成为城市发展的重要媒体，不仅带来了城市环境的改善和城市竞争力的提升，而且实现了城市空间的拓展，带动新区建设。本项目位于咸阳市“大西安文化体育功能区”奥体中心之内，占地250.17亩。用地南侧为五陵塬保护区，东侧为南湖，以南湖为中心，东侧为市民文化中心，北侧为市民综合服务中心。这组建筑群是带动新城建设的核心和引擎。咸阳市奥体中心为2018年第16届省运会的重点体育设施，本项目为甲级体育场，建筑面积68500平方米，总座位数4万座，周边布置室外田径热身训练场、室外篮球、羽毛球、网球等场地，及配套停车场、广场绿化景观。本项目完成后具备省运会举办开闭幕式暨田径赛事和承接全国综合性运动会、单项国际比赛的要求。 体育场是奥体中心的核心，凭借巨大的体量成为整体景观中心。罩棚屋面的举折变化从远处望去，展示了体育场独特的轮廓线既丰富了城市天际线又融入了秦汉历史的记忆中。体育场选址位于南湖西岸，和市民文化中心，市民综合服务中心，一起成为大功能区的亮点。同时奥体中心、全民健身中心、体育用品集散中心、户外装备配送中心、国民体质监测中心，形成聚集效应，带动整个文化体育功能区的发展。 第二节设计依据： 1.建设单位提供的设计任务书； 2.《体育建筑设计规范》JGJ31-2—3； 3.《建筑设计防火规范》GB5—16-2014； 4.《建筑工程设计文件编制深度的规定》2008； 5.《民用建筑设计通则》（GB50352-2005）； 6.《公共建筑节能设计标准》GB50189-2005； 7.《陕西省城市规划技术管理规定》； 8.《汽车库建筑设计规范》JGJ100-98； 9.《民用建筑绿色设计规范》JGJ/T229-2010； 10.《无障碍设计规范》GB50763-2012； 11.《汽车库、修车库、停车场设计防火规范》GB50067-97; 12.《商店建筑设计规范》JGJ48-2014； 13.《城市绿地设计规范》GB50420-2007. 第三节区域分析： 咸阳市地处陕西关中平原腹地，东临西安，南接长安、户县，西靠杨凌、扶风、麟游，北接铜川及甘肃庆阳、平凉地区，与周边城市相距较近。咸阳主城东距省会西安市中心25公里，西距杨凌国家高新农业示范区60公里，北距西安（咸阳）国际机场13公里。 大西安（北塬）文化体育功能区（以下简称为北塬文体功能区）位于咸阳主城西北面的五陵塬上，东靠空港新城，南邻秦汉新城，规划用地面积约130平方公里。北塬文体功能区是构建大西安都市区的重要功能组成，同时也是咸阳市城市总体规划中“三城两带”整体格局中的重要组成部分，对于优化咸阳城市空间结构和完善咸阳中心城区功能具有举足轻重的作用。北塬文体功能区位于咸阳中心城区与市域北部各县联系的重要通道上，是城市功能辐射的重要节点。 功能区东有西安(咸阳)国际机场，关中城际环线铁路和G312从中穿过，同时福银高速公路、咸旬高速公路、西咸
第二章结构设计 、设计依据 1、《建筑结构可靠度设计统一标准》(GB 50068-2001) (GB50009-2001)(2006 2、《建筑结构荷载规范》 年版） 3、《混凝土结构设计规范》(GB 50010-2002) 4、《高层建筑混凝土结构技术规程》(JGJ 3-2002 ) 5、《砌体结构设计规范》(GB50003-2001) 6、《建筑地基基础设计规范》(GB50007-2002) 7、《建筑桩基技术规程》(JGJ94-2008) 8、《人民防空地下室设计规范》(GB50038-2005) 9、《地下工程防水技术规范》(GB50108-2001) 10、《高层建筑箱形与筏形基础技术规范》 (JGJ6-99) 11、《建筑抗震设计规范》 (GB50011-2001) （2008 年版） 二、自然条件 本工程位xxxxxxx基本风压值为0.70KN/ 〃。地震设防烈度7 度，设计基本地震加速度0.10g ，建筑抗震类别为乙类建筑，按抗震设计。工程结构安全等级为二级，设计使用年限为50 年。 三、结构计算 1、恒载：
楼面及屋面恒载按实际计算 2、楼层活载： 住宅厅、卧室、楼梯、走廊：2.0KN/ m 阳台 2.5KN/m 住宅厨房、卫生间 2.0KN/m 灵活隔断0.5KN/m 上人屋面 2.0KN/m 不上人屋面0.5KN/m 物业管理、商店等 3.5KN/m 设备机房7.0KN/m 3、地下室人防设计核爆动荷载等效静荷载标准值 地下室顶板60KN/m地下室底版25KN/m 地下室外墙55KN/m出入口临空墙130KN/m 直接受核爆冲击作用的门框墙200KN/川 与普通地下室相邻的隔墙70KN/m2 与普通地下室相邻的门框墙140KN/m 四、主要结构材料 1、砌体：填充墙在0.000以下采用Mu10实心页岩砖，Mu10水泥砂浆砌筑；0.000以上采用Mu7.5混凝土空心砌块或加气混凝土砌块， M7.5混合砂浆砌筑。 2、混泥土强度等级：地下室部分（梁、板、柱、墙）：C35,地下室底版和外墙抗渗等级为
建筑设计说明模板 第一章建筑设计说明 一、设计依据 1、余姚市规划局提供的肖朗路东侧，丰悦路南侧地块国有建设用地使用权出让规划用地红线图 2、建设单位提供的项目设计任务书 3、《城市居住区规划设计规范》(GB50180-93) 4、《住宅建筑规范》GB50368-2005 5、《住宅设计规范》 GB50096-1999(2003年版) 6、《建筑设计防火规范》 GB50016-2006 7、《高层民用建筑设计防火规范》GB50045-95 8、《人民防空地下室设计规范》GB50038-2005 9、《汽车库建筑设计规范》JGJ100-98 10、《汽车库、修车库、停车场设计防火规范》GB50067-97 11、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010 12、浙江省《居住建筑节能设计标准》DB33/1015-2003、J10310-2003 13、《公共 建筑节能设计标准》GB50189-2005 14、浙江省《公共建筑节能设计标准》DB33/1036-2007 15、《城市道路和建筑物无障碍设计规范》JGJ50-2001、J114-2001 16、《民用建 筑设计通则》GB50352-2005 17、《商店建筑设计规范》JGJ48-88 18、《建筑工程建筑面积计算规范》GB/T 50353-2005 19、《宁波市城乡规划管理 技术规定》甬政发[2007]77号 20、其它规行的有关国家和余姚的法规、规范及规定 二、工程概况 1、余姚城西工业园一期安置房位于余姚经济开发区城西工业园。城西工业园区位于余姚市西侧，距离余姚市中心仅约5公里，交通便利，属于亚热带海洋性季风区，四季分明，气候温和，湿润，阳光充足，雨量充沛。 2、余姚城西工业园安置房一期(第一区块)新建工程西临城市主干路——肖朗路，北侧丰悦路为次干路，南侧的丰茹路路及东侧的河角路为城市支路。基地东侧与南侧地块
编号：ATPZ-01 南京奥林匹克体育中心主体育场工程施工阶段旁站监理方案 监理规划号：NJAT-01 审定： （项目总监理工程师）（签字）（日期） 编制人： （土建监理工程师）（签字）（日期）
（盖章） 浙江江南工程建设监理有限公司 南京奥林匹克体育中心主体育场工程项目监理部 二OO三年二月二十日
南京奥林匹克体育中心主体育场工程 施工阶段旁站监理方案 针对南京奥体中心主体育场工程施工特点，根据建设部2003年1月1日起施行的“房屋建筑工程施工旁站监理管理办法”的要求和国家现行规范、工程建设强制性标准以及我公司的企业标准，为保证工程质量，对关键部位、关键工序的施工质量全过程跟班监督，特编制本工程施工阶段旁站监理方案。本方案分工程概况，旁站监理依据，旁站监理范围，旁站监理工作内容和方法，旁站监理工作程序，旁站监理人员职责，旁站监理用表共七个部分。 －、工程概况 南京奥体中心位于南京河西地区，江东南路以西，纬八路以南，上新河路以东，净占地面积1300亩。主体育场位于奥体中心的中心位置，南北长约360M，东西宽约270M，呈椭圆形，南北两头为大拱脚长120M、宽 30M，东西两边为观景台，长80M、宽60M，有维护结构和屋盖的使用空间面积约122193.6M2，看台总面积（平面投影面积）为35267.6 M2，主场观众席顶蓬覆盖水平投影面积为25854.0 M2，内场地面积（含防爆沟）为23688.9M2，观众席位约60000个。建筑高度：看台总高度（第85排后檐口标高处）为44.28M，场地标高1.95M；顶蓬最高点标高为53.314M；主拱架最高点标高为65.971M，室外地坪标高±0.00M；±0.00M相当于绝对标高7.8M。本工程建筑重要性为III类，建筑耐火等级为二级，抗震设防烈度为7度；屋面防水等级为一级。 主体育场以17、34、67、84轴分界分东、西、南、北四个看台区，主体结构南北区为四层框架结构，东西区为七层（局部八层）框架结构；屋顶采用钢结构屋顶，由V 形支撑屋面梁，斜拱及悬索状钢管支撑组成；钢结构主拱架共两个，从南向北横亘于主体育场上空，拱架最高点标高为65.971M，拱跨340M。斜拱面与地平面约有45°夹角，屋面梁为钢梁，沿主体育场四周均匀分布，屋面梁一端通过钢V形支撑支承于体育场混凝土框架顶部，另一端通过两根悬索状钢管悬挂在斜拱上，钢V形支撑也沿体育场四周均匀分布，根部锚固于框架顶部混凝土结构中。屋顶呈环形布置，位于看台上方，南北低，中间高，呈马鞍形。 主体育工程桩基础主要为钻孔灌注桩，钻孔灌注桩设计桩径分别为700mm、800mm、1000mm，极限荷载力标准值分别为6000kN、8000kN、10000kN，设计桩长为50~54m，桩数1552根，；另有支承两条预应力地梁用的先张法预应力管桩，桩径D500，每桩设计桩长24m，以桩长控制为主，桩数为68根。钻孔灌注桩工程施工分为三个标段：Ⅰ标段由北京地质工程公司施工，Ⅱ标段由中铁大桥局第四工程公司施工，
一、项目概况。 由于此项目位于本校东校区食堂和六号寝室楼之间，为了满足学校师生及工作人员的交通，娱乐，休闲的需要，故将整块地分为供人们休息、交流、锻炼、夏日纳凉及进行一些小型文化娱乐活动的场所。 二、基地现状。 场地分为三块，东侧的长方形地块用作停车场，西侧的五边形地块设计为小游园，六号楼南边的宅旁绿地做了种植设计。场地地势南高北低，有接近一米的高差。基地内无保留建筑。 三、设计主导思想。 本次设计主导思想以简洁、大方、自然；美化环境；体现以人为本的原则，使得绿化和周围建筑相得益彰，相辅相成。 建筑周围的绿化形式与建筑相协调，为方便师生通行，采取规则式布置。在建筑物的四周，考虑到室内的通风、采光的需要，靠近建筑物栽植了低矮灌木或宿根花卉，乔木远离建筑物，不遮挡建筑物采光，在建筑物的背阴面选用耐荫植物。园内树种丰富，并挂牌标明树种的名称、特性、原产地等，使整个校园成为普及生物学知识的园地。 本设计利用高差设计了挡土墙景 观，上边为自然式的草坡景观，下面是 规则式的园林景观，别有一番风味。 本设计中设计理念主要突出以 “人”为本，体现了校园文化特色和时 代特色。以“人”为本，突出绿化服务功能：
校园的绿化本着为师生服务为主的原则，力求创造景色宜人、愉悦舒适的环境，为师生以及其他职工提供学习知识、交流思想、启发智力、表达感情、休闲娱乐的人性化空间。 充分挖掘校园环境特色和文化内涵，体现校园景观的文化特色，起到寓教于游的作用，来陶冶师生的情操，培养其健康向上的人生态度其设计特点有： 1. 充分发挥绿地效益，满足师生及工作人员的不同要求创造一个优雅自然的环境，美化环境、陶冶情操，坚持“以人为本”，充分体现游园的设计思想。 2. 植物配置以乡土树种为主，疏密适当，高低错落，形成一定的层次感；色彩丰富，主要以常绿树种作为“背景”，四季不同花色的花灌木进行搭配。做到四季有景 3. 绿地中道路力求通顺、流畅、方便、自然、实用。已达到使人身心愉悦的感觉。 四、小游园功能 分区： 校园小游 园是供人们休 息、交流、游憩、 夏日纳凉及进 行一些小型文 化娱乐活动的

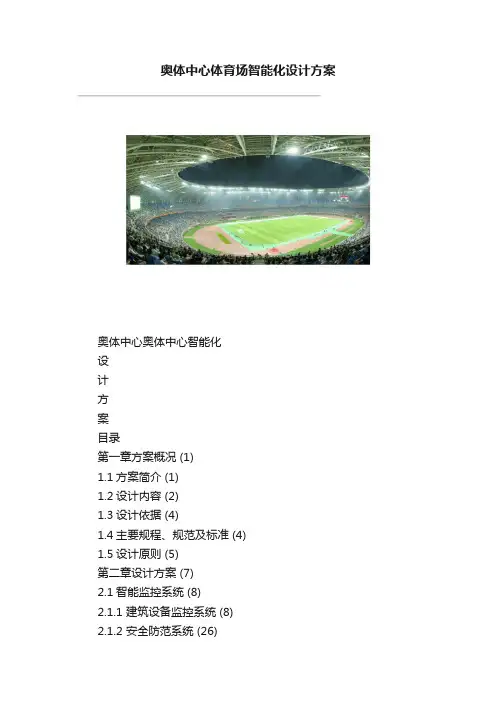

奥体中心奥体中心智能化 设 计 方 案
目录 第一章方案概况 (1) 1.1方案简介 (1) 1.2设计内容 (2) 1.3设计依据 (4) 1.4主要规程、规范及标准 (4) 1.5设计原则 (5) 第二章设计方案 (7) 2.1智能监控系统 (8) 2.1.1 建筑设备监控系统 (8) 2.1.2 安全防范系统 (26) 2.1.3 建筑设备集成管理系统 (51) 2.1.4 机房系统 (60) 2.2通信网络系统 (65) 2.2.1 综合布线系统 (65) 2.2.2 语音通信系统 (71) 2.2.3 信息网络系统 (71) 2.2.4 有线电视系统 (175) 2.2.5 公共广播系统 (178) 2.2.6 电子会议系统 (193) 2.3场馆专用系统 (212) 2.3.1 屏幕显示及控制系统 (212) 2.3.2 扩声系统 (212) 2.3.3 场地照明及控制系统 (241) 2.3.4 计时记分及现场成绩处理系统 (248) 2.3.5 现场影像采集及回放系统 (251) 2.3.6 售验票系统 (256) 2.3.7 电视转播和现场评论系统 (263)
2.3.8 标准时钟系统 (268) 2.3.9 升旗控制系统 (275) 2.3.10 比赛中央监控系统 (288) 2.4应用信息系统 (306) 2.4.1 信息查询和发布系统 (306) 2.4.2 赛事综合管理系统 (307) 2.4.3 大型活动公共安全系统 (312) 2.4.4 场馆运营服务管理系统 (317) 2.5防雷接地系统 (338) 2.5.1 数据处理设备的接地 (339) 2.5.2 电声、电视系统的接地 (340) 2.5.3 接地极和接地线的安装 (340) 第三章各系统主要设备清单 (341) 第四章附件（图纸） (357)
居住小区方案设计说明 指导老师： 设计者： 一．概况 1.区位条件：该基地位于南方某发达城市新城区，规划土地使用性质为居住用地，规划用地总面积为10公顷，其中可建设用地面积为10公顷。该基地地形平坦，基地内现有部分闲置建筑，多为一层砖混结构，建筑质量较差，规划予以拆迁。该基地四周均为规划的城市道路，东侧紧邻城市绿地，并有一河道从东侧经过，其余各册均为规划中的居住用地。 二.目标： 重塑和提升区域市环境及城市空间，打造城市内标志性居住社区。 三.规划设计依据： 1.本地块规划设计（土地使用）条件 2.规划建设法规文件 3.业主的相关要求 4.数字地形图 5.国家相关的主要设计规范 a 城市居住区设计规范（GB50180-93） b 住宅设计规范(Gb50096-1999) c 夏热冬冷地区居住建筑节能设计标准(JGJ134-2001) d 民用建筑设计通则(GB50352-2005) e 高层民用建筑设计防火规范(GB50045-95.2005年) f 建筑设计防火规范(GBJI6-87.2001年) g 汽车库建筑设计规范(JGJ100-98) 二.设计理念: 设计遵循高品质及现代化的整体构念，强调居，商，景的一体化整合。从对用地现状环境特质的充分分析入手，结合地形的特点，合理安排用地分块及空间形态，功能及交通设计，形成有机秩序。层次丰富的空间序列。形成以下设计理念。 1.以人为本，以自然的生态为思考，以人文空间为参照点，塑造各具形态的居住空间。 2.关注小区公共空间的构合，以烘托小区的“大客厅”功能。 3.注意小区整体环境及空间序列组合及构成，围绕中心区和景观，交通轴线，通过建筑与景观，绿化的纵横穿插，住宅高低错落，景观节点的精心营造。配套设置的科学安排，人，车行系统的合理组织，绿化景观的巧妙梳理，为之提供了具有良好通顺，合理，宜人景色的均好性居住环境。
建筑方案设计说明 一、项目概况 1.1.设计背景 同原鸿恩寺项目区位于渝北区大石坝街道长安厂一厂区B地块。第五期是同原鸿恩寺项目最后一块用地（J分区）。第五期位于同原鸿恩寺项目整个用地范围的西北角。第五期北面为城市主干道（红石路），东面为规划中的市政规划广场，广场东面是建设中的第三期（以商业办公为主）。南面为规划中的16米城市道路。西面为宽度16米的城市道路，路西面为江陵医院。北部片区现状人口密集，老工业企业众多（前卫仪表厂、江陵厂、长安厂、川东石油局等），属重点旧城改造区域。当前公共交通发达，18条公交线路直达主城各区，规划红岩村大桥、南北干道、轻轨5号线将使立体式交通系统得到进一步完善。整个五期用地呈狭长带状分布，整体用地规模较小。第五期地块南低北高,红石路与南面规划道路高差约13米。现场无坍塌、滑坡等不良地质现象。 1.2.设计要求 第五期总用地面积14845.57平米。由于地块是同原鸿恩寺项目的最后一期，第五期总建筑面积是整个项目容积率剩余面积。根据规划条件，整个同原鸿恩寺项目计算容积率建筑面积为1000736.56平米。其中一期231806.91平米，二期126670.02平米，三期299634.96平米，四期246165.67平米，因此，根据计算，第五期建筑面积应为96458.17平米。第五期容积率为6.50。其中主要为住宅和商业。绿地率≥25%。建筑密度与整个项目各期相平衡。停车泊位居住按0.6个/100㎡、商业等公建按0.7个/100㎡。第五期无建筑高度限制。 1.3.设计依据 1.重庆市规划局核发的1：500红线地形图； 2.重庆市规划局核发的《建设用地规划许可证（地字第建500105200900583 号）》 3.《高层民用建筑设计防火规范》GB50045-95(2005年版) 4.《建筑设计防火规范》GB50016-2006 5.《民用建筑设计通则》GB50352-2005 6.《城市道路和建筑物无障碍设计规范》JGJ50-2001 7.《汽车库、修车库、停车场设计防火规范》GB50067-97 8.《汽车库建筑设计规范》JGJ100-98 9.《住宅设计规范》GB50096-2011 10.《商业建筑设计规范》JBJ48-88 11.《重庆市城市规划管理技术规定》（2012.1）； 12.《小套型住宅设计规范》DBJ50-079-2008 13.《重庆市住宅项目配建体育设施规划管理暂行规定（试行）》(2010)
目录 第一章.南京奥体中心多媒体展示查询系统概述 (2) 1.1.需求分析 (2) 1.2.设计目标 (2) 第二章.技术方案说明 (3) 2.1.系统结构图 (3) 2.2.信息查询数据流程与功能 (3) 2.3.系统结构与技术参数 (4) 2.3.1. 产品图片 (4) 2.3.2. 产品配置 (4) 2.3.3. 产品技术参数 (4) 2.4.软件系统介绍 (5) 2.5.系统扩充升级 (6) 第三章.系统施工、调试与验收 (7) 3.1.施工调试/验收方案 (7) 3.1.1. 设备测试、验收过程简述 (7) 3.2.系统软件的测试验收 (8) 第四章.服务方案 (9) 4.1.系统技术支持与服务 (9) 4.2.电话支持服务 (9) 4.3.现场维护服务 (9) 4.4.设备维修服务 (9) 4.5.技术支持服务 (9) 4.6.保修登记 (10)
第一章. 南京奥体中心多媒体展示查询系统概述 1.1. 需求分析 南京奥林匹克体育中心多媒体查询系统是基于信息网络的一种集触摸屏技术、信息查询技术、自助服务技术、多媒体技术于一身的公用信息网络自助服务终端。 通过多媒体技术、网络技术及触控技术的有机结合，为查询者提供生动灵活的有关奥体中心各种信息，包括奥体中心建筑、结构和功能、各建筑位置和各种设施介绍及各类时事信息、经贸信息、服务信息和交通信息等多种服务，更好的体现科技奥运的服务与便利。 1.2. 设计目标 南京奥林匹克体育中心多媒体查询系统要实现的目标： ●使用友好性 采用傻瓜式的操作方法，无需培训即可轻松使用多媒体查询系统。使用的友好性要体现在两方面，其一是应用界面的简捷、直观，使用户在使用时一目了然，其二是应提供联机的或脱机的有效的在线帮助。 ●实现技术先进性 ●可靠性、 ●易扩展性 ●安全性 ●维护更新方便快捷
学校园林景观规划设计说明 1.总述 学校新址位于交通大学后部，新增总面积约128亩左右，其中建筑面积约占总面积的35～40％，道路面积约占总面积的15～20％，景观面积约占3～5％，绿化面积约占30～35％左右．新址新建行政楼一栋，教学楼一栋，图书馆与实验楼各一栋，学生宿舍四栋，综合楼一栋，体育场一个，食堂一座，还有活动中心与体育器材室及配电室等。建筑小品主要包括入口处的大门主广场、假山喷泉、花架一座、还有小游园的亭子一处、主楼边的广场与喷泉、主楼后花园中的亭子、以及宿舍楼前的花架一座、还有图书馆周边的小型广场以及雕塑，设计中还包括了一部分小品设计。 2.主体规划思想与设计理念 该设计以为广大师生服务为宗旨，目的在于为学生、老师提供一个防暑、防寒、防风、防尘、防噪的学习工作环境和优美的居住、生活、休息、活动场所。 该设计主要以规整式布局为主，在游园以及主楼后部林区采用自然式布局，做到规整与自然式相结合，在山水之间为学生提良好的学习环境。 主体建筑周围的绿化突出安静、清洁的特点，形成具有良好环境的教学区。其布局形式与建筑相协调，为方便师生通行，多采取规则式布置。在建筑物的四周，考虑到室内的通风、采光的需要，靠近建筑物栽植了低矮灌木或宿根花卉，离建筑物八米以外栽植乔木，在建筑物的背阴面选用耐荫植物。园内树种丰富，并挂牌标明树种的名称、特性、原产地等，使整个校园成为普及生物学知识的园地。 本设计中设计理念主要突出以“人”为本，体现了校园文化特色和时代特色。 2.1以“人”为本，突出绿化服务功能： 校园的绿化本着为师生服务为主的原则，力求创造景色宜人、愉悦舒适的环境，为师生以及其他职工提供学习知识、交流思想、启发智力、表达感情、休闲娱乐的人性化空间。 2.2体现校园文化特色，突出“教书育人”的气氛： 充分挖掘校园环境特色和文化内涵，体现校园景观的文化特色，起到寓教于游的作用，来陶冶师生的情操，培养其健康向上的人生态度。 2.3体现时代特色，突出时代精神： 通过建筑、小品等现代材料的应用，建筑造型等的现代化设计，体现时代特色；在景观营造上，以植物造景为主，坚持乔、灌、草多层次复式绿化，坚持环境建设和功能建设同步，创造良好的生态环境和理想的读书治学环境，体现人与自然和谐发展的时代要求。
住宅小区项目方案设计说明：环保专篇住宅小区项目方案设计说明：环保专篇提要：结合各个组团的景观设计及周边绿地，适当种植大乔木，小灌木等适应洛阳地区树种，结合休闲绿地，创造宜人的社区环境 住宅小区项目方案设计说明：环保专篇 本项目位于漳州市芗城区东南角、芗城区与龙文区的连接地带，东侧是城市主干道-九龙大道，南侧是规划中的下洲路和诗浦中、小学。西临规划中的丹霞路，北侧是建设中的住宅区及已建成的闽南综合大市场。 本项目总用地面积为平方米，规划地上总建筑面积268000平方米，地下室建筑面积为14996平方米。本次规划为zz小区一期的Ⅱ、Ⅲ区，一期总用地面积为平方米，地上总建筑面积为平方米。本次方案包括底层带商业网点的小高层、高层住宅；12-18层二类高层住宅及相关配套公建会所、八班幼儿园。 一、建筑部分 高层住宅部分为分体式空调，备用发电机房、高低压变配电室、水池、泵房等分区域均设于地下一层。 （一）发电机房、泵房等设备用房墙体采用190空心砖砌，内墙面与顶棚均作内贴矿棉毡，外包铝板网吸音墙。 （二）生活水池与消防水池分开设置，生活水池选用玻
璃钢水池，以确保生活用水水质要求。 （三）地下一层发电机房及厨房的烟囱结合主楼直上屋顶，实现高空排放。 （四）Ⅱ、Ⅲ区分组团分设若干垃圾收集点，服务半径小于70米。沿小区内主干道及人流密集处设若干废物箱，间距约为50米。 （五）结合各个组团的景观设计及周边绿地，适当种植大乔木，小灌木等适应洛阳地区树种，结合休闲绿地，创造宜人的社区环境。同时能起到很好的隔声减噪的作用。 二、给排水部分 （一）本工程室外排水采用雨污分流，室内污水经三级化粪池处理后排入城市污水管网。 （二）本工程水泵房设于Ⅱ地块3#楼地下室，水泵均采用减振及减噪措施。 （三）生活水池选用玻璃钢水池，屋顶水箱采用玻璃钢水箱，并设置有水箱自动清洗设备，提高用水水质，地下生活水池单独设置，减小用水循环时间 （四）洁具采用节水型。 三、电气部分 本工程电气产品均为无噪声无污染环保型产品，对环境无影响。 （二）柴油发电机组原则上为消防应急专用，机组放在
设计说明 一、规划设计说明 (2) 1.概况 (2) 2.工程设计的主要依据 (2) 3.规划设计目标 (2) 4.规划设计思想 (2) 5.地块总指标 (3) 二、建筑设计说明 (4) 1.设计依据 (4) 2.建筑标准 (4) 3.总平面设计 (4) 4.建筑单体设计 (6) 三、结构设计说明 (7) 1.设计依据 (7) 2.结构设计说明 (8) 四、给排水设计 (9) 1.给排水设计说明 (9) 2.消防设计说明 (10) 3.节能 (10) 4.环保设计 (10) 五、电气设计说明 (11) 1.设计依据 (11) 2.设计范围 (11) 3.供配电系统 (11) 4.变配电所 (12) 5.低压配电系统 (12) 6.照明 (12) 7.防雷接地系统 (12) 8.弱电 (12) 9.消防电气 (13) 10.电气节能 (14) 六、节能、节材、环保设计 (14) 1.建筑节能措施 (14) 2.节材措施 (15) 3.电气节能 (15) 4.环保设计 (15)
一、规划设计说明 1.概况 ①.工程简况 工程名称：XX市XX区XXX小区 建设单位：XX市XX区城市建设投资开发公司 设计单位：XX国际设计有限公司 用地面积：57232平方米适建用地面积：53704平方米 建筑层数：多层住宅为6层，联排为2-3层 ②.场地简况 本地块位于XX市XX区，东面，南面，西面均为规划道路，北面为田地,地理位置十分优越.规划建设村民安置房。 建设用地为较为规则的方形地块，中间有一条河流通过，将小区分成两个区域。场地东西向面宽约为450米，南北面宽约180米,地块现状为空地，地势平坦，环境较好，交通便捷。 2.工程设计的主要依据 1. 业主提供的建设地块规划设计条件及设计要求 2. 《居住区规划设计规范》（2002） 3. 《XX市城市规划管理技术规定》 4. 现行的建筑设计规范、规定和标准 3.规划设计目标 1.协调好本地块和周围环境的关系、使本安置小区成为城市空间的有机组成部分； 2.充分利用地块及周围环境特点创造优美宜人的高品味人居环境； 3.功能分区合理，道路交通便捷，设施配套齐全； 4.创造出富有特色的建筑造型，丰富城市形象； 5.根据村民安置房的特点，注重地块开发的经济性。 4.规划设计思想 ①.以人为本的指导思想
景观设计说明范文 兰州石化学校园林规划设计 1.总述 石化学校新址位于兰州市安宁区兰州交通大学后部，新增总面积约128亩左右，其中建筑面积约占总面积的35～40％，道路面积约占总面积的15～20％，景观面积约占3～5％，绿化面积约占30～35％左右．新址新建行政楼一栋，教学楼一栋，图书馆与实验楼各一栋，学生宿舍四栋，综合楼一栋，体育场一个，食堂一座，还有活动中心与体育器材室及配电室等。建筑小品主要包括入口处的大门主广场、假山喷泉、花架一座、还有小游园的亭子一处、主楼边的广场与喷泉、主楼后花园中的亭子、以及宿舍楼前的花架一座、还有图书馆周边的小型广场以及雕塑，设计中还包括了一部分小品设计。总体效果见图纸2。 2.主体规划思想与设计理念 该设计以为广大师生服务为宗旨，目的在于为学生、老师提供一个防暑、防寒、防风、防尘、防噪的学习工作环境和优美的居住、生活、休息、活动场所。 该设计主要以规整式布局为主，在游园以及主楼后部林区采用自然式布局，做到规整与自然式相结合，在山水之间为学生提良好的学习环境。 主体建筑周围的绿化突出安静、清洁的特点，形成具有良好环境
的教学区。其布局形式与建筑相协调，为方便师生通行，多采取规则式布置。在建筑物的四周，考虑到室内的通风、采光的需要，靠近建筑物栽植了低矮灌木或宿根花卉，离建筑物八米以外栽植乔木，在建筑物的背阴面选用耐荫植物。园内树种丰富，并挂牌标明树种的名称、特性、原产地等，使整个校园成为普及生物学知识的园地。 本设计中设计理念主要突出以“人”为本，体现了校园文化特色和时代特色。 2.1以“人”为本，突出绿化服务功能： 校园的绿化本着为师生服务为主的原则，力求创造景色宜人、愉悦舒适的环境，为师生以及其他职工提供学习知识、交流思想、启发智力、表达感情、休闲娱乐的人性化空间。 2.2体现校园文化特色，突出“教书育人”的气氛： 充分挖掘校园环境特色和文化内涵，体现校园景观的文化特色，起到寓教于游的作用，来陶冶师生的情操，培养其健康向上的人生态度。 2.3体现时代特色，突出时代精神： 通过建筑、小品等现代材料的应用，建筑造型等的现代化设计，体现时代特色；在景观营造上，以植物造景为主，坚持乔、灌、草多层次复式绿化，坚持环境建设和功能建设同步，创造良好的生态环境和理想的读书治学环境，体现人与自然和谐发展的时代要求。 3.道路设计 主干道设计宽度为8米，次要道路设计路宽为4～6米，路边人
奥体中心游泳馆承包管理方案
一、项目介绍 郑州奥林匹克体育中心建设的目标是达到国际标准体育设施的要求，具备承办全国综合性运动会及国际A级单项比赛的条件，同时兼具全民健身、演艺娱乐、购物功能，集体育竞技、体育健身、体育产业为一体的多功能体育综合体。 根据项目的功能定位，奥体中心以体育场、体育馆、游泳馆三大建筑为主，辅以建设体育产业及配套车库等。全民健身活动场地充分利用场馆闲置空间布置。其中游泳馆建筑面积18607平方米，大型甲级馆，拥有3000座固定座位。拥有国际标准比赛池、全民健身池、热身池三座泳池。 二、总体思路 1.针对奥体中心游泳馆是一个全新的项目.我们认为管理好须做到三个结合一个重视； ㈠、政府指导与本土管理化相结合；㈡、专业管理与专项服务相结合；㈢、学习国内先进理念，科学手段与当地民情相结合；㈣、早期介入市奥体中心工作的重点之一，也是运营服务工作中的头等大事，必须引起高度重视。 1.管理模式：游泳馆作为奥体中心的配套附属设施，在向郑州市民
提供文体、娱乐等多元化综合配套服务的同时，也是郑州市对外展现形象及城市品位的一个窗口，因此在经营上建议以采用服务外包方式，交给专业的体育文化类公司运行，由部门监管、公司化管理、市场化运作，破解国有企业体制内的弊端，既可保证服务质量，又可以最大程度满足市民日益增长的文化体育类需求。 2.运营模式：资源整合、功能互补，形成“以体促商，以商养体”的以体育为主体，向外延伸辐射的24小时复合型体育城，以足够的规模效应串联交织各类产业，丰富业态。 3.游泳馆对外开放，场馆设施正常的维护及保养，由某某体育文化发展公司负责，因此支出的全部管理、运营及维护成本，均应由该公司自行承担. 4.游泳馆要经营必定要投资，从长远角度考虑，虽不以营利为目的，但也要尽量保证收支平衡，采用免费或低于市场价格收费的标准以维持持续经营，通过拓展多种经营项目和方式〔如举办各种民间活动、商业活动、组织社区文化活动、开办节假日庆祝活动、开办各种兴趣培训班等〕；充分发挥游泳馆功能作用，增加收益，服务市民。 5.对于奥体中心游泳馆的测算是依据对该项目的简单了解进行的推算，由于该项目在建中，得知的数据尚不完全，很难将测算做到极其深入细致，如本企业有幸与贵方合作，愿意在情况与数据更详尽时进
