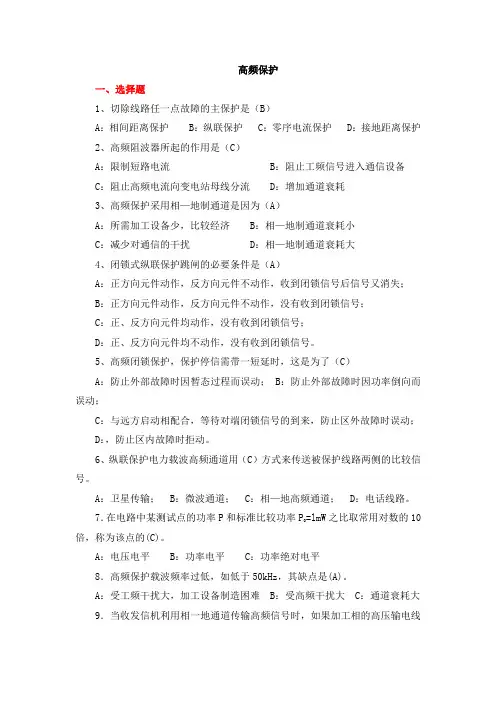

高频保护
一、选择题
1、切除线路任一点故障的主保护是（B）
A：相间距离保护B：纵联保护C：零序电流保护D：接地距离保护
2、高频阻波器所起的作用是（C）
A：限制短路电流B：阻止工频信号进入通信设备
C：阻止高频电流向变电站母线分流D：增加通道衰耗
3、高频保护采用相—地制通道是因为（A）
A：所需加工设备少，比较经济B：相—地制通道衰耗小
C：减少对通信的干扰D：相—地制通道衰耗大
4、闭锁式纵联保护跳闸的必要条件是（A）
A：正方向元件动作，反方向元件不动作，收到闭锁信号后信号又消失；
B：正方向元件动作，反方向元件不动作，没有收到闭锁信号；
C：正、反方向元件均动作，没有收到闭锁信号；
D：正、反方向元件均不动作，没有收到闭锁信号。
5、高频闭锁保护，保护停信需带一短延时，这是为了（C）
A：防止外部故障时因暂态过程而误动；B：防止外部故障时因功率倒向而误动；
C：与远方启动相配合，等待对端闭锁信号的到来，防止区外故障时误动；
D：，防止区内故障时拒动。
6、纵联保护电力载波高频通道用（C）方式来传送被保护线路两侧的比较信号。
A：卫星传输；B：微波通道；C：相—地高频通道；D：电话线路。
7．在电路中某测试点的功率P和标准比较功率P
=lmW之比取常用对数的10
倍，称为该点的(C)。
A：电压电平B：功率电平C：功率绝对电平
8．高频保护载波频率过低，如低于50kHz，其缺点是(A)。
A：受工频干扰大，加工设备制造困难B：受高频干扰大C：通道衰耗大
9．当收发信机利用相一地通道传输高频信号时，如果加工相的高压输电线对地短路，则(B)。
A：信号电平将下降很多，以至于本侧收不到对侧发出的信号
B：本侧有可能收得到，也有可能收不到对侧发出的信号
C：由于高频信号能耦合到另外两相进行传输，所以信号电平不会下降很多，本侧收信不会受影响
10．相—地制高频通道组成元件中，阻止高频信号外流的元件是(A)。
A：高频阻波器B：耦合电容器C：结合滤波器
11．高频通道中结合滤波器与耦合电容器共同组成带通滤波器，其在通道中的作用是(B)。
A：使输电线路和高频电缆的连接成为匹配连接
B：使输电线路和高频电缆的连接成为匹配连接，同时使高频收发信机和高压线路隔离
C：阻止高频电流流到相邻线路上去
12．在高频保护的通道加工设备中的(C)主要是起到阻抗匹配的作用，防止反射，以减少衰耗。
A：阻波器B：耦合电容器C：结合滤波器
13．高频保护的同轴电缆外皮应(A)。
A：两端接地B：一端接地C：不接地
14．线路分相电流差动保护采用(B)通道最优。
A：数字载波B：光纤C：数字微波
15．纵联保护相地制电力载波通道由(C)部件组成。
A：输电线路，高频阻波器，连接滤波器，高频电缆
B：高频电缆，连接滤波器，耦合电容器，高频阻波器，输电线路
C：收发信机，高频电缆，连接滤波器，保护间隙，接地刀闸，耦合电容器，高频阻波器，输电线路
16．在纵联方向保护中，工频变化量方向元件在正方向短路时正方向元件?F）的相角为（C）
（
+
A:90°B:0°C:180°
17．闭锁式纵联保护跳闸的必要条件是：高值启动元件启动后，(B)。
A：正方向元件动作，反方向元件不动作，没有收到过闭锁信号
B：正方向元件动作，反方向元件不动作，收到闭锁信号而后信号又消失C：正、反方向元件均动作，没有收到过闭锁信号
D：正方向元件不动作，收到闭锁信号而后信号又消失
18．下面高频保护在电压二次回路断线时可不退出工作的是(B)。
A：高频闭锁距离保护B：相差高频保护C：高频闭锁负序方向保护
19．高频闭锁方向保护发信机起动后当判断为外部故障时(D)。
A：两侧立即停信B：正方向一侧发信，反方向一侧停信
C：两侧继续发信D：正方向一侧停信，反方向一侧继续发信
20．采用分时接收法的收发信机当两侧同时发信时其收信回路(B)。
A：只接收对侧信号B：只接收本侧信号C：交替接收两侧信号
21．在运行中的高频通道上进行工作时，(B)才能进行工作。
A：相关的高频保护停用B：确认耦合电容器低压侧接地绝对可靠
C：结合滤波器二次侧短路并接地
22．为保证允许式纵联保护能够正确动作，要求收信侧的通信设备在收到允许信号时(C)。
A：须将其展宽至200～500msB：须将其展宽至100～200ms
C：不需要展宽D：将信号脉宽固定为lOOms
23．高频方向保护中(A)。
A：本侧启动元件(或反向元件)的灵敏度一定要高于对侧正向测量元件
B：本侧正向测量元件的灵敏度一定要高于对侧启动元件(或反向元件)
C：本侧正向测量元件的灵敏度与对侧无关
D：两侧启动元件(或反向元件)的灵敏度必须一致，且与正向测量元件无关24．线路断相运行时，高频零序、负序方向保护的动作行为与电压互感器的所接位置有关，在(A)时且接在线路电压互感器的不会动作。
A：本侧一相断路器在断开位置B：对侧一相断路器在断开位置
C：两侧同名相断路器均在断开位置
25．在高频闭锁零序距离保护中，保护停信需带一短延时，这是为了(C)。
A：防止外部故障时的暂态过程而误动B：防止外部故障时功率倒向而误动C：与远方启动相结合，等待对端闭锁信号的到来，防止区外故障时误动D：防止内部故障时高频保护拒动
26．高频闭锁零序保护中，保护发信10ms再停信，这是为了(B)。
A：防止外部故障时的暂态干扰而引起误动
B：等待对端闭锁信号到来，防止区外故障误动
C：防止外部故障时功率倒向而误动
27．纵联保护的通道异常时，其后备保护中的距离、零序电流保护应(A)。
A：继续运行B：同时停用C：只允许零序电流保护运行
28．闭锁式纵联零序方向保护在一次停电状态下，模拟正向故障试验。试验时，两侧收发信机投入直流与远方启信回路，高频通道接线完整，且通道指标正常；(A)。
A：通道不加衰耗，通入试验电气量，保护不出口跳闸
B：与通道衰耗无关，通入试验电气量，保护均出口跳闸
C：通道加10dB衰耗，通入试验电气量，保护才出口跳闸
D：通道加3dB衰耗，通入试验电气量，保护能出口跳闸
29．对于高频闭锁式保护，如果由于某种原因使高频通道不通，则(A，B、C)。
A：区内故障时能够正确动作B：功率倒向时可能误动作
C：区外故障时可能误动作D：区内故障时可能拒动
30．高频阻波器能起到(A，D)的作用。
A：阻止高频信号由母线方向进入通道B：阻止工频信号进入通信设备
C：限制短路电流水平D：阻止高频信号由线路方向进入母线
31．目前纵联电流差动保护应用的通道形式有：(A、B、D)。
A：光纤通道B：微波通道C：载波通道D：导引线
32．高频信号起闭锁保护作用的高频保护中，母差跳闸停信和断路器单跳位置停信的意图显然都是想让对侧的高频保护得以跳闸。但前者针对的是(A)，而后者针对的是(C)。
A：故障点在本侧流变与断路器之间B：故障点在本侧母线上
C：故障点在本侧线路出口
33.高频闭锁距离保护的优点是(D)。
A：对串补电容无影响B：能快速地反映各种对称和不对称故障
C：在电压二次断线时不会误动D：系统振荡无影响，不需采取任何措施。
34．高频闭锁方向保护的发信机发送的高频信号是（B）。
A.允许信号
B.闭锁信号
C.跳闸信号
35．在采用闭锁信号的纵联方向保护的出口控制逻辑中保护的高频闭锁信号与正方向元件的逻辑关系为（C）。
A：或的关系；B：与的关系；C：否的关系；
36．在高频通道中结合滤波器的作用是（A、C）。
A：隔离高压并实现阻抗匹配；
B：耦合电容一起构成带通滤过器；
C：与耦合电容一起构成带通滤过器并实现阻抗匹配。
二、判断题
1、闭锁式高频保护,判断故障为区内故障发跳闸命令的条件为：本侧停信元件在动作状态及此时通道无高频信号（即收信元件在不动作状态）。（×）
2、若微机保护装置和收发信机均有远方启信回路，两套远方启信回路可同时使用，互为备用。（×）
3、电路中任一点的功率(电流、电压)与标准功率之比再取其自然对数后的值，称为该点的功率绝对电平。（×）
4、高频保护停用，应先将保护装置直流电源断开。（×）
5、结合滤波器和耦合电容器组成的带通滤波器对50Hz工频应呈现极大的衰耗，以阻止工频串入高频装置。(√)
6、高频保护通道输电线衰耗与它的电压等级，线路长度及使用频率有关，使用频率愈高，线路每单位长度衰耗愈小。（×）
7、高频保护的停信方式有：断路器三跳停信，手动停信、其他保护停信及高频保护本身停信。(√)
8、发信机主要由调制电路、振荡电路、放大电路、高频滤波电路等构成。(√)
9、高频保护通道传送的信号按其作用的不同，可分为跳闸信号、允许信号和闭锁信号三类。(√)
10、采用远方启动和闭锁信号的高频闭锁距离保护，既可用于双电源线路也可用于单电源线路。（×）
11、高频保护启动发信方式有：保护启动；远方启动、手动启动。(√)
12、高压输电线路的高频加工设备是指阻波器、耦合电容器、结合滤波器和高频电缆。(√)
13、高频保护通道的工作方式，可分为长期发信和故障时发信两种。(√)
14、高频保护的工作方式采用闭锁式，即装置启动后，收到连续高频信号就起动出口继电器。（×）
15、高频保护在自动重合闸重合后随之发生振荡，保护装置将误动作。（×）
16、在高频闭锁零序保护中，当发生区外故障时，总有一侧保护视之为正方向，故这一侧停信，而另一侧连续向线路两侧发出闭锁信号，因而两侧高频闭锁保护不会动作跳闸。(√)
17、高频保护在短路持续时间内，短路功率方向发生改变，保护装置不会误动。(√)
18、高频保护在非全相运行中，又发生区外故障此时保护装置将会误动作。（×）
19、在高频闭锁距离保护中，为了防止外部故障除后系统振荡时，靠近故障侧的距离元件误停信，而导致保护装置误动作，所以距离元件停信必须经振荡闭锁装置控制。(√)
20、因为高频保护不反应被保护线路以外的故障，所以不能作为下一段线路的后备保护。(√)
21、高频振荡器中采用的石英晶体具有压电效应，当外加电压的频率与石英切片的固有谐振频率相同时，机械振荡的振幅就剧烈增加，通过石英切片的有功电流分量也随之大大增加，从而引起共振。(√)
22、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立，有独立的选相功能，有两套独立的保护专(复)用通道，断路器有两个跳闸线圈、每套保护分别启动一组。(√)
23、工频变化量方向纵联保护需要振荡闭锁。（×）
24．由高频闭锁距离保护原理可知，当发生短路故障，两侧启动元件都动作时，如有一侧停止发信，两侧保护仍然被闭锁，不会出口跳闸。(√) 25．从测量元件来看，一般相间距离保护和接地距离保护所接入的电压与电流没有什么不同。（×）
26．测量高频保护的高频电压时，可以使用绞合线。（×）
16.在运行中的高频通道上进行工作时，应确认耦合电容器低压侧接地措施绝对可靠后，才能进行工作。(√)
17.在高频通道上进行测试工作时，选频电平表应使用替代法。(×)
18.电力载波通信就是将语音或远动信号寄载于频率为40～500kHz的高频波之上的一种通信方式。(√)
19.运行中的高频保护，两侧交换高频信号实验时，保护装置需要断开跳闸压板。（×）
20.高频保护采用相—地制高频通道是因为相—地制通道衰耗小。(×)
21．所谓相一地制通道，就是利用输电线的某一相作为高频通道加工相。(√)
22.耦合电容器对工频电流具有很大的阻抗，可防止工频高压侵入高频收发信机。(√)
23.结合滤波器和耦合电容器组成一个带通滤波器。(√)
24.耦合电容器与连接滤过器(结合滤波器)共同完成输电线路与高频电缆波阻抗匹配的任务。(√)
25．在高频通道中连接滤波器与耦合电容器共同组成带通滤波器，其在通道中的作用是使输电线路和高频电缆的连接成为匹配连接，同时使高频收发信机和高压线路隔离。(√)
26．结合滤波器和耦合电容器组成的带通滤波器对50周工频应呈现极大的衰耗，以阻止工频串入高频装置。(√)
27．允许式高频保护必须使用双频制，而不能使用单频制。(√)
28．高频收发信机分时接收法是指当对侧发信时，本侧收发信机只收对侧信号，而当对侧不发信时，本侧收发信机才收本侧信号。(×)
29．若线路保护装置和收发信机均有远方起动回路肘，应将两套远方起动回路均投入运行。(×)
30．高频保护不仅作为本线路的全线速动保护，还可作为相邻线路的后备保护。(×)
31．对于闭锁式高频保护，判断故障为区内故障发跳闸令的条件为：本侧停信元件在动作状态及此时通道无高频信号(即收信元件在不动作状态)。(×) 32．一侧高频保护定期检验时，应同时退出两侧的高频保护。(√)
33．对于纵联保护，在被保护范围末端发生金属性故障时，应有足够的灵敏度。(√)
34．用电力线载波通道的允许式纵联保护比用同一通道的闭锁式纵联保护安全性更好。(√)
35．线路允许式纵联保护较闭锁式纵联保护易拒动，但不易误动。(√) 36．高频闭锁保护一侧发信机损坏，无法发信，当反方向发生故障时，对侧的高频闭锁保护会误动作。(√)
37．高频距离保护不受线路分布电容的影响。(√)
38．允许式保护控制载波机发信的接点为闭锁式保护停信的接点，该接点只有在正方向发生故障时才可能动作。(√)
39．闭锁式纵联保护跳闸的必要条件是高值启动元件动作，正方向元件动作，反方向元件不动作，收到过闭锁信号而后信号又消失。(√) 40．对闭锁式高频保护而言，断路器“位置停信”均应采用三相TWJ触点并联实现。(×)
41.闭锁式纵联保护在系统发生区外故障时靠近故障点一侧的保护将作用收发信机停信。(×)
42．双侧电源线路两侧装有闭锁式纵联保护，在相邻线路出口故障，若靠近故障点的阻波器调谐电容击穿，该线路两侧闭锁式纵联保护会同时误动作跳闸。(×)
43．高频闭锁负序方向保护在电压二次回路断线时，可不退出工作。(×) 44．高频闭锁负序功率方向保护，当被保护线路上出现非全相运行时，只有电压取至线路电压互感器时，保护装置不会误动。(√)
三、填空题
1．工频变化量正方向元件（F
+?）在正方向短路时测量的相角为（180）度，此时工频变化量反方向元件（F
-?）为（0）度。
2．纵联保护的通道主要有以下几种类型(电力线载波)、(微波)、(光纤)、和导引线)。
3．线路纵联保护载波通道的构成部件包括：(输电线路)、(高频阻波器)、(耦合电容器)、(结合滤波器)、(高频电缆)、(保护间隙)、(接地刀闸)和(收发信机)。
4．高频保护通道设备主要指：高频电缆、结合滤波器、(耦合电容器)、(阻波器)。
5．把需要传送的信号加到高频载波上的过程称为(调制)，可分为(调频)和（调幅)两种；它的反过程是(解调)。
6．电力载波高频通道有相一相制通道和(相一地制通道)两种构成方式。
7．闭锁式高频保护的通道一般选用(相一地)耦合方式，如果线路内部故障时（通道中断)，保护也不会拒动。
8．分相电流差动保护是通过架空地线复合光缆(OPGW)经光电转换，比较线路两侧电流的(相位)和(幅值)，来判别故障点范围的。
9．通信系统中通常以(dB)作为电平的计量单位。
10．结合滤波器的主要作用是(阻抗匹配)和(高低压隔离)。
11．高频阻波器是由(电感线圈)和(调谐电容)组成的(并联谐振电路)。对载波电流呈现(很大的)阻抗。
12．高频通道中的保护间隙用来保护(收发信机)和(高频电缆)免受过电压袭击。
13．在高频通道交换过程中，按下通道试验按钮，本侧发信，(200ms)后本侧停信，连续收对侧信号5s后，本侧启动发信(10s)。
14．如果以本侧发信作为起始零时刻，专用收发信机的通道试验逻辑如下：本侧收发信机0s发信，大约(200)ms后停信，间隔(5)s后本侧再次发信大约(10)s；对侧收发信机在收到信号大约后(2ms)后发信约(10)s。
15．为保证高频保护收发信机能可靠地接收到对端信号，要求通道裕度不低于(8.686)dB，即(1)Np。
16．某收发信机(内阻75Ω)收信灵敏启动电平为+4dBm，为了保证15dB的高频通道裕度，当收到对侧电平为20dB，时，装置应投入(10)dB衰耗。
17．运行中高频通道传输衰耗超过投运时的3dBm时，相当于收信功率降低(一半)。
18．在高频保护中所谓远方启动是指本侧（收信）机收到（对）侧的高频信号后起动发信机发出高频信号。
19．高频闭锁方向保护的启动元件有两个任务，一是起动（发信回去路）；二是开放（跳闸回路）；这是为了防止外部故障仅一侧纵联保护启动导致误动。
20．高频闭锁方向保护是比较线路两端功率方向的一种保护，当两侧收信机（均收不到闭锁信号）时，保护将动作；当两侧收信机（只要有一侧收到闭锁信号），保护将闭锁。
21．闭锁式纵联保护进行通道交换信号时，出现(3dB)信号告警，应立即向调度申请将两侧纵联保护(停用)，并通知有关人员处理。
22．在大量采用纵差保护之前，我国的线路纵联保护信号大致有三种：分别是
①(闭锁)信号；②(允许)信号；⑧(跳闸命令)信号。
23.闭锁式纵联保护跳闸的必要条件是高值起动元件动作且正方向元件(动作)，反方向元件(不动作)，收到过闭锁信号而后信号又消失。i 24．闭锁式高频方向保护在故障时启动发信，而(正向元件动作)时停止发信，其动作跳闸的基本条件是(正向元件动作且收不到闭锁信号)。
25．闭锁式高频保护在区外故障时，两侧都先(启动发信)。一侧正方向元件动作使高频信号停止；另一侧正方向元件不动作，通道上(高频信号)不会消失，故线路不会跳闸。
26．高压线路的纵联方向保护中通常采用任一反方向元件动作，立即闭锁正方向元件的停信回路，目的是防止故障(功率倒向)时保护误动作。
27．现代微机式高频方向保护中普遍采用正、反两个方向元件，其中反方向元件动作要比正方向元件动作(灵敏)。
30．方向高频保护是比较线路两端(功率方向)，当满足(功率方向同时指向线路)条件时，方向高频保护动作。
28．故障时发信的闭锁式方向高频保护(不受)振荡影响，区内故障伴随高频通道破坏，保护(可以)动作。
29．线路闭锁式纵联保护启动发信方式有：(保护)启动、(远方)启动和手动启动。
30．220kV线路闭锁式纵联保护的停信回路有(本保护停信)、(断路器跳闸位置停信)和(其他保护停信)。
31．环网中(区外故障)切除后，为防止功率倒向时高频保护误动，都采取了区外转区内时，(延时)开放保护的措施。
32．线路纵联保护的弱馈逻辑应满足以下三个条件：(弱电源侧故障检测元件动作)、(弱电源侧反方向闭锁元件不动作)、收到强电源侧发来的允许信号(允许式)或强电源侧发来的高频停信(闭锁式)。
33．光纤通信是以(光波)为载体，以(光导纤维)作为传输媒体，将信号从一处传输到另一处的一种通信手段。光纤按传输模式可分为(单模)和(多模)。
四、简答题
1．反应输电线路一侧电气量变化的保护(如距离保护，零序保护)为什么不能瞬时切除本线路全长范围内的故障
答：因为反应输电线路一侧电气量变化的保护难以区分本线路末端短路和相邻线路出口短路两种状态。如图2-13所示，本线路末端短路(K1)和相邻线路始端(K2)短路时，因为K1、K2两点间电气距离很近，阻抗很小，M侧感受的电压电流几乎是一样的，加上需考虑保护定值计算用的线路参数误差及电压互感器、电流互感器的测量误差，为了保证K2点短路M侧保护不超越，则K1点短路它也不能瞬时动作。因而它不能保护本线路全长范围内的故障。
2．什么叫高频保护
答：高频保护就是将线路两侧的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
3．结合滤波器在高频保护中的作用是什么
答：(1)它与耦合电容器组成一个带通滤过器即阻抗匹配，使架空线路和高频电缆达到匹配连接，当传送高频信号时，处于谐振状态，使高频信号畅通无阻，减少高频信号的传输衰耗。而对工频电压呈现很大的阻抗。
(2)使输电线路的波阻抗(约400Ω)与高频电缆的波阻抗(100Ω)相匹配。
（3)使高频收发信机与高压线路进一步隔离，以保证收发信机及人身安全。
4．电力载波高频通道有哪几种构成方式
答：①相一相制通道；②相一地制通道。
5．相—地制电力载波高频通道主要由哪些部件组成
答：①输电线；②阻波器；⑧耦合电容器；④结合滤波器；⑤高频电缆；
⑥收发信机(或载波机)。(分频滤波器)
6．在相同工作频率下，相—地制和相—相制高频通道的输电衰耗哪个大答：相一地制的衰耗大。
7．试解释高频通道中阻波器的作用是什么
答：阻波器的作用是将高频信号限制在被保护输电线路以内(两侧高频阻波器之内)，而不至于流到相邻线路上。一可以防止对邻线产生干扰，二可以减少高频信号的分流衰耗。
8．阻波器为什么要装在隔离开关的线路侧
答：变电站的运行方式可有多种形式的变化，将阻波器安装在隔离开关的线路侧，可使高频通道受变电站运行方式变化的影响降到最低，特别是在专用旁路(或母联兼旁路)断路器转代线路断路器运行时，仍然能够保证高频通道的完整。
9．高频收发信机可分为哪几个主要部分
答：发信部分；收信部分；接口和逻辑回路；电源部分。
10．为什么在结合滤波器与高频电缆之间要串有电容
答：1)某些结合滤波器和收发信机使高频电缆与两侧变量器直连，接地故障时有较大电流穿越。
2)工频地电流的穿越会使变量器铁芯饱和，使发信中断。
3)串入电容器为了扼制工频电流(对工频呈现高阻抗，对高频影响很小)。
11．为什么架空地线对地放电会引起两侧收发信机频繁启动发信
答：1)由于放电时频谱很宽，其中包含了收发信机工作频率；2)新型收发信机都有远方启信回路；3)架空地线也是高频通道传输的通路；
12．高频通道由哪些基本元件组成及各元件的功能。
答：(1)输电线路；三相线路都用以传送高频信号。
(2)高频阻波器：高频阻波器是由电感线圈和可调电容组成的并联谐振回路。当其谐振频率为选用的载波频率时，对载波电流呈现很大的阻抗(在1000Ω以上)，从而使高频电流限制在被保护的输电线路以内(即两侧高频阻波器之内)，而不致流到相邻的线路上去。对50Hz工频电流而言。高频阻波器的阻抗仅是电感线圈的阻抗，其值约为0.04Ω，因而工频电流可畅通无阻。
(3)耦合电容器：耦合电容器的电容量很小，对工频电流具有很大的阻抗，可防止工频高压侵入高频收发信机。对高频电流则阻抗很小，高频电流可顺利通过。耦合电容器与结合滤波器共同组成带通滤波器，只允许此通带频率内的高频电流通过。
(4)结合滤波器：结合滤波器与耦合电容器共同组成带通滤波器。由于电力架空线路的波阻抗约为400Ω，电力电缆的波阻抗约为100Ω或75Ω，因此利用结合滤波器与它们起阻抗匹配作用，以减小高频信号的衰耗，使高频收信机收到的高频功率最大。同时还利用结合滤波器进一步使高频收发信机与高压线路隔离，以保证高频收发信机及人身的安全。
(5)高频电缆：高频电缆的作用是将户内的高频收发信机和户外的结合滤波器连接起来。
(6)保护间隙：保护间隙是高频通道的辅助设备。用它保护高频收发信机和高频电缆免受过电压的袭击。
(7)接地开关：接地开关也是高频通道的辅助设备。在调整或检修高频收发信机和结合滤波器时，将它接地以保证人身安全。
(8)高频收发信机：高频收发信机用宋发出和接收高频信号。
13．什么是电平电压绝对电平和功率绝对电平有什么关系怎样计算答：电平单位是信号传输中用的最广泛的计量单位，我国现普遍采用dB(分贝)作为电平单位。
电路中任一点的功率P
1和另一点的功率P
2
之比的对数，称为电平(相对电
平)。
功率绝对电平：在电路中某测试点的功率P
X 和标准比较功率P
=lmW之比取
常用对数的10倍，称为该点的功率绝对电平，即
电压绝对电平：在电路中某测试点的电压U
X 和标准比较电压U
=0.775V之比
取常用对数的20倍，称为该点的电压绝对电平，即
功率绝对电平与电压绝对电平之间的换算关系为
式中Z——被测处的阻抗值。
另一种电平的定义是取功率或电压比值的自然对数，单位为Np(奈培)，即
N P 为非法定计量单位，dB与N
P
之间换算关系为1N
P
=8.686dB。
14．纵联保护在电网中的重要作用是什么
答：由于纵联保护可以实现全线速动，因此它可以保证电力系统并列运行的稳定性和提高输送功率、减小故障造成的损坏程度、改善与后备保护的配合性能。
15．闭锁式高频方向保护基本原理是什么
答：闭锁式的高频方向保护原则上规定每端短路功率方向为正时，不发送高频信号，为负时发送高频闭锁信号。因此在故障时收不到高频信号表示两侧都为正方向，允许出口跳闸；在一段相对较长时间内收到高频信号时表示两侧中有一侧为负方向，就闭锁保护。
16．举例说明何谓闭锁式纵联方向保护
答：在方向比较式的纵联保护中，收到的信号作闭锁信号用，叫闭锁式纵联方向保护。．
如下图所示，当BC线路发生短路时，保护启动元件动作发出闭锁信号，故障线路BC两端的判别元件判别为正方向，使收发信机停止发闭锁信号，两侧收不到闭锁信号而动作跳闸，而非故障线路AB的B端判为反方向故障，它们的正
方向判别元件不动作，不停信，非故障线路两端的收发信机收到闭锁信号，相应的保护被闭锁。
17．采用突变量功率方向元件构成的纵联保护，在系统振荡和非全相运行中是否会误动
答：不会误动。
18．高频闭锁式和允许式保护在发信控制方面有哪些区别(以正、反向故障情况为例说明)
答：(1)发生正向故障时，闭锁式保护发信后，由于正方向元件动作而立即停发闭锁信号。
(2)发生正向故障时，允许式保护由正方向元件动作而向对侧发出允许跳闸信号；
(3)发生反方向故障时，闭锁式保护长发信闭锁对侧高频保护。
(4)发生反方向故障时，允许式保护不发允许跳闸信号。
19．某型号纵联方向保护都装有正方向动作的方向元件F+和反方向动作的方向元件F-两个方向元件。试回答：
(1)当图2-11中k点发生故障时，故障线路两侧和非故障线路两侧这两个方向元件的动作行为。
(2)按下面四个时段分别叙述在NP线路上发生K（1），QF3单相跳闸又再重合于故障线路的过程中，装于MN线路两侧的闭锁式纵联零序方向保护发信和收信情况，1)启动元件启动开始6～8ms；2)从上述6～8ms到QF3跳闸前；3)从QF3单相跳闸后到重合闸前；4)重合于永久性故障情况。
答：(1)故障线路NP：两侧F+都动作，F-都不动作。
非故障线路MN：近故障点的一侧F+不动，F-动作；
远离故障点的一侧F+动作，F-不动作。
(2)NP线路上发生K（1），QF3单相跳闸又再重合的过程中，装于MN线路两侧的闭锁式纵联零序方向保护发信和收信情况：
1)启动元件启动后的6～8ms这段时间内，线路MN两侧都发信，两侧收信都收到闭锁信号。
2)从6～8ms到QF3单相跳闸前M侧不发信(停信)，N侧继续发信，两侧都收到闭锁信号。
3)从QF3单相跳闸到重合闸前，故障线路NP的QF3处于非全相运行，M侧不发信，N侧继续发信，两侧都收到闭锁信号。
4)QF3重合于永久性故障线路时，M侧不发信，N侧发信，两侧都收到闭锁信号。
20．请解释相关高频保护的下述概念。
(1)允许式和闭锁式；(2)长期发信和短期发信；
(3)相—地加工制和相—相加工制。
答：(1)允许式与闭锁式均为纵联保护通道的应用形式，其中允许式指线路一侧的纵联保护判别故障为正方向时向对侧发出允许信号，当本侧纵联保护判别为正方向故障且收到对侧保护的允许信号时动作于跳闸；闭锁式指线路一侧的纵联保护故障启动元件动作之后立即启动发信机向对侧发出闭锁信号，当判别为正方向故障时停止发信，当本侧纵联保护判别为正方向故障且收不到对侧保护的闭锁信号时动作于跳闸。
(2)长期发信、短期发信通常有两种解释：
1)长期发信、短期发信是指纵联保护通信设备的工作方式，其中，长期发信指正常运行呐波机长期发用于监视通道的导频(或监频)信号，故障时切换到特定频率信号的方式，多用于允许式纵联保护；短期发信指纵联保护所用收发信机正常时不发信，故障时由保护装置控制发信状态的方式，多用于闭锁式纵联保护。
2)用于描述闭锁式纵联保护收发信机的工作状态，闭锁式纵联保护在启动元件动作之后立即启动收发信机发信，判别为正方向故障后立即停止发信，此时称为短期发信；如果启动发信后收发信机未收到停止发信的命令，则收发信机将发信10s，此时称之为长期发信。
(3)相一地加工制指利用输电线路的某一相和大地作为高频通道的加工相，相—相加工制指利用输电线路的两相导线作为高频通道的加工相。
21．简述突变量纵联方向保护的优点。
答：（1）不受过渡电阻的影响；(2)不受系统振荡的影响；(3)不受非全相的影响；(4)不受负荷电流的影响；(5)灵敏度高且无电压死区。
22．闭锁”式纵联方向保护为何都要采用两个灵敏度不同的起动元件
答：纵联保护设两套起动元件分别起动发信以及开放跳闸回路，低定值元件起动发信回路；高定值的元件开放跳闸回路，这是为了防止外部故障时仅一侧纵联保护起动导致误动。如上图所示，在外部短路时，如N侧起动值略大，那么N侧的保护未起动，不发闭锁信号；而M侧的起动值略小，M侧保护起动，但其检测到的方向为正方向，也不发闭锁信号。这样两侧保护均收不到闭锁信号，保护动作于跳闸。采用两套定值起动发信、跳闸回路，当高定值条件满足准备跳闸时，由于高低定值间考虑足够的配合系数，如果低定值元件未损坏，可以认为两侧低定值元件均已起动发信。这样就保证纵联保护准备跳闸时是在两侧保护均已起动的状态下。
23、高频闭锁式纵联保护的收发信机为什么要采用远方启动发信
答：(1)采用远方启动发信，可使值班运行人员检查高频通道时单独进行，而不必与对侧保护的运行人员同时联合检查通道。
(2)还有最主要的原因是为了保证在区外故障时，近故障侧(反方向侧)能确保启动发信，从而使二侧保护均收到高频闭锁信号而将保护闭锁起来。防止了高频闭锁式纵联保护在区外近故障侧因某种原因拒绝启动发信，远故障侧在测量到正方向故障停信后，因收不到闭锁信号而误动。
24．何谓高频保护的远方启动发信
答：高频保护的远方启动发信是指每侧的收发信机，不但可以由本侧的启动发信元件启动发信，而且还可以由对侧的启动发信元件借助高频通道实现本侧发信。
25．为何要用远方启动？
答：利用远方启动发信的作用是：
(1)可以保证两侧启动发信与开放比相回路间的配合
(2)可以进一步防止保护装置在区外故障时的误动作
(3)便于通道检查。
26．请简述利用远方起信功能进行高频通道检查的交换信号过程
答：第一个5s：对侧发信；第二个5s：两侧发信；第三个5s，本侧发信。
27．闭锁式高频保护在区外故障时，故障反方向侧的保护启动发信元件损坏，请问该保护是否会动作为什么
答：不会误动作，因为有远方启动起信功能。
28．闭锁式纵联方向保护动作跳闸的条件是什么以图2-5为例，简述保护1至保护6的行为。
答：闭锁式纵联方向保护动作跳闸的条件为：高定值启动元件动作；保护启动发信；正向元件动作停信；无闭锁信号构成其动作条件。
图中k点故障；3、4侧保护启动发信→正向元作动作停信，且无闭锁信号，于是跳闸；2、5感受到反向故障发信，闭锁两侧保护，不跳闸；1、6正方向元件动作，收到对侧闭锁信号，不跳闸。
29．高频保护中跳闸位置停信的作用是什么
答：跳闸位置停信，是考虑当故障发生在本侧出口时，由接地或距离保护快速动作跳闸，而高频保护还未来得及动作，故障已被切除，并发出连续高频信号，闭锁了对侧高频保护，只能由二段带延时跳闸。为了克服此缺点，采用由跳闸位置继电器停信，使对侧自发自收，实现无延时跳闸。
30．在220kV及以上线路保护中后端子上设有TWJ的开入量触点输入，当TWJ动作后，闭锁式的纵联保护在启动元件未启动情况下，要将远方启信推迟100～160ms，请说明此功能的作用。
答：如果不设上述功能，则在一侧断路器三相断开的情况下发生本线路的故障(如用2-12中N侧断路器三相断开，线路发生内部故障)时，只有线路断路器合入的一侧(图2-12中的M侧)能够感受到故障，M侧启动元件动作后立即发信，但N侧由于断路器三相断开而不能感受到故障，启动元件不启动，经远方启信后连续发信10s，M侧收到N侧的信号将闭锁纵联保护，造成纵联保护拒动。为此，加入上述功能，N侧纵联保护在TWJ动作的情况下收到对端信号，如果启动元件未动作，则将远方启信功能推迟100～160ms，在此时间内M侧纵联保护可以跳闸。
31．什么是功率倒向功率倒向时高频保护为什么有可能误动目前保护采取了什么主要措施
答：某线路发生故障，当近故障侧断路器先于远故障侧断路器跳闸时，将会引起与故障线路并行的线路上电流方向反转的情况，该现象称之为功率倒向。
非故障线路发生功率倒向后，反向转正向侧纵联方向(或超范围距离)保护如不能及时收到对侧闭锁信号(或对侧的允许信号不能及时撤除)，则有可能发生误动。
目前采取的主要措施有：反方向元件的动作范围大于对侧正方向元件动作范围；反方向元件动作速度快于正方向元件；反方向元件返回带一定的延时；反方向元件闭锁正方向元件；保护装置感受到故障方向由反方向转为正方向时，延时跳闸等。
32．42．对于正常运行情况下发生的第一次短路故障振荡闭锁都采用短时开放距离保护I、Ⅱ段的方法(例如短时开放160ms)。请简要说明为什么不采取长期开放保护的方法
答：如果采用长期开放保护的方法则将可能导致区外故障并引起振荡时距离保护的误动。例如图2-21中装于MN线路的距离保护在发生区外短路并导致
E M 、E
N
电源间的振荡时，如果振荡闭锁长期开放保护则阻抗继电器只要在振荡中
误动将导致距离保护误动。现在实行短时开放的方法，当区外故障并导致系统振荡时当两侧电动势的夹角摆开到足以使阻抗继电器误动的角度之前(这段时间一般大于200ms)振荡闭锁锁短时开放时间已过，重新闭锁距离保护的I、Ⅱ段了，避免了误动。
33．哪些保护动作后会启动500kV线路的“远方直跳”保护
答：失灵、过电压、线路电抗器保护。
34．为什么说高频闭锁距离保护具有高频保护和距离保护两者的优点？
答：高频闭锁方向保护可以快速地切除保护范围内部的各种故障，但却不能作为下一条线路的后备保护。至于距离保护，它只能对线路中间60%～70%长度的范围内的故障，两侧均瞬时切除，而在其余30%～40%长度的范围内，近故障侧瞬时切除故障，而远故障侧要以第Ⅱ段时限延时切除。由于在距离保护中所用的主要继电器都是实现高频方向保护所必需的，因此，把两者结合起来，
作成高频闭锁距离保护，它在内部出口故障时两侧均能够瞬时动作，而在外部故障时仍具有时间阶梯特性，所以它兼有高频方向和距离两种保护的优点。
35．请问什么叫作高频闭锁距离保护
答；利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理而构成的高频保护，称为高频闭锁距离保护。
36．如何在T接线路中实现瞬时速动保护功能可以采用哪些保护形式
答：采用多端纵联保护，包括电流差动、纵联方向、纵联距离等。
37．某阻抗Ⅲ段继电器向第三象限带有偏移特性，能否用它与收发信机配合构成高频闭锁距离保护为什么
答：不行。反方向故障时可能误动。
38．为什么不允许用电缆并接在收发信机通道入口引出高频信号进行录波答：1)通道入口具有许多干扰信号而线滤之后是比较单纯的高频信号。
2)通道入口可收到邻相的高频信号，造成对本相高频保护的误判断。所以应线滤之后取线滤之后的信号。
3)到录波器高频电缆如并于通道入口，会导致阻抗匹配变坏，同时也可能将干扰信号引入调频收发信机。
39．方向高频保护中的方向判别元件按什么原则进行整定
答：采用电流元件作为方向判别元件，按被保护线路末端发生金属性故障时灵敏系数大于3整定。采用方向阻抗元件作为方向判别元件，按被保护线路末端发生金属性故障时灵敏系数大于2整定。
40．非全相运行对哪些纵联保护有影响如何解决非全相运行期间健全相再故障时快速切除故障的问题
答：非全相运行对采用零序、负序等方向元件作为发停信控制的纵联保护有影响，对判断两侧电流幅值、相位关系的差动等纵联保护无影响。因此，非全相期间应自动将采用零序、负序等方向元件作为发停信控制的纵联保护退出运行，非全相运行期间健全相再故障时，应尽量使用不失去选择性的纵联保护。
41．非全相运行对高频闭锁负序功率方向保护有什么影响
：___________ 班级: ___________ 序号：___________ 输电线路的距离保护习题 一、填空题： 1、常规距离保护一般可分 为、和三部分。 2、距离保护I段能够保护本线路全长的。 3、距离保护第Ⅲ段的整定一般按照躲开来整定。 4、阻抗继电器按比较原理的不同，可分为式 和式。 5、方向阻抗继电器引入非故障相电压的目的是为了__________________________________。 6、若方向阻抗继电器和全阻抗继电器的整定值相同，___________继电器受过渡电阻影响 大，继电器受系统振荡影响大。 7、全阻抗继电器和方向阻抗继电器均按躲过最小工作阻抗整定，当线路上发生短路时， _______________继电器灵敏度更高。 8、校验阻抗继电器精工电流的目的是__________________。 9、阻抗继电器的0°接线是指_________________，加入继电器的___________________。 10、助增电流的存在，使距离保护的测量阻抗，保护范 围，可能造成保护的。 11、根据《220~500kV电网继电保护装置运行整定规程》的规定，对50km以下的线路，相间距离保护中应有对本线末端故障的灵敏度不小于的延时保护。 二、选择题： 1、距离保护装置的动作阻抗是指能使阻抗继电器动作的。
（A）最小测量阻抗；（B）最大测量阻抗；（C）介于最小与最大测量阻抗之间的一个定值；（D）大于最大测量阻抗的一个定值。 2、为了使方向阻抗继电器工作在状态下，故要求继电器的最大灵敏角等于被保护线路的阻抗角。最有选择；（B）最灵敏；（C）最快速；（D）最可靠。 3、距离保护中阻抗继电器，需采用记忆回路和引入第三相电压的 是。 （A）全阻抗继电器；（B）方向阻抗继电器；（C）偏移特性的阻抗继电器；（D）偏移特性和方向阻抗继电器。 4、距离保护是以距离元件作为基础构成的保护装置。 (A)测量；（B）启动；（C）振荡闭锁；（D）逻辑。 5、从继电保护原理上讲，受系统振荡影响的有。 (A)零序电流保护；（B）负序电流保护；（C）相间距离保护；（D）相间过流保护。 6、单侧电源供电系统短路点的过渡电阻对距离保护的影响是。 (A)使保护范围伸长；（B）使保护范围缩短；（C）保护范围不变；（D）保护范围不定。 7、方向阻抗继电器中，记忆回路的作用是。 （A）提高灵敏度；（B）消除正向出口三相短路的死区；（C）防止反向出口短路动作；（D）提高选择性。 8、阻抗继电器常用的接线方式除了00接线方式外，还有。（A）900接线方式? （B）600接线方式? （C）300接线方式? （D）200接线方式 三、判断题： 1、距离保护就是反应故障点至保护安装处的距离，并根据距离的远近而确定动作时间的一种保护装置。（） 2、距离Ⅱ段可以保护线路全长。() 3、距离保护的测量阻抗的数值随运行方式的变化而变化。（） 4、方向阻抗继电器中，电抗变压器的转移阻抗角决定着继电器的最大灵敏角。（） 5、阻抗继电器的最小精确工作电压，就是最小精确工作电流与电抗变压器转移阻抗值的乘积。（） 6、在距离保护中，“瞬时测定”就是将距离元件的初始动作状态，通过起动元件的动作而固定下来，以防止测量元件因短路点过渡电阻的增大而返回，造成保护装置拒绝动作。()
欢迎阅读 第一章绪论 习题 1-1在图1-1所示的网络中，设在d点发生短路，试就以下几种情况评述保护1和保护2对四项基本要求的满足情况： （1）保护1按整定时间先动作跳开1DL,保护2起动并在故障切除后返回； （2）保护1和保护2同时按保护1整定时间动作并跳开1DL和2DL； （3）保护1和保护2同时按保护2整定时间动作并跳开1DL和2DL； （4）保护1起动但未跳闸，保护2动作跳开2DL； ）、 dz·J K lm(1)、 被 =1.5， zq 3种 t10＝2.5s。 1 求电流I段定值 （1）动作电流I’dz I’dz＝K’k×Ｉd·B·max＝1.3×4.97＝6.46（kA） 其中Ｉd ＝E S/（X s＋X AB）＝（37/3）/（0.3＋10×0.4）＝4.97（kA） ·B·max (2) 灵敏性校验，即求l min l min = 1/Z b×(（3/2)·E x/ I’dz－X s,max) = 1/0.4×( (37/2) / 6.46 －0.3)=6.4 (km)
l min % = 6.4/10 ×100% = 64% > 15% 2 求电流II段定值 (1) 求动作电流I’’dz 为与相邻变压器的瞬动保护相配合，按躲过母线C最大运行方式时流过被整定保护的最大短路电流来整定（取变压器为并列运行）于是 ＝E S/（X s＋X AB＋X B／2）＝（37/3）/（0.3＋4＋9.2/2）＝2.4（kA）Ｉd ·C·max I’’dz＝K’’k·Ｉd·C·max＝1.1×2.4＝2.64（kA） 式中X B＝U %×（U2B / S B）＝0.075×（352／10）＝9.2（Ω） d （2）灵敏性校验 K’’lm=Ｉd·B·min / I’’dz＝3/ 2×4.97／2.64＝1.63 > 1.5满足要求（3 t’’ 3 （1） I 式中 （2） K lm (1) 考虑C 4. (1) Ｉg 取n1=400/5 （2）继电器动作电流 I段I’dz·J＝K jx×I’dz/ n1=6.46×103/80 = 80.75（Ａ） II段I’’dz·J =2.64×103/80 = 33（Ａ） III段I dz·J = 523 / 80 = 6.54（Ａ） 5 求当非快速切除故障时母线A的最小残压 非快速保护的动作区最靠近母线A的一点为电流I段最小保护范围的末端，该点短路时母线A的残余电压为
1、在继电保护整定计算中，通常要考虑系统的（最大）、（最小）两种极端运行方式。 2、电力系统整定计算时不考虑过渡电阻的短路，称为（金属性）短路。 3、输电线路的短路可分为（相间短路）、（接地短路）两类。 4、短路时总要伴随产生很大的（短路电流），同时使系统中（电压）降低。 5、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为（主保护）。 6、继电器具有特定延时动作的称为延时动作，没有特定延时动作的称为（瞬时动作）。 7、DL代表（电磁型电流）继电器。 8、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为（继电器）。 9、电压互感器的误差有（幅值误差和角度误差）。 10、电压互感器一次电压和二次电压相位不同，称为（角度误差）。 11、继电保护用的电流互感器极性端标定是：一次电流从极性端流入，而二次电流从非极性端（流入）。 12、保护用电流互感器除用常规条件选择外，还应进行（百分之十误差曲线）校验。 13、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的（相位）。 14、微机保护获取零序电压可（零序电压滤过器）和（软件计算法）获得。 15、在正常运行中，零序电流滤过器有不平衡电流输出，它是由电流互感器的（励磁电流不平衡）产生的。 16、单相式负序电压滤过器滤掉零序电压通常采用输入端接入（线电压）的方法。 17、单相式负序电压滤过器其输出端的电压只与输入电压中的（负序分量电压）成正比。 18、单相式负序电压滤过器与正序电压滤过器内部结构（相同）。 19、单相式负序电流滤过器滤去零序分量的办法有（零序补偿法）和输入端（输入两相电流差）两种。 20、流过电流互感器一次电流的可能最大值与额定值之比，称为（一次电流）倍数。 21、时间继电器当输入量消失时，应能迅速（复归）。 22、转动舌片式的过电压继电器舌片吸起时，一方面使继电器线圈的阻抗（增大），另一方面使磁路磁阻（减小），因而电磁力矩也就基本不变。 23、为使电压继电器的电磁力矩随着舌片的转动而明显变化，可将继电器线圈阻抗中的（电阻成分）增大。 24、为防止雷击输电线路放电引起电流速断保护误动作，故须采用（带小时延的中间）继电器。 25、限时电流速断保护的保护范围要求达到（被保护线路的全长）。 26、定时限过电流保护可作为（本线路主保护的后备及相邻线路和元件的）后备。 27、过电流保护的自起动系数应根据具体的（网络接线和负荷性质）确定。 28、输电线路的三段式保护由（电流速断、限时电流速断和过电流）保护构成。 29、继电保护的原理图有（归总式）原理图和（展开式）原理图两种。 30、使继电器正常位置时的功能产生变化称为（启动）。 31、不满足灵敏性要求的保护装置，它是（不允许）装设的。 32、采样定理是指被采样信号中的最高频率信号为，则采样频率必须（≥）。 33、一个高于采样频率2倍的频率成分在采样后将被错误地认为是一个低频信号，产生了（混叠）误差。 34、相间短路保护功率方向继电器采用90°接线，其目的是防止（保护安装出口处两相短路）造成保护拒动。 35、整流型功率方向继电器引入记忆回路的目的是（消除保护安装出口处三相短路速动保护的拒动）。 36、按90°接线的功率方向继电器用于阻抗角为60°的被保护线路上，要使继电器最灵敏，继电器的内角应为（30）°，最灵敏角为（-30）°。 37、为防止非故障相电流影响造成相间短路保护功率方向继电器误动，保护直流回路应采用（按相起动）接线。 38、相间方向电流保护，如果要改变它的保护方向，可将（输入电流或电压的其中之一反极性）接入。 39、中性点直接接地系统，当发生单相金属性接地时，故障点故障相电压（0）、零序电压（最大），（变
距离保护整定计算例题 题目：系统参数如图，保护1配置相间距离保护，试对其距离I 段、II 段、III 段进行整定，并校验距离II 段、III 段的灵敏度。取z1=0.4/km ，线路阻 抗角为75 ，Kss=1.5，返回系数Kre=1.2，III 段的可靠系数Krel=1.2。要 求II 段灵敏度 1.3~1.5，III 段近后备 1.5，远后备 1.2。 解： 1、计算各元件参数，并作等值电路 Z MN =z 1l MN =0.430=12.00 Z NP =z 1l NP =0.460=24.00 Z T = 100% K U T T S U 2=1005 .105 .311152 =44.08 2、整定距离I 段 Z I set1=K I rel Z MN =0.8512=10.20 t I 1=0s Z I set3=K I rel Z NP =0.85 24=20.40 t I 3=0s 3、整定距离II 段并校验灵敏度 1)整定阻抗计算 (1)与相邻线路I 段配合
Z II set1=K II rel (Z MN +Kbmin Z I set3 )=0.8(12+2.0720.40)=43.38 (2)与变压器速断保护配合 Z II set1=K II rel (Z MN +Kbmin Z T )=0.7(12+2.0744.08)=72.27 取Z II set1=Min( (1),(2))=43.38 2)灵敏度校验 K II sen =MN set II Z Z 1 =43.38/12=3.62 ( 1.5)，满足规程要求 3）时限 t II 1=0.5s 4、整定距离III 段并校验灵敏度 1)最小负荷阻抗 Z Lmin Z Lmin =Lman L I U min =Lman N I U 9.0=35.03 /1109.0?=163.31 Cos L =0.866， L= 30 2）负荷阻抗角方向的动作阻抗Z act （30） Z act （30 ）= re ss rel L K K K Z min =2 .15.12.131.163??=75.61 3）整定阻抗Z III set1， set =75 (1)采用全阻抗继电器 Z III set1= Z act （30 ） =75.61， set =75 （2）采用方向阻抗继电器 Z III set1 = )cos() 30(L set act Z ??-?=) 3075(61.75?-?COS =106.94
实验二 距离保护 （1）实验目的 1. 了解距离保护的原理； 2. 熟悉相间距离保护的圆特性； 3. 掌握距离保护的逻辑组态方法。 （2）实验原理及逻辑框图 1.距离保护的原理及整定方法； 由于电流保护整定值的选择、保护范围以及灵敏系数等方面都直接受电网接线方式及系统运行方式的影响，在35KV 及以上电压的复杂网络中，很难满足选择性、灵敏性以及快速切除故障要求，为此采用距离保护来实现。 距离保护是反应故障点至保护安装地点之间的距离（阻抗），并根据距离的远近而确定动作时间的一种保护装置。 距离保护的Ⅰ段： 它和电流保护的Ⅰ段很类似，都是按躲开下条线路出口处短路，保护装置不误动来整定，可靠系数一般取0.8-0.85。AB K dz Z K Z =?2 ' 距离保护的Ⅱ段： 按以下两点原则来整定： 1）与相邻线路距离保护第Ⅰ段相配合，)'(12 ''??+=dz fz AB K dz Z K Z K Z K K -----一般取0.8；fz K -------应采用当保护1第Ⅰ段末端短路时可能出现的最 小值。如果遇到有助增电流或外汲电流的影响，系数fz K 取小。 2）躲开线路末端变电所变压器低压侧出口处短路时的阻抗值。 K K -----一般取0.7；fz K -------应采用当短路时可能出现的最小值。 计算后，取以上两式中的较小一个，动作时限为下条线路一段配合，一般为0.5S 。 校验：灵敏度一般为≥1.25。 距离保护的Ⅲ段： 一般按躲开最小负荷阻抗来整定。 2.距离保护评价 1）可以在多电源复杂网络中保证动作的选择性。 2）距离Ⅰ段不能保护全长，两端合起来就是30%-40%的线路不能瞬时切除，须经0.5S 的延时才能切除，在220KV 及以上电网中有时候是不满足稳定性要求的，不能作为主保护。 3）由于阻抗继电器同时反应于电压的减低和电流的增加而动作，它较电流、电压保护灵敏。 4）距离Ⅰ段的保护范围不受系统运行方式变化影响，其他两段影响也小，保护范围比较稳定。 5）距离保护接线复杂，可靠性比电流保护低。
●()系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证 设备和系统的安全。中性点直接接地系统 ●4|采用二次谐波制动原理构成的变压器差动保护由差动元件、二次谐波制动、()及TA 断线检测等部分构成。差动速断元件 ●安全生产管理人员安全资格培训时间不得少于()学时;每年再培训的时间不得少于()学 时。48,16 ●安装接线图包括()、屏背面接线图及端子排图。屏面布置图 ●安装接线图包括屏面布置图、屏背面接线图及()。端子排图 ●安装接线图包括屏面布置图、屏背面接线图及端子排图。对 ●按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯,由监控主机与各 功能子系统通讯的方式称为分布式变电站自动化系统。对 ●按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯,由监控主机与各 功能子系统通讯的方式称为集中式变电站自动化系统。错 ●备用电源自动投入的一次接线方案按照备用方式可以分为明备用和()方式。暗备用 ●备用电源自动投入装置保证在工作电源故障退出后能够继续获得电源,使变电所的所用 电正常供电。对 ●备用电源自动投入装置动作时,通过合工作线路断路器或备用变压器断路器实现备用电 源的投入。错 ●备用电源自动投入装置动作时间应考虑故障点有一定的去游离和恢复绝缘时间。对 ●备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则,这主要是考虑故障 点的绝缘恢复时间。错 ●备用电源自动投入装置动作时间主要考虑故障点去游离时间为原则,以减少电动机的自 起动时间。错 ●备用电源自动投入装置工作时,备用电源投入到持续性故障,备用电源断路器将()。加速 断开 ●备用电源自动投入装置工作时,备用电源投入到持续性故障上,备用电源断路器将加速断 开。对 ●备用电源自动投入装置工作时,备用电源投入到故障时,继电保护应不动作。错 ●备用电源自动投入装置工作时,备用电源只能投入一次。对 ●备用电源自动投入装置工作时,当备用电源无压时,备自投装置应迅速动作。错 ●备用电源自动投入装置工作时,当电压互感器二次断线时,自投装置应不动作。对 ●备用电源自动投入装置工作时,当工作母线不论任何原因电压消失,()均应投入。备用电 源 ●备用电源自动投入装置工作时,当工作母线不论任何原因电压消失,备用电源均应投入。 对 ●备用电源自动投入装置工作时,当工作母线不论任何原因电压消失,工作变压器均应投 入。错 ●备用电源自动投入装置工作时,当工作母线失压时,自投装置应不动作,发出异常信号。错●备用电源自动投入装置工作时,当工作母线失压时,自投装置应正确动作。对 ●备用电源自动投入装置应保证工作电源断开后,备用电源才能投入,这样可以防止()。将 备用电源投入到故障上 ●备用电源自动投入装置应保证工作电源断开后,工作线路才能投入。错 ●本线路的零序电流II段保护动作电流的整定原则为()。与本线路零序电流I段保护配合●本线路的零序电流II段保护动作电流的整定原则为与下级线路零序电流I段保护配合。
继电保护试题 一、填空题 1、对动作于跳闸的继电保护，在技术上一般应满足、、、四个基本要求。 2、过电流继电器的启动电流返回电流，其返回系数1。 3、后备保护包括和。 4、运行中应特别注意电流互感器二次侧不能；电压互感器二次侧不能。 5、三段式电流保护中，段灵敏度最高，段灵敏度最低。 6、中性点可接地或不接地运行变压器的接地后备保护由和组成。 7、阻抗继电器的精确动作电流是指使动作阻抗降为时对应的测量电流。 8、采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开，经一定时间延时后重合，若不成功再跳开。 9、变压器纵差动保护需要进行和，以使正常运行时流入到差动回路中的电流为0。 10、中性点直接接地系统发生短路故障后，的故障分量电压最大，的故障分量为0。 11、一般重要的电力元件配备两套保护，一套称为主保护，一套称为___________。答案：后备保护 12、电流继电器返回系数的概念是指返回电流与___________的比值。 答案：动作电流 13、电流速断保护的优点是简单可靠、___________。 答案：动作迅速 14、通过所研究保护装置的短路电流为最大的运行方式称为___________。 答案：最大运行方式 15、定时限过电流保护的动作时限是按_______来选择的。 答案：阶梯原则 16、对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。 答案：零序过电压保护 17、零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_______。 答案：高 18、电流继电器的_______电流与动作电流的比值称为继电器的返回系数。 答案：返回 19、能使过电流继电器动作的最小电流称为继电器的_____。 答案：动作电流 20、在电流保护的基础上加装方向元件，是为了保证继电保护的_____。 答案：选择性 二、简答题 2距离保护中选相元件的作用有哪些 4重合闸前加速保护有哪些优点？ 5对于纵差动保护，产生不平衡电流的最本质原因是什么？ 6变压器一般应装设那些保护？其中那些是主保护？
继电保护试题库 一、选择题： 1、省电网220千伏及以上线路、母线、发电机、变压器、电抗器等电气元件正常运行均应有（ C ）； 若快速保护退出，必须采取临时措施，否则一次设备必须停役。 (A)高频保护； (B)后备保护； (C)快速保护； (D)过流保护 2、距离保护Ⅱ段的保护范围一般为（ C ）。 (A)线路全长85%； (B)线路全长； (C)线路全长及下一线路的30%~40%； (D)线路全长及下一线路全长 3、110kV线路TV二次电压回路断线时对重合闸同期的影响是（ B ）。 (A)可实现同期合闸； (B)不能实现同期合闸； (C)可能能实现同期合闸； (D)也有可能不能实现同期合闸、可实现检无压合闸 4、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（ C ）。 (A)立即动作； (B)延时动作； (C)不应动作； (D)视短路时间长短而定 5、PT失压时，线路微机保护应将（ C ）自动闭锁。 (A)电流差动保护； (B)电流速断保护； (C)距离保护； (D)零序电流保护 6、继电保护室（含高压室）空调设备应随时处于完好状态，温度设为（ C ）℃，应控制继保室 内（含高压室）环境温度在5~30℃范围内，应防止不良气体和灰尘侵入。 (A)15； (B)20； (C)25； (D)30 7、零序电流的大小，主要取决于（ B ）。 （A）发电机是否接地；（B）变压器中性点接地的数目； （C）用电设备的外壳是否接地；（D）故障电流。 8、只有发生（ C ），零序电流才会出现。 (A)相间故障； (B)振荡时； (C)接地故障或非全相运行时； (D)短路。 9、过流保护加装复合电压闭锁可以（ C ）。 (A)加快保护动作时间； (B)增加保护可靠性； (C)提高保护的灵敏度； (D)延长保护范围。 10、零序保护能反应下列哪种故障类型（ A ）。 （A）只反映接地故障；（B）反映相间故障；（C）反映变压器故障；（D）反映线路故障。 11、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（ B ）。 (A)距故障点越远就越高； (B)距故障点越近就越高； (C)与故障点距离无关； (D)距离故障点越近就越低。 12、大电流接地系统中，任何一点发生单相接地时，零序电流等于通过故障点电流的（ C ）。 (A)2倍； (B)1.5倍； (C)1／3倍； (D)1／5倍。 13、在大接地电流系统中，故障电流中含有零序分量的故障类型是（ C ）。 (A)两相短路； (B)三相短路； (C)两相短路接地； (D)与故障类型无关。 14、电力系统发生振荡时，各点电压和电流（ A ）。 （A）均作往复性摆动；（B）均会发生突变；（C）电压摆动，电流不变；（D）均不变。 15、快速切除线路与母线的短路故障，是提高电力系统的（ A ）的最重要的手段。 （A）暂态稳定；（B）静态稳定；（C）动态稳定；（D）热稳定。 16、对电力系统的稳定性干扰最严重的是（ B ）。 (A)投切大型空载变压器； (B)发生三相短路故障； (C)系统内发生二相接地短路； (D)发生单相接地。 17、快速切除线路任意一点故障的主保护是（ C ）。 （A）距离保护；（B）零序电流保护；（C）纵联保护；（D）相间过流保护。 18、主保护拒动时，用来切除故障的保护是（ A ）。
2019年继电保护作业安全生产模拟考试题库及答案 微信也可以搜索小程序或者公号“安全生产模拟考试一点通””进行全部题库练习和模拟考试，错题练习，成绩测评。 第1题、【判断题】中性点直接接地系统发生接地故障，接地故障点的零序电压最高。A、正确B、错误 正确答案：A 第2题、【判断题】中性点直接接地运行的变压器接地保护,零序电流取自变压器中性点电流互感器二次侧。 A、正确 B、错误 正确答案：A 第3题、【判断题】中性点直接接地运行的变压器接地保护通常采用三段式零序电流保护。 A、正确 B、错误 正确答案：B 第4题、【判断题】中性点经小电阻接地系统进行短路电流计算时,零序网络按接入3倍中性点电阻计算。 A、正确 B、错误 正确答案：A 第5题、【判断题】中性点经消弧线圈接地的主要目的是减小单相接地故障电流,促进电弧自行熄灭,避免发展成相间短路或烧断导线。 A、正确 B、错误 正确答案：A 第6题、【判断题】中性点采用电阻接地时可以避免中性点接消弧线圈带来的谐振过电压。 A、正确 B、错误 正确答案：A 第7题、【判断题】中间继电器一般带有多付触点,且触点容量较大。 A、正确 B、错误 正确答案：A 第8题、【判断题】中间继电器可增大保护固有动作时间,避免避雷器放电造成保护误动。
正确答案：A 第9题、【判断题】中间继电器可用于增加触点容量、接通断路器的跳闸回路。 A、正确 B、错误 正确答案：A 第10题、【判断题】中间继电器在继电保护中主要实现动作信号。 A、正确 B、错误 正确答案：B 第11题、【判断题】中间继电器的文字符号表示为KT。 A、正确 B、错误 正确答案：B 第12题、【判断题】为了保证电气作业的安全性，新入厂的工作人员只有接受工厂、车间等部门的两级安全教育，才能从事电气作业。 A、正确 B、错误 正确答案：B 第13题、【判断题】为保证内部短路故障时差动保护的灵敏度,变压器差动保护动作特性采用动作圆特性。 A、正确 B、错误 正确答案：B 第14题、【判断题】为保证内部短路故障时差动保护的灵敏度,变压器差动保护动作特性采用比率制动特性。 A、正确 B、错误 正确答案：A 第15题、【判断题】为保证电流互感器的综合误差满足小于10%的要求,电流互感器接入的二次负载阻抗要大于限制值。 A、正确 B、错误 正确答案：B 第16题、【判断题】为保证电流互感器的综合误差满足小于10%的要求,电流互感器接入的二次负载阻抗要小于限制值。
继电保护试题 1 题 号 一 二 三 四 五 六 总 分 审核分 得 分 阅 卷 一、判断题（每题0.5分，共30题15分） 1、 对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。（√） 2、 在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制 的测量、判别等主要元件的动作灵敏度。（×） 3、 继电保护装置检验分为验收检验、定期检验和事故检验三种。（×） 4、 继电保护装置试验所用仪表的精确度应为0.2级。（x ） 5、 在保护和测量仪表中，电流回路的导线截面不应小于4mm 2 。（×） 6、 需要变更工作成员时，必须经过工作票签发人同意。（×） 7、 保护装置的二次接线变动时或改动时，应严防寄生回路的存在。没用的线必须切除。变动直流 二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。（×） 8、 跳闸出口继电器的动作电压一般应为额定电压的50%----70% 。（√） 9、 工作票签发人可以兼任该项工作的工作负责人。（×） 10、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运 行状态的能力。（×） 11、测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。（x ） 12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。 （×） 13、在全部停电或部分停电的电气设备上工作，经值班员执行停电和验电后，可以不再装设接地线，悬挂标示牌和装设遮栏。（×） 14、当需将保护的电流输入回路从电流互感器二次侧断开时,必须有专人监护,使用绝缘工具, 并站 在绝缘垫上，断开电流互感器二次侧后，便用短路线妥善可靠地短接电流互感器二次绕组。（×） 15、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。（√） 16、在现场进行继电保护装置或继电器试验所需直流可以从保护屏上的端子上取得。（×） 17、对于传送大功率的输电线路保护，一般宜于强调可信赖性；而对于其它线路保护，则往往宜于 强调安全性。（×） 18、凡接触现场运行的继电保护装置、安全自动装置及二次回路的所有人员，不论其所属专业，都 必须遵守《继电保护和电网安全自动装置现场工作保安规定》。（√） 19、由于变压器在1.3倍额定电流时还能运行10秒，因此变压器过流保护的过电流定值按不大于 1.3倍额定电流值整定，时间按不大于9秒整定。 （×） 20、零序电流保护虽然作不了所有类型故障的后备保护，却能保证在本线路末端经较大过渡电阻接 地时仍有足够灵敏度。（√） 21、对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是：先跳 故障相，重合单相，后加速跳单相。（×） 22、断路器失灵保护的相电流判别元件的整定值，在为了满足线路末端单相接地故障时有足够灵敏 度，可以不躲过正常运行负荷电流。（√） 23、当一个半断路器接线方式一串中的中间断路器拒动，启动失灵保护，并采用远方跳闸装置，使 线路对端断路器跳闸并由对侧重合闸先重合。（X ） 24、从保护原理上就依赖相继动作的保护，允许其对不利故障类型和不利故障点的灵敏系数在对侧 开关跳开后才满足规定的要求。（√） 25、一般来说，高低压电磁环网运行可以给变电站提供多路电源，提高对用户供电的可靠性，因此应尽可能采用这种运行方式。（×） 26、新安装的继电保护装置经过运行单位第一次定检后，发生由于安装调试不良造成的不正确动作，但是在投入运行尚在一年以内，根据规程规定，责任属基建单位。（×） 27、直流系统接地时，采用拉路寻找、分段处理办法：先拉信号，后拉操作，先拉室外、后拉室内原则。在切断各专用直流回路时，切断时间不得超过3s ，一旦拉路寻找到就不再合上，立即处 理。（×） 28、为使变压器差动保护在变压器过激磁时不误动，在确定保护的整定值时，应增大差动保护的5 次谐波制动比。(×) 29、零序电流保护在电网发生振荡时容易误动作。（X ） 30、工频变化量阻抗继电器在整套保护中最显着的优点是出口故障时高速动作，反应过渡电阻能力强。（V ） 二、单项选择题（每题1分，共25题25分） 1. 用实测法测定线路的零序参数，假设试验时无零序干扰电压，电流表读数为10A ，电压表读数 为10V ，瓦特表读数为50W ，零序阻抗的计算值为（B ）。 A. 0.5+j0.866Ω；B. 1.5+j2.598Ω；C ： 1.0+j1.732Ω 2. 在大接地电流系统中的两个变电站之间，架有同杆并架双回线。当其中的一条线路停运检修， 另一条线路仍然运行时，电网中发生了接地故障，如果此时被检修线路两端均已接地，则在运行线路上的零序电流将（ Ａ ）。 A ． 大于被检修线路两端不接地的情况 B ． 与被检修线路两端不接地的情况相同 C ． 小于被检修线路两端不接地的情况 3. 开关非全相运行时，负序电流的大小与负荷电流的大小关系为 ( A )。 A. 成正比；B ．成反比；C ．不确定 4. 试验接线如图，合上开关K ，电压表，电流表，功率表均有读数，打开K 时U 不变，但I 和W 的读 单位:_____________ 部门_____________ 姓名________________ ---------------------------------------------------封---------------------------------装-----------------------------线-----------------------------------------------
SEL-321相间距离保护静态特性与动态特性及试验方法 [ 日期：2006-01-21 ] [ 来自：网友&网络] 摘要介绍在调试过程中对采用负序阻抗方向元件的保护装置进行特性测试时应注意的问题，以SEL-321的相间距离保护为例，分析了距离保护静态动作特性及动态动作特性与测试方法及两者之间的关系。 Schweitzer工程试验室(SEL)的微机线路保护采用了带补偿的负序阻抗方向元件(带补偿的负序阻抗方向元件详见文献［1］，［2］及SEL提供的SEL-321/321-1指导手册)。在负序阻抗平面上，当发生不对称故障时，若实际测量负序阻抗Z2=U2/I2(式中U2，I2分别为输入继电器的故障电压、电流的负序分量)的点落在z2=Z2Fb(式中z2为测量负序阻抗在线路负序阻抗角方向的投影，Z2Fb为SEL继电器根据不同Z2计算出的正向动作阈值)曲线下侧时(z2≤Z2Fb)判别为正方向故障，落在z2=Z2Rb(式中Z2Rb为SEL继电器根据不同Z2计算出的反向动作阈值)曲线上侧时(z2≥Z2Rb)判别为反方向故障。这种负序方向元件的整定值和动作特性与装置运行的实际系统负序阻抗有关，因此在对采用这种负序方向元件的保护进行继电器检验、试验时，应注意试验方法，如果用检验传统继电器的试验方法，很可能会遇到一些问题。 1相间距离保护静态动作特性的试验方法 SEL-321微机线路保护，具有相间及接地距离保护、方向过流保护和故障定位的功能，针对不平衡故障，它的方向元件采用了带补偿的负序方向元件。其相间距离保护的方向阻抗元件与负序方向元件是结合在一起的，因此，在对该保护元件特性进行测试时，不能用测试一般方向阻抗保护特性的方法，而必须注意试验的电流、电压的幅值和相位，若与保护装置所在实际系统故障时的情况相差太远，就可能造成距离元件已起动，但由于具有特定整定值的负序方向元件没有起动而使保护无法动作的情况。 某变电站综合自动化系统中110 kV线路采用了SEL-321，该线路全长为3.8 km，系统简化单线图如图1所示。 图中GR为保护对侧系统电源，GS为保护后方经110 kV/35 kV变压器所接的1个小水电。保护配置为3段相间距离保护，4段零序保护。保护的负序方向元件定值设置为：正向Z2基本阈值Z2F=-12.5 Ω，反向Z2基本阈值Z2R=0.5 Ω；相间距离保护的设置为：第1段定值Zzd1= 0.07 Ω，第2段定值Zzd2=0.33 Ω，第3段定值Zzd3=2.8 Ω，线路阻抗角 L=70°，方向阻抗特性圆如图2所示。110 kV线路保护SEL-321相间距离保护方向阻抗圆MHO特性 各段阻抗特性动作区在阻抗平面上分别在下式表示的阻抗圆内，由各段阻抗定值Zzd决定阻抗圆的大小： 即有边界圆： 式中 U——阻抗继电器测量的母线电压； Zzd——阻抗继电器的阻抗整定值； I——阻抗继电器测量的电流；
一、选择题： 1、距离保护Ⅱ段的保护范围一般为（C ）。 A、线路全长85%； B、线路全长； C、线路全长及下一线路的30%~40%； D、线路全长及下一线路全长 2、过流保护加装复合电压闭锁可以（ C ）。 A、加快保护动作时间； B、增加保护可靠性； C、提高保护的灵敏度； D、延长保护范围。 3、零序保护能反应下列哪种故障类型（ A ）。 A、只反映接地故障； B、反映相间故障； C、反映变压器故障； D、反映线路故障。 4、系统在（ C ）下出现负序电流。 A、正常时 B、三相对称短路时 C、两相短路或单相接地时 5、接线组别为Y/d11接线时变压器高低侧相位相差（ B ）且低压侧超前。 A、15° B、30° C、45° D、60° 6、变压器发生内部故障时的主保护是（A）保护。 A、瓦斯； B、差动； C、过流； 7 、电流互感器极性对（C ）没有影响。 A、差动保护 B、方向保护 C、电流速断保护 D、距离保护 8、两台变压器并列运行的条件是(D)。 A、变比相等； B、组别相同； C、短路阻抗相同； D、变比相等、组别相同、短路阻抗相同 9、备用电源自动投入装置应保证动作几次？( A ) A、一次； B、二次； C、三次； D、四次 10、电流互感器变比为600/5,当一次电流为1200安培时,二次电流为( B )。 A、5A； B、10A； C、12A 二、判断题 1、变压器中性点装设阀型避雷器是为了防止操作过电压。（√） 2、距离保护突然失去电压时要误动作。（√） 3、断路器跳闸时间加上保护装置的动作时间就是切除故障的时间。（√）
4、瓦斯保护和差动保护的范围是一样的。（×） 5、复合电压闭锁过流保护中复合电压元件由负序电压和低电压两部份元件组成。（√） 6、投入保护装置的顺序为：先投入出口压板，后投入直流电源；停用保护装置的顺序与此相反。（×） 7、继电保护的三误是误碰、误试验、误接线。（√） 8、对继电保护的基本要求是：正确性、快速性、灵敏性、可靠性。（×） 9、为提高保护动作的可靠性，不允许交直流共用一根电缆。（√） 10、零序保护中的3IO可以从中性点电流互感器和各相电流互感器零序接线中获取。（√）
电力系统继电保护试题以及答案 电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分 1．过电流继电器的返回系数（B） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（B） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A） A．有机会只切除一条线路B．有机会只切除一条线路 C．100%切除两条故障线路D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（D） A．方向性B．可靠性 C．灵敏性D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D） A．90°接线B．3 0、3 0 C.-3 、-3 D．-3 0、3 0 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B） A．全阻抗继电器B．方向阻抗继电器 C．偏移特性阻抗继电器D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D） A．0°接线B．90°接线 C．3 0、3 0 D．A、A+ 3 0零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A） A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大 C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大 9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A） A．选择性B．可靠性 C．灵敏性D．速动性 10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）
如下图所示网络中采用三段式相间距离保护为相间短路保护。已知线路每公里阻抗Z 1=km /Ω，线路阻抗角?=651?，线路AB 及线路BC 的最大负荷 电流I m ax .L =400A ，功率因数cos ?=。K I rel =K ∏rel =，K I ∏ rel =，K ss =2，K res =，电源 电动势E=115kV ，系统阻抗为X max .sA =10Ω，X min .sA =8Ω，X max .sB =30Ω，X min .sB =15Ω；变压器采用能保护整个变压器的无时限纵差保护；t ?=。归算至115kV 的变压器阻抗为Ω，其余参数如图所示。当各距离保护测量元件均采用方向阻抗继电器时，求距离保护1的I ∏∏I 、、段的一次动作阻抗及整定时限，并校 验I ∏∏、段灵敏度。（要求∏sen ≥；作为本线路的近后备保护时，I ∏sen ≥；作为相邻下一线路远后备时，I ∏sen ≥） 解：（1）距离保护1第I 段的整定。 1） 整定阻抗。 11.Z L K Z B A rel set -I I ==Ω=??6.94.0308.0 2)动作时间：s t 01=I 。 （2）距离保护1第∏段的整定。 1）整定阻抗：保护1 的相邻元件为BC 线和并联运行的两台变压器，所以 ∏段整定阻抗按下列两个条件选择。
a ）与保护3的第I 段配合。 I -∏∏+=3.min .11.(set b B A rel set Z K Z L K Z ） 其中， Ω=??==-I I 16.124.0388.013.Z L K Z C B rel set ； min .b K 为保护3 的I 段末端发生短路时对保护1而言的最小分支系数（见图 4-15）。 当保护3的I 段末端K 1点短路时，分支系数为sB AB sB sA b X X X X I I K ++==12 （4-3） 分析式（4-3）可看出，为了得出最小分支系数，式中SA X 应取最小值min .SA X ；而SB X 应取最大值max .SB X 。因而 max .min .min .1sB AB sA b X Z X K ++ ==1+30 30 4.08?+= 则 Ω=?+??=∏ 817.25)16.12667.14.030(8.01.set Z b ）与母线B 上所连接的降压变压器的无时限纵差保护相配合，变压器保护范围直至低压母线E 上。由于两台变压器并列运行，所以将两台变压器作为一个整体考虑，分支系数的计算方法和结果同a ）。 ?? ? ??+=-∏∏2min .1t b B A rel set Z K Z L K Z =Ω=? +??078.66)27.84667.14.030(8.0 为了保证选择性，选a ）和b ）的较小值。所以保护1第 ∏段动作阻抗为
在“距离与零序保护试验”菜单可以定性分析距离保护各段动作的灵敏性和可靠性，能 一次性自动完成相间距离Ⅰ、Ⅱ、Ⅲ段定值和接地距离Ⅰ、Ⅱ、Ⅲ段定值校验，根据规程，一般是以5%误差为标准对动作值进行定点校验，即距离保护Ⅰ、Ⅱ、Ⅲ段在0.95 倍定值时，应可靠动作；在1.05 倍定值时，应可靠不动作。 1、保护相关设置： 保护定值设置： （2）保护压板设置： 在“定值整定”里，把运行方式控制字“投I 段接地距离”、“投II 段接地距离”、“投III 段接地距离”、“投I 段相间距离”、“投II 段相间距离”、“投III 段相间距离”均置“1”，其他的均置“0”；
在“压板定值”中，仅把“投距离保护压板”置“1”；在保护屏上，仅投“距离保护”硬压板。 2、试验接线： 将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连；再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。 将测试仪的开入接点“A”、“B”、“C”、“R”分别与保护装置的分相跳闸出口接点“跳A”、“跳B”、“跳C”以及“重合闸”接点相连。测试仪的开入量公共端“+KM”与保护装置的公共端相连。做距离保护试验时如果不带重合闸试验可以不用接重合闸出口，也可以直接一个开入量。具体如下图所示：
继电保护试题答案 一、填空题（在下列各题的空格内填入恰当的内容，共20分，）： 1.测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应 大于10M欧姆。 2.所谓继电保护的“四性”是选择性、快速性、灵敏性和可靠性。 3.在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为： 强电控制回路，不应小于 1.5mm2；弱电控制回路，不应小于0.5mm2。 4.WFB-800变压器差动保护通常采用波形比较和二次谐波制动两种方法躲励 磁涌流。 5.防止跳跃继电器的电流线圈应接在防跳保持节点和跳闸线圈之间。 6.WXH-801(802)零序保护中使用的零序电压是自产3U0。 7.电压互感器二次回路通电试验时，为防止二次侧向一次侧反充电，应二次回路断开 外，还应一次熔断器取下或断开刀开关。 8.电流互感器的二次回路与电压互感器的二次回路，不得共用一根电缆，电流互感器 二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线 亦应置于同一电缆内。 9.当阻抗继电器的动作阻抗等于0·9倍整定阻抗时，流入继电器的最小电流称之 为最小精工电流，精工电流与整定阻抗的乘积称之为精工电压。 10.继电保护装置试验所用仪表的精度应为__0.5____级。 11.主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动， 母差保护采用了电压闭锁元件。 12.WXH-801(802)装置跳闸出口采用了“三取二”闭锁，任一种保护压板退出后其__ 启动____元件不应退出，只是封锁其___跳闸__逻辑。 13.WMH-800母线保护装置要求母线上各元件TA的极性端必须一致；一般母联采 一组TA，装置默认母联TA的极性与I母上的元件一致。 14.“相-地”制电力线载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波 器_、高频电缆、保护间隙、接地刀闸、高频收发信机组成。 15.发电机与系统（或两个不同的系统）之间，同期并列的理想条件是__发电机电压与 系统电压大小相等、相位相同和频率相等。 16.在最大负荷情况下保护动作时，直流母线不应低于额定电压的_____80%_____，最 高不应超过额定电压的_____115%____。 17.WXH-801(802) 保护装置发告警Ⅰ包括_电流求和自检错、定值错、CT回路异 常、开出错。 18.WXH-802沟通三跳触点在重合方式在三重方式或停用、重合闸未充满电、 装置出现“致命”错误或装置失电时输出。 19.变压器励磁涌流的特点有______包含很大的非周期分量___、包含有大量的高次谐波 分量，并以二次谐波为主、_____励磁涌流出现间断_____。 20.在“二十五条重点要求”提出：为提高继电保护的可靠性，对重要的线路和设备必 须坚持设立两套互相独立主保护的原则，两套保护宜为不同原理和不同厂家 的产品。对重要元件应充分考虑后备保护的设置。 二、选择题（答案可能不唯一，多选或少选均不得分，共20分，每题１分）: 1.变压器的纵差动保护______ B______。
