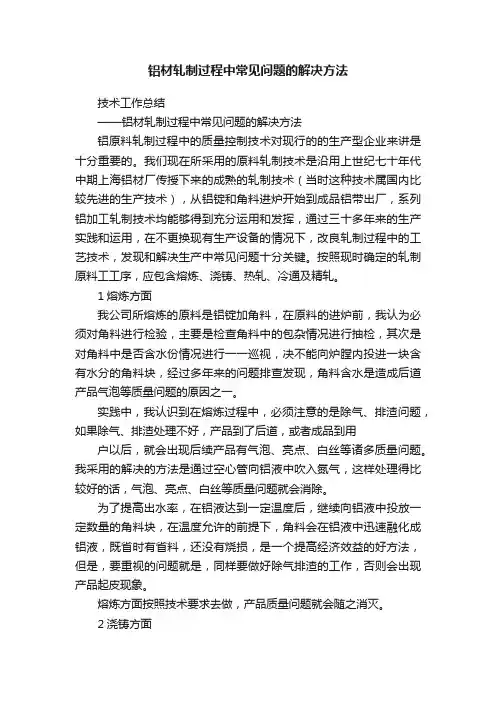

技术工作总结
——铝材轧制过程中常见问题的解决方法
铝原料轧制过程中的质量控制技术对现行的的生产型企业来讲是十分重要的。我们现在所采用的原料轧制技术是沿用上世纪七十年代中期上海铝材厂传授下来的成熟的轧制技术（当时这种技术属国内比较先进的生产技术），从铝锭和角料进炉开始到成品铝带出厂，系列铝加工轧制技术均能够得到充分运用和发挥，通过三十多年来的生产实践和运用，在不更换现有生产设备的情况下，改良轧制过程中的工艺技术，发现和解决生产中常见问题十分关键。按照现时确定的轧制原料工工序，应包含熔炼、浇铸、热轧、冷通及精轧。
1熔炼方面
我公司所熔炼的原料是铝锭加角料，在原料的进炉前，我认为必须对角料进行检验，主要是检查角料中的包杂情况进行抽检，其次是对角料中是否含水份情况进行一一巡视，决不能向炉膛内投进一块含有水分的角料块，经过多年来的问题排查发现，角料含水是造成后道产品气泡等质量问题的原因之一。
实践中，我认识到在熔炼过程中，必须注意的是除气、排渣问题，如果除气、排渣处理不好，产品到了后道，或者成品到用
户以后，就会出现后续产品有气泡、亮点、白丝等诸多质量问题。我采用的解决的方法是通过空心管向铝液中吹入氮气，这样处理得比较好的话，气泡、亮点、白丝等质量问题就会消除。
为了提高出水率，在铝液达到一定温度后，继续向铝液中投放一定数量的角料块，在温度允许的前提下，角料会在铝液中迅速融化成铝液，既省时有省料，还没有烧损，是一个提高经济效益的好方法，但是，要重视的问题就是，同样要做好除气排渣的工作，否则会出现产品起皮现象。
熔炼方面按照技术要求去做，产品质量问题就会随之消灭。
2浇铸方面
铝液经过一定时间的静止后，就可以浇铸。此时的模具一定要经过安全检查，按照操作规程操作，将模具倾斜到一定角度，铝液慢慢的向模具内倒入，不可太快。太快易造成铝液中夹杂的气体不能排出，引起坯块密度小于2.7×103Kg/m3（结构疏松），其强度低于sb＝80～100MPa，轧制后尤其是到了后续加工制品时会出现各种质量等问题。一次浇铸后的补缩要适时进行，在铸块没有硬化前将铝液倒入凹处填平，以确保坯料尺寸达到工艺单要求。
3热轧方面
铸块经过削去两边表层以后进轧机首道轧制，切不可使用温度过高的铸块坯料，因为热轧时会同时向轧制的坯料两边喷乳化油，以达到润滑辊面的效果，此时坯料如果温度过高，坯料进入轧辊时，由于上下两个平面并不是同时接触到等温、等量的乳化
油，坯料整体的冷塑性变形强化程度也就不一样，从轧辊中间出来的被轧制过的坯料不是平行直接向前，而是向上翘曲，形成一个卷筒状，头部又连接上正在轧制的坯料尾部，这就是粘辊，一旦粘辊，轻者要停机处理，重者会造成设备损伤，更有严重的是造成停工停产，因为这事的坯料较厚，没有工具可以剪断，铝产品和其它金属产品不一样的是，又不能用气割，十分棘手。而且往往是在几秒钟的时间内形成，操作者较难控制住，唯一的预防措施是不使用温度过高的坯料。
热轧一般要经过多道轧制，轧制中，在制品不能碰及地面，一旦有杂质粘上，极难发现，形成产品后就会出现黑丝，亮点等情况，如果被划痕，有会出现划伤，且一般都是后续产品经过着色、氧化后才会发现，所以生产中应十分小心。
4冷通方面
冷却后，对在制品继续进行轧制，此时要调好轧辊的压下量，因为冷轧铝带材对变形过程有一个基本要求，沿板带宽度各部分有均一的纵向延伸。压下量如分布不均，板带宽度上下各窄条就会相应的发生延伸不均，从而在窄条之间产生内应力。当这个窄条内应力足够大时，就会引起带材翘曲，即产生波浪，板带材的好坏就是指板带材的翘曲度。冷轧生产对轧带坯板形的要求是：同板差小，凸度、纵向差适当。同板差的控制是带坯板形控制的关键所在。到了精轧时，可以以增加张力来调整状况，但在冷通时，没有张力调整，就只能用精细控制压下来掌握进行轧制。
冷通分两道进行，现我们采用的是串联式流水作业轧制，中间用导辊平台相连，省工省力，缺点是作业连贯性要求高，压下调整技术性强，需经过培训方能上岗。
5精轧方面
主要要控制厚度，轧制中必须掌握厚度变化，准确及时测量厚度，按中心值掌握生产测厚与调节，尽可能使铝带的厚度在中心两侧0.01毫米之内，波动超过0.01毫米，应进行调节。
6润滑材料的温度控制方面
工艺润滑系统是为轧机提供一定的压力、流量、温度、清洁度的润滑冷却介质系统，主要作用是减低轧制过程中带材的温升，提供充分的润滑，防止金属擦伤和磨损轧辊，以及出现带材缺陷和印痕。
经过多年的实验，我和我的同事们改变了原来用机油润滑的惯例，采用乳化油润滑，既节约了成本，又不污染环境，产品表面的光洁度也符合客户要求，但在轧制过程中需要将其保持在一定的温度范围内，过高或过低的温度都将影响轧制产品效果及产品质量，不同轧机有不同的温度，最高可达60度。
以上是我对从事铝轧制原料工领导工作近三十几年来的一点技术总结，主要是一点实践经验汇报。当然，在我主管的工作范围内，还有如金属轧制工，金属挤压工，维修电工、钳工、起重工、车工等工种的岗位，类似技术方面的总结不
再一一表述。
以上汇报，敬请专家指正。 2010.10.
铝合金按所含主要元素成分可分为： 1、工业纯铝1XXX系（1350工业纯铝） 2、AL-Cu合金2XXX系（2024AL-Cu合金） 3、AL-Mn合金3XXX系 4、AL-Si合金4XXX系 5、AL-Mg合金5XXX系 6、AL-Mg-Si合金6XXX系 7、AL-Zn-Mg-Cu合金7XXX系 8、AL-Li合金8XXX系 6063化学主要成分： 硅Si：0.20-0.6%；铁Fe:0.35%；铜Cu：0.10%；锰Mn：0.10%；镁Mg：0.45-0.9%；铬Cr：0.10%；锌Zn：0.10%；钛Ti：0.10%；铝Al：余量 该合金特点：挤压性能好易挤压，中等强度，关键是具有良好的氧化性能，给铝门窗型材一个好的装饰面。 6061合金主要成分： Mg：0.8-1.2%，Si：0.4-0.8%，Fe：0.7%，Cu：0.15-0.4%，Mn：0.15%，Cr：0.04-0.35%，Zn：0.25%，Ti：0.15%，Al：余量。
工业铝型材的简单分类与用途 1、6063，6063A，6463A，6060工业用铝合金型材。除广泛用作建筑门窗和幕墙结构与装饰材料外，还大量用作室内家具、卫生间、散热器、升降梯扶手型材及一般工业用管材和棒材。 2、6061，6068铝合金工业型材。主要用作冷藏箱、集装箱底板、卡车车架部件、船舶上层结构件、轨道车辆结构件、大型货车结构及其他机械用结构件。 3、6106铝合金工业型材。广泛用于各种要求耐腐蚀的管、线材和棒材。 4、6106，6101B铝合金工业型材。专用于生产高强度电母线，各种导电体材料。 5、6005铝合金工业型材。主要用作梯子、电视天线、电视发射架等。 6、6005A铝合金工业型材。用于生产要求强度高、断面复杂的高速列车、地铁列车、轻轨列车、双层列车、豪华大巴等现代交通运输工业的关键材料，用于大型车辆的整体外形结构件、重要受力部件和大型装饰部件。 7、6351T6铝合金工业型材。多用于公路交通设施挤压结构件和要求强度高的输气、输油、输水管道等。 8、其他铝合金工业型材。如2024.7075等高强铝合金型材、棒材，也正在开发，并拟新建立式淬火炉和大型拉矫机等，以适应大批量生产。
制品缺陷及产生的原因克服方法 ■真空泡 原因：厚壁部的料流快速冻结，收缩受到阻止，充模不足因而产生内部真空泡。模具温度不合适。料筒温度不合适。注塑压力和保压不足。 处理方法避免设计不均匀壁厚结构。修正浇口位置使流料垂直注入厚壁部。提高模具温度。降低料筒温度。增加注塑压力和保压压力。 ■因水分的存在而产生气泡 原因：粒料的干燥程度不够而引起树脂水解。 处理方法：充分进行预干燥注意料斗的保温管理 ■熔合痕 原因：模料筒温度不合适。注塑压力不合适。模具温度不作乱。模槽内未设排气孔。 处理方法：提高料筒温度。增大注塑压力。提高模具温度。设置排气孔。 ■凹痕 原因：因冷却速度较慢的厚壁内表的收缩而产生凹痕（壁厚设计不合理）。注塑压力不够。注塑量不够。模具温度过高或注塑后的冷却不够。保压不足。浇口尺寸不合理。避免壁厚的不均匀。
处理方法：提高注塑压力。增大注塑量。如模具温度合理则需加长冷却时间。处长保压时间。放大浇口尺寸，特别是其厚度。 ■糊斑（全部或部分变色） 原因：料筒温度设定不合理。料筒内发生局部存料现象。树脂侵入料筒和注口的结合缝内（长期存料）。装有倒流阀或倒流环。因干燥不够而引起的水解。注塑机容量过大。 处理方法：降低料筒温度。避免死角结构。设法消除结合部的缝隙。避免使用倒流阀和倒流环。按规定条件进行预干燥。选择适当容量的注塑机。 ■银纹 原因：料筒温度不合适。流料的停留时间过长。注塑速度不合适。浇口尺寸不合理。粒料的干燥度不够。注塑压力不合适。 处理方法：降低料筒温度。消除存料现象。降低注塑速度。放大浇口尺寸。按规定条件进行预干燥。降低注塑压力。 ■浇口处呈现波纹（不透明） 原因：注塑速度不合适。保压时间不合适。模具温度不合理。浇口尺寸不合理。 处理方法：提高注塑速度。缩短保压时间，使充模后不再有熔料注入。提高模具温度。放大浇口尺寸。 ■漩纹及波流痕 原因：模具温度不合适。注塑压力不合适。浇口尺寸不合理。
加入域工具常见问题 1、未知省份错误 工具出现如上图所示提示框的原因是由于用户没有归属省份，请与工程师联系修正此错误。 2、终端加入域问题及解决 01、终端加入域报2698错误 故障处理： 2698错误基础信息是：此版本的Windows不能加入到域。一般此错误是由于用户尝试在WinXP HOME版上执行加入域造成。目前无法加入域。 请重新安装商业版的操作系统，有关商业版的安装介质和使用许可请与系统管理员联系。 02、终端加入域报1231错误 故障处理： 1231错误基础信息是：无法访问网络。一般此错误是由某个必须启动的服务没有成功启动造成的。终端加入域前应检查TCP/IP NetBIOS Helper服务是否启动, TCP/IP NetBIOS Helper服务必须启动。 03、终端加入域后无法在桌面创建文件 故障处理： 由于终端的Profile权限没有被赋予完全控制权限。请重新配置用户Profile 的权限，将权限配置为完全控制权限。然后退出域，重新加入域。 04、终端加入域后，域帐号登录无法看到原用户桌面图标等用户配置文件项 故障处理： 由于终端的Profile权限没有被赋予完全控制权限。请浏览到C:\document and
settings\，右键点选当前本机用户profile的文件夹，选择“属性”，在文件夹属性对话框中选择“安全”标签页，将本机administrators组添加为完全控制权限。 05、终端加入域后，终端用户帐号被锁定，无法登录域 故障处理： 由于终端帐号被服务器锁定，所以无法登录到域请终端部署人员联系终端部署管理人员通过工具修改，或在服务器上解除相应帐号的被锁定状态。 06、终端加入域时报系统不支持加入商业网络 故障处理： 这是产品的本身功能限制问题，WindowsXP Home版与Windows Me这部分操作系统属于家庭版，目前无法加入商业网络。 重新安装商业版的操作系统，有关商业版的安装介质和使用许可请与系统管理员联系。 07、终端加入域时报不能定位域控制器，请更新DnsHostName和ServicePrincipalName 故障处理： 由于DNS解析有误，请检查计算机的DNS配置和WINS配置是否正确，如果是DHCP的客户端，请在控制台窗口（在运行栏中输入cmd命令）中运行ipconfig/all命令，查看结果是否正确: DNS： WINS：如果配置正确，但问题则可能因为暂时的网络条件恶化，请换时间重新尝试。 如果以上两个方法都无法排除问题，请联系信息员或IT支持人员。 08、终端加入域后，原先安装的一些软件无法正常运行 故障处理： 由于部分软件采用安装时绑定计算机名或Netbios更换计算机名称后需要重新安装该软件。否则无法正常运行如果重新安装有困难，则建议不要更改计算机名称，直接加入域。如果加入域对该应用软件有影响，则建议不要加入域，不将此终端包含在本次工程范围内。
【解决】聚丙烯（PP）常见的注塑成形缺陷！ 一、欠注 故障分析及排除方法： （1）工艺条件控制不当。应适当调整。 （2）注塑机的注射能力小于塑件重量。应换用较大规格的注塑机。 （3）流道和浇口截面太小。应适当加大。 （4）模腔内熔料的流动距离太长或有薄壁部分。应设置冷料穴。 （5）模具排气不良，模腔内的残留空气导致欠注。应改善模具的排气系统。（6）原料的流动性能太差。应换用流动性能较好的树脂。 （7）料筒温度太低，注射压力不足或补料的注射时间太短也会引起欠注。应相应提高有关工艺参数的控制量。 二、溢料飞边 故障分析及排除方法： （1）合模力不足。应换用规格较大的注塑机。 （2）模具的销孔或导销磨损严重。应采用机加工方法进行修复。 （3）模具的合模面上有异物杂质。应进行清除。 （4）成型模温或注射压力太高。应适当降低。 三、表面气孔 故障分析及排除方法： （1）厚壁塑件的模具流道及浇口尺寸较小时容易产生表面气孔。应适当放大流道和浇口尺寸。 （2）塑件壁太厚。在设计时应尽量减少壁厚部分。 （3）成型温度太高或注射压力太低都会导致塑件表面产生气孔。应适当降低成型温度，提高注射压力。 四、流料痕 故障分析及排除方法： （1）熔料及模温太低。应适当得高料筒和模具温度。
（2）注射速度太慢。应适当加快注射速度。 （3）喷嘴孔径太小。应换用孔径较大的喷嘴。 （4）模具内未设置冷料穴。应增设冷料穴。 五、银条丝 故障分析及排除方法： （1）成型原料中水分及易挥发物含量太高。应对原料进行预干燥处理。 （2）模具排气不良。应增加排气孔，改善模具的排气性能。 （3）喷嘴与模具接触不良。应调整两者的位置及几何尺寸。 （4）银条丝总是在一定的部位出现时，应检查对应的模腔表面是否有表面伤痕。如有表面伤痕的复映现象，应采取机加工方法去除模腔表面伤痕。 （5）不同品种的树脂混合时，会产生银条痕。应防止异种树脂混用。 六、熔接痕 故障分析及排除方法： （1）熔料及模具温度太低。应提高料筒及模具温度。 （2）浇口位置设置不合理。应改变浇口位置。 （3）原料中易挥发物含量太高或模具排气不良。应除去原料内的易挥发物质及改善模具的排气系统。 （4）注射速度太慢。应适当加快。 （5）模具内未设置冷料穴。应增设冷料穴。 （6）模腔表面有异物杂质。应进行清洁处理。 （7）浇注系统设计不合理。应改善浇注系统的充模性能，使熔料在模腔中流动顺畅。 七、黑条及烧焦 故障分析及排除方法： （1）注塑机规格太大。应换用规格较小的注塑机。 （2）树脂的流动性能较差。应使用适量的外部润滑剂。 （3）注射压力太高。应适当降低。 （4）模具排气不良。应改善模具的排气系统，增加乔气孔或采用镶嵌结构，以及适当降低合模力。 （5）浇口位置设置不合理。应改变浇口位置，使模腔内的熔料均匀流动。
公司ERP系统常见问题及解决方法 1调度进了系统，提示“远程目标机器未反应或sql不存在”？ 处理方法：1.采用双反斜杠+IP的命令访问搅拌楼1#（192.168.1.7）、2#（192.168.1.8），看看网络是否畅通，电脑是否开机。如下图： 畅通的显示该机硬盘上的共享文件夹。
2.或采用在“开始运行cmd确认”后弹出的dos命令框中输入“ping 空格ip”的命令去访问搅拌楼1#机组、2#机组看看网络是否畅通，电脑是否开机。如下图： 如果访问目标电脑有time、ttl数据返回，整个网络是通的，电脑是正常工作的。 2、还需要确认服务器与搅拌楼1#、2#上位机的sql数据库是否运行正常，这就要用在“开始控制面板管理工具数据源管理器”如下图
接着单击“添加”按钮后下拉列表在左侧的列表框找到“SQL Server”后单击“完成”，如下图： 随后在弹出的“创建到 SQL Server 的新数据源”列表框中的第一个“你想用什么名称来命名数据源”的列表中填写一个名字，如1#。接着在第三个“你想连接哪一个SQL Server？”列表中填写你要访问的SQL Server 数据库所在电脑的IP，如1#上位机192.168.1.8，如下图：
接着单击“下一步”按钮，在弹出的SQL Server应该如何验证登陆ID的真伪的列表框中点选第二项“使用用户输入登录ID和密码的SQL Server 验证”，在登录ID列表框输入“sa”，在密码列表框输入“123”，如下图：图中的单击“下一步”，如下图： 单击上图中的“下一步”，如下图：
单击上图中的“下一步”，如下图： 单击上图中的“完成”按钮，接着在弹出的“ODBC Microsoft SQL Server 安装”列表框中单击“测试数据源”按钮，如下图：
MAIN.bat 中的内容 @echo OFF cls title 歡迎使用FIS加域軟件加入FIS域... :menu cls color 0A echo. echo ===================================================== echo ******** 請輸入您即將進行的操作******** echo ===================================================== echo. echo 1.分配計算機名稱加入FIS echo. echo 2.將計算機退出FIS域 echo. echo 3. echo. echo 4. echo. echo 5. echo. echo 6.修改計算機主頁 echo. echo 7.添加IE信任站點、設置安全選項 echo. echo Q. echo. echo. :cho set choice= set /p choice= 請輸入: IF NOT "%choice%"=="" SET choice=%choice:~0,1% if /i "%choice%"=="1" goto changeName if /i "%choice%"=="2" goto UNJOINDOMAIN
if /i "%choice%"=="3" goto AddGROUP if /i "%choice%"=="4" goto INI if /i "%choice%"=="5" goto clearall if /i "%choice%"=="6" goto changeindex if /i "%choice%"=="7" goto changeietest if /i "%choice%"=="Q" goto endd echo 輸入有誤, echo. goto cho :changeName CALL changeName.bat pause GOTO menu ::SHUTDOWN -t 0 -r :UNJOINDOMAIN CALL UNJOINDOMAIN.BAT GOTO menu :AddGROUP CALL AddGROUP.BAT GOTO menu :INI CALL changepasswd.bat GOTO menu :clearall CALL clear.bat GOTO menu :changeindex CALL changeindex.bat goto menu
注塑件常见品质问题及原因分析、解决方法 一、注塑件常见品质问题 塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下： 1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。 2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。 3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。 4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。 5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。 6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。 7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。 8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。
9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。 10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。 11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。 12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。 13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。 14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。 15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。 16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。 17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。 18、顶白/顶高：注塑件表面有明显发白或高出原平面。 19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。 20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁 二、常见品质（缺陷）问题产生原因 1、色差： ①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。 ②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。 ③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。 ④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。
金蝶软件常见问题及解决办法 说明：每项括号中标明问题针对的系统，如果未标明表示适用所有系统 1、固定资产折旧年限超期问题 现在很多客户都有一些固定资产，使用时间已经过了折旧年限，但由于以前的种种原因，折旧没有提完且该固定资产还在使用，此时如果录入固定资产时按实际情况录入，尤其是在系统提示：该固定资产使用时间已过折旧年限，是否继续，此时如果选择是的话，帐套起用后，所提折旧均为错误，因为必须人为地把固定资产从入账到帐套起用时所提折旧期间数改小，才能避免这个问题。 2、购销存生成凭证注意事项(金蝶2000系 统)
工业版中通过购销存模块生成凭证时，如果 凭证一方下挂核算项目，当凭证信息输入完 整后，直接按保存按钮，那么在保存该凭证 对应的购销存单据时，系统会提示凭证核算 项目不能为空，且无法保存该单据。解决的 方法是凭证信息输入完整后，不要直接按保 存按钮，而是在凭证的空白处点击一下鼠标 左键后，再点击保存按钮。 3、重做操作系统时如何恢复帐套？(金蝶2000 方法1：在金蝶软件安装目录里(一般情况是c:\program files\kdwin70)，找到贵公司的帐套文system.mda文件，拷贝即可。重装系统和软件后将帐套文件和system.mda文件复制到安装目录 可。
方法2：通过备份帐套，然后再恢复帐套即可 使用此方法) 4、损益表重算后无数字 出现此问题可能的原因是用户自已手工录 入了损益凭证。 关于损益类凭证必须通过软件中的“结转 损益”功能自动生成，不可手工结转。 5、某一用户查询不到其它用户的凭证(金 蝶2000系统) 出现此问题可能的原因是授权范围限制。 通过工具→用户授权→按选定指定的用户→ 授权→操作权限→权限适用范围→所有用户 即可。
域管理常见故障维护手册北京昆仑联通发展科技有限公司2013-02-20
目录 1 域常见问题 (4) 1.1 无法正常加入到域 (4) 1.2 加入域时提示“不能访问网络位置”的错误解决方法 (4) 1.3 加入域“找不到网络路径”解决方法 (4) 1.4 重装系统之后加入域提示已经存在的解决方法 (5) 1.5 在域用户下，打开IE浏览器出现“Windows无法访问指定设备、路径或文件。您可 能没有合适的权限访问这个项目” (5) 1.6 域用户中，无法打开硬盘分区 (5) 1.7 加入域时报错，输入完帐户管理员用户和密码后报告“RPC出错”？ (6) 1.8 加入域时报错，输入完帐户管理员用户和密码后报告“帐户锁定”？ (6) 1.9 加入域时报错，输入完帐户管理员用户和密码后报告“连接超时”？ (6) 1.10加入域时报错，输入完帐户管理员用户和密码后报告“系统错误”？ (7) 1.11第一次登陆域的时候，机器长时间停留在“创建域列表”？ (7) 1.12拷贝配置文件时发现配置文件十分大（> 1G）？ (7) 1.13拷贝配置文件时显示“无法删除XX配置文件”？ (7) 1.14拷贝配置文件时，出现WINDOW提示框“XX文件无法正常拷贝至XXX文件夹中”？ (7) 1.15拷贝配置文件时，WINDOWS报错“无法访问”？ (7) 1.16加入域后，域用户无法在本地登陆，WINDOWS报错“不允许交互式登陆”？ (8) 1.17加入域后，域用户无法查看本地时间，WINDOWS报错“您没有权限查看和修改本 地时间”？ (8) 1.18加入域后用户报告Autocad无法使用？ (8) 1.19第一次更改域用户密码的时候报错？ (10) 1.20加入域后导致某些系统无法使用？ (10) 1.21 Isass.exe系统错误—系统资源不够，无法完成API (10) 1.22 xp_sp2关机菜单弹出超慢 (11) 1.23 在登录界面，输入密码后提示“安全日志已满，请用管理员帐号登陆”，无法进入 系统 (11)
因为没有硬件环境，因此我使用的是VMware Workstation 5.5.3创造了一个组，电脑配置不高，暂时只建立两台电脑，一个运行WIN2003中文版，双网卡，一个用NAT和物理网络相互连接，一个连接LAN1虚拟网络部分。一个运行XP SP3英文版，单网卡，连接LAN1。这样可以尽量和物理网络区分开来，并且可以适用于大部分实验。 VMware建立组的方法很简单FILE-->NEW-->Team，后边的一看就会，不说了。 1、DNS设置不正确的问题 安装活动目录，就在选择DNS的时候，忘了选择了什么选项，像是本机什么什么的。反正就是没有设置DNS就过去了。后来也证明，DNS服务器没有正常启动。 打开DNS服务器，开启DNS服务，看了看正向搜索区域，里边有https://www.doczj.com/doc/0316495791.html, -->192.168.0.1的项，应该正常吧。网上顺便看了看MX记录的问题，发觉DNS服务器有很多类型，但是WIN2003的DNS没有这样的记录类型（比如主机类型，TXT类型，邮箱或通信信息），微软真菜，盖子的决心不够啊！^_^
打开XP虚拟机，将他加入域的时候，发觉只能用NETBIOS名称加入域，而不能用完整域名加入。提示： Note: This information is intended for a network administrator. If you are not your network's administrator, notify the administrator that you received this information, which has been recorded in the file C:\WINDOWS\debug\dcdiag.txt. The following error occurred when DNS was queried for the service location (SRV) resource record used to locate a domain controller for domain https://www.doczj.com/doc/0316495791.html,: The error was: "DNS name does not exist." (error code 0x0000232B RCODE_NAME_ERROR) The query was for the SRV record for _ldap._tcp.dc._https://www.doczj.com/doc/0316495791.html, Common causes of this error include the following: - The DNS SRV record is not registered in DNS. - One or more of the following zones do not include delegation to its
铝型材生产流程加工知识 用塑性加工方法将铝坯锭加工成材，主要方法有轧制、挤压、拉伸和锻造等。铝加工在20世纪初开始以工业方式进行生产，30年代以前，基本上沿用铜加工的生产设备，产品主要用于飞机制造。60年代后，铝材生产发展很快，每年大约增长4～8％，产品广泛应用于航空、建筑、运输、电气、化工、包装和日用品工业等部门。产量仅次于钢铁，居金属材料第二位。中国于50年代中期建成较大型的铝加工厂，形成了生产体系，产品已系列化,品种有七个合金系,可生产板材、带材、箔材、管材、棒材、型材、线材和锻件（自由锻件、模锻件）八类产品。上海贝派铝型材产品图：
1）配料：根据需要生产的具体合金牌号，计算出各种合金成分的添加量，合理搭配各种原材料。 2）深圳铝型材加工熔炼：将配好的原材料按工艺要求加入熔炼炉内熔化，并通过除气、除渣精炼手段将熔体内的杂渣、气体有效除去。 3）铸造：熔炼好的铝液在一定的铸造工艺条件下，通过深井铸造系统，冷却铸造成各种规格的圆铸棒。 2、深圳铝型材加工挤压挤压是型材成形的手段。先根据型材产品断面设计、制造出模具，利用挤压机将加热好的圆铸棒从模具中挤出成形。常用的合金，在挤压时还用一个风冷淬火过程及其后的人工时效过程，以完成热处理强化。不同牌号的可热处理强化合金，其热处理制度不同。 1、氧化膜厚度薄。国家标准规定建筑铝型材氧化膜厚度应不小于10um（微米）。厚度不够，铝型材表面易锈蚀、腐蚀。抽验中一些无产名、厂址、生产许可证、合格证的铝型材，其氧化膜厚度仅2至4um，有的甚至没有氧化膜。据专家估算每减少1um 氧化膜厚度，每吨型材可减少电耗成本150多元。 2、深圳铝型材加工化学成分不合格。掺入大量杂铝、废铝的铝型材能大大降低成本，但会导致建筑铝型材化学成分不合格，严重危及建筑工程安全。贝派铝型材主要从事工业类铝型材模具开发挤压生产及深加工。
三恩信息技术网络考试系统（C/S）常见问题及解决方法 序号问题现象可能的原因解决方法 1 登录考试时出现如图提示：设置了考次，考次时间未 到或已过。 检查： （1）是否设置了考次； （2）考次时间是否与考试服务器 的系统时间不一致。 2 登陆考试时，出现当前没有考试提示没有生成考次生成考次即可。 3 在上传成绩的时候出现，出现文件路径找不到的情 况。 可能是原来安排了模拟 考试或自己安排的考试， 但是在正式考试的时候 没有把数据清空干净。 找到相应的目录下面把对应的文 件夹删除掉，如果无法删除就在安 全模式下删除，同时把废弃的考试 删除掉，再上传成绩。 4 在考试的过程当中服务器突然断电，重新启动后有部 分学生无法设置续考和重考。 可能是在断电的瞬间，该 部分学生正在存储数据， 导致系统默认为该部分 学生的考试文件夹一直 在使用，不能删除。 在安全模式下，找到相应的目录， 把该考生的文件夹删除掉，再设置 续考或重考。 5 学生考试完成后不能交卷，提示试卷提交失败。1、考试服务器被关闭了。 2、考试服务器与考试使 用1103号端口进行通讯， 如果该端口被其他程序 占用，会导致通讯无法正 常进行。同时，如果服务 器上安装了防火墙，也要 注意这个问题，看端口号 是否开放。 1、开启考试服务器； 2、如果是1103端口被占用或禁 用了，请开放该端口。 6 在win95或win98（第一版）的操作系统上，可能会 出现试题无法下载的问题。表现症状为正常登陆服务 器，但是考试信息以及试卷均无法显示，无法开始考 试。 是由于win95和win98第 一版不支持xml。 这种现象多发生在win98第一版。 主要原因是操作系统不支持xml对 象，可运行考试终端安装目录下的 “win98补丁”的 “msxml3chs.msi”，“msxml.msi” 如提示无法运行，先运行一下 “InstMsiA.exe”即可。 7 考试终端无法连接服务器1、服务被无意中关闭了；1、查看装有考点系统的机器上考
客户端不能加入域？解决资料整合 加入域出现以下错误,windows无法找到网络路径，请确认网络路径正确并且目标计算机不忙或已关闭？核心提示： 在输入管理账号和密码并点击“确定”按钮后，系统却提示“找不到网络路径”，该计算机无法加入域。 故障现象：单位有一台运行Windows XP系统的办公用计算机，由于工作需要准备将它加入到已经建立好的基于Windows Server 2003系统的域中。按照正常的操作步骤进行设置，在“系统属性”的“计算机名”选项卡中加入域的时候，系统要求输入有权限将计算机加入域的用户名和密码（这表示已经找到域控制器）。然而，在输入管理账号和密码并点击“确定”按钮后，系统却提示“找不到网络路径”，该计算机无法加入域。 解决方法： 由于客户端计算机能够找到域控制，因此可以确定网络的物理连接和各种协议没有问题。此外，由于可以在该计算机上找到域控制器，说明DNS解析方面也是正常的。那为什么能找到域控制器却又提示无法找到网络路径呢？这很可能是未安装“Microsoft网络客户端”造成的。在“本地连接属性”窗口的“常规”选项卡中，确保“Microsoft网络客户端”处于选中状态，然后重新执行加入域的操作即可。 “Microsoft网络客户端”是客户端计算机加入Windows 2000域时必须具备的组件之一，利用该组件可以使本地计算机访问Microsoft网络上的资源。如果不选中该项，则本地计算机没有访问Microsoft网络的可用工具，从而导致出现找不到网络路径的提示。本例故障的解决方法启示用户，为系统安装常用的组件和协议可以避免很多网络故障的发生， 计算机本地连接自带的防火墙也应该关闭.以避免应该防火墙的问题造成无法与域控制器通信. 服务端（域控制器）：Microsoft网络文件和打印共享和网络负载平衡没选择上去， 一定要选择上Microsoft网络文件和打印共享和网络负载平衡。 客户端要加入域,相关的服务要开始：
蒲田铝制品——工业铝型材加工, 工业铝型材厂家, 常州工业铝型材, 铝型材工作台 铝型材的主要生产流程 1、熔铸是铝材生产的首道工序 主要过程为： （1）配料：根据需要生产的具体合金牌号，计算出各种合金成分的添加量，合理搭配各种原材料。 （2）熔炼：将配好的原材料按工艺要求加入熔炼炉内熔化，并通过除气、除渣精炼手段将熔体内的杂渣、气体有效除去。 （3）铸造：熔炼好的铝液在一定的铸造工艺条件下，通过深井铸造系统，冷却铸造成各种规格的圆铸棒。 2、挤压：挤压是型材成形的手段 先根据型材产品断面设计、制造出模具，利用挤压机将加热好的圆铸棒从模具中挤出成形。常用的牌号6063合金，在挤压时还用一个风冷淬火过程及其后的人工时效过程，以完成热处理强化。不同牌号的可热处理强化合金，其热处理制度不同。 3、上色(此处先主要讲氧化的过程) 氧化：挤压好的铝合金型材，其表面耐蚀性不强，须通过阳极氧化进行表面处理以增加铝材的抗蚀性、耐磨性及外表的美观度。 其主要过程为： （1）表面预处理：用化学或物理的方法对型材表面进行清洗，裸露出纯净的基体，以利于获得完整、致密的人工氧化膜。还可以通过机械手段获得镜面或无光（亚光）表面。 （2）阳极氧化：经表面预处理的型材，在一定的工艺条件下，基体表面发生阳极氧化，生成一层致密、多孔、强吸附力的AL203膜层。 （3）封孔：将阳极氧化后生成的多孔氧化膜的膜孔孔隙封闭，使氧化膜防污染、抗蚀和耐磨性能增强。氧化膜是无色透明的，利用封孔前氧化膜的强吸附性，在膜孔内吸附沉积一些金属盐，可使型材外表显现本色（银白色）以外的许多颜色，如：黑色、古铜色、金黄色及不锈钢色等。
集中常见缺陷管理工具 （1）Mantis Mantis是一个基于PHP技术的轻量级的开源缺陷跟踪系统，其功能与JIRA系统类似，都是以Web操作的形式提供项目管理及缺陷跟踪服务。在功能上可能没有JIRA那么专业，界面也没有JIRA漂亮，但在实用性上足以满足中小型项目的管理及跟踪。 https://www.doczj.com/doc/0316495791.html,/TrackBack.aspx?PostId=1455738
作者：龚云卿 2005年8月 1 简介 缺陷管理贯穿于整个软件开发生命周期中, 是不可缺少的环节。Mantis是 PHP/MySQL/Web-based缺陷跟踪系统，Mantis当前版本为1.0.0a3。关于产品详细信息和支持，请访问主页。 2 基本特性 1) 个人可定制的Email通知功能，每个用户可根据自身的工作特点只订阅相关缺陷状态邮件； 2) 支持多项目、多语言； 3) 权限设置灵活，不同角色有不同权限，每个项目可设为公开或私有状态，每个缺陷可设为公开或私有状态，每个缺陷可以在不同项目间移动； 4) 主页可发布项目相关新闻，方便信息传播； 5) 方便的缺陷关联功能，除重复缺陷外，每个缺陷都可以链接到其他相关缺陷； 6) 缺陷报告可打印或输出为CSV格式：支持可定制的报表输出，可定制用户输入域； 7) 有各种缺陷趋势图和柱状图，为项目状态分析提供依据，如果不能满足要求，可以把数据输出到Excel中进一步分析； 8) 流程定制不够方便，但该流程可满足一般的缺陷跟踪； 9) 可以实现与CVS集成：缺陷和CVS仓库中文件实现关联； 10) 可以对历史缺陷进行检索。 3 功能详细 3.1 概要 问题跟踪系统主要功能包括： 1) 多项目管理 2) 问题录入 3) 问题查询和关键词检索 4) 问题更新 5) 问题讨论
铝型材生产过程.(DOＣ)
————————————————————————————————作者：————————————————————————————————日期:
铝合金按所含主要元素成分可分为: 1、工业纯铝1XXX系（１350工业纯铝) 2、ＡＬ-Ｃu合金２ＸXX系（２02４AL-Ｃｕ合金） 3、AＬ-Ｍn合金３ＸＸＸ系 4、AL-Ｓｉ合金4ＸＸX系 5、ＡL-Ｍg合金5XXX系 6、ＡL-Ｍg-Si合金６XXX系 7、AL-Ｚn-Mｇ－Cｕ合金7XXX系 8、AL-Li合金8ＸXX系 6063化学主要成分: 硅Si：０.2０－０.６%；铁Fｅ:0．3５%;铜Cu:０.１0%；锰Ｍn：0．１０％;镁Ｍg:０.45-0.9%;铬Cr:0.10%;锌Zn:0.１０％;钛Ｔi:０.１0%;铝Al：余量 该合金特点:挤压性能好易挤压,中等强度，关键是具有良好的氧化性能，给铝门窗型材一个好的装饰面。 ６0６１合金主要成分: Ｍｇ:0.8-１.２%，Si:０.4-0.８%,Fe:0.7%，Cｕ:0．1５-0.4%,Ｍn:0.1５％,Cｒ：0.04-0.35%，Zｎ：0．25%，Ｔi：0.15％，Al:余量。
工业铝型材的简单分类与用途 １、６０６３，606３Ａ,646３A，６060工业用铝合金型材。除广泛用作建筑门窗和幕墙结构与装饰材料外,还大量用作室内家具、卫生间、散热器、升降梯扶手型材及一般工业用管材和棒材。 2、６061,60６8铝合金工业型材。主要用作冷藏箱、集装箱底板、卡车车架部件、船舶上层结构件、轨道车辆结构件、大型货车结构及其他机械用结构件。 3、6106铝合金工业型材。广泛用于各种要求耐腐蚀的管、线材和棒材。? 4、６１0６，６101B铝合金工业型材。专用于生产高强度电母线,各种导电体材料。? 5、60０５铝合金工业型材。主要用作梯子、电视天线、电视发射架等。 ６、６00５A铝合金工业型材。用于生产要求强度高、断面复杂的高速列车、地铁列车、轻轨列车、双层列车、豪华大巴等现代交通运输工业的关键材料,用于大型车辆的整体外形结构件、重要受力部件和大型装饰部件。?7、6351T６铝合金工业型材。多用于公路交通设施挤压结构件和要求强度高的输气、输油、输水管道等。 ８、其他铝合金工业型材。如202４．7０7５等高强铝合金型材、棒材,也正在开发，并拟新建立式淬火炉和大型拉矫机等，以适应大批量生产。 ※我们公司常用的型材有:工业流水线铝型材和常规型材（方
（常见问题解答）： 1，为什么极通客户端登录网页打不开？ 答：请检查此电脑是否能打开其它网页及QQ是否能正常登录，如正常可能是服务器那边网络有问题，请联系系统管理员处理。否则，则有可能是您电脑网络有问题。 2，远程客户端访问服务器非常慢，是什么问题？ 答:客户端连接服务器慢有以下原因： a，服务器端或者客户端电脑中毒； b，服务器端的配置，内存达不到客户端连接的需要； c，实际传输的网速不够快。 3，为什么有的用户不能正常使用虚拟打印而其他用户可以？ 答：客户端若是已经设置好虚拟打印后，在使用应用程序打印的时候必须选择NfEwebs虚拟打印机。 4, 为什么服务器上安装好虚拟打印后客户端依然不能使用虚拟打印？ 答：1. 首先确认客户端打印本地文档是否正常，还有本地打印机支持的打印纸张范围是多大，若是软件设置的纸张范围超过打印机的打印范围请重新设置纸张格式； 2，在极通EWEBS中客户端在第一次使用虚拟打印不能进行正常打印时，建议先选择PDF打印，然后在选择虚拟打印就可以了。
注意：在选中虚拟打印后要重新退出应用程序这次的虚拟打印才有效。 5，登录后双击运行程序，显示“该应用程序暂时没有可供使用的服务器或许可，请稍后再试”？ 答： 第一种情况是： 1.是客户的点数满了，这个情况里包括实际使用人数占满了点数，还有客户端的用户操作时多占用了点数。2。就是服务器的内存和CPU使用率超过80%，超过了软件负载平衡限制。建议稍后再试或通知管理员。 或者 第二种情况是：进入极通管理平台，查看是注册状态是否已过期。如已过期，请检查加密狗是否插，指示灯是否正常。如已插上，请检查电脑是否已检测到加密狗。然后进入开始 程序 极通EWEBS应用虚拟化系统 授权管理工具，刷新Ukey看是否有加密设备号。如没有则表示未检测到加密狗，请插到其他的USB 口试试。否则表示加密狗已损坏或与操作系统不兼容。
注塑件变形的原因及解决方法 注塑件形状与模腔相似但却是模腔形状的扭曲版本。 可能出现问题的原因 (1)弯曲是因为注塑件内有过多内部应力。 模具填充速度慢。 模腔内塑料不足。 塑料温度太低或不一致。 注塑件在顶出时太热。 冷却不足或动、定模的温度不一致。 注塑件结构不合理(如加强筋集中在一面，但相距较远)。 补救方法 (1 )降低注塑压力。 (2 )减少螺杆向前时间。 (3 )增加周期时间(尤其是冷却时间)。从模具内(尤其是较厚的注塑件)顶 出后立即浸入温水中(38 C)使注塑件慢慢冷却。 (4 )增加注塑速度。 (5 )增加塑料温度。 (6 )用冷却设备。 (7 )适当增加冷却时间或改善冷却条件，尽可能保证动、定 模的模温一致。 (8 )根据实际情况在允许的情况下改善塑料件的结构。 透明塑料注塑过程中应注意的常见问题 透明塑料由于透光率要高，必然要求塑料制品表面质量要求严格， 不能有任何斑 纹、气孔、泛白、雾晕、黑点、变色、光泽不佳等缺陷，因而在整个注塑过程对 原料、设备、模具、甚至产品的设计，都要十分注意和提出严格甚至特殊的要求。 其次由于透明塑料多为熔点高、流动性差，因此为保证产品的表面质量，往往需 要较高的温度，注射压力、注射速度等工艺参数也要作细微调整， 使注塑料时既 能充满模，又不会产生内应力而引起产品变形和开裂。 (2) (3) (4) (5) (6) (7)
因此从原料准备，对设备和模具要求、注塑工艺和产品的原料处理几方面都要进行严格的操作。 （一）原料的准备与干燥 由于在塑料中含有任何一点杂质，都可能影响产品的透明度，因此和储存、运输、加料过程中都必须注意密封，保证原料干净。特别是原料中含有水分，加热后会引起原料变质，所以一定要干燥。在注塑时，加料必须使用干燥料斗。还要注意一点的是干燥过程中，输入的空气最好应经过滤、除湿，以便保证不会污染原料。其干燥工艺如下表，透明塑料的干燥工艺： （二）机筒、螺杆及其附件的清洁 为防止原料污染和在螺杆及附件凹陷处存有旧料或杂质，特别热稳定性差的树脂存在，因此在使用前、停机后都应用螺杆清洗剂清洗干净各件，使其不得粘有杂质，当没有螺杆清洗剂时，可用PE PS等树脂清洗螺杆。当临时停机时，为防止原料在高温下停留时间长，引起解降，应将干燥机和机筒温度降低，如PC PMM等机筒温度都要降至160C以下（料斗温度对于PC应降至100C以下）。 （三）在模具设计上应注意的问题（包括产品的设计） 为了防止出现回流动不畅，或冷却不均造成塑料成型不良，产生表面缺陷和变质，一般在模具设计时，应注意以下几点。 a）壁厚应尽量均匀一致，脱模斜度要足够大； b）过渡部分应圆滑，并逐步过渡，防止有尖角、锐边产生，特别是PC产品一定不要有缺口； c）浇口、流道尽可能宽大、粗短，且应根据收缩冷凝过程设置浇口位置，必要 时应加冷料井； d）模具表面应光洁，粗糙度低（最好低于0.8 ）; e）排气孔。槽必须足够，以及时排出空气和熔体中的气体； f）除PET外，壁厚不要太薄，一般不得小于Imm （四）注塑工艺方面应注意的问题（包括注塑机的要求） 为了减少内应力和表面质量缺陷，在注塑工艺方面应注意以下几方面的问题。 a）应选用专用螺杆、带单独温控射咀的注塑机； b）注射温度在塑料树脂不分解的前提下，宜用较高注射湿度； c）注射压力：一般较高，以克服熔料粘度大的缺陷，但压力太高会产生内应力造成脱模因难和变形； d）注射速度：在满足充模的情况下，一般宜低，最好能采用慢一快一慢多级注射； e）保压时间和成型周期：在满足产品充模，不产生凹陷、气泡的情况下；宜尽量短，以
铝型材挤压加工全过程（图文） 铝合金挤压过程实际是从产品设计开始的，因为产品的设计是基于给定的使用要求，使用要求决定了产品的许多最终参数。如产品的机械加工性能、表面处理性能以及使用环境要求，这些性能和要求实际就决定了被挤压铝合金种类的选择。而同一中铝合金挤压出来的铝型材性能则取决于产品的设计形状。而产品的形状决定了挤压模具的形状。设计的问题一旦解决了，则实际的挤压过程就是从挤压用铝铸棒开始，铝铸棒在挤压前必须加热使其软化，加热好的铝铸棒放入挤压机的盛锭筒内，然后由大功率的油压缸推动挤压杆，挤压杆的前端有挤压垫，这样被加热变软的铝合金在挤压垫的强大压力作用下从模具精密成型孔挤出成型。这就是模具的作用：生产所需要产品的形状。 该图为：典型卧式液压挤压机简图挤压方向为由左向右 这就是对现在使用最为广泛的直接挤压的简单描述，间接挤压是一个相似过程，但是也有些非常重要的不同处，在直接挤压过程，模具是不动的，由挤压杆压力推动铝合金通过模具孔。在间接挤压过程。模具被安装在中空的挤压杆上，使模具向不动的铝棒坯进行挤压，迫使铝合金通过模具向中空的挤压杆挤出。 其实挤压过程类似于挤牙膏，当压力作用于牙膏封闭端时，圆柱状的牙膏就从圆形的开口处被挤出来。如果开口是扁平的，则挤压出来的牙膏就是带状了。当然复杂的形状也能在相同形状的的开口处被挤出来。例如，蛋糕师使用特殊形状的管子挤压冰淇淋来做各种修饰花边，他们所做的其实就是挤压成型。虽然你不能用牙膏或冰淇淋生产很多很有用的产品，你也不能用手指就将铝合金挤压成铝管。但是你能依靠大功率的液压机将铝合金从一定形状的模孔处挤压出来生产种类繁多、很有用的几乎任何形状的产品。 下图（左）挤压开始时第一根型材刚刚被挤出一段，（右）为铝型材生产过程中。
