精心整理@表示钢筋间距 Φ表示钢筋型号，CAD快捷键一览 创建三维阵列3A 加载 输出选择对象的链接信息AEX 管理对象和外部数据库之间的链接ALI 显示并编辑表数据并创建链接和选择集ARO
从链接到文字选择集和图形选择集的行中创建选择集ASE 在命令行创建和修改标注样式DST或DIMSTY 移动和旋转标注文字DIMTED 测量两点之间的距离和角度DI 将点对象或块沿对象的长度或周长等间隔排列DIV 创建根据特性选择有关对象时用到的过滤器列表FI 创建对象的命名选择集G 使用命令行创建选择集-G 用图案填充一块指定边界的区域-H 修改现有的图案填充对象HE
重生成三维模型时不显示隐藏线HI 以多种格式向AutoCAD图形文件中插入图像IM 使用命令行插入图像-IM 控制选定图像的亮度、对比度和褪色度IAD 向当前图形中定义并附着新的图像对象IAT 向 设置线型比例因子LTS 把某一对象的特性复制到其他若干对象MA 将点对象或块按指定的间距放置ME 创建对象的镜像副本MI 创建多线ML
在指定方向上按指定距离移动对象M 从图纸空间切换到模型空间视口MS 创建多行文字T或MT 使用命令行创建多行文字-T 创建浮动视口和打开现有的浮动视口MV 从模型空间视口切换到图纸空间PS 删除数据库中未用的命名对象，例如块或图层PU 退出AutoCADEXIT 绘制矩形多段线REC 刷新显示当前视口R
刷新显示所有视口RA 重生成图形并刷新显示当前视口RE 重新生成图形并刷新所有视口REA 从选择的一组现有对象中创建面域对象REG 修改对象名-REN 在X 创建二次或三次样条曲线SPL 编辑样条曲线对象SPE 移动或拉伸对象S 创建命名样式ST 用差集创建组合面域或实体SU
1、原始平面图是量房后画的第一张图纸，是画设计图纸的基础。主要标注出房型的尺寸、层高、原始管路及门洞等。而最先出猫腻的地方一般是原始图，如果尺寸量的不准确，人工费、材料费、管理费、设计费都会从这上面加出来。如果担心有猫腻，拿到图纸时可以自己用卷尺大概的量一下，一般尺寸不会相差 很多的。 2、平面布置图合理的规划平面布置图在很多人看来，是最考验设计师的设计水平的。的确，平面布置图的家具布置是从俯视角度去看的，各个区域的功能合理划分和人性化的考虑是平面布置图的精髓所在。当然，图纸中家具的尺寸是否准确，影不影响走动都是要考虑的。而有些经验不足的设计师往往就不会考虑到这
3、墙体改建图一般设计师用斜线表现拆除的墙体，实心的粗线条表示新砌的墙体，这样一般人都能看得出来墙体的改动了。值得注意的是，墙体的改动要参照原始的土建图，承重墙一般都是不能随意改动的。现在很多新房都是全框架结构，内墙的拆除还是比较安全的。很多人在装修的时候都喜欢将阳台打通，这个也不 要忽视承重墙。 4、地面材质图一般需要标注地面所用的材质种类，是瓷砖还是地板，拼铺走向、图案及不同材料的分界说明。好的设计师绘制的地面材质图一般都能数出所用地砖的数量，这样就让预算做不了手脚，地板的需要量也可以再图上计算出来。当然，这些都是毛估的，实际的用量还是要把损耗考虑进去的，不过可以作
5、插座分布图很多业主在后期的使用中都会埋怨家里的插座数量太少了，这就是当初插座分布图没有考虑清楚。插座的位置、数量都会在这张图中绘制出来，当然，插座的安排还要避开门窗、家具，不然也是白装。一般来说，插座的安装是在保证够用的前提下，再适当留出一些备用的即可。有的装潢公司为了增加预算，会多增加插座，这点也是需要当心的。 6、弱电分布图音响线、电视线、电话线、网络线都是属于弱电的范围，布置的时候要考虑其相互之间的干扰性。现在很多家庭在装修的时候，都会考虑背景音
《CAD施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1?文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2?图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出 来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注 ④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注， 必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点 5.填充说明： 详见《材料填充图例》 6?图纸目录编排（图号编号）说明： 6.1图纸目录 6.2设计说明 6.3装饰专业： 6.3.1图纸命名： 总平面图ZP 区域空间平面图P （天花平面图、墙体定位图、地材铺装图、立面索引图）立面图E 详图D （包含剖面图、大样图） 6.3.2图纸顺序： 以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图立面索引图墙体定位图天花布置图灯具定位图地材铺装图
施工图的正规依本人看,应该具备这样几个要点: 1。CAD画图最基本要学会图层管理，长期发展要学会专业化的布局画法，以适应大型工装的专业绘图要求。 作为小家装的CAD施工图来讲，模型空间画图是可以满足的，但在大型工装中，你必须接触到一项更为发达的CAD技巧，即布局画图法，因为大型工装如果你不用布局画图法，工作起来是很困难和麻烦的，如果是一套酒店十八层，每层用一张平面布置图作为基础图来讲，以此衍生的图有吊顶图，墙体定位图，强电图，弱电图，消防系统图，空调系统图，水路图，索引图起码加起来有七八张之多。如果这层的唯一平面布置图改了方案，即改了墙体的话，所有的衍生图都要改，这工程量如果你不用布局画法而是在模型空间里改的话，估计很容易出错，而且画起来相当的麻烦，当十几层的图量累加的时候，你会吃不消。而且又累又容易出错。所以要想做大型工装必须学会布局画图法，而布局画图法的最根本最基础的技术就是图层管理。有些人是喜欢0层画图改色，以为这样方便好设置打印，其实这就是很不专业的表现了。 关于图层管理，其实说简单也简单，大家就记住一个要点，图层以图的类型为前缀 起名，分粗中细即可，比如：平面-粗线，平面-中实线，平面-细实线，平面-虚线，平面-中心线，然后记住三色或者四色法。使整个图干净清爽，打印出来又有线型 粗细层次。
我这个还是现存的没有经过进一步改进的图层管理，但色号我就三色，7号白色粗线，155号兰灰色中实线，8号灰色细线，其它的虚线类同用8号色，这样我一看颜色就知道是粗还是中还是细，如果你新画一个图类，比如吊顶，你就以吊顶图为前缀自行地加粗中细图层，即可，想要什么图层就加什么图层。这样的好处是灵活，便于布局画法的图层管理。布局画法简单理解就是把要的图层在视口里打开，其它的统统关了。这样达到叠加底图到其它图类的目的。 2。CAD图要打印好看其实就是粗中细的调控，你就记住:粗中细三个字，未来不管是公司就职还是个人发展，这三字经足以证明你对CAD理解的专业。 一份施工图是否打印出来好看，就看线型的粗中细管理。还有色号的简洁实用化。我一般是用三色或者四色法,即粗中细各一种色,然后再加一种虚线或者是中心线色.就这样,象七色法的话太花了,而且没必要,一种细线有必要分成三四种红的黄的兰的绿的来设置吗?同样是0.010粗细的线宽,为什么要四五种不同颜色呢?是为了在电脑上好看吗?我觉得没这个必要,除非是象电路确实要区分一下.要用彩色画出来.打印也在黑白的基础上加一种彩色表现出来.那倒是可以. 一张图打印出来，粗细有致，层次分明，看图层感觉很清楚，而且标注和文字大小是严格按该张图的比例的2.5--3倍设置的。这就是专业。包括文本也是这样控制大小的，有些人的图的文字是字如斗大或者字如蚁小，引出标注也是东一拉西一堆的。师傅看到细如蚊子般大的字他怎么不会嘲笑我们呢？图画出画打印出画难道是为了拿到工地上当摆设？连最基本的字体标注都看不清，你叫做师傅的怎么看？怎么施工？所以这是最基本的要求。 3。索引系统和施工图排图的编排合理 我曾经分析过很多大型公司的图纸，如香港战神，如果抛开那些名气类的影响，真正以认真客观的角度去分析他们的图纸，就会发现其实大型公司有些地方还是存在一定的漏洞的。首先它的立面图是不带平面的。就是一个立面图就纯粹只有一个立面在那里，没有配上相应的摆好方向的一个平面截图，通常我们平时立面带一个平面这样画图是为了让图的三视完整，三视包括平立侧（剖），也包括了这三视上的所有相关尺寸信息，一个图只有立面，没平面，很简单，比如一个电视柜，你只有立面，你不画平面也不配侧剖的图，你怎么知道这个电视柜做多深？深度方向的具体尺寸是多少？这是最基本的，很可惜依然很多大型公司忽视了这点。以致于这种图纸可被师傅视为不完整的。很多地方要来问设计师，那设计师长此以往就会造成施工图的缺失，因为他概念里觉得配个平面不重要。甚至很多立面就只有一个立面的尺寸,连 相对于墙面的凹凸关系的高差也没有，这样叫师傅去猜，家装还好，施工图如果不是那么正规作为结算依据和施工依据的话，还可以哄得过去，如果工装是要以图纸为结算依据的话，就非得标注完整不可，牵涉到结算人员要根据你这图纸来做结算的，没相关尺寸，你叫他们猜？不被老板骂死才怪！所以专业有缺失，自然施工图就不能算是好的。 再来讲讲索引系统，有些公司索引系统的概念不强，因此排图就出现很多问题，有重复编号的，也有该要画的没画到。很简单的一个，比如一栋楼有三层，索引的图标中一个圆圈，上面标图号，下面应该有个楼层号，没有，只是从一楼的01立面一路排到三楼的35立面，这样很不好，这样非常容易搞乱，如果要按层来整理图纸，师傅还得认真看二楼是从0几立面到0几立面的，而且象有些公司，它的索引编号很复杂，而且是双重标准，既有页号又有索引号，很复杂，找起图来很麻烦。

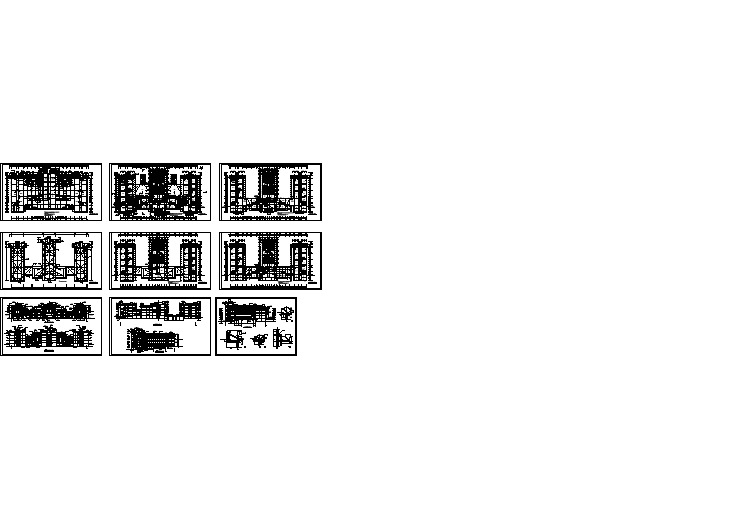

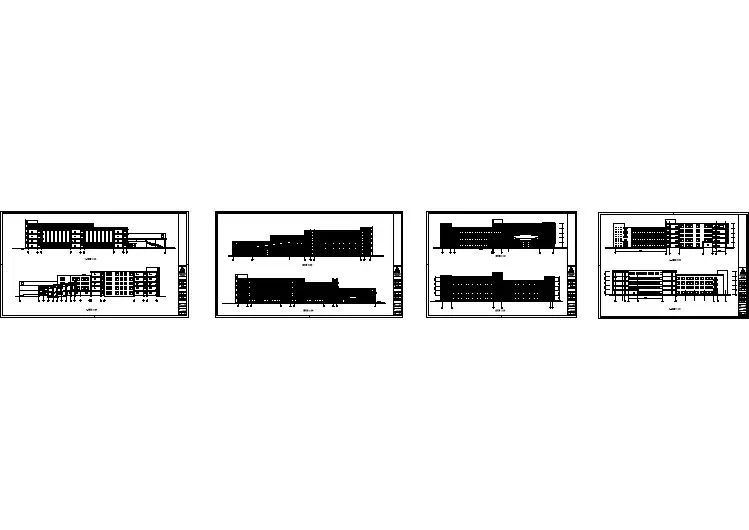

CAD施工图详细画法 绘制建筑施工图的步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。 建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。 4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。 最后，在平面图下方写出图名及比例等。 2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3．剖面图的画法步骤 1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4．楼梯详细的画法步骤 （1）楼梯平面图
@表示钢筋间距 Φ表示钢筋型号，CAD快捷键一览 创建三维阵列3A 创建三维面3F 在三维空间创建由直线段组成的多段线3P 在二维和三维空间中将某对象与其他对象对齐AL 加载AutoLISP、ADS 和ARX 应用程序AP 创建圆弧A 计算对象或定义区域的面积和周长AA 创建按指定方式排列的多重对象拷贝AR 执行外部数据库命令的管理功能AAD 输出选择对象的链接信息AEX 管理对象和外部数据库之间的链接ALI 显示并编辑表数据并创建链接和选择集ARO 从链接到文字选择集和图形选择集的行中创建选择集ASE 在命令行创建和修改标注样式DST或DIMSTY 移动和旋转标注文字DIMTED 测量两点之间的距离和角度DI 将点对象或块沿对象的长度或周长等间隔排列DIV 绘制填充的圆和环DO 修改图像和其他对象的显示顺序DR 打开鸟瞰视图窗口AV 输入文字时在屏幕上显示DT 定义平行投影或透视视图DV 创建椭圆或椭圆弧EL 从图形删除对象E 将组合对象分解为对象组件X 以其他文件格式保存对象EXP 延伸对象到另一对象EX 通过拉伸现有二维对象来创建三维实体EXT 给对象加圆角F 创建根据特性选择有关对象时用到的过滤器列表FI 创建对象的命名选择集G 使用命令行创建选择集-G 用图案填充一块指定边界的区域-H 修改现有的图案填充对象HE 重生成三维模型时不显示隐藏线HI 以多种格式向AutoCAD 图形文件中插入图像IM 使用命令行插入图像-IM 控制选定图像的亮度、对比度和褪色度IAD 向当前图形中定义并附着新的图像对象IAT 为单个图像对象创建新剪切边界ICL 向AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件IMP 将命名块或图形插入到当前图形中-I
现代别墅建筑风格系列专题一 目前，从建筑形式上看，别墅的外观形状也早已打破地域和国家界限，世界各国优秀的别墅建筑风格在中国的别墅市场上几乎都有所体现。实际上，建筑风格的划分从建筑理论上来说是十分复杂的，但按国内市场上的说法，目前在市场上比较流行的别墅建筑风格大致有：中国传统的园林式风格（中式别墅）、北美风情风格（美式别墅）、欧陆传统的贵族风格（欧式别墅）、日式风格（日式别墅）、法式风情风格（法式别墅）、其他多种风格的别墅建筑风格。本文将以精彩图文形式为您呈现中国风情万种的各类别墅建筑风格经典之作，与广大网友共享信息，共同见证中国别墅业璀璨斑斓的发展历程。 之一：德国建筑风格 建筑中的理性主义是指形成于上世纪两次世界大战之间的以格罗皮乌斯和他的包豪斯学派和以柯布西耶等为代表的欧洲的"现代建筑"，它因讲究功能而又有"功能主义"之称，它因不论在何处均以一色的方盒子、平屋顶、白粉墙、横向长窗的形成出现，而又被称为"国际式"。 德国民族是一个举世公认的理性民族，理性中透着睿智、实用而简洁，在生活中、工作中追求精确明了的逻辑性，理性主义建筑在德国的生根发芽成长壮大就有天然的土壤。理性主义建筑一些先驱者要么是德国人，要么与德国有这样那样的联系。在当今，德国建筑一方面保持了典型的现代理性主义的简洁、实用、功能与形式的统一，一方面又对历史、城市文脉的延续、现代技术的融合等问题进行了改正，成为世界建筑的典范。 功能理性，这是理性主义的特点之一。GMP追求功能合理及因此而产生的建筑形式美。GMP尤其反对"自鸣得意的独角戏"，认为这是种武断的作风，认为某些图形上的创意设计过程没有真实的建筑目的。相反，他们追求在对话中设计，建筑师应该是对话的参与者。比如1993年建成的苏黎士大厦的平面呈"彐"字型，为了让每间办公室都可以欣赏城市的景色，设计师并未将所有临街面封闭，或做成冠冕堂皇的入口大堂的式样，而是设计成通透的和有多种植物的温室，这样不仅能阻隔街道噪音，使自然通风的办公室免受干扰，而且能成为聚会，集会的场所。 讲究结构与构造的精密逻辑，这是理性主义的特点之二。GMP追求结构秩序的目的在于，要创造清晰的建筑形式，让建筑在视觉上一目了然。其每一个设计都必须以一种结构原则为基础，并以此进一步划分和组织建筑功能。当然，这里已将"结构"进行了"泛结构化"，此结构并非仅指建筑的墙、柱等实体结构，还包括功能、流线组织，而这一切都是以精密、讲求逻辑性为基础的。 结构逻辑与构造的精密在GMP作品中处处可见，这与德国的科技水平和工业水平高度发达密切相关。在GMP 的作品中，玻璃拱顶、双层夹墙、透明电梯等成为符号性元素，在大型公共空间中，如斯图加特机场、汉堡航空港等，GMP设计的技术含量和结构精巧一览无疑。而种种这些，均已脱离钢筋混凝土的厚重、体积感，进入了虚实交融、轻盈的境界，每一个细部均耐人寻味。 简洁的艺术形象，这是理性主义的特点之三。GMP认为最基本的简洁是美的耐久的保证。简洁是那种"合理的、不言自明的、清楚的、未经修饰的性质"。秉承理性主义"形式追随功能"的哲学，在建筑形式上，GMP多以抽象的几何造型，如直线、圆、长方体、圆锥体等构成建筑的基本造型，在外立面并不追求过分的惊人效果，建筑的艺术通过细微的设计来作充分的表达。如柏林德累斯顿银行，建筑布局采用了与历史有联系的方圆结合形式，但从外立面上根本看不出来，进入大厅后才能体会到空间变化的玄妙，方圆形式因此构成了多重立面表达：内与外的，直与曲的，如此等等。在外立面处理上，遵从严格的高度限制和规划条例，淡赭石色的砂岩墙面上镶嵌突出的垂直窗洞，青铜色的窗框，可调色的光影形成高贵而内敛的气质。 再如改建的汉堡港口冷藏库、汉堡空港第四候机楼、柏林奥林匹克运动场等诸多建筑均体现了这一风格。
竭诚为您提供优质文档/双击可除cad建筑施工图规范 篇一：《cad施工图规范》 《cad施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以a3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕
后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如010*********…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注 ③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用eq表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。 4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明：

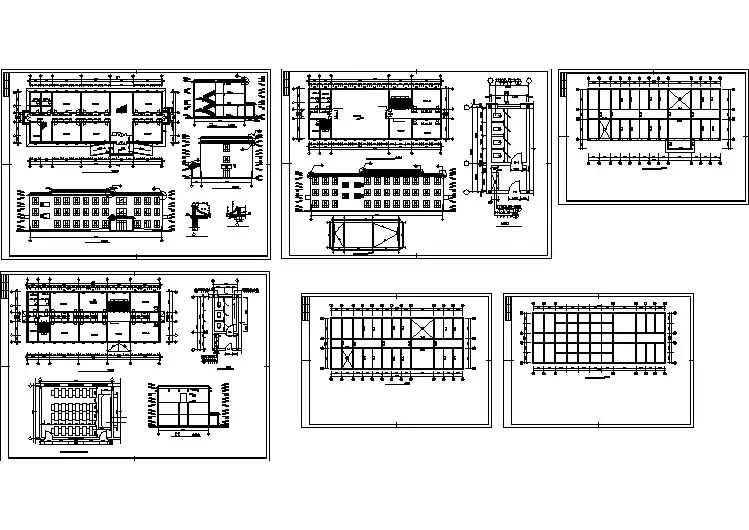

天正CAD设计建筑施工图步骤 现在，虽然天正软件已经升级到了天正6。由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。所以很多设计院还是在用天正Ⅱ系列的工具集软件。我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。 平面图 在做施工图设计时，做平面图成了最主要的步骤之一。以下是自己总结的一些经常在画图中使用的技巧。 1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。 2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。 3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。 立面图
立面图的画法和平面图的画法主体上的差别不大。但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。 1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。 2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。这时候标高标注已经不准确了。要达到准确的标注可以在0.000标高处标一个标高。如图所示，把图向上移动48288就可以准确进行标高标注了。 3.是否觉得外包线命令总有那么多毛病，画立面的时候建立一个e_wall2，除了要生成外包线的墙线使用默认图层，其他外墙线都归到e_wall2，这样外包线命令就不会出错了。 剖面 1.画剖面的时候我们会把平面轴线标注拷贝过来使用，这个时候用轴号都是有一定旋转状态的。轴线修改里边取消外偏命令能轻松把轴号改变为正常的样式。 2.把剖切墙线属性转成平面墙线，可以用插入门窗的命令插入，修改剖面窗；可以使用加窗套命令生成窗台和挑檐。 出图

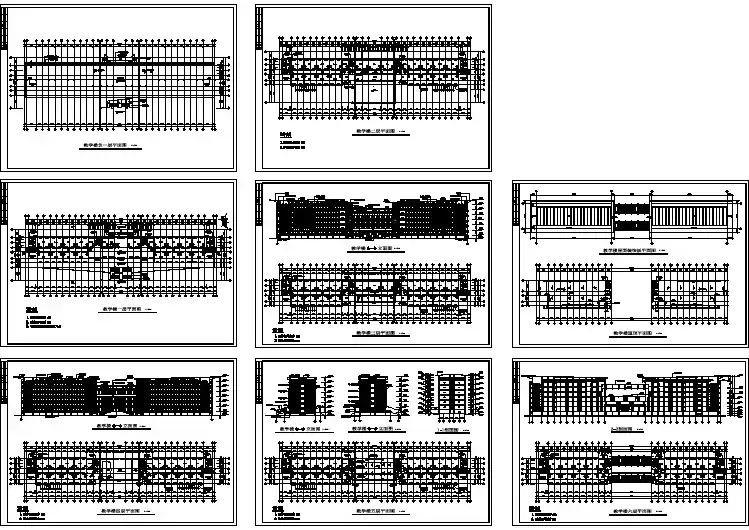

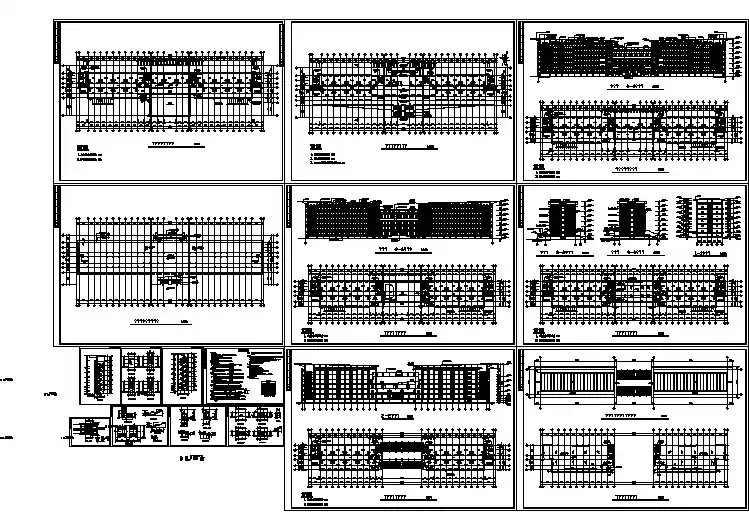

学习目标要求 1．掌握建筑施工图的分类。 2．掌握施工图首页的构成及作用。 3．掌握建筑总平面图的图示内容及作用。 4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。 5．掌握建筑详图的作用、图示内容及画法与识读方法。 6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。 学习重点与难点 本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。 房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。 建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。 建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。 6．1 施工图首页 施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。 6．1．1 图纸目录

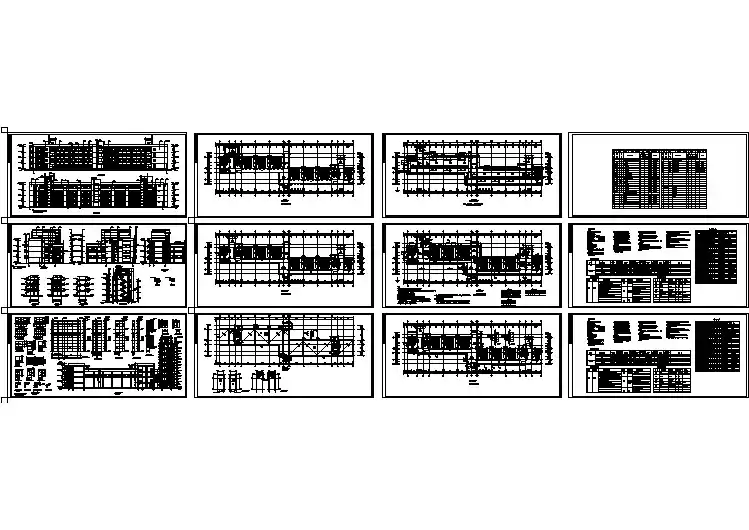

图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。如表1-6-1是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。 表1-6-1 图纸目 录

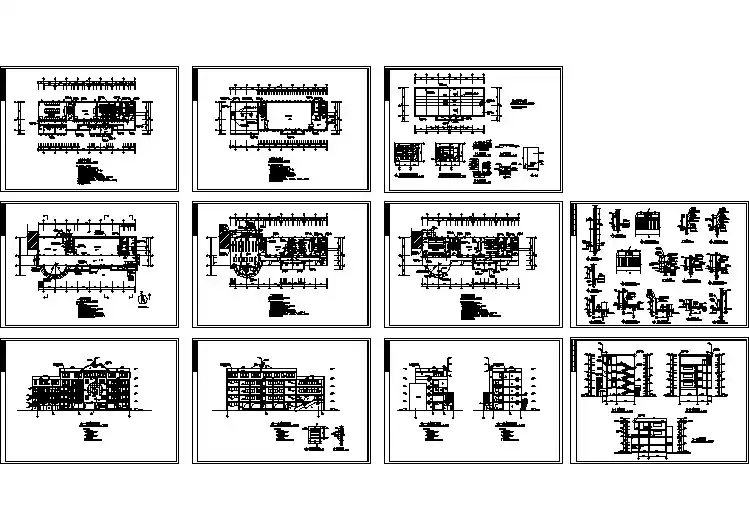

绘制建筑施工图的步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。 建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。

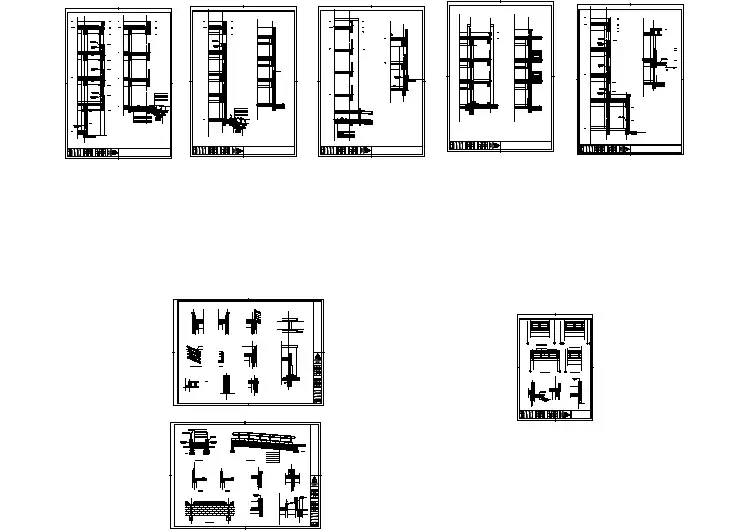

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。 最后，在平面图下方写出图名及比例等。 2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3．剖面图的画法步骤 1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
应用CAD外部参照进行建筑施工图设计当前国内的建筑设计院大多采用方案-初步设计-施工图的设计流程。在方案确定，建筑提资后，进入施工图阶段，结构和设备专业开始以建筑资料图为模板布置自己的管线等内容，但当前国内建设的实际状况往往是，在施工图进行的过程中，建设方不断对建筑方案进行反复修改，而建筑方案的调整必然造成各专业施工图的修改甚至返工，有些修改的发生已经接近出图的最终期限，时间紧迫造成的赶工往往使各专业的改动不一致，这也成为设计质量降低的一个主要因素。 AutoCAD中外部参照的采用能够在很大程度上改善这一状况，外部参照即External Reference，简称Xref，是指在AutoCAD环境下用户能在自己的当前图形文件中用外部参照的方法看到任何其他图。 在AutoCAD中将其它图形调入到当前图形中有两种方法：一是用块插入的方法插入图形；二是用外部参照引用图形。当把一个图形文件作为块来插入时，块的定义及其相关的具体图形信息都保存在当前图形数据库中，当前图形文件与被插入的文件不存在任何关联。而当以外部参照的形式引用文件时，并不在当前图形中记录被引用文件的具体信息，只是在当前图形中记录了外部参照的位置和名字，当一个含有外部参照的文件被打开时，它会按照记录的路径去搜索外部参照文件。此时，含外部参照的文件会随着被引用文件的修改而更新。在建筑设计中，各专业之间需要协同工作、相互配合，采用外部参照可以保证项目组的设计人员之间的引用图形都是最新的，从而减少了不必要的反复COPY及协作失误，最终提高设计质量和设计效率。对这种外部参照的特点、功能及具体操作方法详述如下，以供设计者参考使用。 1. 外部参照的特点： 当一个图形文件被作为外部参照插入到当前图形中时，外部参照中每个图形的数据仍然分别保存在各自的源图形文件中，当前图形中所保存的只是外部参照的名称和路径。无论一个外部参照文件多么复杂，AutoCAD都会把它作为一个单一对象来处理，而不允许进行分解。用户可对外部参照进行比例缩放、移动、复制、镜像或旋转等操作，还可以控制外部参照的显示状态，但这些操作都不会影响到原图文件。 AutoCAD允许在绘制当前图形的同时，显示多达32000个图形参照，并且可以对外部参照进行嵌套，嵌套的层次可以为任意多层。当打开或打印附着有外部参照的图形文件时，AutoCAD自动对每一个外部参照图形文件进行重载，从而确保每个外部参照图形文件反映的都是它们的最新状态。 2.外部参照的功能介绍： 使用外部参照进行图形设计，用户能够实现下面的功能。 1.把一些在施工图设计过程中需要不断修改的图组合成最终版的建筑施工图。 2.把其他设计人员的图形放置在自己的图形上，然后合并自己和其他用户的工作，从而与其他用户所做的修改保持同步。 3.确保显示参照图形的最新版本。在打开或打印图形时，AutoCAD 自动重载每个外部参照，所以它反映了参照图形文件的最新状态。 4.创建外部参照裁剪边界，只在主图形中显示外部参照文件的指定部分。3.外部参照的实际应用与技巧： 1.附着外部参照
如何看懂cad施工图 1 建筑施工图的组成部分 结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没 有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图 2 图纸目录及门窗表 图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出 图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际 图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号 以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。 3 建筑设计总说明 建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多 做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确 定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等， 没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计 正确与否非常重要的一个环节。 4 建筑平面图 建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门 窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的（有架空 层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构 设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的 同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改。看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中 就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置 也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙 也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要 的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样 子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚. 5 建筑立面图 建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷 载的取定起作用的数据。 6 建筑剖面图 建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建
