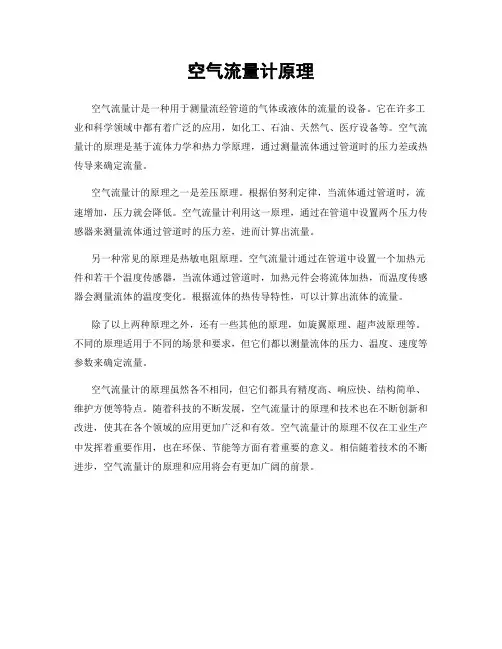

空气流量计的检测原理

空气流量计的检测原理
空气流量计的检测原理

空气流量计的检测原理

随着科学技术的发展,我们不断引进先进技术,空气流量计的测试精度高,可以输出线形信号,信号处理简单,被广泛的应用于汽车,燃气、煤气等领域。

空气流量计的检测原理,空气流量计在管道里设置柱状物之后形成两列涡旋,根据涡旋出现的频率就可以测量流量。因为涡旋成两列平行状,并且左右交替出现,与街道两旁的路灯类似,所以有涡街之称。空气流量计设有两个进气通道,主通道和旁通道,进气流量的检测部分就设在主通道上,设置旁通道的目的是为了能够调整主通道的流量,以便使主通道的检测特性呈理想状态。也就是说,对排气量不同的发动机来说,通过改变空气流量计通道截面大小的方法,就可以用一种规格的空气流量计来覆盖多种发动机。主通道上的三角柱和数个涡旋放大板构成卡曼涡旋发生器。在产生卡曼涡旋处的两侧,相对地设置了属于电子检测装置的超声波发送器和超声波接受器,也可以把这两个部件归入空气流量计,这两个电子传感器产生的电信号经空气流量计的控制电路整形、放大后成理想波形,再输入到微机中。为了利用超声波检查涡旋,在涡旋通道的内壁上都粘有吸音材料,目的是防止超声波出现不规则反射。

空气流量计的优缺点,为了克服活门式空气流量计的缺点,即在保证测量精度的前提下,扩展测量范围,并且取消滑动触点,有开发出小型轻巧的空气流量计,即空气流量计。卡曼涡旋是一种物理现象,涡旋的检测方法、电子控制电路与检测精度根本无关,空气的通路面

积与涡旋发生柱的尺寸变化决定检测精度。又因为这种传感器的输出的是电子信号(频率),所以向系统的控制电路输入信号时,可以省去AD转换器。因此,从本质来看,空气流量计是适用于微机处理的信号。

空气流量计的测试精度高,可以输出线形信号,信号处理简单,且经过长期使用,性能不会发生变化,因为是检测体积流量所以不需要对温度及大气压力进行修正。

空气流量计的检测原理

空气流量计的检测原理 随着科学技术的发展,我们不断引进先进技术,空气流量计的测试精度高,可以输出线形信号,信号处理简单,被广泛的应用于汽车,燃气、煤气等领域。 空气流量计的检测原理,空气流量计在管道里设置柱状物之后形成两列涡旋,根据涡旋出现的频率就可以测量流量。因为涡旋成两列平行状,并且左右交替出现,与街道两旁的路灯类似,所以有涡街之称。空气流量计设有两个进气通道,主通道和旁通道,进气流量的检测部分就设在主通道上,设置旁通道的目的是为了能够调整主通道的流量,以便使主通道的检测特性呈理想状态。也就是说,对排气量不同的发动机来说,通过改变空气流量计通道截面大小的方法,就可以用一种规格的空气流量计来覆盖多种发动机。主通道上的三角柱和数个涡旋放大板构成卡曼涡旋发生器。在产生卡曼涡旋处的两侧,相对地设置了属于电子检测装置的超声波发送器和超声波接受器,也可以把这两个部件归入空气流量计,这两个电子传感器产生的电信号经空气流量计的控制电路整形、放大后成理想波形,再输入到微机中。为了利用超声波检查涡旋,在涡旋通道的内壁上都粘有吸音材料,目的是防止超声波出现不规则反射。 空气流量计的优缺点,为了克服活门式空气流量计的缺点,即在保证测量精度的前提下,扩展测量范围,并且取消滑动触点,有开发出小型轻巧的空气流量计,即空气流量计。卡曼涡旋是一种物理现象,涡旋的检测方法、电子控制电路与检测精度根本无关,空气的通路面

积与涡旋发生柱的尺寸变化决定检测精度。又因为这种传感器的输出的是电子信号(频率),所以向系统的控制电路输入信号时,可以省去AD转换器。因此,从本质来看,空气流量计是适用于微机处理的信号。 空气流量计的测试精度高,可以输出线形信号,信号处理简单,且经过长期使用,性能不会发生变化,因为是检测体积流量所以不需要对温度及大气压力进行修正。
