二氧化钛光催化分解甲 醛原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

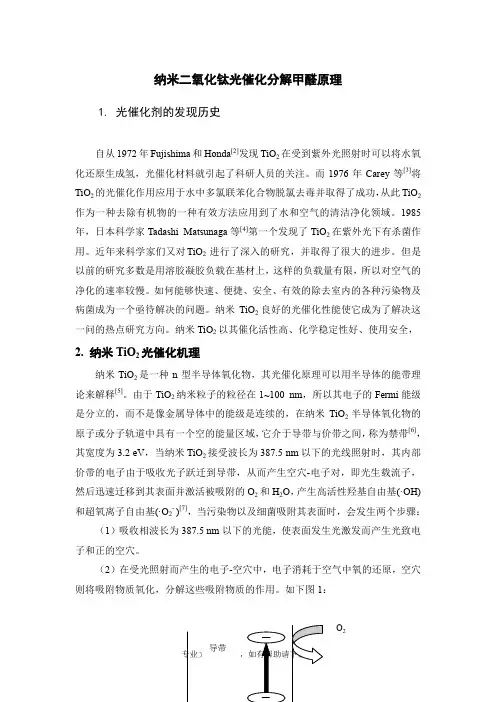

纳米二氧化钛光催化分解甲醛原理 1. 光催化剂的发现历史 自从1972年Fujishima和Honda[2]发现TiO2在受到紫外光照射时可以将水氧化还原生成氢，光催化材料就引起了科研人员的关注。而1976年Carey等[3]将TiO2的光催化作用应用于水中多氯联苯化合物脱氯去毒并取得了成功，从此TiO2作为一种去除有机物的一种有效方法应用到了水和空气的清洁净化领域。1985年，日本科学家Tadashi Matsunaga等[4]第一个发现了TiO2在紫外光下有杀菌作用。近年来科学家们又对TiO2进行了深入的研究，并取得了很大的进步。但是以前的研究多数是用溶胶凝胶负载在基材上，这样的负载量有限，所以对空气的净化的速率较慢。如何能够快速、便捷、安全、有效的除去室内的各种污染物及病菌成为一个亟待解决的问题。纳米TiO2良好的光催化性能使它成为了解决这一问的热点研究方向。纳米TiO2以其催化活性高、化学稳定性好、使用安全， 2. 纳米TiO2光催化机理 纳米TiO2是一种n型半导体氧化物，其光催化原理可以用半导体的能带理论来解释[5]。由于TiO2纳米粒子的粒径在1~100 nm，所以其电子的Fermi能级是分立的，而不是像金属导体中的能级是连续的，在纳米TiO2半导体氧化物的原子或分子轨道中具有一个空的能量区域，它介于导带与价带之间，称为禁带[6]，其宽度为 eV，当纳米TiO2接受波长为 nm以下的光线照射时，其内部价带的电子由于吸收光子跃迁到导带，从而产生空穴-电子对，即光生载流子，然后迅速迁移到其表面并激活被吸附的O2和H2O，产生高活性羟基自由基(·OH)和超氧离子自由基(·O2- )[7]，当污染物以及细菌吸附其表面时，会发生两个步骤：
纳米TiO2光催化剂安全环保性能研究 作者：北京化工大学徐瑞芬教授 纳米科技的发展为人类治理环境开辟了 一条行之有效的途径，我们可以合理利用 自然光资源，通过纳米TiO2半导体的光催化效应，在材料内部由吸收光激发电子，产生电子-空穴对，即光生载流子，迅速迁移到材料表面，激活材料表面吸附氧和水分，产生活性氢氧自由基（oOH）和超氧阴离子自由基（O2·－），从而转化为一种具有安全化学能的活性物质，起到矿化降解环境污染物和抑菌杀菌的作用。 纳米TiO2光催化应用技术工艺简单、成本低廉，利用自然光即可催化分解细菌和污染物，具有高催化活性、良好的化学稳定性和热稳定性、无二次污染、无刺激性、安全无毒等特点，且能长期有益于生态自然环境，是最具有开发前景的绿色环保催化剂之一。 本研究在用亚稳态氯化法合成纳米二氧化钛的技术基础上，根据光催化功能高效性的需要，进行掺杂和表面处理，制成特有的在室内自然光和黑暗区微光也能显著发挥光催化作用的纳米二氧化钛，将其作为功能粉体材料，复合到塑料、皮革、纤维、涂料等材料中，研制成无污染、无毒害的纳米TiO2光催化绿色复合材料，充分发挥抗菌、降解有机污染物、除臭、自净化的功能，这类环保型功能材料实施方便、应用性强，能实用到生活空间的多种场合，发挥其多功能效应，成为我们生活环境中起长期净化作用的环保材料。 2 纳米TiO2光催化剂对环境的净化功能研究 2．1室内环境的净化 随着建筑材料中各种添加物的使用，室内装饰材料和各种家用化学物质的使用，室内空气污染的程度越来越严重。调查表明，室内空气污染物浓度高于室外，甚至高于工业区。据有关部门测试，现代居室内空气中挥发性有机化合物高达300多种，其中对人体容易造成伤害、甚至致癌的就有20多种，极大地威胁着人类的健康生活。随着人们健康和环保意识的增强，人们对具有光催化净化室内外空气、抗菌杀毒等功能性绿色环保材料的需求日益迫切，纳米TiO2光催化剂的出现为环境净化材料的发展开辟了一片新天地，也为人们对健康环境需求的解决提供了有效的途径。
二氧化钛光催化降解甲醛废气及动力学研究毕业
二氧化钛光催化降解甲醛废气及动力学研究 前言 随着生活和工作条件的现代化,人们大量使用有机材料进行装修,而它们会不断散发出一些有毒的气体。在众多的室内污染物中，甲醛以其来源广，毒性大，污染时间长等特点，已成为主要的室内污染物之一[3]。甲醛是一种无色易溶于水的刺激性气体,当室内空气中含量为0.1 mg/m3时就有异味和不适感;当大于65 mg/m3可以引起肺炎、肺水肿等损伤,甚至导致死亡。 室内甲醛的污染来源主要为建筑材料和家具。板材中残留和未反应的甲醛会逐渐向周围环境释放，这是形成室内空气中甲醛的主体[4]。部分装饰、装修材料及用品或含有有害化学物质，或因使用不当，导致某些污染物如甲醛，苯、氡等进入室内环境，造成室内空气污染，严重者甚至危害居住者健康，引起装修纠纷，室内空气污染已引起政府和公众的高度重视。甲醛为高毒性的物质，在我国有毒化学品优先控制名单上，甲醛高居第二位。 甲醛已被世界卫生组织确定为致癌和致畸形物质[5]，是公认的变态反应源，也是潜在的强制突变物之一。所以寻求有效的治理方法以清除室内空气中的甲醛已成为关系到人们身体健康而亟待解决的问题，同时也成为环境污染物治理研究中的热点之一。
一、文献综述 1当前状况 1.1课题研究的背景 20世纪是人类高速发展的世纪。世界各国投入了大量的人力、物力和财力环境污染进行治理和预防，并且已经取得了卓有成效的成绩。一提到环境问题，人们似乎更关注较易感觉到的室外空气和水的污染，认为只要降染源的排放量，净化了空气和水源就能从根本上解决环境污染问题。其实则不然，人们生活水平的提高，室内空气质量对人体健康的影响已成为引起社会普遍关注的重要环境问题之一。随着对室内环境保护意识的不断增强，人们迫切希望有一个安全、健康的生活空间。 据世界卫生组织(WHO)调查结果显示，世界上30％的新建和重修的建筑物中发现室内空气有害健康，这些被污染的室内空气已经导致全球性的人口发病率和死亡率增加，室内空气污染已被列入对公众健康危害的五种环境因素之一[1]。国际上一些室内环境专家提醒人们，在经历了工业革命带来的“煤烟型污染”和“光化学烟雾型污染”之后，现代人已经进入了以“室内空气污染”为标志的第三个污染时期[2]。 部分装饰、装修材料及用品或含有有害化学物质，或因使用不当，导致某些污染物如甲醛，苯、氡等进入室内环境，造成室内空气污染，严重者甚至危害居住者健康，引起装修纠纷，室内空气污染已引起政府和公众的高度重视。甲醛为高毒性的物质，在我国有毒化学品优先控制名单上，甲醛高居第二位。 甲醛已成为关系到人们身体健康而亟待解决的问题！ 1.2室内甲醛的污染现状 20世纪90年代末，北京大学对其校园园区内的室内空气质量进行了一次调查，表1.1反映了此次调查中甲醛的测定值及我国和其他国家已有的室内空气中甲醛平均水平。
第二节TiO2光催化影响因素 目前主要针对TiO 2 进行增加表面缺陷结构、减小颗粒大小增大比表面、贵金 属表面沉积、过渡金属离子掺杂、半导体复合、表面光敏化、以及改变TiO 2 形貌和晶型等方法来提高其量子效率以及扩展其光谱响应范围。研制具有高量子产率，能被太阳光谱中的可见光激发的高效半导体光催化剂，探索适合的光催化剂负载技术，是当前解决光催化技术中难题的重点和热点。 表面缺陷结构 通过俘获载流子可以明显压制光生电子与空穴的再结合。在制备胶体和多晶光催化是和制备化学催化剂一样，一般很难制得理想的半导体晶格。在制备过程中，无论是半导体表面还是体内都会出现一些不规则结构，这种不规结构和表面电子态密切相关，可是后者在能量上不同于半导体主体能带上的。这样的电子态就会起到俘获载流子的阱的作用，从而有助于压制电子和空穴的再结合[7]。 颗粒大小与比表面积 研究表明，溶液中催化剂粒子颗粒越小，单位质量的粒子数就越多，体系的比表面积大，越有利于光催化反应在表面进行,因而反应速率和效率也越高。催化剂粒径的尺寸和比表面积的一一对应直接影响着二氧化钛光催化活性的高低。粒径越小，单位质量的粒子数目越多，比表面积也就越大。比表面积的大小是决定反应物的吸附量和活性点多少的重要因素。比表面积越大，吸附反应物的能力就越强，单位面积上的活性点也就越多，发生反应的几率也随之增大，从而提高其光催化活性。当粒子大小与第一激子的德布罗意半径大小相当，即在1-10 nm 时，量子尺寸效应就会变得明显，成为量子化粒子，导带和价带变成分立的能级，能隙变宽，生成光生电子和空穴能量更高，具有更高的氧化、还原能力，而粒径减小，可以减小电子和空穴的复合几率，提到光产率。再者，粒径尺寸的量子化使得光生电子和空穴获得更大的迁移速率，并伴随着比表面积的加大，也有利于提高光催化反应效率。 贵金属沉积的影响 电中性的并相互分开的贵金属的Fermi能级小于TiO 2 的费米（Fermi）能级， 即贵金属内部与TiO 2相应的能级上，电子密度小于TiO 2 导带的电子密度，因此 当两种材料连接在一起时，载流子重新分布，电子就会不断地从TiO 2 向贵金属
TiO2光催化原理及应用 一.前言 在世界人口持续增加以及广泛工业化的过程中，饮用水源的污染问题日趋严重。根据世界卫生组织的估计，地球上22% 的居民日常生活中的饮用水不符合世界卫生组织建议的饮用水标准。长期摄入不干净饮用水将会对人的身体健康造成严重危害, 世界围每年大概有200 万人由于水传播疾病死亡。水中的污染物呈现出多样化的趋势，常见的污染物包括有毒重金属、自然毒素、药物、有机污染物等。常规的饮用水净化技术有氯气、臭氧和紫外线消毒以及过滤、吸附、静置等，但是这些方法对新生的污物往往不是非常有效，并且可能导致二次污染。包括我国在世界围广泛应用的氯气消毒法，可能在水中生成对人类健康有害的高氯酸盐。臭氧消毒是比较安全的消毒方法，但是所需设备昂贵；而紫外线消毒法需要能源支持，并且日常的维护都需要专业的技术人员；吸附法一般需要消耗大量的吸附剂，使用过的吸附剂一般需要额外的处理。这些缺点限制了它们的应用围，迫切需要发展一种高效、绿色、简单的净化水技术。 自然界中，植物、藻类和某些细菌能在太的照射下，利用光合色素将二氧化碳（或硫化氧）和水转化为有机物，并释放出氧气（或氢气）。这种光合作用是一系列复杂代反应的总和，是生物界赖以生存的基础，也是地球碳氧循环的重要媒介。光化学反应的过程与植物的光合作用很相似。光化学反应一般可以分为直接光解和间接光解两类。直接光解为物质吸收能量达到激发态，吸收的能量使反应物的电子在轨道间的转移，当强度够大时，可造成化学键的断裂，产生其它物质。直接光解是光化学反应中最简单的形式，但这类反应产率一般较低。间接光解则为反应系统中某一物质吸收光能后，再诱使另一种物质发生化学反应。 半导体在光的照射下，能将光能转化为化学能，促使化合物的合成或使化合物(有机物、无机物)分解的过程称之为半导体光催化。半导体光催化是光化学反应的一个前沿研究领域，它能使许多通常情况下难以实现或不可能进行的反应在比较温和的条件下顺利进行。与传统技术相比，光催化技术具有两个最显著的特征：第一，光催化是低温深度反应技术。光催化氧化可在室温下将水、空气和土壤中有机污染物等完全氧化二氧化碳和水等产物。第二，光催化可利用紫外光或太作为光源来活化光催化剂，驱动氧化－还原反应，达到净化目的，对净化受无机重金属离子污染的废水及回收贵金属亦有显著效果。 二.TiO2的性质及光催化原理 许多半导体材料(如TiO2，ZnO，Fe2O3，ZnS，CdS等)具有合适的能带结构可以作为光催化剂。但是，由于某些化合物本身具有一定的毒性，而且有的半导体在光照下不稳定，存在不同程度的光腐蚀现象。在众多半导体光催化材料中，TiO2以其化学性质稳定、氧化-还原性强、抗腐蚀、无毒及成本低而成为目前最为广泛使用的半导体光催化剂。 TiO2属于一种n型半导体材料，它有三种晶型——锐钛矿相、金红石相和板钛矿相，板
TiO2的光催化性能研究 摘要：主要介绍二氧化钛的光催化原理，基本途径，以及光催化剂的结构特性和影响因素，还讲述了关于二氧化钛的光催化应用。 关键字：二氧化钛光催化光催化剂 二氧化钛，化学式为TiO2，俗称钛白粉，多用于光触媒、化妆品，能靠紫外线消毒及杀菌，现正广泛开发，将来有机会成为新工业。二氧化钛可由金红石用酸分解提取，或由四氯化钛分解得到。二氧化钛性质稳定，大量用作油漆中的白色颜料，它具有良好的遮盖能力，和铅白相似，但不像铅白会变黑；它又具有锌白一样的持久性。二氧化钛还用作搪瓷的消光剂，可以产生一种很光亮的、硬而耐酸的搪瓷釉罩面。 1 TiO2的基本性质 1.1结晶特征及物理常数 物性：金红石型锐钛型 结晶系：四方晶系四方晶系 相对密度：3.9~4.2 3.8~4.1 折射率： 2.76 2.55 莫氏硬度：6-7 5.5-6 电容率：114 31 熔点：1858 高温时转变为金红石型 晶格常数：A轴0.458,c轴0.795 A轴0.378,c轴0.949 线膨胀系数：25℃/℃ a轴：7.19X10-6 2.88？10-6 c轴：9.94X10-6 6.44？10-6 热导率： 1.809？10-3 吸油度：16～48 18～30 着色强度：1650~1900 1200~1300 颗粒大小：0.2~0.3 0.3 功函数：5.58eV
2TiO2的光催化作用 2.1光催化作用原理 二氧化钛是一种N型半导体材料，锐钛矿相TiO2的禁带宽度Eg =3.2eV，由半导体的光吸收阈值λg与禁带宽度E g的关系式： λg (nm)=1240/Eg(eV) 可知：当波长为387nm的入射光照射到TiO2上时，价带中的电子就会发生跃迁，形成电子-空穴对，光生电子具有较强的还原性，光生空穴具有较强的氧化性。在半导体悬浮水溶液中，半导体材料的费米能级会倾斜而在界面上形成一个空间电荷层即肖特基势垒，在这一势垒电场作用下，光生电子与空穴分离并迁移到粒子表面的不同位置，还原和氧化吸附在表面上的物质。除了上述变化途径外，光激发产生的电子、空穴也可能在半导体内部或表面复合，如果没有适当的电子、空穴俘获剂，储备的能量在几个毫秒内就会通过复合而消耗掉，而如果选用适当的俘获剂或表面空位来俘获电子或空穴，复合就会受到抑制，随后的氧化还原反应就会发生。在水溶液中，光生电子的俘获剂主要是吸附在半导体表面上的氧，氧俘获电子形成O2-；OH-、水分子及有机物本身均可充当光生空穴俘获剂，空穴则将吸附在TiO2表面的OH-和H2O氧化成具有高度活性的?OH自由基，活泼的?OH 自由基可以将许多难以降解的有机物氧化为CO2和H2O。其反应机理如下： TiO2 + hv → h+ + e- h+ + e- →热量 H2O → H+ + OH- h+ + OH- → HO? h+ + H2O + O2- → HO?+ H+ + O2- h+ + H2O → HO?+ H+ e- + O2→ O2- O2- + H+ → HO2? 2HO2?→ O2 + H2O2 H2O2 + O2- → HO?+ OH- + O2 H2O2 + hv → 2HO? 从上述光催化作用原理分析可知道，光催化过程实际上同时包含氧化反应和还原反应两个过程，分别反映出光生空穴和光生电子的反应性能，同时二者又相互影响，相互制约。
第 页（共 页） 课 程 ___________ 实验日期：年 月曰 专业班号 _____ 别 ______________ 交报告日期： 年 月 日 姓 名_ _学号 报告退发： （订正、重做） 同组者 _____________ 次仁塔吉 __________ 教师审批签字： 实验名称 _________________ 纳米二氧化钛粉的制备及其光催化活性的测试 、实验目的 1. 了解制备纳米材料的常用方法，测定晶体结构的方法。 2. 了解XRD 方法，了解X-射线衍射仪的使用，高温电炉的使用 3. 了解光催化剂的（一种）评价方法 、实验原理 1.纳米TiO 2的制备 ① 纳米材料的定义：纳米材料指的是组成相或者晶相在任意一维度上尺寸小于 100nm 的材 料。 纳米材料由于其组成粒子尺寸小， 有效表面积大，从而呈现出小尺寸效应， 表面与界面效应 等。 ② 纳米TiO 2的制备方法：溶胶凝胶法，水热法，火焰淬火掺杂法，阳极氧化法，电泳沉积 再阳极氧化法，高温雾化法，溅射法，光沉积法，共沉淀法。 本实验采取最基本的，利用金属醇盐水解的方法制备纳米 TiO 2，主要利用金属有机醇盐能 溶于有机溶剂，且可以水解产生氢氧化物或氧化物沉淀。 该方法的优点：①粉体的纯度高，②可制备化学计量的复合金属氧化物粉末。 西安交通大学化学实验报告
③制备原理：利用钛酸四丁酯的水解，反应方程如下 Ti OC4H9 4 4出0 =Ti OH 4 4C4H9OH Ti OH 4 Ti OC4H9 4=TiO2 4C4H9OH Ti OH 4 Ti OH 4=TiO2 4H2O 2. TiO 2的结构及表征 我们通过实验得到的TiO 2是无定形的，二氧化钛通常有如下图上所示的三种晶状结构: 无定形的TiO2在经过一定温度的热处理后，会向锐钛矿型转变，温度更高会变成金红石型。 我们可以通过X-射线衍射仪测定其晶体结构。 纳米TiO 2的景行对其催化活性影响较大，由于锐钛矿型TiO 2晶格中含有较多的缺陷和缺位，能产生较多的氧空位来捕获电子，所以具有较高的活性；而具有最稳定晶型结构的金红石型TiO2，晶化态较好，所以几乎没有光催化活性。 多晶相样品根据XRD测试获得XRD图谱。根据图谱的衍射角度对应的峰，我们可以测定 各晶相的含量。【用晶相含量百分比表示】（其中20-25为金红石型的特征衍射峰，25-27 为锐钛矿型的特征衍射峰） C A A A 100% A A A R 同时，根据XRD图谱可以估计样品的直径
纳米二氧化钛光催化分解甲醛原理 1. 光催化剂的发现历史 自从1972年Fujishima和Honda[2]发现TiO2在受到紫外光照射时可以将水氧化还原生成氢，光催化材料就引起了科研人员的关注。而1976年Carey等[3]将TiO2的光催化作用应用于水中多氯联苯化合物脱氯去毒并取得了成功，从此TiO2作为一种去除有机物的一种有效方法应用到了水和空气的清洁净化领域。1985年，日本科学家Tadashi Matsunaga等[4]第一个发现了TiO2在紫外光下有杀菌作用。近年来科学家们又对TiO2进行了深入的研究，并取得了很大的进步。但是以前的研究多数是用溶胶凝胶负载在基材上，这样的负载量有限，所以对空气的净化的速率较慢。如何能够快速、便捷、安全、有效的除去室内的各种污染物及病菌成为一个亟待解决的问题。纳米TiO2良好的光催化性能使它成为了解决这一问的热点研究方向。纳米TiO2以其催化活性高、化学稳定性好、使用安全，2. 纳米TiO2光催化机理 纳米TiO2是一种n型半导体氧化物，其光催化原理可以用半导体的能带理论来解释[5]。由于TiO2纳米粒子的粒径在1~100 nm，所以其电子的Fermi能级是分立的，而不是像金属导体中的能级是连续的，在纳米TiO2半导体氧化物的原子或分子轨道中具有一个空的能量区域，它介于导带与价带之间，称为禁带[6]，其宽度为eV，当纳米TiO2接受波长为nm以下的光线照射时，其内部价带的电子由于吸收光子跃迁到导带，从而产生空穴-电子对，即光生载流子，然后迅速迁移到其表面并激活被吸附的O2和H2O，产生高活性羟基自由基(·OH)和超氧离子自由基(·O2- )[7]，当污染物以及细菌吸附其表面时，会发生两个步骤：（1）吸收相波长为nm以下的光能，使表面发生光激发而产生光致电子和正的空穴。 （2）在受光照射而产生的电子-空穴中，电子消耗于空气中氧的还原，空穴则将吸附物质氧化，分解这些吸附物质的作用。如下图1： 导带 O2
纳米TiO2光催化剂安全环保性能研究 作者：北京化工大学 徐瑞芬教授 纳米科技的发展为人类治理环境开辟了 一条行之有效的途径，我们可以合理利用自然光资源，通过纳米TiO2半导体的光催化效应，在材料内部由吸收光激发电子，产生电子-空穴对，即光生载流子，迅速迁移到材料表面，激活材料表面吸附氧和水分，产生活性氢氧自由基（oOH ）和超氧阴离子自由基（O2·－），从而转化为一种具有安全化学能的活性物质，起到矿化降解环境污染物和抑菌杀菌的作用。 纳米TiO2光催化应用技术工艺简单、成本低廉，利用自然光即可催化分解细菌和污染物，具有高催化活性、良好的化学稳定性和热稳定性、无二次污染、无刺激性、安全无毒等特点，且能长期有益于生态自然环境，是最具有开发前景的绿色环保催化剂之一。 本研究在用亚稳态氯化法合成纳米二氧化钛的技术基础上，根据光催化功能高效性的需要，进行掺杂和表面处理，制成特有的在室内自然光和黑暗区微光也能显著发挥光催化作用的纳米二氧化钛，将其作为功能粉体材料，复合到塑料、皮革、纤维、涂料等材料中，研制成无污染、无毒害的纳米TiO2光催化绿色复合材料，充分发挥抗菌、降解有机污染物、除臭、自净化的功能，这类环保型功能材料实施方便、应用性强，能实用到生活空间的多种场合，发挥其多功能效应，成为我们生活环境中起长期净化作用的环保材料。 2 纳米TiO2光催化剂对环境的净化功能研究 2．1室内环境的净化 随着建筑材料中各种添加物的使用，室内装饰材料和各种家用化学物质的使用，室内空气污染的程度越来越严重。调查表明，室内空气污染物浓度高于室外，甚至高于工业区。据有关部门测试，现代居室内空气中挥发性有机化合物高达300多种，其中对人体容易造成伤害、甚至致癌的就有20多种，极大地威胁着人类的健康生活。随着人们健康和环保意识的增强，人们对具有光催化净化室内外空气、抗菌杀毒等功能性绿色环保材料的需求日益迫切，纳米TiO2光催化剂的出现为环境净化材料的发展开辟了一片新天地，也为人们对健康环境需求的解决提供了有效的途径。
个人收集整理-ZQ 纳米二氧化钛光催化净化甲醛 纳米二氧化钛光催化参数及净化甲醛性能地研究 作为一种新型环保光催化材料，纳米二氧化钛(<>)以其所具有地众多优越性能而受到广泛关注，应用研究延伸至能源、环保、建材、医疗卫生等多个领域.本课题主要基于纳米<>在气相光催化领域地应用，针对室内环境中长期严重影响人体健康地有机污染物甲醛，开展了一系列相关实验研究，内容涉及纳米<>光催化剂地制备、负载、光催化降解甲醛以及吸附光催化净化甲醛地性能研究，本课题地开展对光催化及吸附光催化净化空气技术地应用具有一定地参考价值.受到本课题前期研究地启发，在本实验研究开展初期纳米<>光催化剂制备环节，引入分散液粒子粒度分析、液膜状态、甲醛释放性及甲醛降解性等项指标对分散液效果进行综合考核.实验结果表明，阴离子表面活性剂配制而成地<'＃>分散液具有<>粒径小且分布均匀，液膜光滑度、牢度、透明度高，甲醛释放性小及甲醛降解率高等优点，作为该项研究开展地基础.文档来自于网络搜索 降解净化甲醛地性 能研究涉及两大部分：()单纯纳米<>负载状态下光催化降解甲醛性能研究.①单因素分析法就不同纳米<>负载量、不同光强对纳米<>光催化性能产生地影响予以分析，结果表明，随<>负载量地增加，甲醛降解率略有提高；较低光照强度下，纳米<>对甲醛地降解率随时间延长而不断提高，当光强较高时，特别是在μ<'>，纳米<>分解分散液成分使其产生甲醛；②纳米<>负载量、光照强度和反应时间因素作用下开展正交实验以探讨最佳工艺参数，结果表明，纳米<>分散液量为、μ<'>光照强度下作用小时，<>对甲醛地光催化降解率可达％，其最佳净化效率为μ.()纳米<>和吸附材料共同负 1 / 16
石墨烯／二氧化钛复合光催化剂的制备方法 本发明涉及一种石墨烯／二氧化钛复合光催化剂的制备方法，步骤如下：将氧化石墨溶于有机溶剂，超声处理得到氧化石墨烯分散液；在氧化石墨烯分散液中加入钛盐前驱体，搅拌均匀；将混合好的分散液转移至水热反应釜，１２０～２００℃下反应４～２０小时；将反应所得到产物分别用无水乙醇与去离子水清洗，真空４０～８０℃下干燥８～２４小时得到石墨烯／二氧化钛复合光催化剂。本发明的优点在于原料普通易得，成本低廉，制备过程简单安全，所得产物中，ＴｉＯ２颗粒能均匀分散于石墨烯表面，两者间有较强的作用力，既避免了自身粒子的团聚，也有效防止了石墨烯片层的重堆积。结构上的优势使其具有优良的光催化活性，在环境保护与太阳能电池领域中都有潜在的应用价值。 所谓光催化反应 光化学及光催化氧化法是目前研究较多的一项高级氧化技术。所谓光催化反应，就是在光的作用下进行的化学反应。光化学反应需要分子吸收特定波长的电磁辐射，受激产生分子激发态，然后会发生化学反应生成新的物质，或者变成引发热反应的中间化学产物。光化学反应的活化能来源于光子的能量，在太阳能的利用中光电转化以及光化学转化一直是十分活跃的研究领域。 光催化氧化技术利用光激发氧化将O2、H2O2等氧化剂与光辐射相结合。所用光主要为紫外光，包括uv-H2O2、uv-O2等工艺，可以用于处理污水中CHCl3、CCl4、多氯联苯等难降解物质。另外，在有紫外光的Feton体系中，紫外光与铁离子之间存在着协同效应，使H2O2分解产生羟基自由基的速率大大加快，促进有机物的氧化去除。 编辑本段分类 光降解通常是指有机物在光的作用下，逐步氧化成低分子中间产物最终生成CO2、H2O及其他的离子如NO3-、PO43-、Cl-等。有机物的光降解可分为直接光降解、间接光降解。前者是指有机物分子吸收光能后进一步发生的化学反应。后者是周围环境存在的某些物质吸收光能成激发态，再诱导一系列有机污染的反应。间接光降解对环境中难生物降解的有机污染物更为重要。 利用光化学反应降解污染物的途径，包括无催化剂和有催化剂参与的光化学氧化过程。前者多采用氧和过氧化氢作为氧化剂，在紫外光的照射下使污染物氧化分解；后者又称光催化氧化，一般可分为均相和非均相催化两种类型。均相光催化降解中较常见的是以Fe2+或Fe3+及H2O2为介质，通过photo-Fenton反应产生·HO使污染物得到降解，非均相光催化降解中较常见的是在污染体系中投加一定量的光敏半导体材料，同时结合一定量的光辐射，使光敏半导体在光的照射下激发产生电子-空穴对，吸附在半导体上的溶解氧、水分子等与电子-空穴作用，产生·HO等氧化性极强的自由基，再通过与污染物之间的羟基加和、取代、电子转移等式污染物全部或接近全部矿化。
TiO2光催化氧化机理 TiO2属于一种n型半导体材料，它的禁带宽度为3.2ev（锐钛矿）,当它受到波长小于或等于387.5nm的光(紫外光)照射时，价带的电子就会获得光子的能量而越前至导带，形成光生电子（e-）;而价带中则相应地形成光生空穴(h+)，如图1-1所示。 如果把分散在溶液中的每一颗TiO2粒子近似看成是小型短路的光电化学电池，则光电效应应产生的光生电子和空穴在电场的作用下分别迁移到TiO2表面不同的位置。TiO2表面的光生电子e-易被水中溶解氧等氧化性物质所捕获，而空穴h+则可氧化吸附于TiO2表面的有机物或先把吸附在TiO2表面的OH-和H2O分子氧化成·OH自由基，·OH 自由基的氧化能力是水体中存在的氧化剂中最强的，能氧化水中绝大部分的有机物及无机污染 物，将其矿化为无机小分子、CO 2和H 2 O等无害物质。 反应过程如下： 反应过程如下： TiO2+ hv → h+ +e- (3) h+ +e-→热能（4） h+ + OH- →·OH (5) h+ + H2O →·OH + H+(6) e- +O2→ O2- （7）O2 + H+ → HO2·(8) 2 H2O·→ O2 + H2O2(9) H2O2+ O2 →·OH + H+ + O2(10) ·OH + dye →···→ CO2 + H2O (11) H+ + dye→···→ CO2 + H2O (12) 由机理反应可知,TiO2光催化降解有机物，实质上是一种自由基反应。 Ti02光催化氧化的影响因素 1、试剂的制备方法 常用Ti02光催化剂制备方法有溶胶一凝胶法、沉淀法、水解法等。不同方法制得的Ti02粉末的粒径不同，其光催化效果也不同。同时在制备过程中有无复合，有无掺杂等对光降解也有影响。Ti02的制备方法在许多文献上都有详细的报道，这里就不再赘述。
纳米二氧化钛结构与光催化性能关系 XXX XXX 摘要纳米级二氧化钛由于具有无毒、化学稳定性好、比表面积大、成本低等优异性能深受科研工作者的关注。其所具有的光催化性能使其在降解大气及水体中污染物领域具有广阔前景。本文从纳米二氧化钛结构出发，阐述纳米二氧化钛光催化机理，并简要说明不同元素掺杂纳米二氧化钛后对其光催化性能的影响。 关键词纳米二氧化钛; 光催化; 结构; 掺杂 自1972年FuJiShima和HonclaIIJ发现TiO2单晶电极在紫外光照射下可分解水及Bard将光电化学理论扩展到半导体微粒光催化后，TiO2作为一种半导体光催化剂吸引诸多学者的研究。由于TiO2具有良好的化学稳定性、抗磨损性、较大的比表面积、无毒、成本低以及可以直接利用自然光等优点，利用TiO2光催化氧化法处理水中有机污染物等方面有广阔的应用前景。然而TiO2半导体光催化剂在实际应用中存在一些缺陷如：带隙较宽(E =3.2eV)，只有在λ小于387.5 nm的紫外光激发下价带电子才能跃迁到导带上形成光生电子和空穴分离，而紫外光在自然光中仅占3％～5％，因此对自然光的利用率不高。另外半导体载流子的复合率很高，导致光量子效率很低，提高TiO2纳米粒子的光催化效率是利用TiO2光催化剂的关键。为了改善TiO2的光催化性能，研究工作者关于TiO2的制备方法、掺杂、催化剂载体、热处理等方面做了许多研究，其中掺杂因其容易实现、效果明显、应用范围广泛，而成为研究热点。[1] 1、纳米二氧化钛结构及其光催化机理 1.1 二氧化钛晶型 纳米二氧化钛具有锐钛矿，板钛矿及金红石型结构，其中以锐钛矿型光催化性能最好。其晶胞结构如下（其中红色为O，白色为Ti）： 锐钛矿型： 板钛矿型：
龙源期刊网 https://www.doczj.com/doc/011835621.html, 光催化技术净化甲醛的效果研究 作者：俞圣哲 来源：《中国科技纵横》2018年第22期 摘要：人们生活品质的提高，对于家居有了新的要求，那就是无毒无害，但现实中未能解决有害气体的散发。通过密闭房间内利用光触媒设备对有害有机物气体的消除测试阐述了在低浓度状况下除VOCs的有效性；对于不同基材负载的光触媒板在相同条件下去除低浓度甲醛气体的动态模拟测试的比较，进一步的得出基材的选择对于光催化去除甲醛能力的影响。 关键词：光催化；TiO2；负载；去除率 中图分类号：X511 文献标识码：A 文章编号：1671-2064（2018）22-0005-03 随着生活生平的提高，人们更多的关注健康，很多专业术语也被认知，比如PM2.5， PM10，空气污染指数等等。一天当中大部分时间在室内度过，因此室内空气的好坏直接影响着我们，尤其是各式各样的新家具用品和装修涂料时时刻刻释放出有毒有害的污染物让我们的身体处在危害当中。 在室内空气污染物中，挥发性有机化合物VOCs来源广泛且对人体健康影响较大，研究认为，室内TVOC浓度大于0.2mg/m3时，人体会有轻微不适的感觉，TVOC浓度上升到 25mg/m3以上时就容易出现头痛等中毒症状[1]。 2002年我国制定并实施了GB/T18883.2002《室内空气质量标准》，这部标准引入室内空气质量概念，明确提出“室内空气应无毒、无害、无异常嗅味”的要求。其中规定的控制项目包括化学性、物理性、生物性和放射性污染。规定控制的化学性污染物质不仅包括人们熟悉的甲醛、苯、氨、氧等污染物质，还有可吸入颗粒物、二氧化碳、二氧化硫等13项化学性污染物质。 目前，室内空气污染物的控制途径分为：污染源头控制以及末端治理。使用环保型材料能有效的从源头减少污染物，但是由于成本和售价的昂贵普通百姓无法承受，通常会选用末端治理的方法来改善空气质量。现有末端治理技术包括过滤技术、静电除尘技术、吸附净化技术、低温等离子体技术、光催化技术和组合技术等。通常我们常见的方法有吸附型的比如活性炭包；过滤和吸附相结合的有空气净化器；以及可直接喷洒于墙体表面去除甲醛，苯类的有光触媒分散液。 本文以光催化技术为主要研究对象，所谓光催化（光触媒）指半导体材料在紫外及可见光照射下，将光能转化为化学能，并促进有机物的合成与分解的过程。当光能等于或超过半导体材料的带隙能量时形成光生载流子（电子-空穴对）。在缺乏合适的电子或空穴捕获剂时，吸
Journal of Advances in Physical Chemistry 物理化学进展, 2016, 5(4), 131-136 Published Online November 2016 in Hans. https://www.doczj.com/doc/011835621.html,/journal/japc https://www.doczj.com/doc/011835621.html,/10.12677/japc.2016.54015 文章引用: 曾晶, 江志成, 郑爱苹, 谢梦淋, 吴梦芹, 肖强. 甲醛空气净化器及光催化降解甲醛的研究进展[J]. 物理化 Progresses on Formaldehyde Air Purifier and Photocatalytic Degradation of Formaldehyde Jing Zeng, Zhicheng Jiang, Aiping Zheng, Menglin Xie, Mengqin Wu, Qiang Xiao Key Laboratory of Authorized by China’s Ministry of Education for Advanced Catalysis Materials, Institute of Physical Chemistry, Zhejiang Normal University, Jinhua Zhejiang Received: Nov. 3rd , 2016; accepted: Nov. 20th , 2016; published: Nov. 23rd , 2016 Copyright ? 2016 by authors and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY). https://www.doczj.com/doc/011835621.html,/licenses/by/4.0/ Abstract The paper summarizes the principle of elimination of indoor formaldehyde pollution in the com-mercialized air purifier. The status of the photocatalytic degradation reactor for the elimination of indoor formaldehyde pollution has been reviewed. The development direction and application prospects of photocatalytic degradation of indoor air formaldehyde are discussed. Keywords Formaldehyde, Air Purifier, Photocatalytic Degradation 甲醛空气净化器及光催化降解甲醛的 研究进展 曾 晶，江志成，郑爱苹，谢梦淋，吴梦芹，肖 强 浙江师范大学，物理化学研究所，先进催化材料省部共建教育部重点实验室，浙江 金华 收稿日期：2016年11月3日；录用日期：2016年11月20日；发布日期：2016年11月23日 Open Access
Ti O2纳米颗粒的制备及表征 在关于有关Ti O2纳米颗粒的研究中，制备方法的研究是很多的，同时，采用溶胶-凝胶法合成纳米Ti O2的文献报道比较多，通常采用溶胶-凝胶法合成的前驱物为无定形结构的，经过进一步的热处理后或者水热晶化才能得到晶型产物[49]。烧结过程能促使晶型转变，但是往往引起颗粒之间的团聚和颗粒的生长[50]。一般情况下，在大于300℃温度烧结处理得 到锐钛矿型Ti O2、大于600℃的温度烧结处理得到金红石型Ti O2。Ti O2的很多种性质取决于颗粒尺寸和晶化度。优化制备条件，得到分散性良好，催化性能好的光催化剂是很有研究意义的。 实验原理 溶胶-凝胶法是从材料制备的湿化学法中发展起来的一种新方法，是以金属醇盐或无机 盐为原料，其反应过程是将金属醇盐或无机盐在有机介质中进行水解、缩聚反应，使溶液形成溶胶，继而形成凝胶。凝胶经陈化、干燥、煅烧、研磨得到粉体产品。其中由于较多研究者以醇盐为原料，故也将其称为醇盐水解法。在溶胶-凝胶法中，溶胶通常是指固体分散在 液体中形成胶体溶液，凝胶是在溶胶聚沉过程中的特定条件下，形成的一种介于固态和液态间的冻状物质，是由胶粒组成的三维空间网状结构，网络了全部或部分介质，是一种相当稠厚的物质。 本文中，钛酸四丁酯(Ti(OC4H9)4)在水中水解，并发生缩聚反应，生成含有氢氧化钛(Ti(OH)4)粒子的溶胶溶液，反应继续进行变成凝胶,反应方程式如下： 水解Ti(OC4H9)4+4 H2O →Ti (OH)4+ 4HO C4H9 (2-1) 缩聚2Ti (OH)4→[Ti (OH)3]2O+H2O (2-2) 总反应式表示为： Ti(OC4H9)4+ 2H2O→Ti O2 + 4 C4H10O (2-3) 上式表示反应物全部参加反应的情况，实际上，水解和缩聚的方式随反应条 件的变化而变化。反应过程为： (1) 水解反应：可能包含对金属离子的配位，水分子的氢可能与OR 基的氧通过氢键引起 水解。 (2) 缩聚反应：在溶液中，原钛酸和负一价的原钛酸反应，生成钛酸二聚体，此二聚体进 一步作用生成三聚体、四聚体等多钛酸。在形成多钛酸时Ti-O-Ti 键也可以在链的中部形成，这样可得到支链多钛酸，多钛酸进一步聚合形成胶态Ti O2，这就是通常所说的 Ti O2溶胶的胶凝过程[53]。 本论文选用价格较低、使用较为普遍的钛酸四丁酯(Ti(OC4H9)4)作为钛源，选用乙醇为 溶剂，乙醇在钛酸四丁酯的水解反应过程中并不直接参与水解和缩聚反应，但它作为溶剂对体系起着稀释作用，它在Ti(OC4H9)4分子与水分子周围均形成由乙醇分子组成的包覆层， 阻碍反应物分子的碰撞，并在溶胶粒子周围形成“溶剂笼”，从而阻碍了溶胶粒子的生长以及溶胶团簇间的键合，使得干燥后的干凝胶能保持疏松多孔的状态，经焙烧后所得粒子比表面积较大。此外，在制备溶胶的过程中还要加入适量的冰乙酸，冰乙酸在反应过程中可能有两种作用：一是抑制水解，二是使胶体粒子带有正电荷，阻止胶粒凝聚，从而避免干凝胶粒尺寸过大。根据上述机理分析和本实验室前人研究的基础上，确定制备Ti O2溶胶的各物料组分摩尔比为Ti(OC4H9)4:HAc:H2O:Et OH:(NH4)2CO3 =1:2:15:18:X,其中X值变化的范围是0~4，加入碳酸铵的目的是使反应过程中产生气体和微小的固体载体，但又不会对生成的Ti O2造成掺杂等影响，使颗粒分散更均匀，细小。
纳米二氧化钛光催化分解甲醛原理 1、 光催化剂的发现历史 自从1972年Fujishima 与Honda [2]发现TiO 2在受到紫外光照射时可以将水氧化还原生成氢,光催化材料就引起了科研人员的关注。而1976年Carey 等[3]将TiO 2的光催化作用应用于水中多氯联苯化合物脱氯去毒并取得了成功,从此TiO 2作为一种去除有机物的一种有效方法应用到了水与空气的清洁净化领域。1985年,日本科学家Tadashi Matsunaga 等[4]第一个发现了TiO 2在紫外光下有杀菌作用。近年来科学家们又对TiO 2进行了深入的研究,并取得了很大的进步。但就是以前的研究多数就是用溶胶凝胶负载在基材上,这样的负载量有限,所以对空气的净化的速率较慢。如何能够快速、便捷、安全、有效的除去室内的各种污染物及病菌成为一个亟待解决的问题。纳米TiO 2良好的光催化性能使它成为了解决这一问的热点研究方向。纳米TiO 2以其催化活性高、化学稳定性好、使用安全, 2、 纳米TiO 2光催化机理 纳米TiO 2就是一种n 型半导体氧化物,其光催化原理可以用半导体的能带理论来解释[5]。由于TiO 2纳米粒子的粒径在1~100 nm,所以其电子的Fermi 能级就是分立的,而不就是像金属导体中的能级就是连续的,在纳米TiO 2半导体氧化物的原子或分子轨道中具有一个空的能量区域,它介于导带与价带之间,称为禁带[6],其宽度为3、2 eV ,当纳米TiO 2接受波长为387、5 nm 以下的光线照射时,其内部价带的电子由于吸收光子跃迁到导带,从而产生空穴-电子对,即光生载流子,然后迅速迁移到其表面并激活被吸附的O 2与H 2O,产生高活性羟基自由基(·OH)与超氧离子自由基(·O 2- )[7],当污染物以及细菌吸附其表面时,会发生两个步骤: (1)吸收相波长为387、5 nm 以下的光能,使表面发生光激发而产生光致电子与正的空穴。 (2)在受光照射而产生的电子-空穴中,电子消耗于空气中氧的还原,空穴则将吸附物质氧化,分解这些吸附物质的作用。如下图1: 禁带 导带 λ≤387、5nm 光 有机物 O 2 ·O 2-
二氧化钛的光催化性能 摘要：以廉价易得的四氯化钛为原料，利用溶胶一凝胶法制备二氧化钛，工艺 过程简单、易控制、污染少，是一种制备二氧化钛的理想方法。同时研究了催化剂用量和时间对TiO2 光催化降解甲基橙的降解率的影响,实验结果表明当催化剂用量为4 g/L,光催化时间为60 min时,降解率可达到90%以上。 关键词: 二氧化钛，制备，甲基橙，光催化 TiO2 具有化学性质稳定、催化活性高、催化简单有机物彻底、不引起二次污染等优点,在污水处理、空气净化等领域被广泛研究。它利用半导体氧化物材料在光照时表面能受激活化的特性,利用光能可有效地氧化分解有机物、还原重金属离子、杀灭细菌和消除异味,无二次污染,不仅经济,而且自身无毒、无害及无腐蚀性,还可反复使用,并可望用太阳光为反应光源等特点而被广泛地应用到光催化降解有机污染物,是一种具有广阔应用前景的绿色环境治理技术。 目前，制备二氧化钛的方法很多，分类方法也有所不同。根据物理性质，分为气相法、固相法和液相法。气相法制备出的TiO2纯度高、分散性好、团聚少、比表面活性大，但是气相法的反应要求在高温条件下瞬间完成，对反应器的选择、设备的材质，加热方法等均有很高的要求，欲达到工业化生产还要解决一系列工程问题和设备材质问题。与气相法相比，液相法具有原料廉价、无毒、常温下可以反应、工艺过程简单、易控制、污染少、产品质量稳定等优点。因此，以廉价、易得的四氯化钛为原料，利用溶胶一凝胶法制备二氧化钛是一种具有工业发展潜力的理想方法。其他实验方法 1实验部分 1.1实验试剂 99.9%的四氯化钛（分析纯）（天津市科密欧化学试剂有限公司），28%的氨水，97%的乙醇（洛阳市化学试剂厂），0.1mol/L的浓硫酸，0.1mol/L的氢氧化钠，0.1mol/L的硝酸银溶液，去离子水，二次蒸馏水 1.2 实验仪器 抽滤器烘箱 1.3 实验原理 将四氯化钛加入乙醇的水溶液中，让TiCl4水解后再加入含羟基或可释放出羟基的化合物（本实验用氨水），使其缩合，逐渐凝胶化后经干燥和煅烧可得二氧化钛粉末，反应如下： 水解反应： TiCl4 + 4C2H5OH = Ti(OC2H5)4 + 4HCl Ti(OC2H5)4 + 4H2O = Ti(OH)4↓+ 4C2H5OH 煅烧反应：
