----太仓锦飞电镀
太仓锦飞电镀---- 锌镍合金电镀三价锌镍电镀加工
电镀的概念
电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层
均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度
不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、
润滑性、耐热性、和表面美观。
电镀作用
利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆
层的技术。电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加
工失误的工件。镀层大多是单一金属或合金，如钛靶、锌、镉、金或黄铜、青铜等；
也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层,如钢上的铜-镍-铬层、钢上
的银-铟层等。电镀的基体材料除铁基的铸铁、钢和不锈钢外,还有非铁金属,如ABS塑料、聚丙烯、聚砜和酚醛塑料，但塑料电镀前,必须经过特殊的活化和敏化处理。
电镀原理
在盛有电镀液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属
制成阳极，两极分别与直流电源的负极和正极联接。电镀液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。通电后，电镀液中的金属离子，在电位差的作用下移动到阴极上形成镀层。阳极的金属形成金属离子进入电镀液，以保持被镀覆的金属离子的浓度[1]。在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。电解液中的铬离子浓度，
需依靠定期地向镀液中加入铬化合物来维持。电镀时，阳极材料的质量、电镀液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、电源波形等都会影响镀层
的质量，需要适时进行控制。
锌镍合金电镀 一..性能特点： 1、镀层镍含量可稳定地控制。 2、沉积速度快。 3、低电流密度光亮区范围宽，可用于形状较复杂的零部件的挂镀，也可用于滚镀。 4、镀液具有良好的整平性能，镀层呈银白色高光亮。 6、耐蚀性较电镀锌高5倍以上。 二.工艺参数： 三.配制方法 1、先往电镀槽加入1/2体积的水，加热至50–60℃，而后加入氯化铵，边加入边搅拌以加速溶解。待氯化铵全部溶解后再依次加入氯化镍、氯化锌、三乙醇胺、开缸剂（添加剂A）及辅助光亮剂（添加剂B）。 2、待所有组分全部溶解后，用过滤机过滤镀液，去除颗粒杂质。 3、补充水至规定体积。测定pH值并用氨水调整至5.35–5.40。 4、新配制的镀液在投入生产之前须经预电解去除化工原料中所含的铜、铅、锑等重金属杂质元素。预电解在0.3–0.4 A/dm2阴极电流密度下进行，预电解时间一般为几小时至几十个小时，直至镀层达到银白色为止。 四.槽液维护： 1、pH值的控制 该镀液的适宜pH值在5.35–5.65范围内。PH≤5.2，镀层呈麻点状；PH≤5.3，镀层光亮性差。随着电镀的进行，镀液的pH值缓慢的上升，用盐酸调整之。2、Zn/Ni比的控制
镀液的锌含量与镍含量之比（Zn/Ni比）不仅是决定镀层镍含量的主要参数，也对镀层外观有显著的影响，必须严格加以控制。该镀液的适宜Zn/Ni比最好控制在0.7–0.9范围内。Zn/Ni比过高（≥1.0），当槽液温度较低（≤35℃）与阴极电流密度较小（≤1.5 A/dm2）的情况下，镀层呈灰色。反之，Zn/Ni比过低（≤0.5），镀层的镍含量有可能超过15%，对提高镀层的耐蚀性不再有益，而脆性增加。镀液Zn/Ni比可通过化学分析或其它简单方法予以测定。根据测定结果及变化趋势及时调整锌阳极与镍阳极的面积比。 3、温度控制 本工艺的操作温度较宽（30–40℃），除滚镀及镀件形状过于复杂的场合外，电镀操作温度一般选择35–38℃。 4、阴极电流密度的控制 阴极电流密度的选择取决于镀件形状。总的原则是，在保证镀层质量的情况下采用较大的电流密度，加大镀层沉积速度，缩短电镀时间。挂镀一般选择2– 4 A/dm2，滚镀为1.0 A/dm2左右。 5、补缸剂（添加剂C）的添加 添加剂C的消耗量为100–120 ml/K.A.hr。添加剂C过量将导致镀件的高电流密度区出现凹凸不平及气流状条纹。反之，添加剂C不足则镀层光亮性不足。 6、该镀液的适宜氯化铵含量为220–230克/升，含量过低镀层呈灰色。定期分析并适当补充。
电镀工艺流程简介 2016-04-12 12:30来源：内江洛伯尔材料科技有限公司作者：研发部 电镀过程图电镀的种类很多，分类方法也不同，有单金属电镀（普通电镀、贵金属电镀）和合金电镀（二元合金、三元合金、四元合金电镀等）以及功能性电镀（赋予镀层某些特殊的性能的电镀）等，还有一些特殊的电镀工艺如非晶态电镀、复合电镀、电刷镀、化学镀等。但电镀工艺流程大致相同，一般包括镀前预处理，电镀及镀后处理三个主要阶段。 1）.镀前预处理 目的是为了得到干净新鲜的金属表面，为最后获得高质量镀层作准备。主要进行脱脂，去锈蚀，去灰尘等工作。步骤如下﹕ 第一步：使表面粗糙度达到一定要求，可通过表面磨光，抛光等工艺方法来实现。 第二步：去油脂﹐可采用溶剂溶解以及化学﹐电化学等方法来实现。 第三步：除锈，可用机械，酸洗以及电化学方法除锈。 第四步：活化处理，一般在弱酸中侵蚀一定时间进行镀前活化处理。 2）、电镀 1、把镀层金属接在阳极。 2、把镀件接在阴极。 3、阴阳极与金属正离子组成的电解质溶液相连。 4、通电后，阳极的金属会进行氧化反应(失去电子)，溶液中的正离子则在阴极被还原(得到电子)成原子并积聚在阴极表层。 3）、镀后处理 (1)钝化处理。 所谓钝化处理是指在一定的溶液中进行化学处理，在镀层上形成一层坚实致密的，稳定性高的薄膜的表面处理方法。钝化使镀层耐蚀性大大提高并能增加表面光泽和抗污染能力。这种方法用途很广，镀Zn、Cu等后，都可进行钝化处理。 (2)除氢处理。 有些金属如锌，在电沉积过程中，除自身沉积出来外，还会析出一部分氢，这部分氢渗入镀层中，使镀件产生脆性，甚至断裂，称为氢脆。为了消除氢脆，往往在电镀后，使镀件在一定的温度下热处理数小时，称为除氢处理。
电镀锌镍合金工艺规范 1主题内容与适用范围 本规范规定了钢铁零件电镀锌镍合金的工艺方法。 本规范适用于有三防要求的零件电镀锌镍合金。 2引用标准 HB5034零（组）件镀覆前质量要求 3主要工艺材料 4.1 中《金属零（部）件镀覆前质量控制要求》中相应的规定。应达到图样规定要求， 以避免电镀后再次返工返修。 零（部）件表面状态适于进行电镀时方可进入下道工序。 4.2清理：除去零件内外表面污物、金属屑标识等附着物。 4.3有机溶剂除油； 4.4喷砂或抛光处理（有需要时进行）； 4.5装挂；
4.6化学除油：进行表面处理前工件表面常沾有大量油污，需要进行化学除油。 化学除油工艺：采用汽油或401除油剂擦拭/浸泡零件，至无明显油污为止。 4.7水洗； 4.8电解除油：电解除油可完全除去工件表面油污，得到洁净金属表面。零（部）件除油后在流动水中清洗干净，观察呈全浸润状态即为除尽油污，可以转入下道工序。 电解除油工艺： 氢氧化钠：30～50g/l； 碳酸钠：20～30g/l； 4.10 光亮剂ZN-2B4-6 镍溶液ZN-2C20-25 温度：20-30℃ DK：0.5 A/dm2～4A/dm2 时间：20～60分钟 阳极：锌板 阴阳极面积比：1∶1.5～2
4.13水洗； 4.14除氢处理（有需要时进行） 锌镍合金镀层几乎没有氢脆，一般不需要进行除氢处理。但若用于有特殊要求的军品、高强钢或弹簧部件，按航空航天标准应进行除氢处理。具体见表2. 干燥60～70℃30～60分钟 4.20干燥； 4.21下挂具； 4.22检验。 镀层检验时应用目视或放大镜，在照度不低于３００lx的条件下观察（相当于零件放在４０Ｗ日光灯下距离５００㎜处的光照度）。 4.22.1锌镍合金镀层应细致、均匀、连续完整（深孔、盲孔深处除外），无针孔、麻
镀锌镍合金与镀锌比较 一:锌镍合金镀层特点 在锌基合金中，锌镍合金镀层是一种新型的优良防护性镀层，适用于在恶劣的工业大气和严酷的海洋环境中使用。镍含量7~9%的锌镍合金耐蚀性是锌镀层的3倍以上;含镍量13%左右的锌镍合金镀层耐蚀性是锌镀层的5倍以上，它具有最好的耐蚀性。 由于锌镍合金具有高耐蚀性、低氢脆性、可焊性和可机械加工性等优良特性，早已引起人们的高度重视，其应用范围也越来越广泛。锌镍合金镀层的熔点高，适用于汽车发动机零部件电镀；氢脆小，适用于高强度钢上电镀；可作为代镉镀层，多用于军品。 锌镍合金镀液主要分为两种类型：一种是弱酸性体系，该类型镀液成分简单、阴极电流效率高（一般在95%以上）镀液稳定，容易操作。另一种是碱性锌酸盐镀液，其主要优点是：镀液分散能力好，在宽电流密度范围内镀层合金成分比例较均匀，镀层厚度也均匀，对设备和工件腐蚀小，工艺操作容易，工艺稳定，成本较低等。 二：与镀锌层比较 1.耐蚀性。镀锌和锌镍合金作为功能性镀层，锌镍合金在耐蚀性上远优于镀锌，这也是研究者花大量时间精力开发锌镍合金的主要原因。锌镍合金镀层经过彩色钝化处理后在中性盐雾下很容易通过1000小时无白锈，而镀锌层经彩色钝化后能通过120小时的都不多。锌镍合

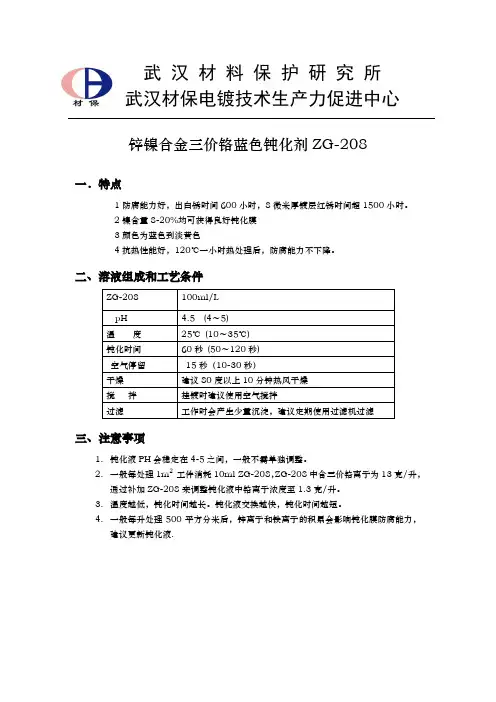

金镀层经过白色钝化处理后在中性盐雾下很能通过400小时无白锈，而镀锌层经蓝白钝化后能通过96小时的都不多。 2.外观。一般情况下锌镍合金彩色钝化层不如镀锌层鲜艳，特别时合金镀层中镍含量偏高时更是如此；锌镍合金白色钝化颜色不如镀锌层白钝白净。需要说明的时，人们对事物的认识往往是先入为主的，对产品的颜色也是如此。随着市场上锌镍合金产品的增多，人们已经能够接受锌镍合金钝化层与镀锌钝化层颜色上的差别。 3.生产成本。由于锌镍合金镀层中含有13%左右的金属镍，镍的价格远高于锌（镍：191000元/吨，锌18000元/吨），因而电镀锌镍合金要比电镀锌生产成本高得多。 4.工艺维护。碱性锌酸盐镀锌现在已被市场广泛接受，而锌镍合金工艺作为“新”的电镀工艺目前尚未广泛普及，知者有限。其实，锌镍合金在市场应用已有二十余年的时间，且发展迅猛。现在该工艺已经相当成熟，稳定性甚至超过镀锌。

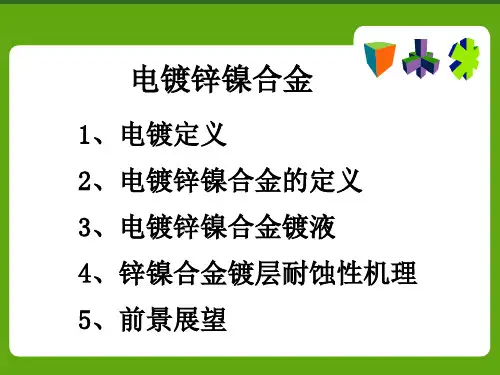

新材料电镀与电镀新材料是九十年代表面处理领域的高新技术之一，锌镍合金电镀属于国内近年来开始在工业化应用、属于电镀新材料范畴的一项突出应用成果。 锌镍合金电镀层为含Ni 10-14%左右的锌基合金，镀层外观银白色近似不锈钢色调；金相结构为Y 相金属互化物，表面微观状态特征为金属镍微粒高度分散在锌度层中，是一种高耐蚀性功能镀层。 锌和锌基合金在大气环境中的腐蚀反应，一般按以 下过程进行： 阳极反应： Zn+2H O→Zn(OH)+2H+2e …… （1） Zn(OH)→ZnO+H O …… （2） 阴极反应：1/2O+H O+2e→2OH 在上述腐蚀反应中，阳极上反应（1）生成的Zn(OH)薄层的电导小，在表面形成相对绝缘层，可抑制进一步反映而保护镀层和基体。但是如果阳极上反应（2）发生，生成的属于n型半导体性质，它对抑制腐蚀反应效果相应下降。所以，反应（2）的速率从本质上决定镀层的防护效果。 传统的防护性镀层如：电镀锌层、热熔锌层等，在大气条件下表现的腐蚀反应为反应（1）、（2）交替进行。所以虽具有一定的耐蚀性，但其防护效果仍受到限制。 锌镍合金镀层，特别是含Ni 10-14%的Y相合金镀层，NiZn Ni Zn其组成为，热力学性能极其稳
4、可焊性好：镀覆锌镍合金的钢铁零件，可以进行电焊，高频焊，激光焊等，焊接好后强度好，焊接部位镀层不破坏。 5、具有耐硫化物腐蚀的独特性能，适用于装运橡胶原料产品作为防护镀层。 锌镍合金的上述特性，在国内外已广泛应用于供电、铁路、公路、桥梁、地铁、隧道、电缆、桥架、室外照明器件、装运橡胶原料容器等方面钢铁构件镀覆，收到良好效果。
----太仓锦飞电镀 太仓锦飞电镀---- 锌镍合金电镀三价锌镍电镀加工 电镀的概念 电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层 均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度 不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、 润滑性、耐热性、和表面美观。 电镀作用 利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆 层的技术。电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加 工失误的工件。镀层大多是单一金属或合金，如钛靶、锌、镉、金或黄铜、青铜等； 也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层,如钢上的铜-镍-铬层、钢上 的银-铟层等。电镀的基体材料除铁基的铸铁、钢和不锈钢外,还有非铁金属,如ABS塑料、聚丙烯、聚砜和酚醛塑料，但塑料电镀前,必须经过特殊的活化和敏化处理。 电镀原理 在盛有电镀液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属 制成阳极，两极分别与直流电源的负极和正极联接。电镀液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。通电后，电镀液中的金属离子，在电位差的作用下移动到阴极上形成镀层。阳极的金属形成金属离子进入电镀液，以保持被镀覆的金属离子的浓度[1]。在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。电解液中的铬离子浓度， 需依靠定期地向镀液中加入铬化合物来维持。电镀时，阳极材料的质量、电镀液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、电源波形等都会影响镀层 的质量，需要适时进行控制。
电镀检验标准 Final revision by standardization team on December 10, 2020.
1目的：明确公司产品的表面电镀质量标准，以使进料检验判定有章可循 2范围：公司所有电镀工件 3权责： 3.1品管：负责委外电镀的各项项目检验与判定； 4定义： 4.1A面：工件装配后经常看到的外表面（正面） 4.2B面：工件组装后不经常看到，但在一定条件下能看到的（侧面）； 4.3C面：一般看不到，或只有在装配过程中才能看到的面（里面） 5作业内容： 5.1外观检验条件： 5.1.1光灯，在220V 50HZ 40W的日光灯下或是自然光下，视力达以上。 5.1.2双手带作业手套握持喷涂件，先东西方向水平放置目测产品，再上下 旋转一定的角度目测，逐步检查每一面；产品在一个方向目测完后，将喷涂 件以铅垂方向为轴，旋转90度，水平放置目测，再上下旋转一定的角度目 测，逐步检查产品的每一面。 5.1.3目测距离：45±5cm 5.2检验方式 按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、颗粒、起泡、桔皮、针孔，积粉、喷流、色差、漏底、杂质、喷薄等不良等现象。在眼睛距离等级面的标准处，以3m/min速度扫描检查。 5.3外观允收标准：
5.4破坏性检验： 5.4.1硬度：用削尖的2H铅笔，与涂膜面呈45度角，施予1KG的力向前 沿直尺向前推划15-30mm，用橡皮把滑痕擦净后检查涂膜表面。判定标准 为：没有丝毫底材显露时为合格。 5.4.2附着力：在10 c㎡内，利用尖刀刻成1mm×1mm的小方格，使用3M 胶纸粘贴，呈45°角撕扯，无镀层脱落。（一般2级以上为合格）
电镀产品品质检验规范公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
电镀产品品质检验规范 常驻的检验项目为： 1.膜厚； 2.装配检查 3.镀层附着力； 4.硬度测试; 5.耐磨测试 6.耐酒精测试； 7.高温高湿测试 8.冷热冲击测试； 9.盐雾测试； 10.排汗测试； 11外观； 12包装； 一．膜厚： 1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X 射线照射镀层，收集镀层返回的能量光谱，膜厚一般为,最大不超过. 2.检查周期：每批； 3.测试数量：n>5pcs 二．装配检查： 1.确认是否符合图面标出的重要尺寸；装配後有否影响外观及功能，手感； 2.检查周期：每批； 3.测试数量：n>2pcs ； 二．镀层附着力： 1.将3M胶纸粘贴在刀切100格（每小格为1MM＊1MM）的电镀层表面，用橡皮 擦在其上面来回磨擦，使其完全密贴後，以45度方向迅速撕开，镀层需无脱落现象。如目视无法观察清楚，可使用10倍显微镜观察； a)不可有掉落金属粉末及补胶带粘起之现象。 b)不可有金属镀层剥落之现象。 d)不可有起泡之现象 2.检查周期：每批； 3.测试数量： n>2pcs ； 四．硬度测试： 1.用中华铅笔以45度角并且以1mm/s的速度向前推进，擦试後镀层不能有划痕； 其中： UV镀测试：3H铅笔，500g力 真空镀：2H铅笔，500g力
水镀测试：1H铅笔，200g力 2.检查周期：每批； 3.测试数量：n>2pcs ； 五．耐磨测试： 1.头施500g力，用於被测产品来回试擦50次，往返为一次，不能变色，脱镀及露底材； 2.检查周期：一次/3个月 3.数量：n>2pcs ； 六．耐酒精测试： 1.用500g砝码外包8层棉布，再将白棉布沾湿浓度为95%的乙醇，以不下滴 为宜，将砝码与镀层面垂直，在同一位置往退，移动距离1英寸为一次，共100次，镀层不能有反应； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs ； 七．高温高湿测试： 底材温度设定为60度，PC底材温度设定为90度，湿度90%－95%，测试时间6小时，看镀层有无拱起，起泡或脱落； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs ； 八．冷热冲击测试： 1.零下1度30分钟，常温2分钟，70度30分钟为一个回合，看镀层有无拱 起，起泡或脱落； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs; 其中： UV镀测试：5回合； 真空镀：2回合； 水镀测试：1回合； 九．盐雾测试： 1.温度35度，浓度5%的盐水，喷雾8小时，共3回；看镀层有无起反应； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs; 十．排汗测试： 1.常温下5%Nacl，10%乳酸，85%蒸镏水，浸泡24小时，看镀层有无反应； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs; 4.排汗测试只限定人体与镀层经常接触之电镀零件适用； 十一.外观检查： 1．检验条件：在40W－60W日光灯相当照明度条件下，距离30－50cm： 2.表面镀层符合规定要求，光滑、平整、均匀光亮，同批产品无色差（注： 色差包括颜色和光泽度）；
一、锌镍合金电镀简介 锌镍合金电镀，是一项电镀新技术。镀层不再是单单的锌层，而是锌镍合金层，通过电镀技术镀在钢材表面。 锌镍合金是用于电镀钢件时做可溶性合金阳极的锌合金。电镀用锌镍合金一般熔炼成Zn-2%Ni合金，用Zn-2%Ni合金配制成含镍量0.04%～0.09%的镀锌液，与传统镀锌层相比，镀锌镍合金能有效解决活性钢镀层超厚问题而降低成本，提高镀层耐腐蚀性能。 锌镍合金电镀内在质量控制主要是控制镀液中锌、镍浓度的比例，从而使镀层中镍达到一定含量，要做到这一点，关键是控制锌、镍阳极面积的比例和分控电流大小(要有分析手段，以掌握锌、镍浓度)。外观质量的好坏主要是选好镀锌光亮剂。 二、锌镍合金电镀的发展前景 锌合金有锌钴、锌铁、锌镍等。其中锌镍镀层抗蚀性最高，主要是指含锌90%～95%、镍50%～10%的合金。这类合金已在世界范围许多领域实用许多年。例如镀锌镍合金薄板已在汽车工业和计算机工业提供优良的生产毛坯，大大改善了抗蚀性。锌镍合金电镀的汽车元件如燃料管、掣动器、传动元件等在某些欧美国家设计图中已标准化，在日本应用范围更广泛。 三、锌镍合金电镀在国内的发展情况 ⑴1992年3月广州市二轻研究所袁国伟提出在酸性氯化物镀液中镀得光亮、整平的锌镍合金镀层，经过蓝色钝化处理后，外观和抗蚀性都很好。 ⑵1992年9月湖南教育学院韩定国提出氯化物酸性镀锌镍合金，彩虹钝化后盐雾试验4周期后彩色未变。 ⑶1992年6月北京航空航天大学朱立群、罗党育研究了锌镍合金镀层涂覆有机漆膜后在5%氯化钠溶液中和盐酸酸雾条件下的耐蚀性，含镍l0%～l5%的锌镍合金镀层耐蚀性最好。 ⑷l993年广东花东工艺电镀厂吕安敏介绍两种不同类型的锌镍合金电解液，可获得含镍≤8%的镍锌合金镀层，经后处理可得蓝白、彩色、黑色转化膜，耐蚀性优异。 ⑸1997年9月杜捍义、李异(华南理工大学)研究碱性电镀光亮锌镍合金，合
金属电镀工艺介绍 工艺介绍 1、性能和用途 因为铬表面易于钝化，有很强的耐蚀性，所以用于装饰电镀的最外层，其厚度一般只有0.5-1微米，通常称之为装饰铬。 铬的另一个特点是具有极高的硬度，HV=750-1000，因而又经常用于有耐磨要求的场合，通常称之为硬铬。 2. 镀铬基本原理 2.1 镀铬的阴极过程 图1是镀铬的阴极极化曲线，描述了镀铬的阴极过程。 镀铬的阴极过程分3个阶段。 第一阶段，随着电极电位上升，电流密度上升。电极反应为 2H+---> H2 第二阶段，随着电极电位继续上升，电流密度转为下降。这是一个形成阴极膜的过程。 第三阶段，随着电极电位继续上升，电流密度又转为上升。电极反应为 Cr6+ ---> Cr 2H+---> H2 Cr6+ ---> Cr3+(H2的还原作用) 2.2 阴极膜的形成 在镀铬层沉积之前，阴极上先生成一层薄膜。观察薄膜的试验如图2所示。阴极为针状。停电后1秒可以观察到阴极膜(厚度约0.1微米)，停电3-4秒后阴极膜就消失了，如图3所示。 2.3 硫酸的作用和影响
镀液中硫酸含量的增加，阴极膜的厚度也随之增加。电极周围的成分与其它部分的成分差别较大，为Cr6+ 65-67% Cr3+ 22-23% SO42- 10-12% 若镀液中没有硫酸，则不能形成阴极膜，只析出氢气，见图1的曲线1。 CrO3与H2SO4形成[(CrOn2-)m?(SO42-)n]复杂的络合物。从图4可以看出，随镀液中硫酸浓度增加，电流效率形成有峰值的情况。图4中线段1，电流效率随硫酸含量上升而上升，是因为络合物含量上升的缘故；继续增加硫酸的含量，则阴极膜厚度增加，阻碍铬层的沉积，故图4线段2，电流效率随硫酸含量上升而下降。 2.4 Cr3+的影响 当镀液中Cr3+的含量上升时，图4中的曲线向右上方向移动。当H2SO4=10-12g/l，Cr3+=20g/l，电流密度60-100A/dm2时，电流效率高于25%。可获得镜面光亮的镀铬层。缺点是分散能力差，只适合旋转体。 2.5 H2的析出影响 常规镀铬中，只有12-15%的电流用于沉积铬层，80-85%的电流用于析出氢气。氢气会渗入铬层，也会渗入基体达几十微米。氢气的渗入，使得钢的疲劳强度下降约30-40%。有趣的是，高强度零件镀铬后，疲劳强度下降，而强度低的零件，镀铬后疲劳强度反而提高。 3 镀铬工艺 3.1 常规镀铬工艺 目前使用较为广泛的仍是常规镀铬工艺。经典的常规镀铬溶液配方为 CrO3250 g/l H2SO4 2.5 g/l Cr3+3g /l 3.2 含F-镀铬工艺 F-作催化剂的电解液可在室温工作，也可用于滚镀(但小零件不太可靠)。
汽车工业对锌镍镀层的需求在过去的几年中出现全球性的增长，提高腐蚀保护变得更加重要，特别是在高温部位如发动机舱内。由于形成了γ-相锌镍合金，锌镍镀层(12-16% Ni)同纯锌镀层相比，对红锈具有更出色的腐蚀保护性能。为了开发在整个电流密度范围内都能获得最佳电镀性能的镀层，应用了X射线衍射和FIB（聚焦离子束）技术进行研究，由中性盐雾测试确定的腐蚀速率很明显的超过了汽车工业的要求。 同纯锌工艺相比，锌镍镀层能在很长的一段时间内仅出现灰雾，更少地产生大面积的白锈，这便简化了使用过程中的维护工作。另外，使用寿命的提高也和抗磨损性能有关，特别在车底应用中。因为锌镍镀层硬度高，所以便成了优选对象。此外，锌镍镀层在同铝制部件一起装配时，还能够提供最低的接触腐蚀，因为它们之间较小的电位差能减缓铝的电化腐蚀，虽然锌镍合金比锌的惰性更强，但是锌镍镀层还是能够提供牺牲性保护。4 锌镍合金镀层的主要特点 （1）优良的耐蚀性 镀锌层与锌镍合金镀层中性盐雾试验对照表 镀层（厚度5um）锌层锌层锌镍层（13%镍）锌镍层（13%镍) 不钝化彩钝不钝化彩钝 出白锈时间（h） 3 96 8 >720 出红锈时间（h）280 1300 960 >2300 经彩色或黑色钝化后，含Ni <10%的合金镀层，耐蚀性比镀锌层提高3—5倍，比镀镉层高3倍，含Ni 10—15%的合金镀层耐蚀性比镀锌层提高6—10倍。 锌镍合金之所以有优良的耐蚀性是因为合金镀层的稳定电位介于Zn和基体（钢铁）之间，较少的电位差导致镀层较慢的腐蚀。锌镍合金的腐蚀产物主要是ZnCl2·4Zn（OH）2，该产物均匀致密地覆盖在表面，不易导电，有很好的保护作用，而锌镀层的腐蚀产物主要是ZnO，结构疏松，起不到保护作用。此外，含Ni13%的锌镍合金属于γ相（金属间化合物），具有最高的热力学稳定性，因而耐蚀性较好，而锌镀层是η相结构（紧密六方晶系），热力学稳定性较差。 （2）几乎没有氢脆性
酸性和碱性锌镍合金电镀工艺比较 现代电镀网讯： 一、两种工艺优缺点比较 酸性锌镍合金电镀与碱性锌镍合金电镀的工艺特点与酸性镀锌与碱性镀锌 的特点类似。以下分别对比这两种工艺的主要优缺点。 碱性锌镍合金电镀的优点酸性锌镍合金电镀的缺点 1、均镀能力(分散能力)好，镀层 1、均镀能力(分散能力)相对较低 厚度分布相对均匀。镀层厚度分布均匀性相对要差。 2、工件高、低电流密度区镀层中 2、工件高、低电流密度区镀层中 的镍含量差别较小。的镍含量差别较大。 碱性锌镍合金电镀的缺点酸性锌镍合金电镀的优点 1、电流效率低，一般为50%左右， 1、电流效率高，一般为90%左右， 镀层沉积速度慢，0.25微米/分左右。镀层沉积速度快，最高可达1.0微米/分以上。 2、生产运行成本高。 2、生产运行成本低，较碱性工艺低50%左右。 3、保持镀槽正常运转相对较难。 3、保持镀槽正常运转相对较易。 4、不能镀覆铸铁、渗碳钢、高碳钢。 4、可以镀覆铸铁、渗碳钢、高碳钢。 二、两种工艺的选择 从上述两种工艺的特点及优缺点的对比中我们可以得出，对这两种工艺的选择取决于被镀覆工件的材料和工件的几何形状。除铸铁、渗碳钢这类材料外，由其它金属材料(主要是碳钢)制成的工件选用何种工艺将取决于工件的几何形状，其选择的原则是：在电镀时工件的高电流密度与工件的低电流密度区的电流密度二者差别较大的则采用碱性工艺，反之，则采用酸性工艺。例如，带有盲孔的工件或工件的中心部位与其边缘部位距离较远的工件(如叶轮)，这类工件在电镀时其工件的高电流密度区的电流密度与工件的低电流密度区的电流密度二者相差甚大。在此情况下，若采用酸性工艺，工件的低电流密度区与高电流密度区的镀层厚度以及镀层中的镍含量的差别较采用碱性工艺要大得多。当被镀的是形状简单的工件，诸如圆柱体的各类滚筒、活塞、紧固件等等，由于工件表面的电流密度相对一致，在此情况下，就应选择酸性工艺，因为碱性工艺的二大优点已无多大意义，而其本身的缺点却相当突出。 三、对当前我国锌镍合金电镀现状的一点看法 我国对锌镍合金的研究始于上世纪八十年代，其所研究的皆为酸性氯化物电镀工艺。笔者在此项研究中成功地解决了酸性氯化物电镀锌镍合金的技术关键-找到并确定有效抑制低阴极电流密度区镍沉积的最佳组合添加剂。由于这一突破，该项工艺可用于形状较为复杂钢铁件的挂镀，也可用于滚镀。自一九九三年起先后多家单位用此工艺投入工业批量生产，其中一项主要加工产品是电缆桥
电镀工艺和喷砂工艺简介引 言制造一部C 辊的修磨工艺是首先将现有磨损C 辊的镀铬层磨掉，然后再在C 辊的表面进行镀硬铬，镀层厚度0.1-0.15mm ，辊面粗糙度：Ra0.2，在这里首先介绍一下电镀的工艺流程；在涂布机出炉膛纠偏处将原先的橡胶纠偏辊更换成金属表面喷砂的导辊，增加了导辊的耐热性和表面摩擦力，克服了原先橡胶辊高温老化摩擦力小，经常引起极片跑偏的问题，因此在这里也介绍一下喷砂的工艺。 关 键 词抗磨损 基体材料 注射塑件 金属镀层标识 镀覆方法高速喷射束 机械性能 清理与抛光 流平和装饰 喷砂处理铜、镍、铬三种金属沉积层 反光或亚光 高光亚光 真空镀一、电镀的工艺 1．电镀的定义和分类1-1．电镀的定义 随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。 1-1-1． 电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。简单的理解，是物理和化学的变化或通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设、电气设电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装
电镀污染物排放标准 1 适用范围 本标准规定了电镀企业和拥有电镀设施企业的电镀水污染物和大气污染物的排放限值等内容。 本标准适用于现有电镀企业的水污染物排放管理、大气污染物排放管理。本标准适用于对电镀设施建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收及其投产后的水、大气污染物排放管理。 本标准也适用于阳极氧化表面处理工艺设施。本标准适用于法律允许的污染物排放行为；新设立污染源的选址和特殊保护区域内现有污染源的管理，按照《中华人民共和国大气污染防治法》、《中华人民共和国水污染防治法》、《中华人民共和国海洋环境保护法》、《中华人民共和国固体废物污染环境防治法》、《中华人民共和国放射性污染防治法》和《中国人民共和国环境影响评价法》等法律、法规、规章的相关规定执行。 本标准规定的水污染物排放浓度限值适用于企业向环境水体的排放行为。企业向设置污水处理厂的城镇排水系统排放废水时，有毒污染物总铬、六价铬、总镍、总镉、总银、总铅、总汞在本标准规定的监控位置执行相应的排放限值；其他污染物的排放控制要求由企业与城镇污水处理厂根据其污水处理能力商定或执行相关标准，并报当地环境保护主管部门备案；城镇污水处理厂应保证排放污染物达到相应排放标准要求。 建设项目拟向设置污水处理厂的城镇排放水系统排放废水时，由建设单位和城镇污水处理厂按前款的规定执行。 2 规范性引用文件 本标准内容引用了下列文件中的条款。 GB/T6920-1986 水质pH 值的测定玻璃电极法 GB/T7466-1987 水质总铬的测定高锰酸钾氧化- 二苯碳酰二肼分光光度法 GB/T7467-1987 水质六价铬的测定二苯碳酰二肼分光光度法 GB/T7468-1987 水质汞的测定冷原子吸收分光光度法 GB/T7469-1987 水质汞的测定双硫腙分光光度法 GB/T7470-1987 水质铅的测定双硫腙分光光度法 GB/T7471-1987 水质镉的测定双硫腙分光光度法 GB/T7472-1987 水质锌的测定双硫腙分光光度法 GB/T7473-1987 水质铜的测定2,9- 二甲基-1,10 菲罗啉分光光度法 GB/T7474-1987 水质铜的测定二乙基二硫氨基甲酸钠分光光度法 GB/T7475-1987 水质铜、锌、铅、镉的测定原子吸收分光光度法 GB/T7478-1987 水质铵的测定蒸馏和滴定法 GB/T7479-1987 水质铵的测定纳氏试剂比色法 GB/T7481-1987 水质铵的测定水杨酸分光光度法 GB/T7483-1987 水质氟化物的测定氟试剂分光光度法 GB/T7484-1987 水质氟化物的测定离子选择电极法 GB/T7486-1987 水质氰化物的测定硝酸银滴定法 GB/T7487-1987 水质氰化物的测定异烟酸- 吡唑啉酮比色法 GB/T11893-1989 水质总磷的测定钼酸铵分光光度法 GB/T11894-1989 水质总氮的测定碱性过硫酸钾消解分光光度法
碱性锌镍合金污水处理方法建议 实际生产表明碱性锌镍合金在电镀过程中必定会产生少量的氰根。所有使用碱性锌镍合金工艺的电镀厂家都必须采取措施来防范氰化物。 清洗水和镀液可以直接进入氰化物污水处理系统。含有络合剂的污水必须首先与清洗水和镀液隔离开，不能混在一起进入氰化物污水处理系统。 清洗水及镀液处理程序 1．用氢氧化钠将待处理溶液PH值调节至12.5； 2．加入新配制的次氯酸钠溶液（含有14%的活性氯）直至过量（每立方米污水大约加入140~190升）；此步可用碘化钾淀粉试纸是否显蓝色来判断； 3．在持续搅拌的状态下确保反应4个小时；（确保PH值以及氧化反应在次氯酸钠过量的情况下进行反应）； 4．加入连二亚硫酸钠还原过量的氧化剂，最大加入量为每10吨污水加入10~15公斤；5．用盐酸将PH值调节至6； 6．核查氧化剂是否过量，是否有必要再次加入连二亚硫酸钠； 7．每吨污水加入大约15~30升的Sediganth C;具体数量见如下说明： 注：沉淀金属锌和镍是通过加入Sediganth C，在PH值4~10的条件下进行沉淀反应的；是否完全沉淀需要通过电势滴定的方法来确定； Sediganth C的加入量需要通过PSM实验提前确定（大概每8~9毫升Sediganth C可以沉淀1克金属镍）；加入Sediganth C进行30分钟反应之后，将废液通过板框式过滤机进行过滤，过滤后的不含重金属的溶液可以输送到最终的中和工序进行处理后排放。 PSM实验步骤： PSM实验是为了确定实际污水中需要加入的Sediganth C的量，具体操作步骤为： 1.)将0.1毫升Sediganth C加入100毫升锌镍合金污水样品中； 2.)在维持PH值4~10的情况下持续搅拌5分钟后，进行观察，如果没有变得无色透明，则继续加入0.1 毫升，维持PH值4~10的情况下持续搅拌5分钟，再进行观察，如此继续，直至溶液变为无色透明状态； 3.)向以上透明无色的溶液中再加入0.1毫升Sediganth C，溶液应不应当再变混浊； 4.)记录所加入的Sediganth C数量，换算出每100升污水需要加入Sediganth C的数量。 8．用氢氧化钙将PH值调节至8.5; 9．加入少量氯化铁溶液(浓度为40%，分析纯级)以还原过量的硫化物； 10. 过滤上述溶液，然后取清液进行DIN热裂化试验（每100毫升溶液加入1%硝酸和1%双氧水）来分析清液中的金属锌和镍含量； 11．在加入絮凝剂之前，必须确保污水中重金属的含量已经处理至排放标准限制之内；12．用锥形瓶取样目视检测固体废弃物是否过滤彻底，悬浮物是否正常，如果有必要，继续加入氢氧化钙； 13．过滤液体，分离固废。
电镀工艺一览表 什么是电镀: 就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液;待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层(deposit),改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电镀工艺一览表 1、不烘烤防爆热镀锌 2、彩色镀铬 3、长金属管内孔表面化学镀镍磷工艺 4、超声快速热浸镀 5、瓷砖表面镀覆贵金属的方法 6、大面积一次性精确刷镀技术 7、单槽法镀多层镍工艺 8、低浓度常温镀(微孔)铬添加剂及其应用工艺 9、低碳钢丝快速酸性光亮镀铜工艺 10、低温镀铁加离子轰击扩渗强化技术 11、电镀锡铋合金镀液及其制备方法
12、电解活化助镀剂法热镀铝锌合金工艺 13、电炉锌粉机械镀锌工艺 14、电刷镀法刷镀铅—锡—铜减磨耐磨层的镀液 15、电刷镀阳极 16、镀铬废槽液浓缩熔融除杂回收法 17、镀铬废水废渣提铬除毒法 18、镀铬废水中铬的回收方法 19、镀铝薄膜的常温快速阳极氧化技术 20、镀镍溶液及镀镍方法 21、镀镍溶液杂质专用处理剂 22、镀铜合金及其生产方法 23、镀铜添加剂及其制备方法和在焊丝镀铜中的应用 24、镀锌钢件表面附着有色镀层的方法 25、镀锌光亮剂主剂及用其组成的光亮剂 26、镀锌基合金的钢板的铬酸盐处理方法 27、镀锌件表面化学着黑剂 28、镀锌喷塑双层卷焊管的生产工艺、设备及产品 29、镀锌三价铬白色钝化液 30、镀锌添加剂的合成与应用工艺 31、镀银浴及使用该镀银浴的镀银方法 32、钝化法热浸镀铝及铝合金工艺 33、多层镍铁合金复合涂镀工艺
滚镀锌镍合金ZNICKEL 990电镀工艺操作规程 一．前处理工序可以分线下处理和线上两部分： 1.线下：化学脱脂—热水洗（60-90度）—电解脱脂—热水洗（60-90度）—流动水洗 —体积分数为50%盐酸洗除锈—流动水洗—流动水洗—稀碱液中和—流动水洗—电镀锌镍合金 2.清洗----清洗---ZN T 70钝化--清洗---SLOTOFIN10封闭--烘干 二．电镀钝化封闭操作条件 三．分析控制： 金属锌：9-11克/升，（小螺丝应该比大螺丝金属锌高0.5-1克/升） 氢氧化钠：108-132克/升（保持金属锌和氢氧化钠=1：12-14） 金属镍：0.8克/升开始生产，长期生产后维持在1.0-1.3克/升，当镀液老化后可以适当提高金属镍含量到1.3-1.5克/升。 温度25度，电流密度为0.8-1.2安培/平方分米。小螺丝电流密度为0.4-0.6安培/平方分米。 三、遵照操作补充说明，镀层或钝化出现问题解决方法如下： 1.分析镀液中锌，氢氧化钠，镍三种主要原料的含量，保持氢氧化钠/金属锌为12-14： 1，镍含量保持SL-10彩色钝化获得鲜艳的钝化层即可保持锌镍合金镀层中镍含量在12-15%。
2.良好的电镀外观是非常重要的，镀层表面均匀白亮，无高区烧焦和低区发暗现象， 镀层结晶细致，无粗糙。（1）.温度在操作范围情况下，控制氢氧化钠/金属锌为12-14：1，（2）加入994防止低区发暗和减少镀层表面的黄斑和黑点，提高镀层金属镍含量（3）992在滚镀锌镍合金中作用比较是络合锌，合理的含量可以获得均匀白亮的锌镍合金镀层；992和994主要是控制金属锌的。991主要络合镍，将金属镍控制在10-15%，一般控制在较高状态。含量高，镀层中金属镍低。（4）检查是否缺少镍及其补充的数量，镍高三价铬透明钝化容易变棕色。彩色钝化钝化膜无色或呈蓝黄色。黑色钝化黑彩虹色钝化膜。镍低彩色钝化黄色钝化膜可被擦掉。黑色钝化时产生褐色色调。 滚镀工件外观表现情况一览表
电镀污染物排放标准 1适用范围 本标准规定了电镀企业和拥有电镀设施企业的电镀水污染物和大气污染物的排放限值等内容。 本标准适用于现有电镀企业的水污染物排放管理、大气污染物排放管理。 本标准适用于对电镀设施建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收及其投产后的水、大气污染物排放管理。 本标准也适用于阳极氧化表面处理工艺设施。 本标准适用于法律允许的污染物排放行为；新设立污染源的选址和特殊保护区域内现有污染源的管理，按照《中华人民共和国大气污染防治法》、《中华人民共和国水污染防治法》、《中华人民共和国海洋环境保护法》、《中华人民共和国固体废物污染环境防治法》、《中华人民共和国放射性污染防治法》和《中国人民共和国环境影响评价法》等法律、法规、规章的相关规定执行。 本标准规定的水污染物排放浓度限值适用于企业向环境水体的排放行为。 企业向设置污水处理厂的城镇排水系统排放废水时，有毒污染物总铬、六价铬、总镍、总镉、总银、总铅、总汞在本标准规定的监控位置执行相应的排放限值；其他污染物的排放控制要求由企业与城镇污水处理厂根据其污水处理能力商定或执行相关标准，并报当地环境保护主管部门备案；城镇污水处理厂应保证排放污染物达到相应排放标准要求。 建设项目拟向设置污水处理厂的城镇排放水系统排放废水时，由建设单位和城镇污水处理厂按前款的规定执行。 2规范性引用文件 本标准内容引用了下列文件中的条款。 GB/T6920-1986水质pH值的测定玻璃电极法 GB/T7466-1987水质总铬的测定高锰酸钾氧化-二苯碳酰二肼分光光度 法 GB/T7467-1987水质六价铬的测定二苯碳酰二肼分光光度法 GB/T7468-1987水质汞的测定冷原子吸收分光光度法 GB/T7469-1987水质汞的测定双硫腙分光光度法 GB/T7470-1987水质铅的测定双硫腙分光光度法 GB/T7471-1987水质镉的测定双硫腙分光光度法 GB/T7472-1987水质锌的测定双硫腙分光光度法 GB/T7473-1987水质铜的测定2,9-二甲基-1,10菲罗啉分光光度法
一、两种工艺优缺点比较 酸性锌镍合金电镀与碱性锌镍合金电镀的工艺特点与酸性镀锌与碱性镀锌的特点类似。以下分别对比这两种工艺的主要优缺点。 碱性锌镍合金电镀的优点酸性锌镍合金电镀的缺点 1、均镀能力（分散能力）好，镀层1、均镀能力（分散能力）相对较低 厚度分布相对均匀。镀层厚度分布均匀性相对要差。 2、工件高、低电流密度区镀层中2、工件高、低电流密度区镀层中 的镍含量差别较小。的镍含量差别较大。 碱性锌镍合金电镀的缺点酸性锌镍合金电镀的优点 1、电流效率低，一般为50%左右，1、电流效率高，一般为90%左右， 镀层沉积速度慢，0.25微米/分镀层沉积速度快，最高可达1.0 左右。微米/分以上。 2、生产运行成本高。2、生产运行成本低， 较碱性工艺低50%左右。 3、保持镀槽正常运转相对较难。3、保持镀槽正常运转相对较易。 4、不能镀覆铸铁、渗碳钢、高4、可以镀覆铸铁、渗碳钢、高 碳钢。碳钢。 二、两种工艺的选择 从上述两种工艺的特点及优缺点的对比中我们可以得出，对这两种工艺的选择取决于被镀覆工件的材料和工件的几何形状。除铸铁、渗碳钢这类材料外，由其它金属材料（主要是碳钢）制成的工件选用何种工艺将取决于工件的几何形状，其选择的原则是：在电镀时工件的高电流密度与工件的低电流密度区的电流密度二者差别较大的则采用碱性工艺，反之，则采用酸性工艺。例如，带有盲孔的工件或工件的中心部位与其边缘部位距离较远的工件（如叶轮），这类工件在电镀时其工件的高电流密度区的电流密度与工件的低电流密度区的电流密度二者相差甚大。在此情况下，若采用酸性工艺，工件的低电流密度区与高电流密度区的镀层厚度以及镀层中的镍含量的差别较采用碱性工艺要大得多。当被镀的是形状简单的工件，诸如圆柱体的各类滚筒、活塞、紧固件等等，由于工件表面的电流密度相对一致，在此情况下，就应选择酸性工艺，因为碱性工艺的二大优点已无多大
电镀工艺基础知识：产品工艺基础 目录 1．电镀的定义和分类 1-1．电镀的定义 1-2．电镀的分类 1-3．电镀的常见工艺过程 2．常见电镀效果的介绍 2-1．高光电镀 2-2．亚光电镀 2-3．珍珠铬 2-4．蚀纹电镀 2-5．混合电镀 3．电镀件设计的常见要求 3-1．电镀件镀层厚度对配合尺寸的影响 3-2．电镀件变形的控制 3-3．局部电镀要求的实现 3-4．混合电镀效果对设计的要求 3-5．电镀效果对设计的影响 3-6．电镀成本的大致数据 ==更多精彩，源自无维网（https://www.doczj.com/doc/0115417201.html,） 1．电镀的定义和分类 1-1．电镀的定义 随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。 1-1-1．电镀的定义 电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。简单的理解，是物理和化学的变化或结合。 电镀工艺的应用我们一般作以下几个用途： a．防腐蚀 b．防护装饰 c．抗磨损 d．电性能：根据零件工作要求，提供导电或绝缘性能的镀层 e．工艺要求 1-1-2．常见镀膜方式的介绍 这里从类同与电镀的一些工艺作分析介绍，以下的一些工艺都是在与我们电镀相关的一些工艺过程，通过这
