第二章控制系统的数学模型 1．本章的教学要求 1）使学生了解控制系统建立数学模型的方法和步骤； 2）使学生掌握传递函数的定义、性质及传递函数的求取方法； 3）掌握典型环节及其传递函数； 4）掌握用方框图等效变换的基本法则求系统传递函数的方法。 2．本章讲授的重点 本章讲授的重点是传递函数的定义、性质；用方框图等效变换的基本法则求系统传递函数的方法。 3．本章的教学安排 本课程预计讲授10个学时
第一讲 2.1 线性系统的微分方程 1．主要内容： 本讲介绍数学模型定义、特点、种类；主要介绍控制系统最基本的数学模型——微分方程，通过举例说明列写物理系统微分方程的基本方法和步骤。 2．讲授方法及讲授重点： 本讲首先给出数学模型定义，说明为什么建立数学模型；介绍建立数学模型的依据；介绍数学模型特点，重点说明相似系统的概念、模拟的概念，由此引出今后研究控制系统问题都是在典型数学模型基础上进行的；介绍数学模型种类，说明本课程主要介绍微分方程、传递函数、频率特性形式数学模型。 其次，本讲主要以电气系统为例介绍列写物理系统微分方程的方法和步骤，通过例题的详细讲解，使学生了解微分方程是描述控制系统动态性能的数学模型，熟悉在分析具体的物理系统过程中，要综合应用所学过的物理、力学、机械等学科的知识。 3．教学手段： Powerpoint课件与黑板讲授相结合。 4．注意事项： 在讲授本讲时，应说明列写物理系统微分方程的依据是系统本身的物理特性，本课程主要讲授物理系统微分方程列写的方法和步骤。 5．课时安排：1学时。 6．作业：p47 2-1 7．思考题：复习拉普拉斯(Laplace)变换
奈奎斯特第一准则 一、 实验目的 1、 理解无码间干扰数字基带信号的传输。 2、 掌握升余弦滚降滤波器的特性。 3、 通过时域、频域波形分析系统性能。 二、 实验内容 1. 利用system view 建立一个仿真系统验证奈奎斯特第一准则。 三、 基本原理 传输数字基带信号受到约束的主要因素是系统的频率特性，当基带脉冲信号通过系统时，系统的滤波作用使脉冲拖宽，在时域上，它们重叠到附近的时隙中去。接收端按约定的时隙对各点进行抽样，并以抽样时刻测定的信号幅度为依据进行判决，来导出原脉冲的消息，若重叠到临近时隙内的信号太强，就可能发生错误判决，从而产生码间串扰。 奈奎斯特第一准则给出了消除这种码间干扰的方法，并指出了信道带宽与码速率的基本关系，即 N N b b B f T R 221=== 其中R b 为传码率，单位为B/s （波特/秒）。f N 和B N 分别为理想信道的低通截止频率和奈奎斯特带宽。 假定有一数字基带信号，其码速率为100b/s ，则按照奈奎斯特第一准则，为保证数字基带信号的无失真传输，传输信道的带宽必须要在50Hz 以上。同理，如果数字基带信号的码速率高于100b/s ，则在50Hz 的带宽下不能保证信号的无失真传输。 四、 实验步骤 1、 设定系统的仿真时间参数：采样频率设定为1000Hz ，采样点位512个 2、 放置信号源：码速率为100b/s 的伪随机信号 3、 放置用于整型的升余弦滚降低通滤波器，其截止频率设定为50Hz ，在60Hz 处有-60dB 的衰落，相当于一个带宽为50Hz 的信道 4、 为了模拟传输的噪声，将低通滤波器的输出叠加上一个高斯噪声，设定其标准差为0.1。 5、 接收端由一个低通FIR 滤波器、一个抽样器、一个保持器和一个缓冲器组成，分别完成信号的滤波，抽样，判决以及整型输出。其中抽样器的抽样频率与数据信号的数据率一致，设为100Hz 。为了比较发送端和接收端的波形，在发送端的接收器前

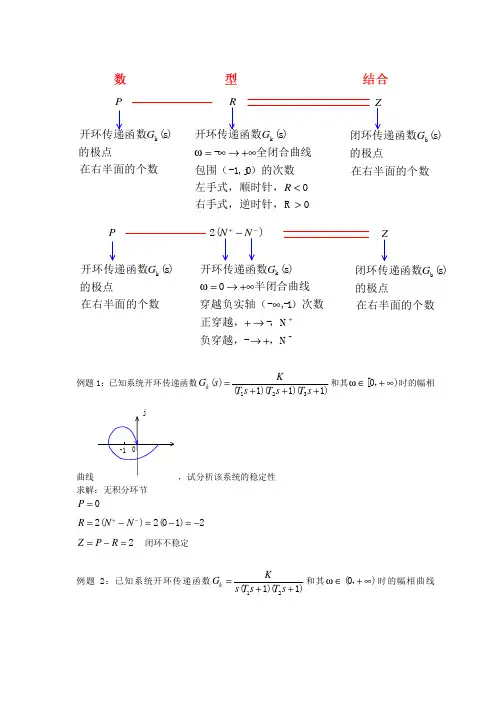

5.4 频域稳定判据 5.4.1 奈奎斯特稳定判据 闭环控制系统稳定的充要条件是：闭环特征方程的根均具有负的实部，或者说，全部闭环极点都位于左半s 平面。第3章中介绍的劳斯稳定判据，是利用闭环特征方程的系数来判断闭环系统的稳定性。这里要介绍的频域稳定判据则是利用系统的开环频率特性)(ωj G 来判断闭环系统的稳定性。 频域稳定判据是奈奎斯特于1932年提出的，它是频率分析法的重要内容。利用奈奎斯特稳定判据，不但可以判断系统是否稳定（绝对稳定性），也可以确定系统的稳定程度（相对稳定性），还可以用于分析系统的动态性能以及指出改善系统性能指标的途径。因此，奈奎斯特稳定判据是一种重要而实用的稳定性判据，工程上应用十分广泛。 1．辅助函数 对于图5-33所示的控制系统结构图，其开环传递函 数为 )()()()()(0s N s M s H s G s G = = （5-59） 相应的闭环传递函数为 )()()()() (1)()(1)()(000s M s N s G s N s N s G s G s G s +=+=+=Φ （5-60） 式中，为开环传递函数的分子多项式，阶；为开环传递函数的分母多项式，阶，。由式(5-59)、式(5-60)可见，)(s M m )(s N n m n ≥)()(s M s N +和分别为闭环和开环特征多项式。现以两者之比构成辅助函数 )(s N ()()()1()() M s N s F s G s N s +==+ （5-61） 实际系统传递函数分母阶数n 总是大于或等于分子阶数，因此辅助函数的分子、分母同阶，即其零点数与极点数相等。设)(s G m 1z ?，2z ?，…，n z ?和1p ?，，…，分别为其零、极点，则辅助函数可表示为 2p ?n p ?)(F s ) ())(()())(()(2121n n p s p s p s z s z s z s s F ++++++=L L （5-62）
奈奎斯特采样频率与压缩感知比较报告 学生张** 年级2010级 班级0210** 班 学号021012** 专业电子信息工程 学院电子工程学院 西安电子科技大学 2013年5月
压缩感知与奈奎斯特采样频率比较报告 张** 摘要：经典的采样定理认为，不失真的恢复模拟信号，采样频率应该不小于奈奎斯特采样频率（模拟信号最高频率的两倍）。但是这种方法在使采集到的数据有很大的冗杂性。Dohono等人提出的压缩感知理论运用了大部分信号可以在预知的一组基上面稀疏表示的原理，利用随机投影实现了在低于奈奎斯特采样频率下实现了信号的采集。本文介绍了压缩感知的一些基本理论以及，并将其与香农采样定理进行了比较。最后讨论了压缩感知的一些信息获取算法以及压缩感知理论的应用前景。 关键词：香农采样定理奈奎斯特采样频率压缩感知
引言 当前大部分数据采集系统都是基于传统的香农采样定理来设计，按照这种方式采集的数据能够充分表示原始信号，但是它们存在较大的冗余。因此，这些方法往往导致采集数据的泛滥和传感器的浪费。研究如何根据信号的一些特征来实现低于奈奎斯特采样频率的采集，以减少所需采集的数据量具有重要的意义。起源于对具有有限新息率信号(即单位时间内具有有限自由度的信号)进行采集的研究，利用固定的结构性基函数以两倍于新息率而不是两倍于奈奎斯特采样频率对连续信号进行采集，Donoho 等人提出的压缩感知方法则提供一种可以广泛应用于可压缩信号的采集方法。该方法所需要的传感器数目大大减少，采集到的数据也具有更小的冗余度。因此，该理论提出后立即吸引了众多科学家的关注，目前我国关于压缩感知方法的研究也已经开始起步，相信不久将有更多的人加入到关于压缩感知的研究行列。 压缩感知采集方法并不是对数据直接进行采集，而是通过一组特定波形去感知信号，即将信号投影到给定波形上面(衡量与给定波形的相关度)，感知到一组压缩数据。最后利用最优化的方法实现对压缩数据解密，估计出原始信号的重要信息。压缩感知关键的问题是如何给定用来感知信号的波形才能有效地恢复出原始信号的重要信息。涉及的关键因素在于给定的波形要与可以用来压缩原始信号的波形组均不相干，并且不相干程度越高，感知数据包含的信息量越大，为准确获取重建原始信号所需的感知数据量就越少。 第一章 奈奎斯特采样原理 奈奎斯特频率是离散信号系统采样频率的一半，因奈奎斯特－香农采样定理得名。采样定理指出，只要离散系统的奈奎斯特频率高于被采样信号的最高频率或带宽，就可以避免混叠现象。 从理论上说，即使奈奎斯特频率恰好大于信号带宽，也足以通过信号的采样重建原信号。但是，重建信号的过程需要以一个低通滤波器或者带通滤波器将在奈奎斯特频率之上的高频分量全部滤除，同时还要保证原信号中频率在奈奎斯特频率以下的分量不发生畸变，而这是不可能实现的。在实际应用中，为了保证抗混叠滤波器的性能，接近奈奎斯特频率的分量在采样和信号重建的过程中可能会发生畸变。因此信号带宽通常会略小于奈奎斯特频率，具体的情况要看所使用的滤波器的性能。 需要注意的是，奈奎斯特频率必须严格大于信号包含的最高频率。如果信号中包含的最高频率恰好为奈奎斯特频率，那么在这个频率分量上的采样会因为相位模糊而有无穷多种该频率的正弦波对应于离散采样，因此不足以重建为原来的连续时间信号。 第二章 压缩感知理论 本节对压缩感知做一个简单介绍。待采集信号f 只在k 个时刻非零(k 即为稀疏程度)。为采集f 中的信息，将其投影到了给定的一组感知波形φ上(也可以说，用一组给定的波形f 进行感知)，得到了一组远小于信号原始长度的测度数y y f φ=
第五章频率特性 1．本章的教学要求 1) 掌握频率特性的基本概念、性质及求取方法； 2)掌握典型环节及系统的频率特性图—奈奎斯特(Nyquist)图的绘制方法； 3)掌握典型环节及系统的对数频率特性图—波德图(Bode)图的绘制方法； 4)使学生掌握频率特性的实验测定法。 5）使学生掌握奈奎斯特（Nyquist）稳定性判据应用； 6）掌握对数频率稳定性判据（Bode判据）应用； 7）掌握相对稳定性的基本概念，相位裕量Υ、幅值裕量K g定义、计算、在Nyquist图与Bode图上的表示。 2．本章讲授的重点 本章讲授的重点是掌握频率特性的基本概念、求取方法；奈奎斯特(Nyquist)图的绘制方法；波德图(Bode)图的绘制方法;利用频率特性分析控制系统。3．本章的教学安排 本课程预计讲授14个学时
第一讲 5.1 频率特性 1．主要内容： 1）频率响应和频率特性 2）频率特性的求取方法 3）频率特性的表示方法 2．讲授方法及讲授重点： 本讲首先给出频率响应定义，用图说明线性系统稳态响应曲线的特点，由此引出幅频特性、相频特性的概念，然后给出频率特性的定义及数学表达式，利用图及公式说明幅频特性、相频特性、实频特性、虚频特性的关系。 在介绍频率特性的求取方法时，首先说明频率特性一般有三种求法：利用定义求取、根据系统的传递函数来求取、通过实验测得。在此主要说明和推导根据系统的传递函数来求取的方法, 第三种方法后面介绍。 在介绍频率特性的表示方法时，首先说明频率特性的表示方法主要有如下几种：幅频特性和相频特性图、幅相频率特性图、对数频率特性图、对数幅相频率特性图、实频特性图和虚频特性图，分别简单介绍各自特点，然后强调本章重点介绍幅相频率特性(Nyquist)图和对数频率特性(Bode)图。 3．教学手段： Powerpoint课件与黑板讲授相结合。 4．注意事项： 在讲授本讲时，频率特性概念比较抽象，同学不好理解，但此概念在本门课中又非常重要，可以联系实际举几个简单例子说明此概念。 5．课时安排：2学时。 6．作业： 书后P173，习题5-2
奈奎斯特率、奈奎斯特频率、折叠频率的区分级采样定理的深入研究 奈奎斯特率（Nyquist rate）：满足采样定理的最小采样频率 折叠频率（folding frequency）：采样频率的一半 A band-limited signal Xa(t) with bandwidth Fo can be reconstructed from its sampling frequency Fs=1/Tsis greater than twice the bandwidth Fo of Xa(t),Fs>2Fo.otherwise aliasing would result in X(n).The samping rate of 2 Fo for an analog bland-limted signal is called the Nyquist rate. 奈奎斯特频率： 奈奎斯特频率（Nyquist frequency）是离散信号系统采样频率的一半，因哈里·奈奎斯特（Harry Nyquist）或奈奎斯特－香农采样定理得名。采样定理指出，只要离散系统的奈奎斯特频率高于采样信号的最高频率或带宽，就可以避免混叠现象。 从理论上说，即使奈奎斯特频率恰好大于信号带宽，也足以通过信号的采样重建原信号。但是，重建信号的过程需要以一个低通滤波器或者带通滤波器将在奈奎斯特频率之上的高频分量全部滤除，同时还要保证原信号中频率在奈奎斯特频率以下的分量不发生畸变，而这是不可能实现的。在实际应用中，为了保证抗混叠滤波器的性能，接近奈奎斯特频率的分量在采样和信号重建的过程中可能会发生畸变。因此信号带宽通常会略小于奈奎斯特频率，具体的情况要看所使用的滤波器的性能。 需要注意的是，奈奎斯特频率必须严格大于信号包含的最高频率。如果信号中包含的最高频率恰好为奈奎斯特频率，那么在这个频率分量上的采样会因为相位模糊而有无穷多种该频率的正弦波对应于离散采样，因此不足以重建为原来的连续时间信号. 奈奎斯特其人 奈奎斯特，美国物理学家，1889年出生在瑞典。1976年在德克萨斯逝世。奈奎斯特对信息论做出了重大的贡献。奈奎斯特1907年移民到美国并于1912年进入北达克塔大学学习。1917年在耶鲁大学获得物理学博士学位。1917年～1934年在AT&T公司工作，后转入贝尔电话实验室工作。

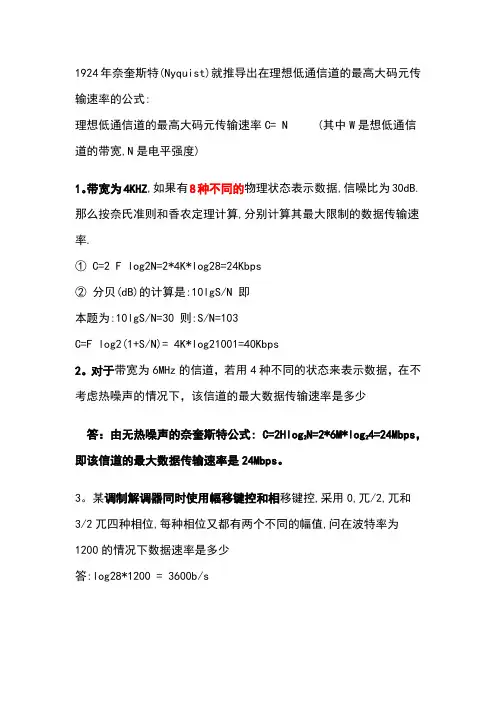

奈奎斯特定理与香农定理 1.奈奎斯特定理 奈奎斯特定理又称奈氏准则，它指出在理想低通（没有噪音、带宽有限）的信道中，极限码元传输率为2WBaud。其中，W是理想低通信道的带宽，单位是HZ。若用V表示每个码元离散电平的数目，则极限数据率为 理想低通信道下的极限数据传输率=2Wlog2 V （单位：b/s） 对于奈氏准则，可以得到以下结论： 1）在任何信道中，码元传输的速率是有上限的。若传输速率超过上限，就会出现严重的码间串扰问题（是指在接受段收到的信号的波形失去了码元之间的清晰界限），使接受段对码元的完全正确识别成为不可能。 2）信道的频带越宽（即能通过的信号高频分量越多），就可以用更高的速率进行码元的有效传输。 3）奈氏准则给出了码元传输速率的限制，但并没有对信息传输速率给出限制。由于码元的传输速率受奈氏准则的制约，所以要提高数据的传输速率，就必须设法使每个码元能携带更多个比特的信号量，这就需要采用多元制的调制方法。对于采样定理：在通信领域带宽是指信号最高频率和最低频率之差，单位是HZ。因此将模拟信号转换成数字信号时，假设原始信号中的最大频率为f,那么采样频率f(采样)必须大于等于最大频率f的两倍,才能保证采样后的数字信号完整保留原始模拟信号的信息。另外，采样信息又称为奈奎斯特定理。 2.香农定理 香农定理给出了带宽受限且有高斯白噪声干扰的信道的极限数据传输速率，当用此速率进行传输时，做到不产生误差。香农定理定义为 信道的极限数据传输速率=wlog2 (1+S/N) (单位：b/s) 式中，W为信道的带宽，S为信道所传输信号的平均功率，N为信道内部的高斯噪声功率，S/N为信噪比，即信号的平均功率和噪声的平均功率之比，信噪比（单位：dB）=10 log10 (S/N)(dB)，如，当S/N=10时，信噪比为10dB,而当S/N=1000时，信噪比为30dB。 对于香农定理，可以得出以下结论： 1）信道的带宽或信道中的信噪比越大，则信号的极限传输速率就越高。 2）对一定的传输带宽和一定的信噪比，信息传输速率的上限就确定了。 3）只要信息的传输速率低于信道的极限传输速率，就一定能找到某种方法来实现无差错的传输。 4）香农定理得出的为极限信息传输速率，实际信道能达到的传输速率要比它低不少。 从香农定理可以看出，若信道带宽W或信噪比S/N没有上限（实际的信道当然都是不可能这样的），那么信道的极限传输速率也就没有上限。
奈奎斯特,香农定理,久采样原理分析及ADC的选择 欠采样或奈奎斯特（Nyquist）准则是 ADC 应用上经常使用的一种技术。射频（RF）通信和诸如示波器等高性能测试设备就是其中的一些实例。在这个“灰色”地带中经常出现一些困惑，如是否有必要服从 Nyquist 准则，以获取一个信号的内容。对于 Nyquist 和 Shannon 定理的检验将证明：ADC 采样频率的选择与最大输入信号频率对输入信号带宽的比率有很强的相关性。 奈奎斯特（Nyquist）原理分析 Nyquist 定理被表达成各种各样的形式，它的原意是：如果要从相等时间间隔取得的采样点中，毫无失真地重建模拟信号波形，则采样频率必须大于或等于模拟信号中最高频率成份的两倍。因而对于一个最大信号频率为 fMAX的模拟信号 fa，其最小采样频率 fs 必须大于或等于 2×fMAX 。 fs ≥ 2 fMAX 最简单的模拟信号形式是正弦波，此时所有的信号能量都集中在一个频率上。现实中，模拟信号通常具有复杂的信号波形，并带有众多频率成份或谐波。例如，一个方波除了它的基频之外，还包含有无穷多的奇次谐波。因此，根据 Nyquist 定理，要从时间交叉的采样中完整地重建一个方波，采样频率必须远远高于方波的基频。 请注意：当以采样率fs对模拟信号fa进行采样时，实际上产生了两个混叠成份，一个位于fs+fa，另一个位于fs－fa。它的频率域显示在图 1中。 较高频的混叠成份基本上不会引起问题，因为它位于Nyquist 带宽（fs/2）以外。较低频的混叠成份则可能产生问题，因为它可能落在Nyquist 带宽之内，破坏所需要的信号。鉴于采样系统的混叠现象，Nyquist 准则要求采样率fs > fa，以避免混叠成份覆盖到第一Nyquist 区。为防止有害的干扰, 任何落在感兴趣的带宽之外的信号（无论是寄生信号或是随机噪声）都应该在抽样之前进行过滤。这就解释了众多采样系统中，加装抗混叠滤波器的必要性。然而，在下面关于次采样的部分中，会表明存在着一些方法，它们可以在信号处理应用中用到混叠现象的益处。 举例来说：对一个最大频率为10MHz 信号，为了从采样中不失真地重建模拟信号，Nyquist 规定采样频率 320MSPS (每秒百万次抽样)。但是，我们很快能看出 Nyquist 定理的局限性。 Nyquist 假定所需的信息带宽等于Nyquist带宽或采样频率的一半。在图 1所示的范例中，如果模拟信号fa带宽小于fs/2，那么有可能用低于Nyquist的率进行采样，仍然能够防止混叠
奈奎斯特频率 一、概述 奈奎斯特频率（Nyquist frequency）是离散信号系统采样频率的一半，因哈里·奈奎斯特（Harry Nyquist）或奈奎斯特－香农采样定理得名。采样定理指出，只要离散系统的奈奎斯特频率高于被采样信号的最高频率或带宽，就可以真实的还原被测信号。反之，会因为频谱混叠而不能真实还原被测信号。 二、奈奎斯特频率的应用 需要注意的是，奈奎斯特频率必须严格大于信号包含的最高频率。如果信号中包含的最高频率恰好为奈奎斯特频率，那么在这个频率分量上的采样会因为相位模糊而有无穷多种该频率的正弦波对应于离散采样，因此不足以重建为原来的连续时间信号。 除了奈奎斯特频率之外，还有一个指标非常重要，这个指标就是测量装置的带宽。 严格讲，带宽包含上限和下限两个数值，但是，由于许多宽频带的测量设备，比如说变频功率分析仪，其带宽的频率上限远远大于频率下限，或者频率下限为零，因此，一般以频率上限作为该仪器的带宽。 一般而言，带宽指-3db带宽。-3db带宽并不表明高于带宽上限频率的信号不能通过测量仪器。举例而言，某功率分析仪的带宽上限为100kHz，那么，100kHz 的正弦波通过测量仪器的AD转换器之前的电路时，幅值衰减为原信号幅值的70.7%，功率衰减为原信号的50%。 此外，对于非正弦波形，其含有的谐波频率高于信号频率（基波频率）。 因此，不能简单的认为，100kHz带宽的仪器可以用于测量100kHz的正弦波，更不能认为100kHz带宽的仪器可以用于测量100kHz的方波或畸变波形。 要让采样过程符合奈奎斯特采样定理，测量仪器的带宽应该小于奈奎斯特频率。若测量仪器的电路固有带宽高于奈奎斯特频率，应该在AD转换器之间加上截至频率小于奈奎斯特频率的防混叠滤波器。对于后者，防混叠滤波器的截至频率就是仪器的带宽。 三、案例分析 对于一个测试系统而言，且最低带宽的部件的带宽上限应低于奈奎斯特频率。其带宽主要取决于各部件中带宽最低的部件，而防混叠滤波器是这个系统中影响带宽的一个重要部件。 一般而言，由于测量过程难免会受到干扰的影响，因此，理想的带宽构成是：传感器带宽大于仪器带宽，仪器中抗混叠滤波器的带宽低于其前端所有部件的带宽，即：越接近AD转换器的部件的带宽越窄。这样，高频的干扰信号可以在信号传输过程中逐级被滤除。相反，若传感器带宽较窄，而仪器带宽较宽，这
量测基础篇－频宽、取样速率及奈奎斯特定理 高速数字器的模拟前端包含模拟输入电路及模拟数字转换器（ADC）两项主要元件，要了解箇中运作原理，频宽、取样速率、奈奎斯特定理是您必须先行认识的关键名词。 模拟前端运作原理 高速数字器的模拟前端有两项主要元件，就是模拟输入电路及模拟数字转换器（ADC）。模拟输入电路将信号衰减、放大、过滤、及／或偶合，使ADC的数字化能达到最佳。ADC将处理过的波型做取样，将模拟输入信号转换为代表经过处理之数字信号的数位值。 图 1 频宽（Bandwidth）描述的是模拟前端在振幅损失最少的前提下，将信号从外部世界传入ADC的能力；取样速率（Sample Rate）是ADC将模拟输入波型转换为数字资料的频率；奈奎斯特定理（Nyquist Theorem）说明取样速率和受测信号的频率之间的关系。以下将更详细地讨论这三个名词。 频宽（Bandwidth） 频宽形容一个频率范围，在这个范围内，输入信号可以用振幅损失最少的方式，穿过模拟前端──从探测器的前端或测试设备到达ADC的输入端。频宽指定为正弦曲线输入讯号衰减至原振幅之70.7%时的频率，亦称为-3 dB点。下图说明100 MHz高速数字器的典型输入反应。 图 2 举例来说，如果你将一个1 V, 100 MHz的正弦波输入频宽为100 MHZ的高速数字器，信号会被数字器的模拟输入途径衰减，而被取样的波型振幅约为0.7 V。
图 3 数字器的频宽最好比要测量的信号中的最高频率高三到五倍，以期在最低的振幅误差下截取信号（所需频宽 = （3 至 5）*欲测频率）。受测信号的理论振幅误错可以从数字器频宽与输入信号频宽（R ）之间的比例计算得知。 图 4 举例来说，在使用100 MHz 高速数字器测量50 MHz 正弦曲线信号时（其比例R=2），误差大约为10.5%。 另一个和频宽有关的重要主题是上升时间（rise time ）。输入信号的上升时间是指信号从最大信号振幅的10%转换到90%的时间，而且与频宽成反向相关，由以下公式呈现。此公式採用单极模型，R-C 限制输入反应为基础。 图5 这表示100 MHz 数位器的输入途径的上升时间是3.5 ns 。我们建议数位器输入途径的上升时间为受测讯号上升时间的1/3到1/5，才能在上升时间误差最低的情况下测量讯号。测得之上升时间的理论值 （Tr m ） 可以利用数位器的上升时间 （Tr d ）和输入讯号的实际 上升时间 （Tr s ）计算而得。 图 6 举例来说，在使用100 MHz 高速数字器测量上升时间为12 ns 的讯号时，测得的上升时间约为12.5 ns 。
青海民族大学物理与电子信息工程学院 2016—2017 学年第 2 学期 《通信系统工程训练实验》 专业：通信工程 学生班级：2014级通信工程卓越本（2）班 学生学号：1412010013 学生姓名：刘若辰 指导教师：马英 2017年5月12日
一丶实验目的 1.熟悉使用System View软件，了解各部分功能模块的操作和使用方 法。 2.通过实验进一步掌握、了解数字基带传输系统的构成及其工作原 理。 3.通过实验进一步掌握奈奎斯特第一准则的原理。 4.观察数字基带传输系统接受端的眼图，掌握眼图的主要性能指标。二丶实验内容 1.熟悉软件的工作界面； 2、用Systemview 软件建立仿真电路 3、进行参数设置 4、观测过程中各关键点波形 5、对仿真结果进行分析 三、实验原理 原始二进制数字基带信号波形多数都是矩形波，在画频谱时通常只画出其能量最集中的频率范围，但这些基带信号在频域内实际上是无穷延伸的。如果直接采用矩形脉冲的基带信号作为传输码型，由于实际信道的频带是有限的，则传输系统接收端所得的信号频谱必定与发送端不同，这就会使接收端数字基带信号的波形失真。大多数有线传输情况下，信号频带不是陡然截止的，而且基带频谱也是逐渐衰减的，采用一些相对来说比较简单的补偿措施（如简单的频域或时域均衡）可以将失真控制在比较小的范围内。较小的波形失真对于二进制基带
信号影响不大，只是使其抗噪声性能稍有下降，但对于多元信号，则可能造成严重的传输错误。当信道频带严格受限时（如数字基带信号经调制通过频分多路通信信道传输），波形失真问题就变得比较严重，尤其在传输多元信号时更为突出。 为了研究波形传输的失真问题，我们首先来看一下基带信号传输系统的典型模型，如图1所示。在发送端，数字基带信号Xt经发送滤波器输入到信道，发送滤波器的作用是限制发送频带，阻止不必要的频率成分干扰相邻信道。传输信道在这里是广义的，它可以是传输介质（电缆、双绞线等等），也可以是带调制解调器的调制信道。基带信号在信道中传输时常混入噪声nt，同时由于信道一般不满足不失真传输条件，因此要引起传输波形的失真。所以在接收端输入的波形与原始的基带信号Xt差别较大，若直接进行抽样判决可能产生较大的误判。因此在抽样判决之前先经过一个接收滤波器，它一方面滤除带外噪声，另一方面对失真波形进行均衡。抽样和判决电路使数字信号得到再生，并改善输出信号的质量。
电子信息工程系实验报告 课程名称：《通信原理》 实验项目名称：验证奈奎斯特第一准则实验时间： 班级：电信101 姓名：王鹏学号：010706129 实验目的: 1. 理解奈奎斯特第一准则的原理； 2. 通过实验现象对比，了解各个参数对系统性能的影响。 实验环境: 电脑，systemview5.0软件。 实验原理： 原始二进制数字基带信号波形多数都是矩形波，在画频谱时通常只画出其能量最集中的频率范围，但这些基带信号在频域内实际上是无穷延伸的。如果直接采用矩形脉冲的基带信号作为传输码型，由于实际信道的频带是有限的，则传输系统接收端所得的信号频谱必定与发送端不同，这就会使接收端数字基带信号的波形失真。大多数有线传输情况下，信号频带不是陡然截止的，而且基带频谱也是逐渐衰减的，采用一些相对来说比较简单的补偿措施（如简单的频域或时域均衡）可以将失真控制在比较小的范围内。较小的波形失真对于二进制基带信号影响不大，只是使其抗噪声性能稍有下降，但对于多元信号，则可能造成严重的传输错误。当信道频带严格受限时（如数字基带信号经调制通过频分多路通信信道传输），波形失真问题就变得比较严重，尤其在传输多元信号时更为突出。 为了研究波形传输的失真问题，我们首先来看一下基带信号传输系统的典型模型，如图1 所示。在发送端，数字基带信号 () X t 经发送滤波器输入到信道，发送滤波器的作用是限制发送 频带，阻止不必要的频率成分干扰相邻信道。传输信道在这里是广义的，它可以是传输介质（电缆、双绞线等等），也可以是带调制解调器的调制信道。基带信号在信道中传输时常混入噪声() n t ，同时由于信道一般不满足不失真传输条件，因此要引起传输波形的失真。所以在接收端 输入的波形与原始的基带信号 () X t 差别较大，若直接进行抽样判决可能产生较大的误判。因此 在抽样判决之前先经过一个接收滤波器，它一方面滤除带外噪声，另一方面对失真波形进行均衡。抽样和判决电路使数字信号得到再生，并改善输出信号的质量。
