本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/006573689.html,）可控硅调压器的应用及特点

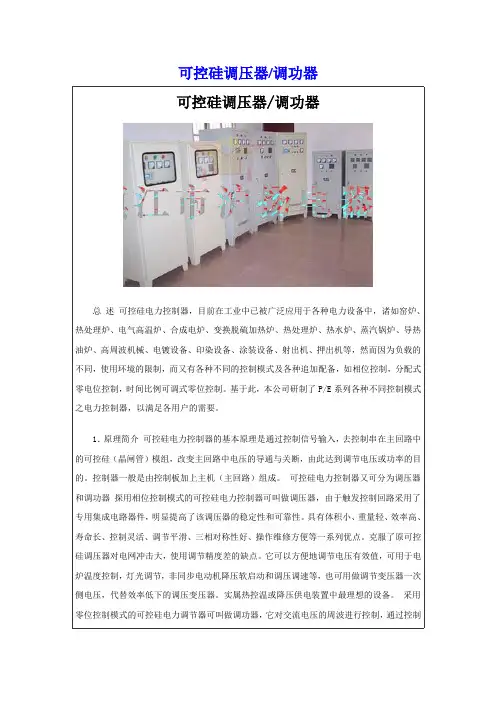

可控硅调压器简称晶闸管调功器，又称晶闸管调功器、晶闸管调压器、晶闸管调整器、可控硅调功器、可控硅调整器。是一种以可控硅为基础，以专用控制电路为核心的电源功率控制电器。
一、可控硅调压器的应用
盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
二、可控硅调压器的特点
* 可用380V电源频率为50HZ/60HZ电网，特殊电压要求可定制。
* 采用移相式触发方式、适用于阻性负载、感性负载、变压器一次侧等各种负载类型。
* 能与国内外各种控制仪表、微机的输出信号直接接口。
* 一台仪表可以同时控制多台触发板。
* 具有软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
* 脉冲输出对称度小于0.1度。
* 同步电压范围宽。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网网址：https://www.doczj.com/doc/006573689.html,/newsDetail563132.html
网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！
一、可控硅的工作原理 可控硅是可控硅整流器的简称。它是由三个PN结四层结构硅芯片和三个电极组成的半导体器件。 图3-29是它的结构、外形和图形符号。 可控硅的三个电极分别叫阳极(A)、阴极(K)和控制极(G)。当器件的阳极接负电位(相对阴极而言)时，从符号图上可以看出PN结处于反向，具有类似二极管的反向特性。当器件的阳极上加正电位时(若控制极不接任何电压)，在一定的电压范围内，器件仍处于阻抗很高的关闭状态。但当正电压大于某个电压(称为转折电压)时，器件迅速转变到低阻通导状态。加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。此时如果在控制极上加有适当大小的正电压(对阴极)，则可控硅可迅速被激发而变为导通状态。可控硅一旦导通，控制极便失去其控制作用。就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。 图3-30是可控硅的伏安特性曲线。 图中曲线I为正向阻断特性。无控制极信号时，可控硅正向导通电压为正向转折电压(U B0)；当有控制极信号时，正向转折电压会下降(即可以在较低正向电压下导通)，转折电压随控制极电流的增大而减小。当控制极电流大到一定程度时，就不再出现正向阻断状态了。 曲线Ⅱ为导通工作特性。可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。若阳极电压减小(或负载电阻增加)，致使阳极电流小于维持电流I H时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。 曲线Ⅲ为反向阻断特性。当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通(只有很小的漏电流)。只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。正常工作时，外加电压要小于反向击穿电压才能保证器件安全可靠地工作。
产品简介 LSA-2P16YB,LSA-2P25YB,LSA-2P40YB,LSA-H2P10XYB,单相交流半波调压模块 产品详细信息 LSA-2P16YB,LSA-2P25YB,LSA-2P40YB,LSA-H2P10XYB,单相交流半波调压模块LSA-H2P25XYB,LSA-H2P45XYB,LSA-H2P65XY B,LSA-H2P85XYB,
①、电位器手动控制方式：按图示，电位器中间端接到模块cont端，电位器另两端分别接到模块com端和+5V端。+5V电压由模块本身
内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。当控制端cont从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，cont端电压越高，模块输出越大。 ②、0-5Vdc控制方式：按图示，可接受单片机等的0-5Vdc模 拟信号，控制输入正极接cont端、负极接com端，模块内部cont 端相对com端的输入阻抗大于30KΩ。当控制端cont从0-5Vdc 改变时，交流负载上的电压从0伏到最大值线性可调，其中cont 在0-0.7Vdc左右时为全关闭区域，可靠关断整个电路的输出； cont在0.7Vdc-4.3Vdc左右为可调区域，即随着控制电压的增大，移相角α从180°到0°线性减小，导通角增大，交流负载上的电压从0伏增大到最大值；cont在4.3Vdc-5Vdc左右时为全开通区域，交流负载上的电压为最大值（接近电网电压）。 ③、0-10Vdc控制方式：按图示，可接受PLC等的0-10Vdc 模拟信号，模块内部0-10Vdc端相对com端的输入阻抗大于15K Ω。 ④、4-20mA控制方式：按图示，可接受温控表等的4-20mA 模拟信号，模块内部4-20mA端相对com端的输入阻抗为250Ω。当以4-20mA控制输入时，4-5mA左右时为全关闭区域，可靠关断整个电路的输出；5-19mA左右为可调区域，即随着控制电流的增大，移相角α从180°到0°线性减小，交流负载上的电

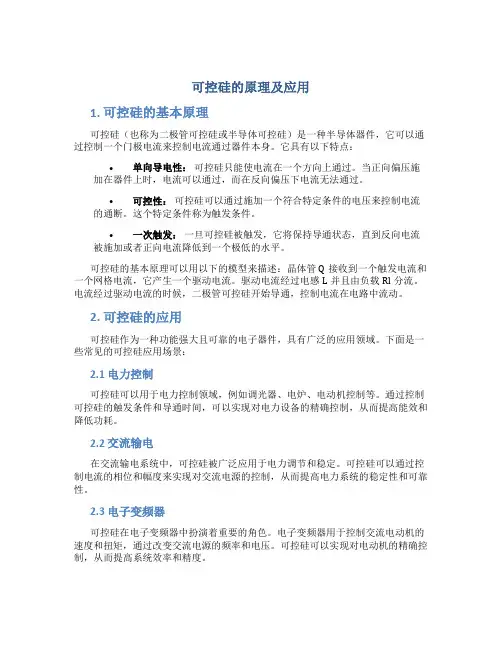

可控硅工作原理 一种以硅单晶为基本材料的Ｐ１Ｎ１Ｐ２Ｎ２四层三端器件，创制于１９５７年，由于它特性类似于真空闸流管，所以国际上通称为硅晶体闸流管，简称可控硅Ｔ。又由于可控硅最初应用于可控整流方面所以又称为硅可控整流元件，简称为可控硅ＳＣＲ。 在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称死硅）更为可贵的可控性。它只有导通和关断两种状态。 可控硅能以毫安级电流控制大功率的机电设备，如果超过此频率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用。 可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等。 可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。 可控硅从外形上分类主要有：螺栓形、平板形和平底形。 １、可控硅元件的结构 不管可控硅的外形如何，它们的管芯都是由Ｐ型硅和Ｎ型硅组成的四层Ｐ１Ｎ１Ｐ２Ｎ２结构。见图１。它有三个ＰＮ结（Ｊ１、Ｊ２、Ｊ３），从Ｊ１结构的Ｐ１层引出阳极Ａ，从Ｎ２层引出阴级Ｋ，从Ｐ２层引出控制极Ｇ，所以它是一种四层三端的半导体器件。 ２、工作原理 可控硅是Ｐ１Ｎ１Ｐ２Ｎ２四层三端结构元件，共有三个ＰＮ结，分析原理时，可以把它看作由一个ＰＮＰ管和一个ＮＰＮ管所组成，其等效图解如图１所示 图１、可控硅结构示意图和符号图 当阳极Ａ加上正向电压时，ＢＧ１和ＢＧ２管均处于放大状态。此时，如果从控制极Ｇ输入一个正向触发信号，ＢＧ２便有基流ｉｂ２流过，经ＢＧ２放大，其集电极电流ｉｃ２＝β２ｉｂ２。因为ＢＧ２的集电极直接与ＢＧ１的基极相连，所以ｉｂ１＝ｉｃ２。此时，电流ｉｃ２再经ＢＧ１放大，于是ＢＧ１的集电极电流ｉｃ１＝β１ｉｂ１＝β１β２ｉｂ２。这个电流又流回到ＢＧ２的基极，表成正反馈，使ｉｂ２不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。 由于ＢＧ１和ＢＧ２所构成的正反馈作用，所以一旦可控硅导通后，即使控制极Ｇ的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。 由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表１

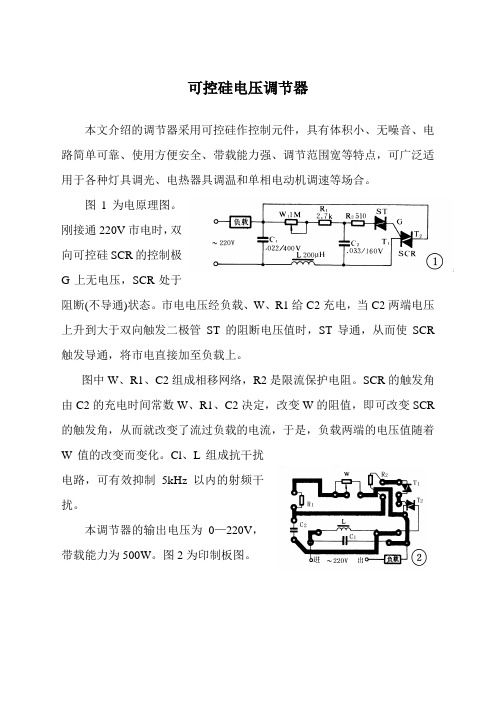

简易可控硅交流调压器原理图及工作原理介绍 本文介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 可控硅交流调压器电路原理： 电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C 充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容 。 C又从新充电……如此周而复始，便可调整负载RL上的功率了 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W 的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
单相交流调压器仿真 摘要：基于单相交流调压器的结构和工作原理,建立了一种基于Matlab的仿真模型,具有原理清晰,仿真时短,占用资源少的优点。 关键词：单相交流调压器、晶闸管、MATLAB、仿真 一．工作原理 1.交流调压电路 概念：在每半个周波内通过对晶闸管开通相位的控 制来调节输出电压的有效值。 原理： 两个晶闸管反并联后串联在交流电路中，通过对晶 闸管的控制就可控制交流电力。 应用：交流调压电路（1）灯光控制（如调光台灯和舞台灯光控制)； （2）异步电动机软起动； （3）异步电动机调速； （4）供用电系统对无功功率的连续调节； （5）在高压小电流或低压大电流直流电源中， （6）用于调节变压器一次侧电压。 2.主要元件晶闸管介绍 ⑴晶闸管的工作原理 晶闸管T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。 静态特性：
①当AK之间加上反向电压时，不论门极是否有触发电流，晶闸管都不会导通； ②当AK之间加上正向电压时，仅在门极有触发电流的情况下晶闸管才能开通； ③晶闸管一旦导通，门极就失去控制作用； ④要使晶闸管关断，只有使晶闸管的电流降到接近于零的某一数值以下。动态特性 晶闸管的开通和关断过程波形 ①开通特性 延迟时间td：从门极电流阶跃时刻开始，到阳极电流上升到稳态值的10%所需的时间； 上升时间tr：阳极电流从稳态值的10%上升到稳态值的90%所需的时间；开通时间tgt为以上两者之和： tgt=td+ tr 普通晶闸管延迟时间为0.5~1.5s，上升时间为0.5~3s。 ②关断特性 通常采用外加反电压的方法将已导通的晶闸管关断。 突加反向阳极电压后，由于外电路电感的存在，晶闸管阳极电流的下降会有一个过程，当阳极电流过零，也会出现反向恢复电流，反向电流达最大值IRM后，再反方向快速衰减到接近于零，此时晶闸管恢复对反向电压的阻断能力。电流过零到反向电流接近于零所经历的时间称为反向阻
可控硅元件的工作原理及基本特性 1、工作原理 可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示 图1 可控硅等效图解图 当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。 由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。 由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1 状态条件说明 从关断到导通1、阳极电位高于是阴极电位 2、控制极有足够的正向电压和电流 两者缺一不可 维持导通1、阳极电位高于阴极电位 2、阳极电流大于维持电流 两者缺一不可 从导通到关断1、阳极电位低于阴极电位 2、阳极电流小于维持电流 任一条件即可 2 可控硅的基本伏安特性见图2 图2 可控硅基本伏安特性 （1）反向特性 当控制极开路，阳极加上反向电压时（见图3），J2结正偏，但J1、J2结反偏。此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增加，图3的特性开始弯曲，如特性OR段所示，弯曲处的电压URO叫“反向转折电压”。此时，可控硅会发生永久性反向击穿。
一、晶闸管的基本结构 晶闸管(Semi ｃo ｎdu ｃｔo ｒC ｏnt ｒoll ｅｄ Ｒe ｃｔifier 简称SCR)是一种四层结构（PNPN ）的大功率半导体器件,它同时又被称作可控整流器或可控硅元件。它有三个引出电极,即阳极（A ）、阴极(Ｋ）和门极（G)。其符号表示法和器件剖面图如图1所示。 图１ 符号表示法和器件剖面图 普通晶闸管是在N 型硅片中双向扩散Ｐ型杂质(铝或硼），形成211P N P 结构，然后在2P 的大部分区域扩散N 型杂质(磷或锑）形成阴极，同时在2P 上引出门极,在1P 区域形成欧姆接触作为阳极。 图2、晶闸管载流子分布 二、晶闸管的伏安特性 晶闸管导通与关断两个状态是由阳极电压、阳极电流和门极电流共同决定
的。通常用伏安特性曲线来描述它们之间的关系,如图3所示。 图3 晶闸管的伏安特性曲线 当晶闸管AK V 加正向电压时，1J 和3J 正偏,2J 反偏,外加电压几乎全部降落在2J 结上,2J 结起到阻断电流的作用。随着AK V 的增大，只要BO AK V V <，通过阳极电流A I 都很小，因而称此区域为正向阻断状态。当AK V 增大超过BO V 以后,阳极电流突然增大,特性曲线过负阻过程瞬间变到低电压、大电流状态。晶闸管流过由负载决定的通态电流T I ，器件压降为１Ｖ左右，特性曲线ＣＤ段对应的状态称为导通状态。通常将BO V 及其所对应的BO I 称之为正向转折电压和转折电流。晶闸管导通后能自身维持同态，从通态转换到断态，通常是不用门极信号而是由外部电路控制，即只有当电流小到称为维持电流H I 的某一临界值以下，器件才能被关断。 当晶闸管处于断态（BO AK V V <）时,如果使得门极相对于阴极为正,给门极通以电流G I ，那么晶闸管将在较低的电压下转折导通。转折电压BO V 以及转折电流BO I 都是G I 的函数,G I 越大，BO V 越小。如图3所示，晶闸管一旦导通后，即使去除门极信号,器件仍然然导通。 当晶闸管的阳极相对于阴极为负，只要RO AK V V <， A I 很小,且与G I 基本无关。但反向电压很大时(RO AK V V ≈），通过晶闸管的反向漏电流急剧增大,表现出晶闸管击穿，因此称RO V 为反向转折电压和转折电流。
第一篇： 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 第二篇： 本例介绍的温度控制器，具有SB260取材方便、性能可靠等特点，可用于种子催芽、食用菌培养、幼畜饲养及禽蛋卵化等方面的温度控制，也可用于控制电热毯、小功率电暖器等家用电器。
可控硅调压电路图 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理： 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电
压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
可控硅交流调压器 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR 的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张
弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
[转载] 双向可控硅原理与应用 普通晶闸管(VS)实质上属于直流控制器件。要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用不够方便。双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。 构造原理 尽管从形式上可将双向晶闸管看成两只普通晶闸管的组合，但实 际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率 双向晶闸管一般采用塑料封装，有的还带散热板，外形如图l所 示。典型产品有BCMlAM(1A／600V)、 BCM3AM(3A／600V)、 2N6075(4A／600V)，MAC218-10(8A／800V)等。大功率双向晶 闸管大多采用RD91型封装。双向晶闸管的主要参数见附表。 双向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三 个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G 以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳 极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正 时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。 检测方法 下面介绍利用万用表RXl档判定双向晶闸管电极的方法，同时还检查触发能力。 1. 判定T2极由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻 都很小。在用RXl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几 十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都 不通，就肯定是T2极。，另外，采用TO—220封装的双向晶闸管，T2极通常与小散热板连通， 据此亦可确定T2极 2. 区分G极和T1极 (1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。 (2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加 上负触发信号，电阻值应为十欧左右(参见图4(a))，证明管子已经导通，导通方向为T1一T2。再将 红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图4(b))。 3)把红表笔接T1极，黑表笔接T2极，然后使T2与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后， 在T2一T1方向上也能维持导通状态，因此具有双向触 发性质。由此证明上述假定正确。否则是假定与实际不符， 需再作出假定，重复以上测量。显见，在识别G、T1， 的过程中，也就检查了双向晶闸管的触发能力。如果按哪 种假定去测量，都不能使双向晶闸管触发导通，证明管于 巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A 及3A以上的管子，应选RXl档，否则难以维持导通状态。 典型应用 双向晶闸管可广泛用于工业、交通、家用电器等领域，实 现交流调压、电机调速、交流开关、路灯自动开启与关闭、 温度控制、台灯调光、舞台调光等多种功能，它还被用于 固态继电器(SSR)和固态接触器电路中。图5是由双向晶 闸管构成的接近开关电路。R为门极限流电阻，JAG为干式舌簧管。平时JAG断开，双向晶闸管TRIAC也关断。仅当小磁铁移近时JAG吸合，使双向晶闸管导通，将负载电源接通。由于通过 干簧管的电流很小，时间仅几微秒，所以开关的寿命很长. 图6是过零触发型交流固态继电器(AC-SSR)的内部电路。主要包括输入电路、光电耦合器、过零触发电路、开关电路(包括双向晶闸管)、保护电路(RC吸收网络)。当加上输入信号VI(一般为高电平)、并且交流负载电源电压通过零点时，双向晶闸管被触发，将负载电源接通。固态继电器具有驱动功率小、无触点、噪音低、抗干扰能力强，吸合、释放时间短、寿命长，能与TTL＼CMOS电路兼容，可取代传统的电磁继电器。
第十章调压中级 第一节燃气调压站工况分析 一.城市燃气管网调压站分布原则： 城市燃气管网调压站是为向其所连接的出口管网及用户供气使用的，其布置原则如下 1. 力求布置在其供气范围的负荷中心，或接近大用户； 2. 尽可能避开城市的繁华地段； 3. 要躲开明火生产及作业地点； 4. 要有适宜的供气范围，或合理的调压站作用半径。因为在一定区域内，调压站设置数量多少，对输配管网总体造价及运行管理费用有很大影响，只有在进行技术经济比较，才能合理地确定调压站布置方案。一般情况下，居民区域调压站的经济作用半径在0.7～1.0km范围内； 5. 管网调压站一般可以设在居民区街坊内的空地、广场、公园等处； 6. 调压站为甲类生产厂房，建筑耐火等级为2级或2级以上，它与相邻建筑物的安全距离要求列于下表 当达不到表中净距要求时，应与城市规划、消防等部门协商，采取有效措施，可适当缩小净距。 7.当某处确需设置调压站，但其空地不能满足上述安全距离要求时，可设置调压箱（或调压柜），并且其设置位置应符合下列要求： （一）落地式调压箱箱底距地坪高度宜为0.3m，可置于庭院的台上，或嵌入外墙壁。 （二）悬挂式调压箱的箱底距地坪高度宜为1.0～1.2m，可安装在用气建筑物的外墙壁上，或悬挂于专用的支架上。 （三）调压箱到建筑物的门、窗或其它通向室内的孔槽的水平净距应不小于1m，且不得安装在建筑物的门窗及平台的上、下方墙上。安装调压箱的墙体应为永久性的。 （四）安装调压箱的位置应能满足调压器安全装置的安装要求。 （五）安装调压箱的位置应使调压箱不被碰撞，不影响观瞻，并在开箱作业时不影响交通。
二. 调压站负荷分配 调压站的负荷，即是该站能承担的供气量。调压站的负荷考虑方法如下： 1.当调压站内只有一台调压器，它应担负全部供气量，调压器的流量需满足下面要求： （一）调压器额定流量，应按该调压器所承担的管网小时最大输送量的1.2倍确定； （二）调压器流量应能满足进口燃气的最大、最小压力的要求； （三）调压器的压力差，应根据调压器前燃气管道的最低设计压力与调压器后燃气管道的设计压力上限值之差确定； 2.下述情况须设备用调压器： （一）低压管网不成环的区域调压站； （二）连续生产使用的工业用户调压站； （三）备用调压器与工作调压器的额定流量相同，均能单独满足管网要求。 3.当二个或二个以上调压站后部的低压城市燃气管网连接成环状管网供气时，应根据负荷密度，均匀合理地布置各调压站，并应经水力计算和技术经济比较确定，一般情况下每个调压站的作用半径为0.7～1.0km，平均每站承担供气的居民户数为4000户～5000户左右。 三. 调压站运行工况分析方法 调压站进口、出口压力级制是由其所连接的两级管网的压力级制确定的，其运行工况好坏，可从其流量特性、压力特性及关闭压力三个方面分析。 1.流量特性，指调压站出口压力受流量变化影响的情况。这从两个方面分析。 （一）当调压站供气量（即流量）始终未超过其额定流量时，该调压站的出口压力应在稳压精度允许范围内变化。比如，一个天然气居民地区调压站，额定出站压力为2800Pa，满足稳压精度为±15%的出站压力允许变化范围为2400Pa至3200Pa。如压力变化超出这一范围，认为调压站的工作性能不好，应当采取措施，或进行修理，排除故障。 （二）如果调压站的流量超过了额定流量，其出站压力降低，并小于稳压精度所允许的下限压力值（比如，上述天然气区域调压站出口压力小于2400Pa），这是由于用气负荷超过调压站供气能力造成的供气压力偏底，不属于调压设备本身的故障。因此，应采取增设调压站以分担超载的用气负荷，或更换通过能力较大（也可增加工作台数）的调压器等办法来解决。不论采用哪种措施，都需注意采用合理的供气规模（如户数）和调压站作用半径。 2.压力特性，只调压站进口压力变化对出口压力影响的情况 （一）当进口压力在规定的进口压力最大和最小值范围内变化，出口压力应当在允许稳压精度范围内变化。如果流量未超过额定流量，出口压力出现过高、过低或跳动现象，都属于调压运行故障，应当及时修理。 （二）当进口压力过低，低于允许最小值，出口压力下降属于正常现象，应当采取减少用气量或提高供气量等措施，使进口压力恢复正常，则出口压力过低现象便会自行消除。

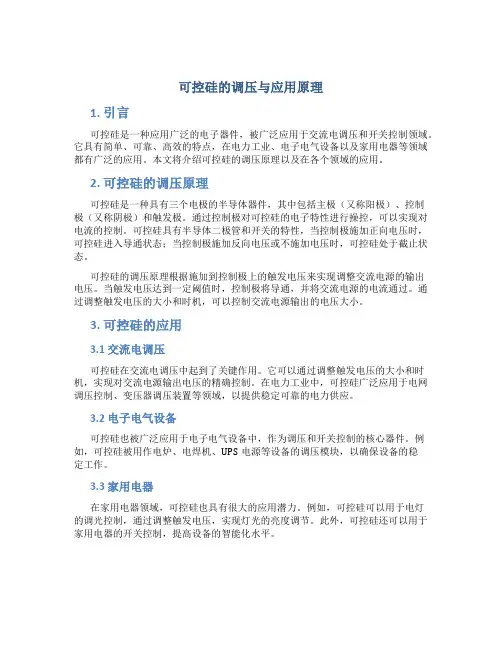

可控硅交流调压器的工作原理及其相关应用 基本介绍 可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的 电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸 管调压器，电力调整器，电力调压器，功率控制器。具有效率高、无机械噪声和磨损、响应速度快 体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。 工作原理 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1D4整流，在可控硅SCR的
A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R 4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为 1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21 B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 应用领域 “晶闸管调功器”通过对电压、电流和功率的精确控制，从而实现精密控温。并且凭借 其先进的数字控制算法，优化了电能使用效率。对节约电能起了重要作用。 “晶闸管调功器”广泛应用于以下领域：
双向可控硅的工作原理 双向可控硅的工作原理双向可控硅的工作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以 双向可控硅的工作原理 双向可控硅的工作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN 结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流 ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流 ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化2,触发导通在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。 TRIAC的特性 什么是双向可控硅:IAC(TRI-ELECTRODE AC SWITCH)为三极交流开关，亦称为双向晶闸管或双向可控硅。 TRIAC为三端元件，其三端分别为T1 (第二端子或第二阳极)，T 2(第一端子或第一阳极)和G(控制极)亦为一闸极控制开关，与SCR 最大的不同点在于TRIAC无论于正向或反向电压时皆可导通，其符号构造及外型，如图1所示。因为它是双向元件，所以不管T1 ,T2的电压极性如何，若闸极有信号加入时，则T1 ,T2间呈导通状态；反之，加闸极触发信号，则T1 ,T2间有极高的阻抗。
编订：__________________ 单位：__________________ 时间：__________________ 燃气调压器的调试及安全 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-3427-58 燃气调压器的调试及安全措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 城市燃气一般要经过调压装置的调压才能被终端用户使用，调压器主要由调压盘、指挥器、控制阀门、压力表、信号管和过滤器等部件组成。在现行的行业标准中，燃气调压装置既不属于压力容器，也不属于压力管道，它是将管道上游较高压力调节到下游所需要压力的一种降压设备。做好调压设备的调试工作，提供必要的安全措施，直接关系到城市管网的供气和用户的生命财产安全。 一、调压器的验收 （一）按照工程竣工图及调压器安装验收规范来验收。 （二）了解中压部分管道走向、凝水缸和阀门井位置及其规格型号。
（三）掌握低压部分管道走向、阀门位置及其规格型号、用气设备和管网其他附属设施。 （四）了解用户用气性质、用气量和用气特点，以确定压力设定值。 （五）认真查看调压器的型号及其外观是否完好，核查调压器的技术参数是否与设计图纸要求相符，若是调压站还需验收泄漏报警器、消防灭火器、防静电等设备设施。 （六）检查管网是否吹扫干净，是否有铁锈、灰尘、积水等其他杂物。 （七）对管网和调压器在交产使用时，还须进行气密性试验（预验收时已进行过强度试验，在此略去），具体如下： １．调压器气密性试验须与其他管道设备分开单独进行，并应卸下仪表，以免损坏。 ２．对于进口侧，充气加压至进口最大压力，然后关闭调压器出口阀门，用泡沫剂（中性）涂接口处，观察ｌｍｉｎ，不得泄漏和出现其他异常。
双向可控硅的工作原理及原理图 双向可控硅的工作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2i b2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化2,触发导通在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IG T。在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA 段左移，IGT越大，特性左移越快。 TRIAC的特性 什么是双向可控硅:IAC(TRI-ELECTRODE AC SWITCH)为三极交流开关，亦称为双向晶闸管或双向可控硅。TRIA C为三端元件，其三端分别为T1(第二端子或第二阳极)，T 2(第一端子或第一阳极)和G(控制极)亦为一闸极控制开关，与SCR最大的不同点在于TRIAC无论于正向或反向电压时皆可导通，其符号构造及外型，如图1所示。因为它是双向元件，所以不管T1 ,T2的电压极性如何，若闸极有信号加入时，则T1 ,T2间呈导通状态；反之，加闸极触发信号，则T1 ,T2间有极高的阻抗。 (a)符号(b)构造 图1 TRIAC 二.TRIAC的触发特性: 由于TRIAC为控制极控制的双向可控硅,控制极电压VG极性与阳极间之电压VT1T2四种组合分别如下： (1). VT1T2为正, VG为正。 (2). VT1T2为正,VG为负。 (3). VT1T2为负, VG为正。 (4). VT1T2为负, VG为负。
各国的燃气调压器 美国FISHER系列调压器有：EZR、MP、310A、630、627等系列调压器可广泛应用于城市门站、高中压区域调压站，EZR、1098、299型调压器可应用于中低压区域调压站及中型调压箱、133、299、REGAL2、REGAL3、S200、S300、系列调压器则大量在工业及公福用户调压站上所使用，REGAL2、R622、S100、B系列调压器同时也供应于居民用户调压站。FISHER调压器性能稳定，调压范围较广、分有带切断与不带切断、部分调压器带有滤网保护，可作监控连接、保证安全、安装省力、经济实惠，性价比高。 意大利TATANINI系列调压器有：FL系列带指挥器轴流式调压器、R系列弹簧负载式调压器、MN及MBN系列带切断监控式调压器、RP系列、MR系列全固定弹簧负载式调压器、RP/10系列气动式调压器等等。 美国AMCO系列调压器/皮膜表有：2003、1800PFM系列、AFV-50、AFV-80、AFV-100、RFV等轴流式系列调压器可广泛应用于城市门站、高中压区域调压站，1200系列、1813B2系列、1800系列、1800CPB2型调压器可应用于中低压区域调压站及中型调压箱，美国AMCO 产品当中还包括ZSC系列指挥器。AMCO皮膜表有AL-425、AL-630等系列，压力为中压，适用于工业及酒店。AMCO调压器性能稳定，调压范围较广、分有带切断与不带切断、部分调压器带有滤网保护，可作监控连接、保证安全、安装省力、经济实惠，性价比高。 德国RMG系列调压器有：德国RMG集团公司始建于1908年，提供德国RMG调压器，如果需要欢迎来电联系至今已拥有7家下属公司，德国RMG集团公司是生产与燃气有关产品的专业公司，其产品包括：燃气输配用各种类型调压器，阀门，过滤器，安全切断阀，安全放散阀，流量计等。自20世纪80年代开始，RMG公司的产品开始在中国使用，目前我司现货供应：RMG331，RMG320，RMG330，RMG342，RMG300，RMG219，RMG270，RMG512，RMG530等带切断与法兰接口式调压器。调压器带有超高、低压切断及放散功能。调压特点：精度高、调压稳定、大流量、寿命长。RMG调压器应用于各类介质，如空气，天燃气，液化气，氮气等所有非腐蚀气体均可； 法国MESURA系列调压器：有B30、B50、B80、B100等系列调压器可广泛应用于居民用户调压站、是中低压型调压箱首选调压器品种，MESURA调压器性能稳定，调压范围较广、分有带切断与不带切断、部分调压器带有滤网保护、起流量切断切能、内部自动安全释压阀、内设进口过滤器、安装省力、经济实惠，性价比高。 英国JEAVONS系列调压器/稳压阀：该系列调压器以生产稳压器著称，有J48系列、J123系列、J48H、J48L、J125、HRP10等系列调压器/稳压阀可广泛应用于中低压用户。英国JEA VONS调压器性能稳定，应用于家用、商用、工业用低压调压器、调压精度高、压损低、稳压效果好，特别适用于燃烧机前端压力控制。 巴西GASCA T系列调压器：高中压调压器有DE232超高压及大流量减压器、HORUS 系列故障关轴流式先导型、ARGOS系列辐流顶装式先导型；中低压调压器有GA302盘式直动型、ATHOS指挥型（选配安全关闭或放散）、BRISE辐流顶装故障关式指挥型；另还GIPS系列的直流式安全关断阀及JUNIOR系列的中低压安全放散阀。 荷兰KIMRAY系列调压器：BAAI HSV086/HSVS086系列/A050系列安全切断阀、BAAI
6.1 交流调压电路 交流调压电路采用两单向晶闸管反并联（图6-1(a)）或双向晶闸（图6-1（b）），实现对交流电正、负半周的对称控制，达到方便地调节输出交流电压大小的目的，或实现交流电路的通、断控制。因此交流调压电路可用于异步电动机的调压调速、恒流软起动，交流负载的功率调节，灯光调节，供电系统无功调节，用作交流无触点开关、固态继电器等，应用领域十分广泛。 图6-1 交流调压电路 交流调压电路一般有三种控制方式，其原理如图6-2所示。 图6-2 交流调压电路控制方式 （1）通断控制 通断控制是在交流电压过零时刻导通或关断晶闸管，使负载电路与交流电源接通几个周波，然后再断开几个周波，通过改变导通周波数与关断周波数的比值，实现调节交流电压大小的目的。 通断控制时输出电压波形基本正弦，无低次谐波，但由于输出电压时有时无，电压调节不连续，会分解出分数次谐波。如用于异步电机调压调速，会因电机经常处于重合闸过程而出现大电流冲击，因此很少采用。一般用于电炉调温等交流功率调节的场合。 （2）相位控制 与可控整流的移相触发控制相似，在交流的正半周时触发导通正向晶闸管、负半周时触发导通反向晶闸管，且保持两晶闸的移相角相同，以保证向负载输出正、负半周对称的交流电压波形。 相位控制方法简单，能连续调节输出电压大小。但输出电压波形非正弦，含有
丰富的低次谐波，在异步电机调压调速应用中会引起附加谐波损耗，产生脉动转矩等。 （3）斩波控制 斩波控制利用脉宽调制技术将交流电压波形分割成脉冲列，改变脉冲的占空比即可调节输出电压大小。 斩波控制输出电压大小可连续调节，谐波含量小，基本上克服了相位及通断控制的缺点。由于实现斩波控制的调压电路半周内需要实现较高频率的通、断，不能采用晶闸管，须采用高频自关断器件，如GTR、GTO、MOSFET、IGBT等。 实际应用中，采取相位控制的晶闸管型交流调压电路应用最广，本章将分别讨论单相及三相交流调压电路。 6.1.1 单相交流调压电路 单相交流调压电路原理图如图6-1所示，其工作情况与负载性质密切相关。 1．电阻性负载 纯电阻负载时交流调压电路输出电压、输出电流波形如图6-3所示。电路 工作过程是：在电源电压正半周、移相控制角时刻，触发导通晶闸管VT1，使正半周的交流电压施加到负载电阻上，电流、电压波形相同。当电压过零时，VT1 因电流为零而关断。在控制角为时触发导通VT2，负半周交流电压施加在负载上，当电压再次过零时，VT2因电流为零而关断，完成一个周波的对称输出。 当时，输出电压最大；当时。改变控制角大小可获得大小可调的交流电压输出，其波形为“缺块”正弦波。正因为电压波形有缺损，
