装载机不能行走故障的排除
2007-01-07 下午04:49
一台ZL30E型装载机夜间作业时，出现不能行走、换挡压力波动剧烈的故障。停机一段时间后，故障自动清除，但再作业一段时间后故障又出现。
由于该机变速器仅使用2个多月，所有挡位离合器同时内泄的可能性能小；空挡时，从变矩器到变速分配阀的油路实际是一条死路，空挡时压力剧烈波动，说明变矩器主调压阀压力不稳，或者说从变矩器过来的油量不足。变矩器主调压阀首先保证换挡压力，此时油量不足只能说明行走泵供油量不足。行走泵供油量不足很可能是泵已损坏或不能正常有吸油。
为此，首先检查了行走泵吸油滤网。卸下滤网后，发现滤网表面有大量的铝屑，说明正是这些铝屑造成了行走泵吸油不足，而行走泵供油不足则导致了换挡压力过低，最终引起装载机不能行走。同时，操作手反映，该装载机油温一直较高、牵引力不足。鉴于油温较高和液力传动油中含有大量的铝粉末和铝屑，我们断定变矩器的泵轮和涡轮产生了摩擦。
拆开变矩器与发动机的连接装置，拆检变矩器时发现紧固涡轮的螺栓发生了松动，涡轮产生了轴向串动并与泵轮发生了摩擦。拆下涡轮后发现，紧固泵轮和导轮的锁紧螺母也松动了，这也造成了泵轮与导轮的轴向串动，同时泵轮和涡轮的端面已由平面被磨成鱼鳞状。处理时，先将泵轮及导轮端面和毛刺磨平，紧固好泵轮和导轮的锁紧螺母，清洗泵轮、导轮及涡轮轴等零件；将涡轮沿轴向车去1.5mm，锐角倒钝（不得伤及叶片），清洗各零件后装上涡轮，坚固涡轮紧定螺栓；检查泵轮和涡轮之间的间隙；彻底清洗变速器油底壳、行走泵吸油滤网及壳体、回油滤油器，将所有的零部件按要求装复。试机时，各挡位油压正常，牵引力较修理前增大，工作一段时间后油温仍正常，说明故障已消除。

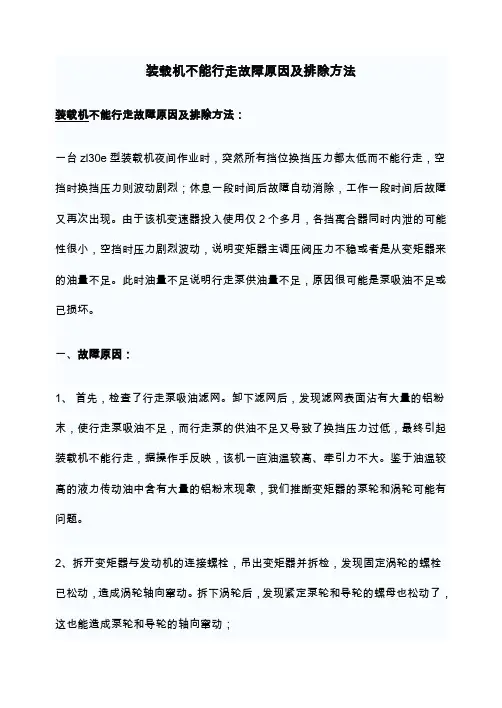

装载机不能行走故障原因及排除方法 装载机不能行走故障原因及排除方法： 一台zl30e型装载机夜间作业时，突然所有挡位换挡压力都太低而不能行走，空挡时换挡压力则波动剧烈；休息一段时间后故障自动消除，工作一段时间后故障又再次出现。由于该机变速器投入使用仅2个多月，各挡离合器同时内泄的可能性很小，空挡时压力剧烈波动，说明变矩器主调压阀压力不稳或者是从变矩器来的油量不足。此时油量不足说明行走泵供油量不足，原因很可能是泵吸油不足或已损坏。 一、故障原因： 1、首先，检查了行走泵吸油滤网。卸下滤网后，发现滤网表面沾有大量的铝粉末，使行走泵吸油不足，而行走泵的供油不足又导致了换挡压力过低，最终引起装载机不能行走，据操作手反映，该机一直油温较高、牵引力不大。鉴于油温较高的液力传动油中含有大量的铝粉末现象，我们推断变矩器的泵轮和涡轮可能有问题。 2、拆开变矩器与发动机的连接螺栓，吊出变矩器并拆检，发现固定涡轮的螺栓已松动，造成涡轮轴向窜动。拆下涡轮后，发现紧定泵轮和导轮的螺母也松动了，这也能造成泵轮和导轮的轴向窜动；
3、同时，发现泵轮和涡轮的端面已被磨成鱼鳞状。 二、排除方法： 1、修复时，我们先将泵轮及导轮端面磨平，紧好泵轮和导轮的螺母，清洗干净泵轮和导轮及涡轮轴等零件； 2、用车床将涡轮沿轴向车去1.5mm,锐解倒钝； 3、清洗干净各零件后装上涡轮，并紧固涡轮螺栓； 4、调整好泵轮和涡轮之间的间隙； 5、将变速器壳体、行走泵吸油滤网及壳体、回油滤油器进行彻底清洗。 6、然后，将所有的零部件按要求装好并试机，此时各挡位油压正常、牵引力较修理以前增加许多、油温也正常，说明故障被排除。
1 故障现象及原因分析 我厂生产的ZL04型轮式装载机，常出现空载大油门时动臂缓慢起升、重载时不动作的故障现象。该机液压系统为单泵串联回路，见图1。 我们在维修时从以下三点查找故障原因，并对系统进行了改进，现介绍如下。 （1）检查动臂油缸的内漏情况。最简单的方法是把动臂升起，看其是否有明显的自由下降。若下落明显则拆卸油缸检查，密封圈如已磨损应予更换。 （2）检查操纵阀。首先清洗安全阀，检查阀芯是否磨损，如磨损应更换。安全阀安装后若仍无变化，再检查操纵阀阀芯磨损情况，其间隙使用限度一般为0．06mm,磨损严重应更换。 （3）测量液压泵的压力。若压力偏低，则进行调整，加压力仍调不上去，则说明液压泵严重磨损。 经检查测量液压泵的压力仅为5－7MPa，明显低于液压系统的额定压力。拆卸液压泵后发现轴套已磨损，低压区泵壳内壁被齿轮严重“扫模”，侧壁也稍有磨损。由此可见，造成动臂带载不能提升的主要原因为： a. 液压泵严重磨损。在低速运转时泵内泄漏严重；高速运转时，泵压力稍有提高，但由于泵的磨损及内泄，容积效率显著下降，很难达到额定压力。液压泵长时间工作又加剧了磨损，油温升高，由此造成液压元件磨损及密封件的老化、损坏，丧失密封能力，液压油变质，最后导致故障发生。 b．液压元件选型不合理。动臂油缸规格为70／40非标准系列，密封件亦为非标准件，制造成本高且密封件更换不便。动臂油缸缸径小，势必使系统调定压力高。 c．液压系统设计不合理。可知，操纵阀与全液压转向器为单泵串联，安全阀调定压力分16MPa，而液压泵的额定工作压力也为16MPa。液压泵经常在满负载或长时间超负荷（高压）情况下工作，并且系统有液力冲击，长期不换油，液压油受污染，加剧液压泵磨损，以致液压泵泵壳炸裂（后曾发现此类故障）。 2 改进及效果 （l）改进液压系统设计。经过多次论证，最后采用先进的优先阀与负荷传感全液压转向器形式。新系统能够按照转向要求，优先向其分配流量，无论负载大小、方向盘转速高低
编订：__________________ 审核：__________________ 单位：__________________ 装载机行走故障的排除 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-9773-97 装载机行走故障的排除 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一台ZL30E型装载机夜间作业时，突然所有挡位换挡压力都太低而不能行走，空挡时换挡压力则波动剧烈；休息一段时间后故障自动消除，工作一段时间后故障又再次出现。 由于该机变速器投入使用仅2个多月，各挡离合器同时内泄的可能性很小，空挡时压力剧烈波动，说明变矩器主调压阀压力不稳或者是从变矩器来的油量不足。此时油量不足说明行走泵供油量不足，原因很可能是泵吸油不足或已损坏。 首先，检查了行走泵吸油滤网。卸下滤网后，发现滤网表面沾有大量的铝粉末，使行走泵吸油不足，而行走泵的供油不足又导致了换挡压力过低，最终引起装载机不能行走，据操作手反映，该机一直油温较高、牵引力不大。鉴于油温较高的液力传动油中含有
大量的铝粉末现象，我们推断变矩器的泵轮和涡轮可能有问题。 拆开变矩器与发动机的连接螺栓，吊出变矩器并拆检，发现固定涡轮的螺栓已松动，造成涡轮轴向窜动。拆下涡轮后，发现紧定泵轮和导轮的螺母也松动了，这也能造成泵轮和导轮的轴向窜动；同时，发现泵轮和涡轮的端面已被磨成鱼鳞状。修复时，我们先将泵轮及导轮端面磨平，紧好泵轮和导轮的螺母，清洗干净泵轮和导轮及涡轮轴等零件；用车床将涡轮沿轴向车去1.5mm,锐解倒钝；清洗干净各零件后装上涡轮，并紧固涡轮螺栓；调整好泵轮和涡轮之间的间隙；将变速器壳体、行走泵吸油滤网及壳体、回油滤油器进行彻底清洗。然后，将所有的零部件按要求装好并试机，此时各挡位油压正常、牵引力较修理以前增加许多、油温也正常，说明故障被排除。 请在这里输入公司或组织的名字 Enter The Name Of The Company Or Organization Here
