通用焊接工艺规程
发布日期：2009-9-29 | 阅读次数：4651
--------------------------------------------------------------------------------
（转）通用焊接工艺规程2009年08月15日星期六 16:23通用焊接工艺规程
通用焊接工艺(一)
1 总则
本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。
2 焊工
2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。
2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。
3 焊接方法
3.1 下列焊缝一般采用埋弧焊
3.1.1 10≤δ≤60的拼接焊缝；
3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。
3.2 下列焊缝一般采用手工焊：
3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；
3.2.2 600mm≤直径φ＜1000mm的A、B缝内口
3.2.3 直径φ≥89mm接管与法兰B类缝外口；
3.2.4 C、D 类焊缝。
3.3 下列焊缝一般采用钨极氩弧焊：
3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；
3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；
3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；
3.3.4 φ＜89mm的接管与法兰B缝焊接；
3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。
3.4 下列焊缝一般采用熔化极CO2气体保护焊：
3.4.1 塔器的裙座和底座环的焊接；
3.4.2 容器和换热器等设备的鞍座和支座的焊接。
4 焊接材料
4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。
4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。
4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。连续使用的焊剂应过筛，除去其中的尘土和粉末。
4.5 焊丝表面应无铁锈、氧化皮、油污等污物。
4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。
5 焊缝坡口形式与基本尺寸
5.1 采用手工焊的坡口形式和基本尺寸规定如下：
5.1.1 单面V 型坡口见图5.1.1。
5.1.2 不对称X 型坡口见图5.1.2。
5.1.3 当直径≤600mm，采用单面焊双面成形工艺时可采用单面V 型外坡口。
5.1.4 当直径>600mm选用V型和X型坡口，先焊大坡口侧，背面清根，再焊小坡口侧。
5.2 采用埋弧自动焊工艺时，焊缝坡口型式和基本尺寸规定如下：
5.2.1 I 型坡口见图5.2.1(适用于?=10-14mm钢板)。
5.2.2 单面V型坡口见图5.2.2
5.2.3 不对称X型坡口见图5.2.3。
5.3 采用氩弧焊工艺时，一般采用单面V型外坡口见图5.3。
5.4 除5.1条、5.2条、5.3条规定外，可根据产品图纸和相关标准选择焊缝坡口形式和基本尺寸。
6 焊前准备
6.1 全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。
6.2 确认焊条、焊剂、焊丝牌号、规格及质量是否符合要求。
6.3 检查焊件的装配质量和坡口情况。
6.3.1 焊接的坡口形式和基本尺寸以及装配公差必须符合产品图纸要求及技术工艺文件的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
6.3.2 坡口表面及两侧20mm范围内的水分、铁锈、油污等有害杂质应清理干净。
6.4 不锈钢及其复合钢板复层坡口两侧各100mm范围涂白垩粉，以防止沾附焊接飞溅。
6.5 采用埋弧自动焊焊平板拼缝、筒体纵缝时，必须有引弧板和熄弧板各一块，长150mm，宽100mm，厚度、材质与筒体相同。
6.6 氩气的纯度不低于99.99%（体积比），含水量不超过20×10-6，当瓶内气体压力低于1Mpa 时应停止使用。
6.7 按工艺文件要求实施预热，要保持预热的均匀性，确认达到预热温度后才能施焊。
7 焊接要求
7.1 焊接环境出现下列任一情况时，须采取有效防护措施，否则禁止施焊。
7.1.1 风速大于10m/s；
7.1.2 相对湿度大于90%；
7.1.3 雨、雪环境；
7.1.4 焊件温度低于-20℃。
7.2 不锈钢、有色金属容器应有与钢制产品隔离的专用的焊接场地，地面应铺设橡胶等软垫，保持环境清洁。
7.3 焊接环境必须符合安全卫生要求。
7.4 焊工的工作环境应有足够的光线。
7.5 当焊件温度为0℃时，应在施焊处100mm 范围内预热到15℃左右。有预热要求时，应不低于预热温度。
7.6 应在引弧板或坡口内引弧，禁止在非焊接部位引弧。应防止地线、电缆线、焊钳与焊件打弧。
7.7 定位缝若存在裂纹必须清除定位焊重焊；如存在气孔、夹渣时应去除气孔、夹渣。
7.8 熔入永久焊缝内的定位焊两端应修磨至便于接弧。
7.9 受压元件的角焊缝根部应保证焊透。
7.10 双面焊需清理焊根，显露出正面打底的焊缝金属，接弧处应保证焊透与熔合。
7.11 每条焊缝应尽可能一次焊完，当中断焊接时，对冷裂纹敏感的焊件应及时采取后热、缓冷措施，重新施焊时，仍需按规定进行预热。
7.12 按焊接工艺卡执行焊接规范，并注意及时调整电流、电压和焊速，以确保焊接质量。
7.13 采用控制线能量，选择合理焊接次序等措施，防止和减少焊接变形。
7.14 当焊缝出现大量气孔、裂纹及成型不良时，应立即停止焊接，分析原因，进行修补和调整后方可继续施焊。
8 焊接工艺参数的选择
8.1 手工电弧焊工艺
8.1.1 一般根据焊件厚度选择焊条直径，见表8.1.1。
表8.1.1焊条直径的选择
材料厚度（mm）
＜4
4-12
12
焊条直径（mm）
2.5-
3.2
3.2-4
≥4
8.1.2 碱性焊条采用直流电源且反极性焊接，酸性焊条采用交流或直流电源，正或反极性焊接。
8.1.3 焊接电流的选择一般根据焊条直径来确定。在采用同样直径的焊条焊接时，当焊件较厚，可选择电流上限，立、横、仰焊一般应比平焊时小10%左右。焊接奥氏不锈钢时，电流应比焊接碳钢、低合金钢等材料的电流小。
8.1.4 应尽量采用低电压短弧焊，焊接速度应保证焊缝成型良好。
8.1.5 焊接电流、电压匹配关系见表8.1.5。
表8.1.5焊接电流、电压匹配关系
焊条直径（mm）
2.5
3.2
4.0
5.0
电流（A）
50-80
100-130
160-200
200-250
电压（V）
16-18
18-20
21-23
23-25
（转）通用焊接工艺规程2009年08月15日星期六 16:23通用焊接工艺规程
通用焊接工艺(一)
1 总则
本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。
2 焊工
2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。
2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。
3 焊接方法
3.1 下列焊缝一般采用埋弧焊
3.1.1 10≤δ≤60的拼接焊缝；
3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。
3.2 下列焊缝一般采用手工焊：
3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；
3.2.2 600mm≤直径φ＜1000mm的A、B缝内口
3.2.3 直径φ≥89mm接管与法兰B类缝外口；
3.2.4 C、D 类焊缝。
3.3 下列焊缝一般采用钨极氩弧焊：
3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；
3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；
3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；
3.3.4 φ＜89mm的接管与法兰B缝焊接；
3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。
3.4 下列焊缝一般采用熔化极CO2气体保护焊：
3.4.1 塔器的裙座和底座环的焊接；
3.4.2 容器和换热器等设备的鞍座和支座的焊接。
4 焊接材料
4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。
4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。
4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。连续使用的焊剂应过筛，除去其中的尘土和粉末。
4.5 焊丝表面应无铁锈、氧化皮、油污等污物。
4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。
5 焊缝坡口形式与基本尺寸
5.1 采用手工焊的坡口形式和基本尺寸规定如下：
5.1.1 单面V 型坡口见图5.1.1。
5.1.2 不对称X 型坡口见图5.1.2。
5.1.3 当直径≤600mm，采用单面焊双面成形工艺时可采用单面V 型外坡口。
5.1.4 当直径>600mm选用V型和X型坡口，先焊大坡口侧，背面清根，再焊小坡口侧。
5.2 采用埋弧自动焊工艺时，焊缝坡口型式和基本尺寸规定如下：
5.2.1 I 型坡口见图5.2.1(适用于?=10-14mm钢板)。
5.2.2 单面V型坡口见图5.2.2
5.2.3 不对称X型坡口见图5.2.3。
5.3 采用氩弧焊工艺时，一般采用单面V型外坡口见图5.3。
5.4 除5.1条、5.2条、5.3条规定外，可根据产品图纸和相关标准选择焊缝坡口形式和基本尺寸。
6 焊前准备
6.1 全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。
6.2 确认焊条、焊剂、焊丝牌号、规格及质量是否符合要求。
6.3 检查焊件的装配质量和坡口情况。
6.3.1 焊接的坡口形式和基本尺寸以及装配公差必须符合产品图纸要求及技术工艺文件的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
6.3.2 坡口表面及两侧20mm范围内的水分、铁锈、油污等有害杂质应清理干净。
6.4 不锈钢及其复合钢板复层坡口两侧各100mm范围涂白垩粉，以防止沾附焊接飞溅。
6.5 采用埋弧自动焊焊平板拼缝、筒体纵缝时，必须有引弧板和熄弧板各一块，长150mm，宽100mm，厚度、材质与筒体相同。
6.6 氩气的纯度不低于99.99%（体积比），含水量不超过20×10-6，当瓶内气体压力低于1Mpa 时应停止使用。
6.7 按工艺文件要求实施预热，要保持预热的均匀性，确认达到预热温度后才能施焊。
7 焊接要求
7.1 焊接环境出现下列任一情况时，须采取有效防护措施，否则禁止施焊。
7.1.1 风速大于10m/s；
7.1.2 相对湿度大于90%；
7.1.3 雨、雪环境；
7.1.4 焊件温度低于-20℃。
7.2 不锈钢、有色金属容器应有与钢制产品隔离的专用的焊接场地，地面应铺设橡胶等软垫，保持环境清洁。
7.3 焊接环境必须符合安全卫生要求。
7.4 焊工的工作环境应有足够的光线。
7.5 当焊件温度为0℃时，应在施焊处100mm 范围内预热到15℃左右。有预热要求时，应不低于预热温度。
7.6 应在引弧板或坡口内引弧，禁止在非焊接部位引弧。应防止地线、电缆线、焊钳与焊件打弧。
7.7 定位缝若存在裂纹必须清除定位焊重焊；如存在气孔、夹渣时应去除气孔、夹渣。
7.8 熔入永久焊缝内的定位焊两端应修磨至便于接弧。
7.9 受压元件的角焊缝根部应保证焊透。
7.10 双面焊需清理焊根，显露出正面打底的焊缝金属，接弧处应保证焊透与熔合。
7.11 每条焊缝应尽可能一次焊完，当中断焊接时，对冷裂纹敏感的焊件应及时采取后热、缓冷措施，重新施焊时，仍需按规定进行预热。
7.12 按焊接工艺卡执行焊接规范，并注意及时调整电流、电压和焊速，以确保焊接质量。
7.13 采用控制线能量，选择合理焊接次序等措施，防止和减少焊接变形。
7.14 当焊缝出现大量气孔、裂纹及成型不良时，应立即停止焊接，分析原因，进行修补和调整后方可继续施焊。
8 焊接工艺参数的选择
8.1 手工电弧焊工艺
8.1.1 一般根据焊件厚度选择焊条直径，见表8.1.1。
表8.1.1焊条直径的选择
材料厚度（mm）
＜4
4-12
12
焊条直径（mm）
2.5-
3.2
3.2-4
≥4
8.1.2 碱性焊条采用直流电源且反极性焊接，酸性焊条采用交流或直流电源，正或反极性焊接。
8.1.3 焊接电流的选择一般根据焊条直径来确定。在采用同样直径的焊条焊接时，当焊件较厚，可选择电流上限，立、横、仰焊一般应比平焊时小10%左右。焊接奥氏不锈钢时，电流应比焊接碳钢、低合金钢等材料的电流小。
8.1.4 应尽量采用低电压短弧焊，焊接速度应保证焊缝成型良好。
8.1.5 焊接电流、电压匹配关系见表8.1.5。
表8.1.5焊接电流、电压匹配关系
焊条直径（mm）
2.5
3.2
4.0
5.0
电流（A）
50-80
100-130
160-200
200-250
电压（V）
16-18
18-20
21-23
23-25
焊锡丝说明书 本公司采用高科技配方的助焊剂技术，全自动焊锡丝生产流水线，结合现代电子产品小型化高精密发展需要，一直不断地投入相当多的时间与精力发展更高品质的产品，经过多年的不懈努力，已经开发了几种含锡量和线径0.3mm-9.0mm的实芯、单芯、三芯、五芯的活性、非活性树脂芯焊锡丝供广大客户选择。 ◎产品种类： *实心焊锡丝 *消光焊锡丝 *镀镍专用焊锡丝 *松香芯焊锡丝 *免清洗焊锡丝 *水溶性焊锡丝 *电容器专用焊锡丝 *灯泡专用焊锡丝 *低温焊锡丝 *高温焊锡丝 *其它特殊用途焊锡丝 ◎产品优点： *锡线内松香分布均匀，连续性好。 *自动走线时锡线不会缠绕。 *烙铁残渣少，提升了工作效率 *卷线整齐，美观，锡线表面光亮。 *良好的润湿性及扩展能力、有效阻止桥接、拉尖现象； *高效的去氧化膜能力； *焊接时少飞溅，烟雾小、气味感觉轻松、焊点光亮；
*焊后残留物少、颜色浅且绝缘阻抗高，电性能优良，没有特殊要求可不清洗。 *焊后在焊点表面形成一层保护膜，减缓焊点的氧化反映保持焊点的光亮。 *熔点低，焊接速度快减少了应焊接对元器件造成的热冲击。 *活性好，良好的焊接性能减少工人的焊接时间提高焊接效率。 免清洗焊锡丝 本公司采用SJ/T11168-98免清洗焊锡丝标准生产，满足高精密度，高可靠性电子产品的免清洗组装工艺，具有焊点光亮可靠，清洁美观。焊后绝缘电阻高，离子污染低。焊后线路板残留物极少等特点，本公司具有各种含锡量和线径免清洗焊锡丝供广大客户选择。 松香芯焊锡丝 采用高品质松香配置而成，松香芯助焊剂分为松香助焊剂R型（松香焊剂），RMA型（弱活性松香焊剂），RA（活性松香焊剂）三种，该类产品具有焊接速度快飞溅少，焊点光亮，用途广泛等特点，适应了现代电子工业飞速发展及焊接工艺需求，本公司备有各种含锡量和线径焊锡丝供广大客户选购。 电容器专用焊锡丝 采用国际先进助焊剂配方生产的电容器专用焊锡丝是应用于电容器的制造行业，电容器端面喷锌层及低熔点喷金层上直接实现焊接的高活性焊锡丝，具有焊接速度快，溶解快，光亮，焊接点牢固等特点。 水溶性焊锡丝 符合当今取消DOS物质使用。保证人类环境，适用与现代电子产品水清洗工艺流程，该产品焊后残留物极少用温水清洗，更符合当今的环境保护的要求。 ◎可供产品型号： 标准合金产品（Sn/Pb）： 63/37、60/40、55/45、50/50、45/55、40/60、35/65、30/70、25/75、20/80（可根据客户的量订做） ◎标准规格（mm）： 0.5、0.8、1.0、1.2、1.5、2.0、2.3、2.5、3.0、3.2、6.0-9.0（可根据客户的量订做） ◎标准包装： 每卷重：0.25Kg、0.5Kg、0.907Kg（2pound）、1.0Kg、3.0Kg（可根据客户的量订做） 每箱纳入量：10卷
通用焊接工艺规程 发布日期：2009-9-29 | 阅读次数：4651 -------------------------------------------------------------------------------- （转）通用焊接工艺规程2009年08月15日星期六 16:23通用焊接工艺规程 通用焊接工艺(一) 1 总则 本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。 2 焊工 2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。 2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。 3 焊接方法 3.1 下列焊缝一般采用埋弧焊 3.1.1 10≤δ≤60的拼接焊缝； 3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。 3.2 下列焊缝一般采用手工焊： 3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口； 3.2.2 600mm≤直径φ＜1000mm的A、B缝内口 3.2.3 直径φ≥89mm接管与法兰B类缝外口； 3.2.4 C、D 类焊缝。 3.3 下列焊缝一般采用钨极氩弧焊： 3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊； 3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊； 3.3.3 直径φ≥89mm接管与法兰B类缝打底焊； 3.3.4 φ＜89mm的接管与法兰B缝焊接； 3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。 3.4 下列焊缝一般采用熔化极CO2气体保护焊： 3.4.1 塔器的裙座和底座环的焊接； 3.4.2 容器和换热器等设备的鞍座和支座的焊接。 4 焊接材料 4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。 4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。 4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。 4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。连续使用的焊剂应过筛，除去其中的尘土和粉末。 4.5 焊丝表面应无铁锈、氧化皮、油污等污物。 4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。 5 焊缝坡口形式与基本尺寸 5.1 采用手工焊的坡口形式和基本尺寸规定如下：

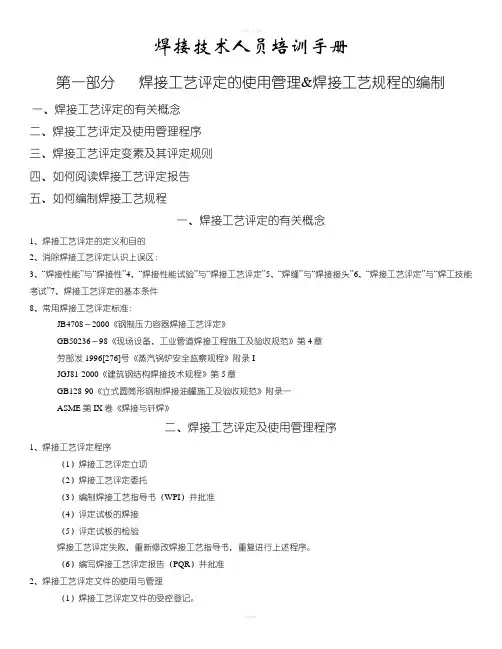

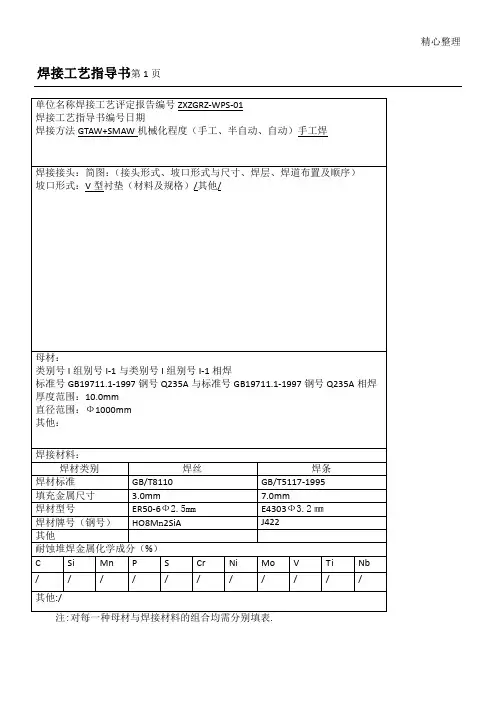

焊接技术人员培训手册 第一部分焊接工艺评定的使用管理&焊接工艺规程 的编制 一、焊接工艺评定的有关概念 二、焊接工艺评定及使用管理程序 三、焊接工艺评定变素及其评定规则 四、如何阅读焊接工艺评定报告 五、如何编制焊接工艺规程 一、焊接工艺评定的有关概念 1、焊接工艺评定的定义和目的 2、消除焊接工艺评定认识上误区： 3、“焊接性能”与“焊接性” 4、“焊接性能试验”与“焊接工艺评定” 5、“焊缝”与“焊接接头” 6、“焊接工艺评定”与“焊工技能考试” 7、焊接工艺评定的基本条件 8、常用焊接工艺评定标准： JB4708－2000《钢制压力容器焊接工艺评定》 GB50236－98《现场设备、工业管道焊接工程施工及验收规范》第4章 劳部发1996[276]号《蒸汽锅炉安全监察规程》附录I JGJ81-2000《建筑钢结构焊接技术规程》第5章 GB128-90《立式圆筒形钢制焊接油罐施工及验收规范》附录一 ASME第IX卷《焊接与钎焊》 二、焊接工艺评定及使用管理程序 1、焊接工艺评定程序 （1）焊接工艺评定立项 （2）焊接工艺评定委托 （3）编制焊接工艺指导书（WPI）并批准 （4）评定试板的焊接
